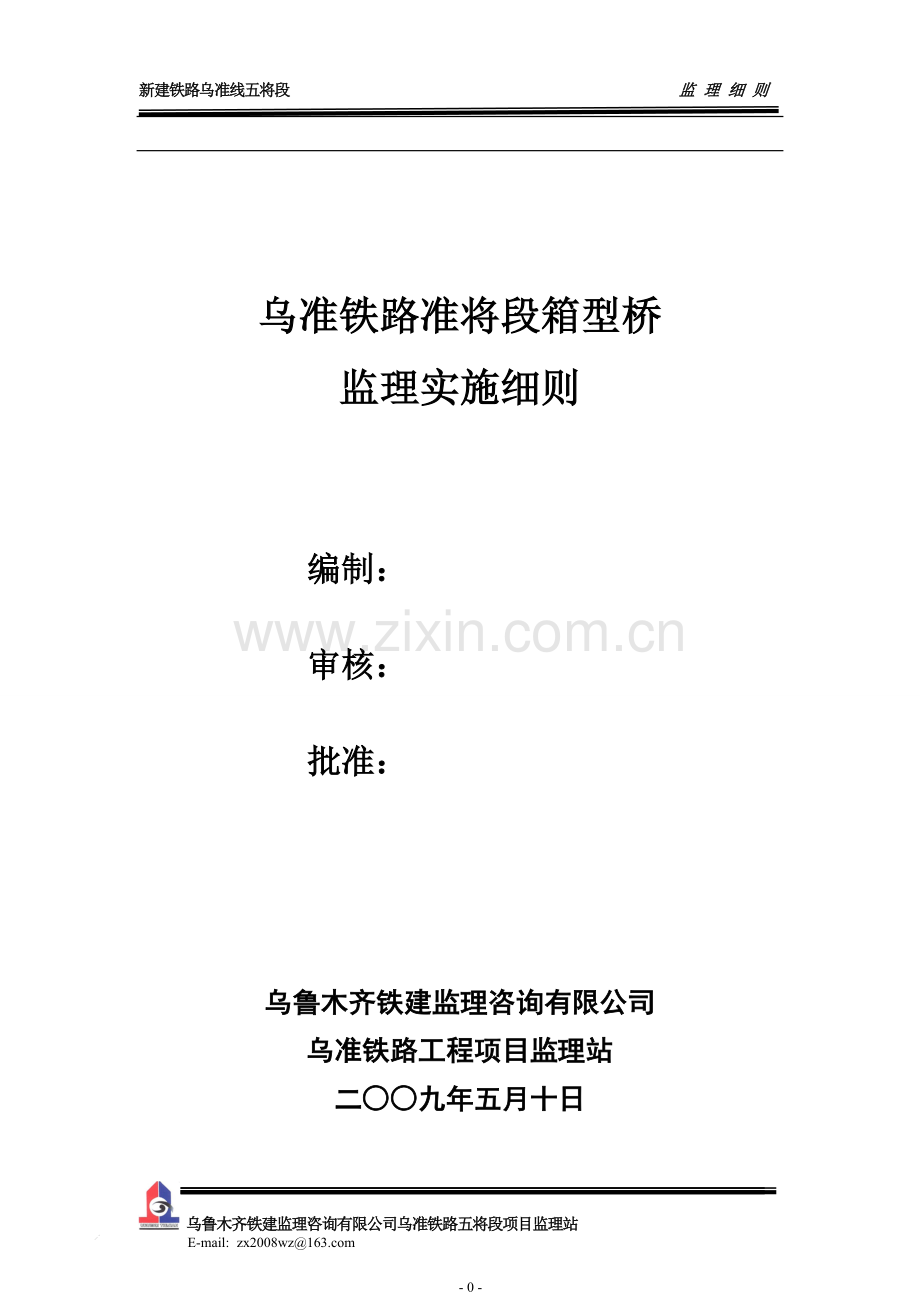

新建铁路乌准线五将段 监 理 细 则

乌准铁路准将段箱型桥
监理实施细则

编制：

审核：

批准：

乌鲁木齐铁建监理咨询有限公司
乌准铁路工程项目监理站
二○○九年五月十日

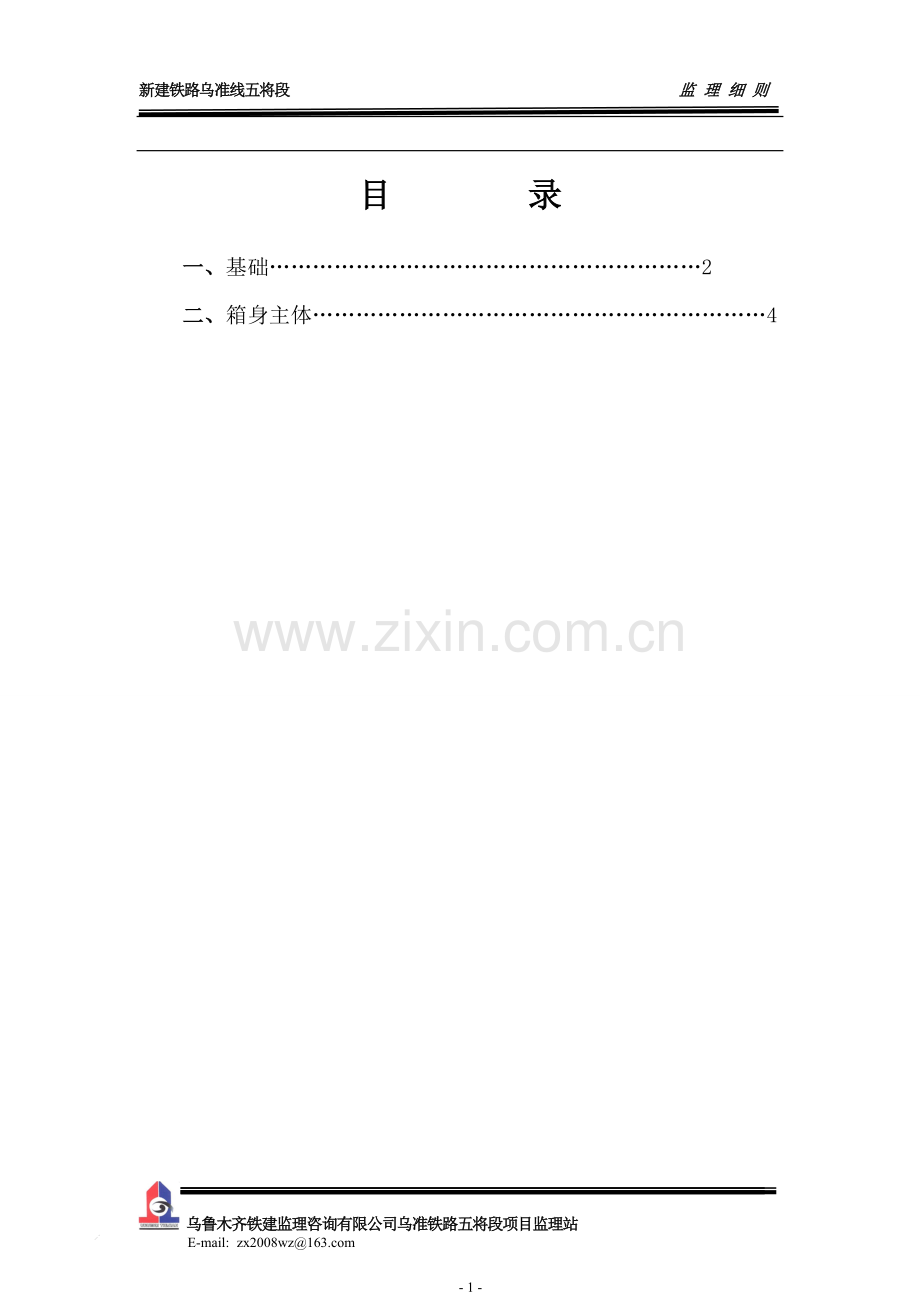

目 录
一、基础……………………………………………………2
二、箱身主体………………………………………………………4

箱形桥监理实施细则

一、基础
1、地基处理
地基处理的质量控制见“路基工程”的相关内容，同时还应符合《铁路桥涵施工质量验收标准》的相关规定。
2、明挖基础
（1）基坑开挖质量控制要点：
① 监理工程师应审批施工单位的施工方案，重点审查开挖范围、开挖坡度、支护方案、弃土位置、防排水、安全等措施；
② 检查施工放样数据、基坑开挖方式和支护形式。督促施工单位对支护结构、周围环境随时进行观察和监测；
③ 当基坑开挖接近基底20cm时，监理工程师应到场检查，应避免超挖；
④ 监理工程师检查基底地质条件，见证检测基底承载力(标准贯入、触探仪检测)。勘察设计单位对桥地基全部进行现场确认。当发现基础底面处于软硬不匀地层时，应由勘察设计部门提出处理方案；
⑤ 检查基坑平面位置，坑底尺寸、基底高程；
⑥ 检查基底处理和排水情况。挖至标高的土质基坑，不得长久暴露，扰动或浸泡。符合要求后，尽快督促施工单位进行基础混凝土或砌筑施工。
（2）浇筑混凝土或砌筑砌体基础质量控制要点：
① 钢筋、混凝土的质量控制“钢筋混凝土和砌体工程”的相关
内容。监理工程师应加强对基础混凝土浇筑、基础砌筑过程巡视检查。混凝土和砌体砂浆终凝前不得浸水；
② 检查基础与墩台身的接缝处理；
③ 检查基础前后、左右边缘距设计中心线距离及基础顶面高程。
（3）监理工程师检查基坑回填料及夯实质量。
二、箱身主体
1、箱身主体施工的质量控制要点：
（1）监理工程师应审批施工单位的施工方案，重点审查模板及支架的稳定性、混凝土运输和浇筑方法等；
（2）检查基础面凿除情况及连结钢筋；
（3）查模板及支架安装质量(参见“钢筋混凝土和砌体工程”的相关内容)：
A、 对于普通模板，监理工程师检查前后左右模板距中心线尺寸、表面平整度、壁厚、预埋铁件和预留孔位置；
B、 钢筋、混凝土的质量控制参见“钢筋混凝土和砌体工程”的相关内容。混凝土施工时旁站，发现问题及时处理；
C、 混凝土宜连续浇筑，当分段浇筑时，应检查施工接缝的处理；
D、施工完毕后，监理工程师应对全桥中线、高程、跨度贯通测量结果复核，检查桥身位置及尺寸、桥身边缘距设计中心线尺寸、表面平整度、顶面高程和中心位置、预埋件和预留孔位置、；
E、检查表观质量，应达到：
表面平整，表面轮廓比较清晰，线角基本顺直，排水流畅，不积
水，不得空鼓，预埋件和预留孔位置正确。；
混凝土表面裂缝宽度(用刻度放大镜检查)不得大于0．2mm。混凝土色泽均匀，接茬处无明显错台、跑模现象。
2、箱身后填土、锥体及其它施工的质量控制要点：
（1）检查箱身后及锥体填料种类和规格、填筑范围、填筑密实度；
（2）检查砌体的结构形式、位置和砌体反滤层厚度，所用材料质量、规格和砌筑质量；
（3）锥体填筑后应刷坡，坡面平整圆顺。监理工程师检查顶面高程、表面平整度、砌体厚度、底面高程；
（4）检查锥体表观质量，应达到砌体选料得当，坡度基本顺直，勾缝无明显缺陷，泄水孔排水流畅。

乌鲁木齐铁建监理咨询有限公司
乌准铁路五将段项目监理站
二OO九年五月十日
