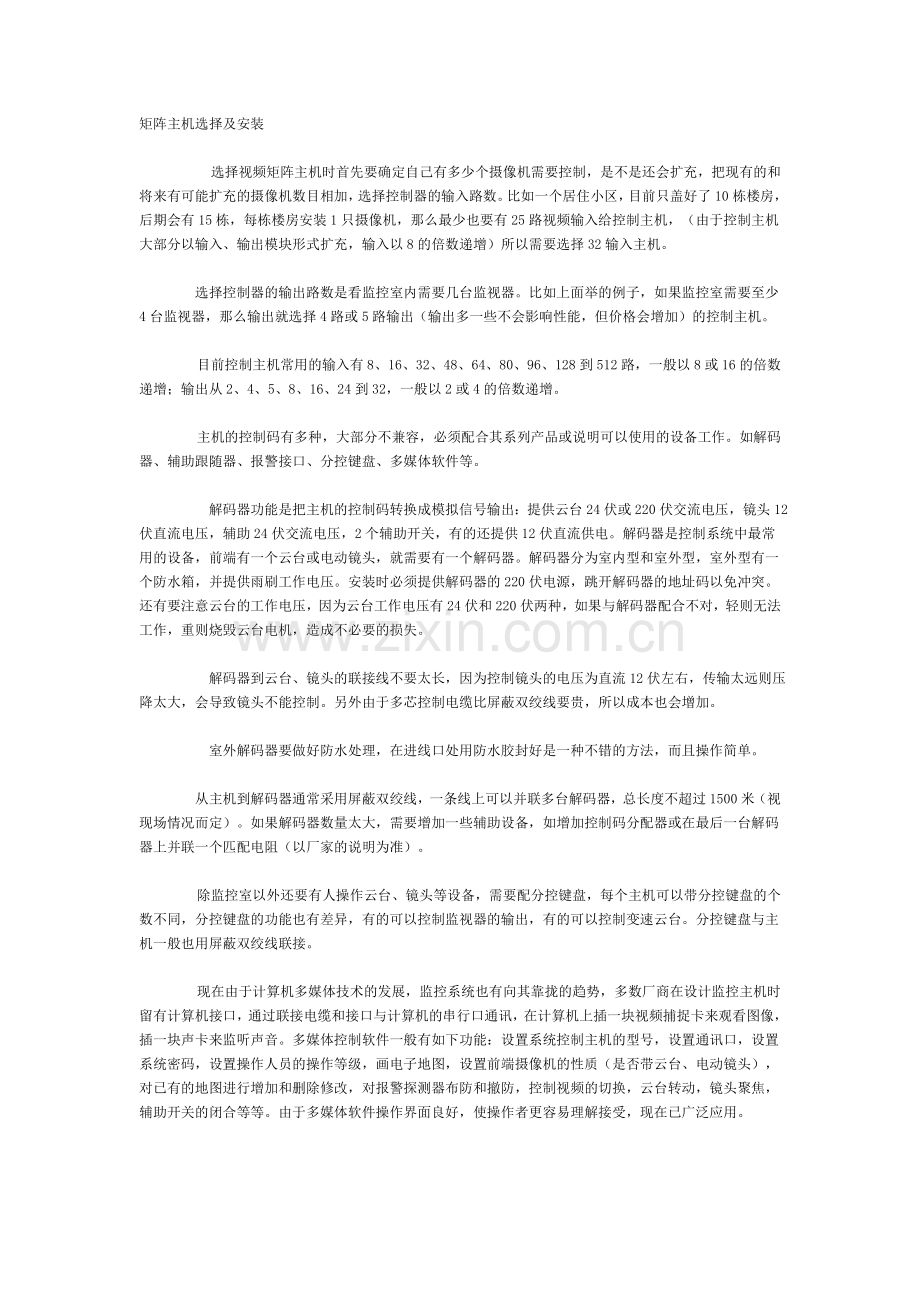

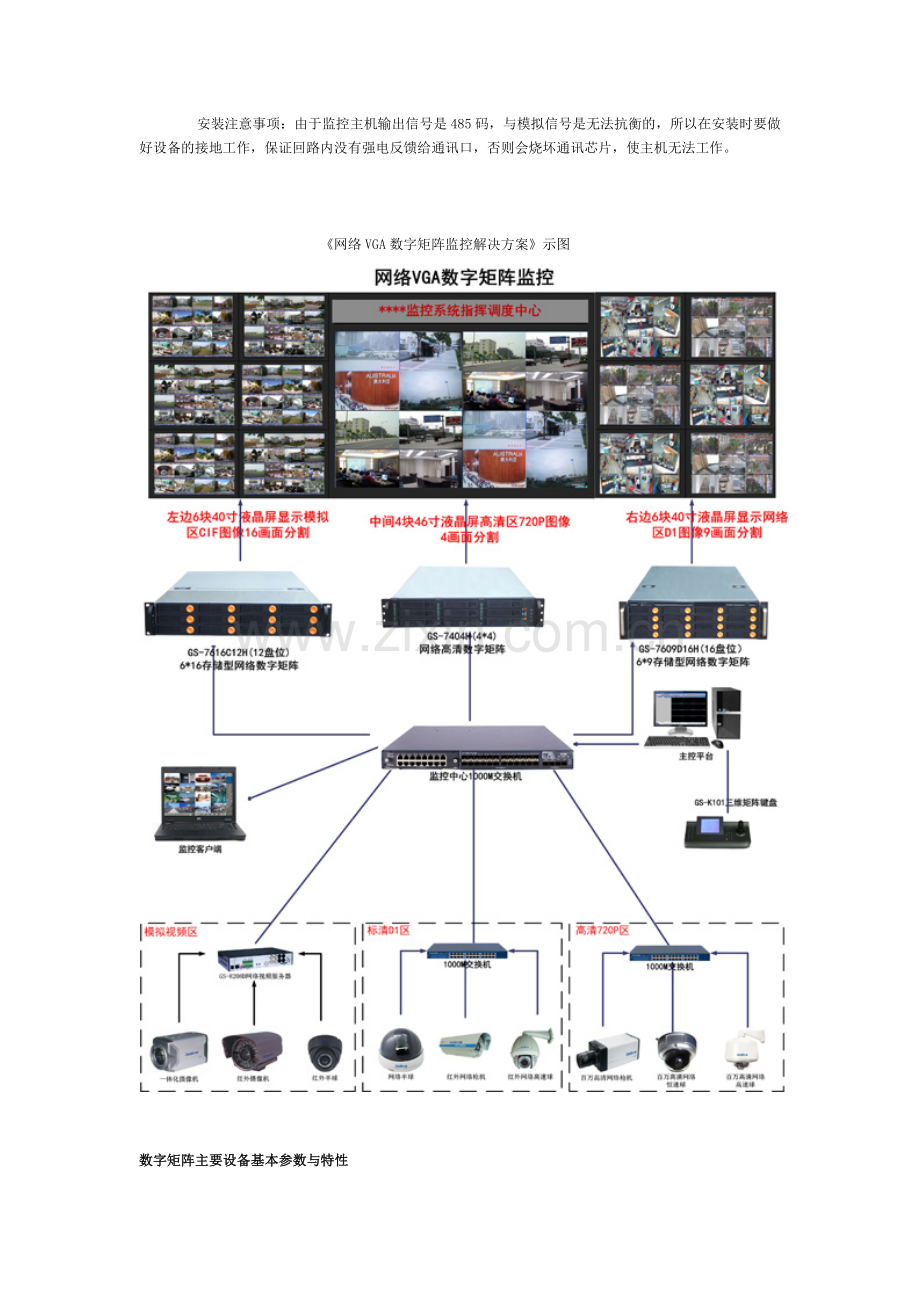

矩阵主机选择及安装选择视频矩阵主机时首先要确定自己有多少个摄像机需要控制，是不是还会扩充，把现有的和将来有可能扩充的摄像机数目相加，选择控制器的输入路数。比如一个居住小区，目前只盖好了10栋楼房，后期会有15栋，每栋楼房安装1只摄像机，那么最少也要有25路视频输入给控制主机，（由于控制主机大部分以输入、输出模块形式扩充，输入以8的倍数递增）所以需要选择32输入主机。　　　　选择控制器的输出路数是看监控室内需要几台监视器。比如上面举的例子，如果监控室需要至少4台监视器，那么输出就选择4路或5路输出（输出多一些不会影响性能，但价格会增加）的控制主机。　　目前控制主机常用的输入有8、16、32、48、64、80、96、128到512路，一般以8或16的倍数递增；输出从2、4、5、8、16、24到32，一般以2或4的倍数递增。　　　　主机的控制码有多种，大部分不兼容，必须配合其系列产品或说明可以使用的设备工作。如解码器、辅助跟随器、报警接口、分控键盘、多媒体软件等。　　　　解码器功能是把主机的控制码转换成模拟信号输出：提供云台24伏或220伏交流电压，镜头12伏直流电压，辅助24伏交流电压，2个辅助开关，有的还提供12伏直流供电。解码器是控制系统中最常用的设备，前端有一个云台或电动镜头，就需要有一个解码器。解码器分为室内型和室外型，室外型有一个防水箱，并提供雨刷工作电压。安装时必须提供解码器的220伏电源，跳开解码器的地址码以免冲突。还有要注意云台的工作电压，因为云台工作电压有24伏和220伏两种，如果与解码器配合不对，轻则无法工作，重则烧毁云台电机，造成不必要的损失。　　　　解码器到云台、镜头的联接线不要太长，因为控制镜头的电压为直流12伏左右，传输太远则压降太大，会导致镜头不能控制。另外由于多芯控制电缆比屏蔽双绞线要贵，所以成本也会增加。　　　　室外解码器要做好防水处理，在进线口处用防水胶封好是一种不错的方法，而且操作简单。　　从主机到解码器通常采用屏蔽双绞线，一条线上可以并联多台解码器，总长度不超过1500米（视现场情况而定）。如果解码器数量太大，需要增加一些辅助设备，如增加控制码分配器或在最后一台解码器上并联一个匹配电阻（以厂家的说明为准）。　　　　除监控室以外还要有人操作云台、镜头等设备，需要配分控键盘，每个主机可以带分控键盘的个数不同，分控键盘的功能也有差异，有的可以控制监视器的输出，有的可以控制变速云台。分控键盘与主机一般也用屏蔽双绞线联接。　　　　现在由于计算机多媒体技术的发展，监控系统也有向其靠拢的趋势，多数厂商在设计监控主机时留有计算机接口，通过联接电缆和接口与计算机的串行口通讯，在计算机上插一块视频捕捉卡来观看图像，插一块声卡来监听声音。多媒体控制软件一般有如下功能：设置系统控制主机的型号，设置通讯口，设置系统密码，设置操作人员的操作等级，画电子地图，设置前端摄像机的性质（是否带云台、电动镜头），对已有的地图进行增加和删除修改，对报警探测器布防和撤防，控制视频的切换，云台转动，镜头聚焦，辅助开关的闭合等等。由于多媒体软件操作界面良好，使操作者更容易理解接受，现在已广泛应用。　　　　安装注意事项：由于监控主机输出信号是485码，与模拟信号是无法抗衡的，所以在安装时要做好设备的接地工作，保证回路内没有强电反馈给通讯口，否则会烧坏通讯芯片，使主机无法工作。《网络VGA数字矩阵监控解决方案》示图数字矩阵主要设备基本参数与特性拼接网络VGA数字矩阵参数 ■ 单机最大支持1024路CIF视频输入54路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 内置拼接器服务器，可将4屏拼接为一个大屏 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换存储型数字矩阵参数： ■ 单机最大提供32TB存储空间 ■ 单机最大支持1024路CIF视频输入36路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换数字矩阵特性 ★超大型视频管理平台及超级网络解码能力单机最大可管理1024路视频，配置专业的GPU，实现单机64路/96 CIF,16路/36路/54路 D1解码能力。超强的解码能力是网络数字矩阵视频输出的基础，单机相当于16张四路解码卡（128CIF） ★4路/6路 VGA/DVI/HDMI 1080高清显示输出业内首款一机四屏/六屏输出网络VGA数字矩阵，各屏输出1/2/9/16画面，可实现单机 CIF 96入96出，D1 54入54出。满足新的“全面覆盖，重点监控”，1:1显示输出的行业主流需求 ★多厂家设备兼容，无缝接入兼容九鼎，海康，大华，汉邦，恒亿等厂家的硬盘录像机，视频服务器，网络摄像机的网络视音频流 ★多机联网全交叉矩阵切换功能采用标准的TCP/IP输入及输出，1000M网口，通过普通1000M交换机进行多机联网全交叉矩阵切换，实现256入256出（16屏），512入512出（32屏），1024入1024出（64屏）等超大型联网监控系统网络视频服务器主要参数与特性参数 ■ 最大物理分辨率可达到1280*720分辨率 ■ 视频码率1Mbps~8Mbps连续可调 ■ 支持VGA输入功能 ■ 可接入PC输出或其他VGA输出设备 ■ 支持S-VIDEO输入接口，可接入PC显卡S-VIDEO接口或者其他S-VIDEO输出设备 ■ 带SD卡存储，支持双码流产品特性 ★视频制式：支持PAL或NTSC格式 ★压缩算法：支持H.264视频压缩和G.722音频压缩 ★码率调节：视频码率32Kbps~4Mbps连续可调 ★流畅度：画面延迟小于200毫秒（局域网） ★嵌入式：嵌入式Web服务，支持IE浏览、配置、升级 ★支持动态域名、局域网、广域网 ★语音对讲：支持双向语音对讲 ★图片压缩：支持JPEG编码 ★预录：报警预录功能5秒，支持报警上传 ★支持图像抓拍、录像 ★支持网络断线自动连接功能 ★支持异常情况自动重启恢复功能 ★无线：可选配WIFI接口 ★支持视频环出，一路BNC视频输《本地集中存储统一监控数据矩阵系统》解决方案示图数字矩阵主要设备基本参数与特性拼接网络VGA数字矩阵参数 ■ 单机最大支持1024路CIF视频输入54路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 内置拼接器服务器，可将4屏拼接为一个大屏 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换存储型数字矩阵参数： ■ 单机最大提供32TB存储空间 ■ 单机最大支持1024路CIF视频输入36路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换数字矩阵特性 ★超大型视频管理平台及超级网络解码能力单机最大可管理1024路视频，配置专业的GPU，实现单机64路/96 CIF,16路/36路/54路 D1解码能力。超强的解码能力是网络数字矩阵视频输出的基础，单机相当于16张四路解码卡（128CIF） ★4路/6路 VGA/DVI/HDMI 1080高清显示输出业内首款一机四屏/六屏输出网络VGA数字矩阵，各屏输出1/2/9/16画面，可实现单机 CIF 96入96出，D1 54入54出。满足新的“全面覆盖，重点监控”，1:1显示输出的行业主流需求 ★多厂家设备兼容，无缝接入兼容九鼎，海康，大华，汉邦，恒亿等厂家的硬盘录像机，视频服务器，网络摄像机的网络视音频流 ★多机联网全交叉矩阵切换功能采用标准的TCP/IP输入及输出，1000M网口，通过普通1000M交换机进行多机联网全交叉矩阵切换，实现256入256出（16屏），512入512出（32屏），1024入1024出（64屏）等超大型联网监控系统网络视频服务器主要参数与特性参数 ■ 最大物理分辨率可达到1280*720分辨率 ■ 视频码率1Mbps~8Mbps连续可调 ■ 支持VGA输入功能 ■ 可接入PC输出或其他VGA输出设备 ■ 支持S-VIDEO输入接口，可接入PC显卡S-VIDEO接口或者其他S-VIDEO输出设备 ■ 带SD卡存储，支持双码流产品特性 ★视频制式：支持PAL或NTSC格式 ★压缩算法：支持H.264视频压缩和G.722音频压缩 ★码率调节：视频码率32Kbps~4Mbps连续可调 ★流畅度：画面延迟小于200毫秒（局域网） ★嵌入式：嵌入式Web服务，支持IE浏览、配置、升级 ★支持动态域名、局域网、广域网 ★语音对讲：支持双向语音对讲 ★图片压缩：支持JPEG编码 ★预录：报警预录功能5秒，支持报警上传 ★支持图像抓拍、录像 ★支持网络断线自动连接功能 ★支持异常情况自动重启恢复功能 ★无线：可选配WIFI接口 ★支持视频环出，一路BNC视频输数字矩阵主要设备基本参数与特性拼接网络VGA数字矩阵参数 ■ 单机最大支持1024路CIF视频输入54路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 内置拼接器服务器，可将4屏拼接为一个大屏 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换存储型数字矩阵参数： ■ 单机最大提供32TB存储空间 ■ 单机最大支持1024路CIF视频输入36路D1视频输出 ■ 4个VGA液晶屏/等离子屏/DLP屏输出 ■ 单屏最高分辨率达1280*1024,1、4、9画面任意分割 ■ 支持所有联网视频跨机切换，包括联动切换、同步切换、程序切换、报警联动切换等各种自动切换功能以及手动切换功能 ■ 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能 ■ 前段可以局部集中后再向上级联 ■ 多个矩阵的级联可以联系统一编号 ■ 实现全网交叉切换 ■ 实现无缝拼接切换数字矩阵特性 ★超大型视频管理平台及超级网络解码能力单机最大可管理1024路视频，配置专业的GPU，实现单机64路/96 CIF,16路/36路/54路 D1解码能力。超强的解码能力是网络数字矩阵视频输出的基础，单机相当于16张四路解码卡（128CIF） ★4路/6路 VGA/DVI/HDMI 1080高清显示输出业内首款一机四屏/六屏输出网络VGA数字矩阵，各屏输出1/2/9/16画面，可实现单机 CIF 96入96出，D1 54入54出。满足新的“全面覆盖，重点监控”，1:1显示输出的行业主流需求 ★多厂家设备兼容，无缝接入兼容九鼎，海康，大华，汉邦，恒亿等厂家的硬盘录像机，视频服务器，网络摄像机的网络视音频流 ★多机联网全交叉矩阵切换功能采用标准的TCP/IP输入及输出，1000M网口，通过普通1000M交换机进行多机联网全交叉矩阵切换，实现256入256出（16屏），512入512出（32屏），1024入1024出（64屏）等超大型联网监控系统网络视频服务器主要参数与特性参数 ■ 最大物理分辨率可达到1280*720分辨率 ■ 视频码率1Mbps~8Mbps连续可调 ■ 支持VGA输入功能 ■ 可接入PC输出或其他VGA输出设备 ■ 支持S-VIDEO输入接口，可接入PC显卡S-VIDEO接口或者其他S-VIDEO输出设备 ■ 带SD卡存储，支持双码流产品特性 ★视频制式：支持PAL或NTSC格式 ★压缩算法：支持H.264视频压缩和G.722音频压缩 ★码率调节：视频码率32Kbps~4Mbps连续可调 ★流畅度：画面延迟小于200毫秒（局域网） ★嵌入式：嵌入式Web服务，支持IE浏览、配置、升级 ★支持动态域名、局域网、广域网 ★语音对讲：支持双向语音对讲 ★图片压缩：支持JPEG编码 ★预录：报警预录功能5秒，支持报警上传 ★支持图像抓拍、录像 ★支持网络断线自动连接功能 ★支持异常情况自动重启恢复功能 ★无线：可选配WIFI接口 ★支持视频环出，一路BNC视频输
