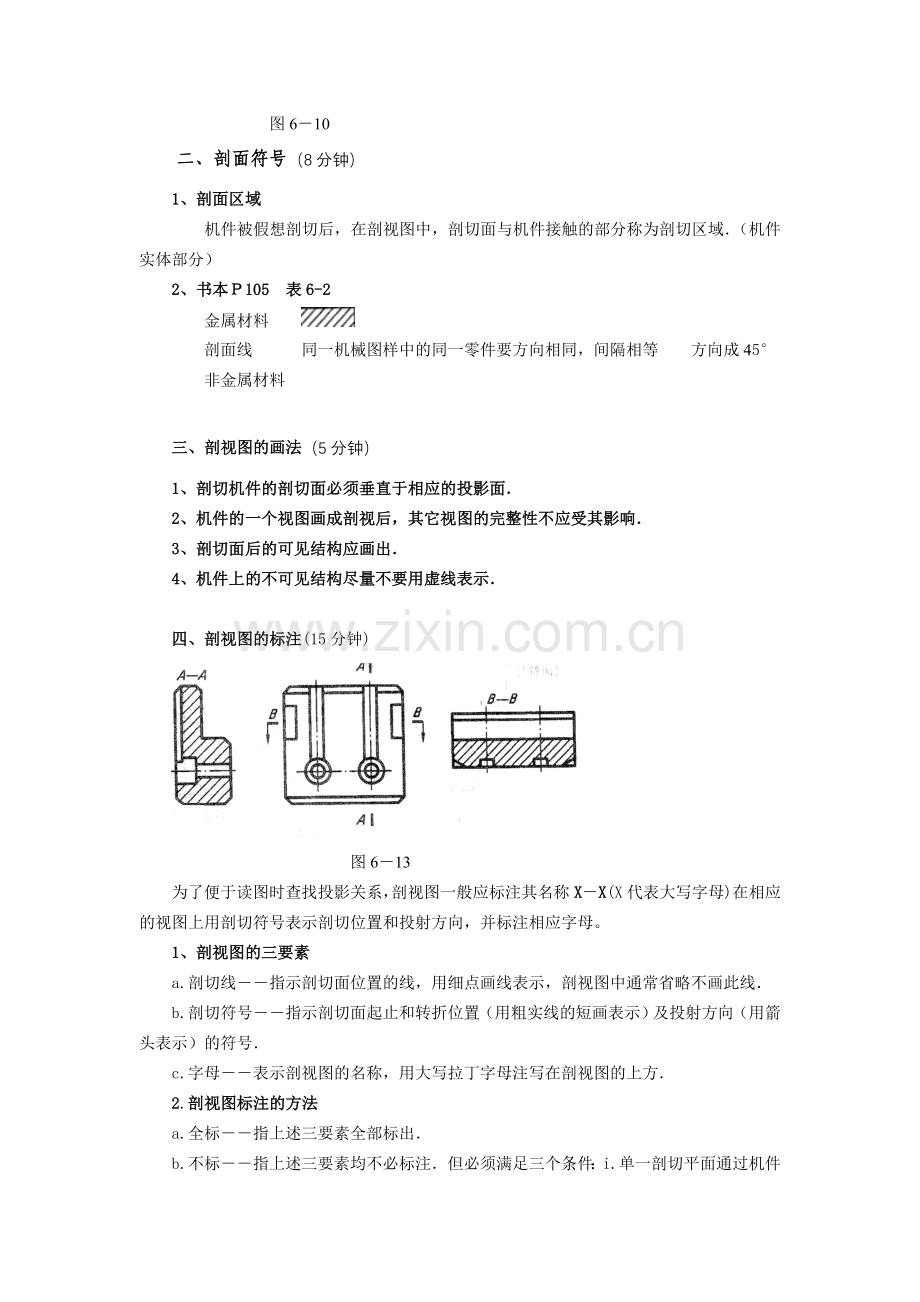

剖视图 授课日期:2009.3.30 授课计划:2课时 班 级:机电26班       地  址:机电26班教室 教学目的:掌握剖视图的概念、分类及画法,进一步培养和发展空间想像能力,为识读和绘制机械图样打下基础。 重 点:剖视图的画法及标注     难  点:剖视图的选用 教 具:模型、挂图 复习提问 [约 5 分钟]: 1、视图有哪几种? 2、什么是向视图? 新课教学 [共约 85 分钟]: 新课引入(约 2 分钟) 用视图表达机件形状时,对于机件上不可见的内部结构(如孔、槽等)要用虚线表示,如图所示支架的主视图。如果机件的内部结构比较复杂,会出现较多虚线,有些甚至与外形轮廓重叠,即不便于画图和读图,也不便于标注尺寸。为此,可按国家标准规定采用剖视图表达机件的内部形状。 区别:视图―――外部形状    剖视图――内部结构 §5—2 剖视图 一、剖视图的形成(约5分钟) 假想用剖切面剖开机件,将处在观察者与剖切面之间的部分移去,而将其余部分向投影面投射所得的图形称为剖视图。 图6-10 二、剖面符号(8分钟) 1、剖面区域   机件被假想剖切后,在剖视图中,剖切面与机件接触的部分称为剖切区域.(机件实体部分) 2、书本P105 表6-2 金属材料   剖面线   同一机械图样中的同一零件要方向相同,间隔相等  方向成45° 非金属材料 三、剖视图的画法(5分钟) 1、剖切机件的剖切面必须垂直于相应的投影面. 2、机件的一个视图画成剖视后,其它视图的完整性不应受其影响. 3、剖切面后的可见结构应画出. 4、机件上的不可见结构尽量不要用虚线表示. 四、剖视图的标注(15分钟)            图6-13 为了便于读图时查找投影关系,剖视图一般应标注其名称X-X(X代表大写字母)在相应的视图上用剖切符号表示剖切位置和投射方向,并标注相应字母。 1、剖视图的三要素 a.剖切线――指示剖切面位置的线,用细点画线表示,剖视图中通常省略不画此线. b.剖切符号――指示剖切面起止和转折位置(用粗实线的短画表示)及投射方向(用箭头表示)的符号. c.字母――表示剖视图的名称,用大写拉丁字母注写在剖视图的上方. 2.剖视图标注的方法 a.全标――指上述三要素全部标出. b.不标――指上述三要素均不必标注.但必须满足三个条件:i.单一剖切平面通过机件的对称平面剖切;ii.剖视图按投影关系配置;iii.剖视图与相应视图间没有其它图形隔开. c.省标――指仅满足不标条件中的后两个条件,则可省略表示投射方向的箭头.如图6-13中的A-A. 五、剖视图的配置(5分钟) 剖视图应首先考虑配置在基本视图的方位,如图6-13中的A-A;当难以按基本视图的方位配置时,也可按投影关系配置在相应位置上,如图6-13中的B-B;必要时才考虑配置在其它适当位置. 六、剖视图的种类 1、全剖视图(约6分钟)   用剖切面完全地剖开机件所得的剖视图称为全剖视图。 全剖视图一般适用于外形比较简单、内部结构较为复杂的机件,如下图所示。      图6-14 2、半剖视图(约15分钟)  a. 定义:当机件具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,允许以对称中心线为界,一半画成视图,另一半画成剖视图,这种剖视图称为半剖视图。 图6-15 b.画半剖视图时应注意以下问题: i、半个视图与半个剖视图的分界线用细点画线,而不能画成粗实线。 ii、机件的内部形状已在半剖视图中表达清楚,在另一半表达外形的视图中不必画出虚线。 3、局部剖视图(12分钟) a.定义:用剖切面局部地剖开机件所得的剖视图,称为局部剖视图. b.画局部剖视图时应注意以下问题: i.局部剖视图可用波浪线分界,波浪线应画在机件的实体上,不能超出实体轮廓线,也不能画在机件的中空处,也可用双折线分界. ii.一个视图中,局部剖视的数量不宜过多,在不影响外形表达的情况下,可在较大范围内画成局部剖视,以减少局部剖视的数量. iii.波浪线不应画在轮廓线的延长线上,也不能用轮廓线代替,或与图样上其它重合. 图6-16 七、巩固练习(10分钟) 剖视图的画法 利用挂图进行练习(指定同学画) (教师作最后讲解) 八、课堂小结 [约2分钟]: 本节主要讲解了剖视图的概念、分类以及两种剖视图的画法。要求学生在理解剖视图定义的基础上,掌握全剖、半剖和局部剖视图的画法,并掌握其标注形式。 九、布置作业 [约1分钟]:习题集78、79页
