双门控制器硬件手册

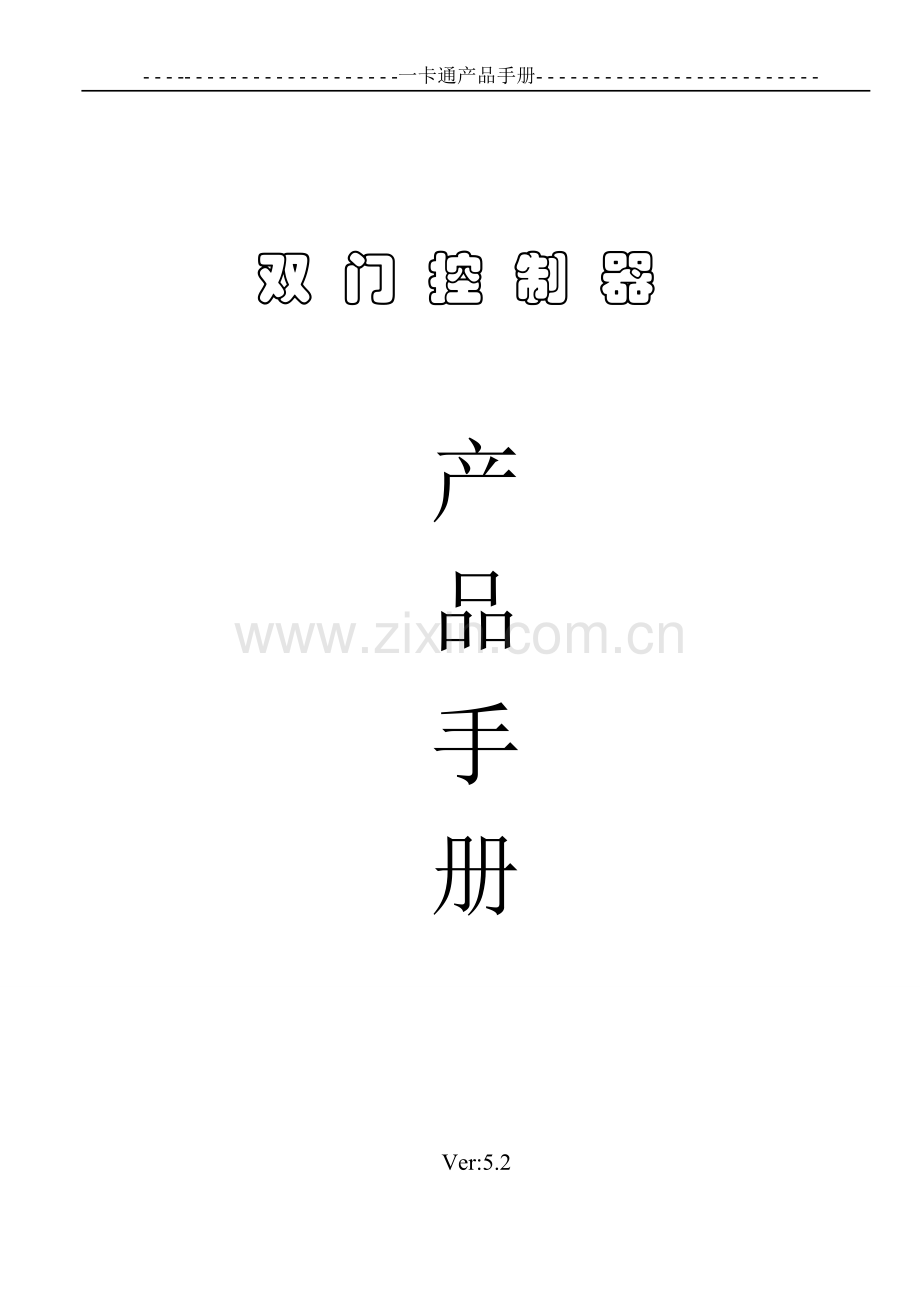

双 门 控 制 器

产
品
手
册

Ver:5.2

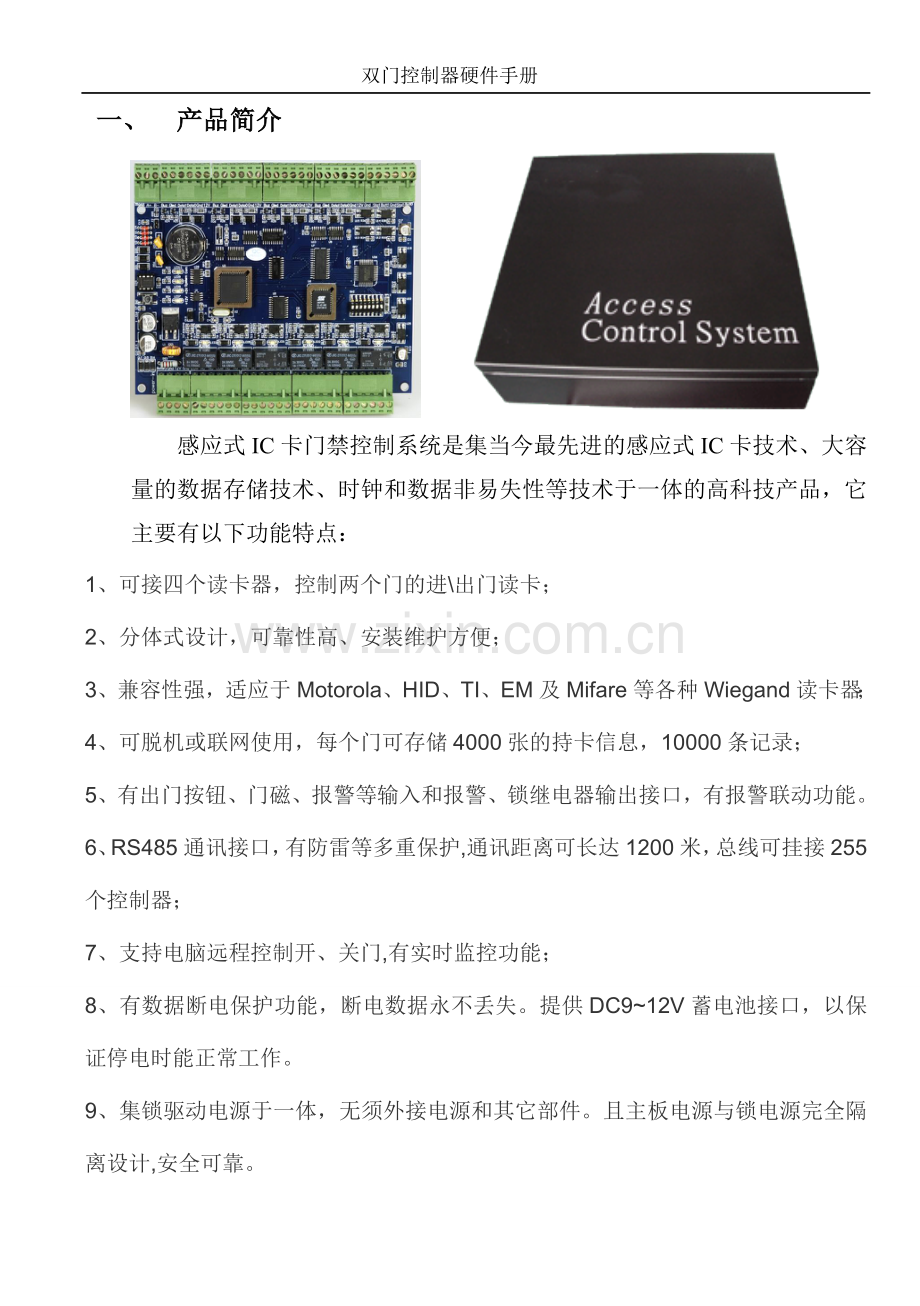

一、 产品简介

感应式IC卡门禁控制系统是集当今最先进的感应式IC卡技术、大容量的数据存储技术、时钟和数据非易失性等技术于一体的高科技产品，它主要有以下功能特点：
1、可接四个读卡器，控制两个门的进\出门读卡；
2、分体式设计，可靠性高、安装维护方便；
3、兼容性强，适应于Motorola、HID、TI、EM及Mifare等各种Wiegand读卡器；
4、可脱机或联网使用，每个门可存储4000张的持卡信息，10000条记录；
5、有出门按钮、门磁、报警等输入和报警、锁继电器输出接口，有报警联动功能。
6、RS485通讯接口，有防雷等多重保护,通讯距离可长达1200米，总线可挂接255个控制器；
7、支持电脑远程控制开、关门,有实时监控功能；
8、有数据断电保护功能，断电数据永不丢失。提供DC9~12V蓄电池接口，以保证停电时能正常工作。
9、集锁驱动电源于一体，无须外接电源和其它部件。且主板电源与锁电源完全隔离设计,安全可靠。
10、可任意设置开门权限，包括开门时间段和工作节假日设置。
11、接密码读头可实现卡+密码、卡或密码开门等功能。
12、可实现2门互锁联动、多卡同时读卡才开门、非法闯入报警等特殊功能。
二、 系统框图

三、 布线与设置：

四、地址拔码一览表
每个门禁控制器都有一个8路微键（SW1）用来设定地址码（二进制），在安装时，必须确保每个控制器都有唯一的设定，否则无法正常工作（注：0号地址固定分配给发卡机）。
设备地址的详细设定方法见下页地址表：
地 址 表

地 址
键 位 置
8
7
6
5
4
3
2
1
000
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
0
0
0
0
0
0
0
0
001
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
0
0
0
0
0
0
0
1
002
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
0
0
0
0
0
0
1
0
003
OFF
OFF
OFF
OFF
OFF
OFF
ON
ON
0
0
0
0
0
0
1
1
004
OFF
OFF
OFF
OFF
OFF
ON
OFF
OFF
0
0
0
0
0
1
0
0

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

.
.
.
.
.
.

254
ON
ON
ON
ON
ON
ON
ON
OFF
1
1
1
1
1
1
1
0
255
ON
ON
ON
ON
ON
ON
ON
ON
1
1
1
1
1
1
1
1
地址码设定样式：
键位置
位元

1号地址

2号地址

OFF
ON

OFF
ON
1
Bit0

1

1

2
Bit1

2

2

3
Bit2

3

3

4
Bit3

4

4

5
Bit4

5

5

6
Bit5

6

6

7
Bit6

7

7

8
Bit7

8

8

五、技术规格
1． 外观尺寸： 260╳270╳75（mm）
2． 重 量： 4.0kg
3． 电源电压： 220V AC±10% /50HZ
4． 工作电流： 300mA
5． 开锁电流： 2A 以内
6． 工作温度： -10℃ ~ +80℃
7． 相对湿度： 5%~95%

六、 主板示意图（见下页附图！）

七、 现场安装施工图：

八、注意要点
1，通讯线采用双绞屏蔽线(带屏蔽较佳), 并保证屏蔽层可靠接大地。两芯以上(四芯或八芯线)选用其中一组用于通讯, 若选用两组时, 必须将有色的并成一条,将白色的并成另一条。各终端机与主干线的连接<3m.。
2，读卡器与控制器之间采用多芯线（至少4芯，建议用6芯），之间的距离控制在30M以内较佳。
3，按钮线、锁线分别采用2芯和4芯的普通电源线即可，建议线径>0.5平方。
4，信号线应与电源线分开穿管，信号线与交流电同时走线时,距离应在30CM以上。
5，所布导线两端头应标记编号,并做<<线端标号表>>。
6，每台设备取电点应安装三孔电源插座或电源开关，便于供电及检修。
7，配线时应避免导线有中间接头。若线路中非用接头不可，其接头必须采用压线或焊接，接头处应采取绝缘措施，其绝缘等级不低于导线额定值。
8，线路敷设首先要考虑安全，要不容易被破坏。所有线路都应穿防火PVC管或金属线管，设备进线部分或天花板走线可用防火PVC软管或金属软管。
9，采用PVC管布线尤其在室外时，管的接头要用PVC胶胶好，以防水。
采用金属管布线尤其在室外时（一定采用屏蔽双绞线），金属管相互要电气连接并良好接地。
10，预埋管道时，不能有少于90度的弯，转弯半径应大于管径两倍。建筑体内预埋要弯少，并远离墙表安装区。
11，读卡器旁边不得有安装带有强电场、强磁场及强电磁波、高温辐射的设备（其它IC卡设备也一样）。
12，只有RS485网络最末端的控制器才需要将终端匹配电阻的跳线闭合！
