Tecplot 360
——最完整的计算流体力学CFD视觉化软件工具
Tecplot 360中文介绍
Tecplot 360是一套CFD和数值仿真与可视化的软件工具。 Tecplot 360把关键的工程绘图与先进的数据可视化的功能完美的在一套工具之内结合起来。
Tecplot360可以让客户︰
分析并且探索复杂的数据集；编排多个XY图，2D图和3 D图；建立动画；用出色的、高质量的方式展现研发的成果。
不同于其他同构型的产品，Tecplot 360具有完善的的 XY图，2D图 和3D图绘制能力，多框架的工作区，和高质量的图形输出，让用户能完全的掌控绘图的功能，得到任何一种想要绘制来做简报、分析或是出版的图形。 Tecplot 360是为演算速度的需求而设计的。
更快︰ 关于支持Load on demand和平行处理
更聪明的数据读取功能让您能更快的画出第一个图，并且能开启之前不能开启的文件格式。 “Load on demand”的功能会选择性的读取经常或是正在动态使用的数据。 例如，绘制温度轮廓图(contour)时，程序将只读取X，Y，Z和温度。当使用者要绘制的是一个新的变量的轮廓图的时候(如压力)，Tecplot 可以只读取压力的数据并且卸除原本使用的温度数据(假设温度数据并未被用于其它工作)。 而在以前的版本哩，全部数据都需要被读取进可用的内存里。
双处理器或双核心的Linux 和Windows 平台正成为桌面工作站的一个新趋势。在Tecplot 360问世之前，原始的Tecplot核心只对单执行续作支持，所以不能完全的利用一个系统最大的资源，仅由单个的CPU 执行全部的计算。 由于Tecplot 360将集中的演算工作分散到全部可用的CPU上所以像streamtraces，slice和iso平面的计算和产生速度也大幅提高。
以下是一些在32位Windows XP平台效能测试的数据。 当处理瞬时的数据时，计算机的处理能力增加量从105%的(PLOT3D格式)到280%(FLUENT格式)。 而当处理稳态的数据时，处理能力增加了71%。 另外，Tecplot 360 能读取Tecplot 10 完全不能开启的数据集。 例如在今年稍早的AIAA 航天空科学会的展示台上Tecplot360仅花费4.6秒就独取了一个有2800万个元素的航天飞机相关范例。
读取并且动态的绘制与编排瞬时解的动画。
大幅支持与时间相依的解。
Tecplot 360 读取非稳态数据时只会展示出第一个time step。 在任意time step上的格式或设定更改会自动的传播到整个解集合中。 再加上load on demand的功能支持，第一个图像的绘制将非常快速。 而以前的版本则会读取全部的time step而造成效能骤减。
点击式的动画编排控制
建立动画可是一项乏味的任务。 降低制造动画时鼠标点击次数将能节省不少时间。 使用者可以用类似DVD播放器的滑杆来快速的穿梭在数据之间。
用户可以用类似DVD播放器的接口(前进、后退、巡回播放)让iso平面”动”起来。
用新的DVD播放器接口，的各种工具来动态、动画式的呈现整个空间中的各切面( slice)。
播放动画
利用可视化的工具Tecplot360让你的数据发挥最大效益。
单击式的浏览工具

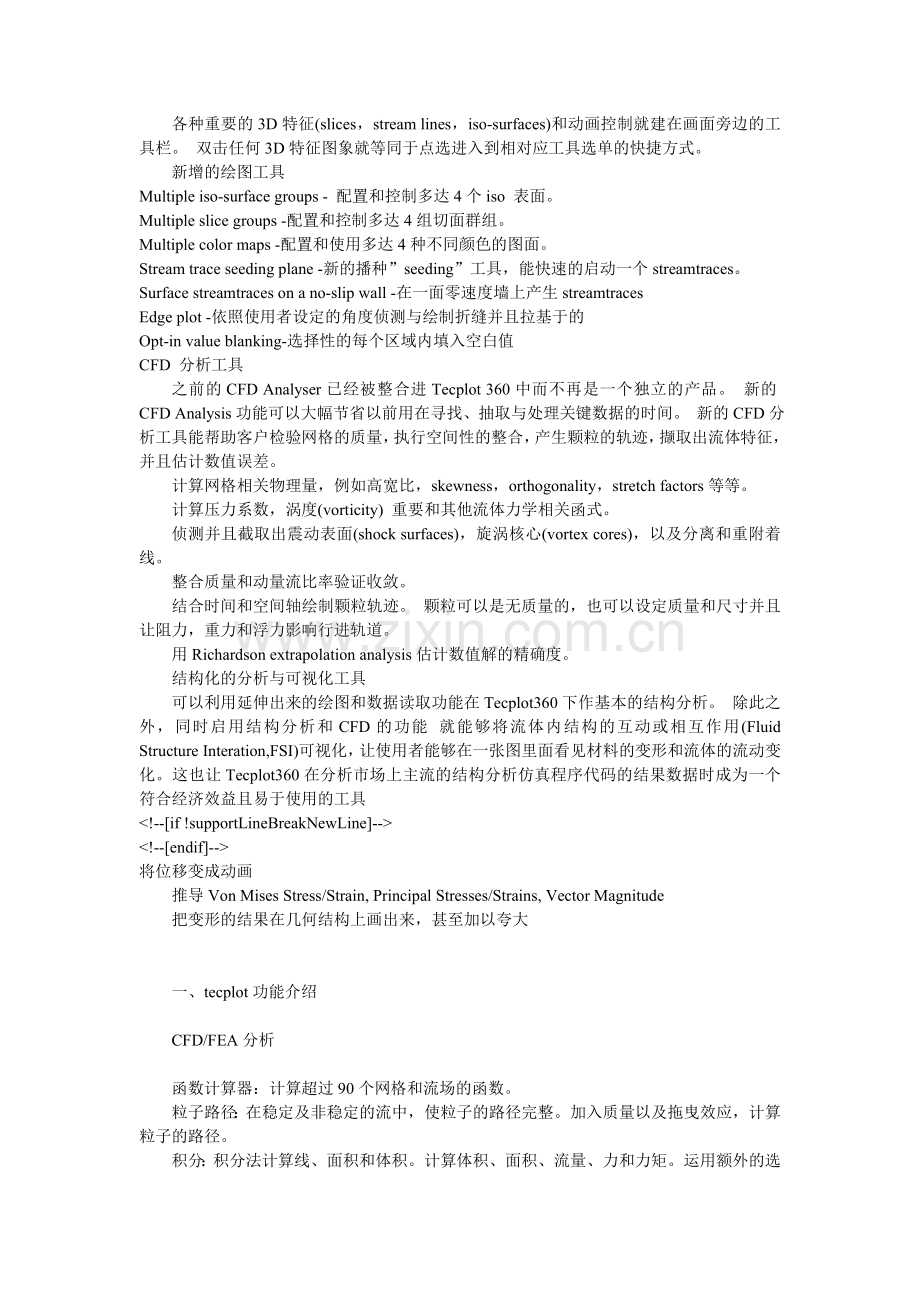

各种重要的3D特征(slices，stream lines，iso-surfaces)和动画控制就建在画面旁边的工具栏。 双击任何3D特征图象就等同于点选进入到相对应工具选单的快捷方式。
新增的绘图工具
Multiple iso-surface groups - 配置和控制多达4个iso 表面。
Multiple slice groups -配置和控制多达4组切面群组。
Multiple color maps -配置和使用多达4种不同颜色的图面。
Stream trace seeding plane -新的播种”seeding”工具，能快速的启动一个streamtraces。
Surface streamtraces on a no-slip wall -在一面零速度墙上产生streamtraces
Edge plot -依照使用者设定的角度侦测与绘制折缝并且拉基于的
Opt-in value blanking-选择性的每个区域内填入空白值
CFD 分析工具
之前的CFD Analyser已经被整合进Tecplot 360中而不再是一个独立的产品。 新的CFD Analysis功能可以大幅节省以前用在寻找、抽取与处理关键数据的时间。 新的CFD分析工具能帮助客户检验网格的质量，执行空间性的整合，产生颗粒的轨迹，撷取出流体特征，并且估计数值误差。
计算网格相关物理量，例如高宽比，skewness，orthogonality，stretch factors等等。
计算压力系数，涡度(vorticity) 重要和其他流体力学相关函式。
侦测并且截取出震动表面(shock surfaces)，旋涡核心(vortex cores)，以及分离和重附着线。
整合质量和动量流比率验证收敛。
结合时间和空间轴绘制颗粒轨迹。 颗粒可以是无质量的，也可以设定质量和尺寸并且让阻力，重力和浮力影响行进轨道。
用Richardson extrapolation analysis估计数值解的精确度。
结构化的分析与可视化工具
可以利用延伸出来的绘图和数据读取功能在Tecplot360下作基本的结构分析。 除此之外，同时启用结构分析和CFD的功能 就能够将流体内结构的互动或相互作用(Fluid Structure Interation,FSI)可视化，让使用者能够在一张图里面看见材料的变形和流体的流动变化。这也让Tecplot360在分析市场上主流的结构分析仿真程序代码的结果数据时成为一个符合经济效益且易于使用的工具
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
将位移变成动画
推导Von Mises Stress/Strain, Principal Stresses/Strains, Vector Magnitude
把变形的结果在几何结构上画出来，甚至加以夸大

一、tecplot功能介绍

CFD/FEA分析

函数计算器：计算超过90个网格和流场的函数。
粒子路径：在稳定及非稳定的流中，使粒子的路径完整。加入质量以及拖曳效应，计算粒子的路径。
积分：积分法计算线、面积和体积。计算体积、面积、流量、力和力矩。运用额外的选项计算面向性能的总压力。
特征提取：使用麻省理工学院的FX（流质特征提取）库。探测并提取震动表面、旋涡核心、分流以及再层流化线。
误差分析：运用理查德森外推分析法评估您的数字解析的准确度。
FEA分析：动画排量。这些数据来自冯·麦兹压力/应力、主压力/应力、矢量大小。用图画出变形并夸大应用的变形。

研究与分析

切片工具：交互式切割切片平面中的三维数据显示网格、等高线和矢量。显示多个切片。定义并运用多达四个不同的切片组。
等值面工具：交互式改变等值面的值。显示面板或高洛德半透明面。定义并运用多达四个不同的等值面组。
探测工具：交互式单击面，显示内插变量值和单元指数。选择最近的网格点。
流线工具：在两维和三维中交互式地插入流线、流棒和流带。规定终止流线的线条。沿由矢量大小分隔的流线显示标记。放置流线耙。基于切应力矢量场，在零速度墙上产生面流线。
三维视图工具：旋转、转换和缩放图形。正射投影和透视投影。漫游数据。
等高线工具：交互式单击面，添加和删除等高线或水平线。
提取工具：交互式地将点或多段线的集指定给将插入和提取了两维和三维数据并单独显示的图形。
曲线拟合：最少与线、多项式、幂和指数曲线拟合一致。最少用户定义函数的线性组合的直角曲线拟合。
数据消隐：设置多个约束条件（或遮盖），以便剪辑本地场变量、变量函数、网格指数或距查看位置的高度等数据的显示。切掉三维体积块，揭示内部差异。忽略区或削掉面，突出具体细节。
绘图近似值模式：减少用于图像着色的网格点，同时保持图像样式。控制激活的阈值以及将要使用的网格点的百分数。
数据提取：将三维数据中的等值面、切片、子集、流线、多段线和点集提取到新数据段（区域）中，用于进一步的图形定制。
外部面提取：提取三维体积有限单元数据中的面。
边缘图：根据用户定义的角绘制折痕。

自动化

Tecplot ADK：C、C++和FORTRAN语言编译TECPLOT内置的ADK工具箱，将您自己的专用功能、分析和数据输入/输出到Tecplot。
配置文件和宏：设置新默认值，通过系统配置文件和启动宏完成初始化。运用宏来完成多个重复变化。
界面
点击GUI：采用直观的图形用户界面来创建和排列图形。不需进行命令行输入或编程。
页面范例：在单个页面上创建多达128个图形。设置帧属性，如背景颜色、边和页眉。将帧和图形对象捕捉到页面上规定的网格。采用页面标尺进行定位。
覆盖帧：在帧的顶部堆放帧。将帧背景设置为透明，以便添加多个图形。
帧链接：链接各帧之间或帧内的特定类型属性。链接各帧之间的切片、等值面和其他属性。链接帧内的轴类型、网格线类型和区域/地图属性。

线、两维、三维与极坐标

XY特征： 散点图、线图、柱状图、半对数图、双对数图、误差柱状图、样条函数、曲线拟合等。配置标记符号、记号和图例等等。多种水平和垂直坐标轴。
网格图：显示一维、两维和三维网格连接数据点。根据变量为网格线着色。删除隐藏的线条。
等高线图：在两维和三维的面上，显示等高线。为等高水平线以及填充单元着色。采用多个等高线变量同时查看和分析多个不同变量之间的相互关系。
矢量图：在平面、三维面和体积中显示两维和三维矢量。显示与三维面相切的三维矢量构成。规定长度、颜色、线型和标题类型。根据变量进行着色。
极坐标图的特征：创建极线坐标图（r, θ）。配置弧度、角度或任意单位的角。在直线或对数半径之间做选择。
边界图：在两维和三维面和体中显示数据段的边缘。配置颜色和线型。
略图：创建不含数据或数轴的图画、单词图表和草图。
灯光效果： 在三维面上设置半透明和S镜面辅助照明的级别。选择照明模型作为统一、面板或高洛德阴影图。
体积属性：设置边界面、内部网格面和体积着色选项的显示。
组合图类型：为各种不同的数据段指定网格、等高线、矢量、分散、边界、阴影、灯光效果和体积属性。

动画和电影

动画工具： 使用内置功能自动创建等高水平线、切片、区和流线等的电影。运用宏语言创建复杂的动画。
输出：输出Flash（SWF）和AVIs。输出Raster Metafiles (RMs)，可通过Tecplot Framer电影播放器进行查看。

数据输入

CFD格式：CGNS、FLUENT、Gridgen、KIVA和PLOT3D包括数据和边界文件。
数据格式：HDF、Excel（只适用于Windows）、DXF、DEM、ASCII文件、Tecplot ASCII和Tecplot二进制文件。
FEA格式：ABAQUS、ANSYS、FIDAP、LS-DYNA、MSC.NASTRAN、MSC.PATRAN、PAM-CRASH、SDRC-IDEAS和STL。
其他数据格式：HDF、HDF5、Excel（只适用于Windows）、DXF、DEM、逗号或空格分隔的ASCII、EnSight 6、EnSight Gold、原有Tecplot ASCII和Tecplot二进制文件。
通用文本加载器：就标题、变量和数据扫描ASCII数据文件，设置过滤器并预览处理后的数据。
输入中的子集数据：读取变量、数据块和数据点的子集，以便加速绘图。
交互式数据输入：直接输入XY坐标图数据，做成两栏的数值表。
定制数据阅读器：使用Tecplot Add-on Developer工具箱为所有者文件格式创建数据阅读器。
辅助数据：为数据集、帧或区域附加补充信息（名字/数值对）。辅助数据可从您的数据文件中读取，并通过宏或Add-on 进行设置。
图像导入：插入标识和图像，并将这些标识和图像融入到您的图形中。

色彩图

真彩色透视图：图像完全再现了真彩色。
64 位定制色彩对话框：可定制的RGB调色板。
连续色彩填充：用平滑、渐变的色彩填充两维和三维中等高线之间的区域。
RGB色彩填充：为红色、绿色和蓝色通道指定三个变量。采用多相位、多组分流程的RGB色彩填充，查看集中、稀释的区域。
多张色彩图：定义和使用多达四张不同的色彩图。

保存/恢复图形

布局文件：保存一个包含所有帧、绘图属性和选择性数据的布局文件，回到与您所创建的图形几乎一样的图形。在相同或不同的数据集中运用布局。
样式：将图形帧的类型保存在样式中。样式中包含图形帧的所有方面和外观，但不包含数据。恢复样式，重建一个现有的图形，或使用不同的数据集创建相同类型的图形。
图形注释
文本：将文本交互式地置于图形中。设置文本颜色、角度、大小、字体、背景框以及版面调整、希腊字母、数学符号、上标和下标。
欧洲字符：用含扩展的国际标准化组织——拉丁文字符集的欧洲语言字符创建注释。
几何图形：交互式地创建多段线、矩形框、圆和椭圆。交互复制、重新定位和调整这些图形的大小。交互式地创建和修改（逐点），并从文件中读取。
活动文本和几何图形：将宏功能与文本或几何图形相关联。

数据操作

创建、修改和变换数据：修改您的数据或采用数学表达式创建新数据。存储这些表达式以供再次使用。
内插：将一个集合中的数据插入另一个。从直线、反比距离和克里格值中进行选择。
分三角形：利用两维平面中定义的点创建一组三角形。
转换单元中心数据：在单元角（节点）点处插入单元中心数据。
映射和子集：利用现有数据创建映射，并创建新数据，作为现有数据的子集。

数据结构

网格数据： 在空间中排列成一维、两维和三维矩形和曲线的数据点；三角形和四边形的两维非结构有限单元网格；以及四面体和8节点砖形物的三维非结构有限单元网格。
无网格数据：采用无网格数据创建三角形网格。将数据插入网格数据。将多段线分成两维和三维三角形。
单元中心数据：矢量和分散符号等点状物绘制在单元中心或节点位置。
多数据集：创建并同时显示多达128个不同数据集组成的图形。
多区域：每个数据集可包括超过32000个片段（或区域）。
多变量：为每个数据点指定多达32000个变量（X，Y，Z，U，V，依此类推）。

数据管理

电子数据表视图：显示并编辑显示在可滚动行和栏中的数据。
数据日志：保存包含附在数据集上的宏命令列表的图案，或保存一个新的数据集。在任何文本编辑器中查看和修改数据日志命令。文件打开后，可进行数据日志修改。
变量和节点图共享：通过共享区域间的变量和节点图来改善性能。为与时间相关的迭代解确定网格定义。
视需要加载：加载需要数据可使获得第一张图像所需的时间更短，打开文件的能力也比可用内存更大。
并行处理（共享内存）：为更快的流线、切片和等值面等计算密集型操作平衡CPUs。
时间检测：轻而易举地读取和研究时间精确度解决方案。

协作和配合组

交叉平台性能：在运行Windows 2000/XP、Mac OS X和Linux的个人计算机上运行Tecplot。在所有平台类型中交换Tecplot宏文件、图案文件、样式、彩色地图文件和数据文件。

输出图形和数据

打印：在打印机中直接打印图形，发送到文件或到打印服务器上。复制和粘贴到Microsoft Office。
输出基于矢量的图形文件：内嵌的PostScript (EPS)、PostScript和Windows Metafile格式。
输出光栅图形文件：BMP、PNG、TIFF、PostScript位图和X-Window位图。图像清晰度是可配置的，与屏幕分辨率无关。
输出电影：输出到Flash、AVI和光栅元文件。

定制和扩展Tecplot

宏：通过记录交互式会话或采用文本编辑器来创建宏。采用嵌入交互式的调试器来测试宏。
快速宏面板：用鼠标单击Tecplot的交互式、可定制的多页面快速宏面板来启动宏。
批处理：在批模式中运行Tecplot，自动处理数据和创建图形，但不在屏幕上显示任何图形。

二、gridgen功能介绍及相关下载

几何建模

创建
• 线
• 样条
• 三次Bezier曲线
• 圆锥曲线
• 圆
• 点
• 注释
• 平面
• 群
• 直纹面
• 回转面
• 多圆锥面
• 延伸面
• 孔氏面
• 拟合面
• 裁减面
• 遮盖
• 实体模型
管理
• 层管理器
• Pick Masks
• 组
• 名称

编辑工具
• 复制
• 删除
• 转换
• 扩充
• 延展
• 映射
• 旋转
• 分离
• 结合
• 平滑
• 拟合
• 内插
• 分类
• 周期
• 群
• 交叉
• 项目（线性、圆柱型、球型、最近点）
• 可用/禁用
• 编辑点
• 特征摘录
其它方面
图象文件支持
• PNG
• BMP
• SGI RGB
• PostScript

GUI与编写
• 基于OpenGL的GUI
• 全面在线帮助
• 基于Tcl的GridgenGlyph编写语言
• 日志和重放
图形
• 线框
• 填充
• 阴影
• 隐藏线
支持的平台
• 基于英特尔和AMD（32位）的Microsoft Windows
• 基于英特尔和AMD（32位）的Linux
• Mac OS X
• SGI IRIX 6.5
• SGI Linux（三面体）
• 基于PA-RISC的惠普HP-UX 11.11
• 基于英特尔安腾的惠普HP-UX 11
• IBM AIX
• Sun Solaris
• 康柏/DEC Tru64

软件兼容性
包括边界和体积条件设置。

• ADPAC
• ANSYS CFX
• CFDSHIP-IOWA
• CFD++
• CGNS
• CNSFV
• COBALT
• COMO
• CRUNCH
• DTNS
• EXODUS II
• FALCON
• FANS
• FDNS/UNIC
• FLUENT
• FV-UNS
• FrontFlow
GASP•
GUST•
• INCA
• NASTRAN
• NCC
• NPARC
• NSAERO
• OVERFLOW
• PATRAN
• PHOENICS
• PLOT3D
• SCRYU, SCRYU/Tetra
• Splitflow
• STAR-CCM+
• STAR-CD
• STL
• TACOMA
• TASCflow
• TEAM
TETREX•
• UCD
• VRML
• VSAERO
• VSAEROhybrid
• WIND和WIND-US
• XPATCH
