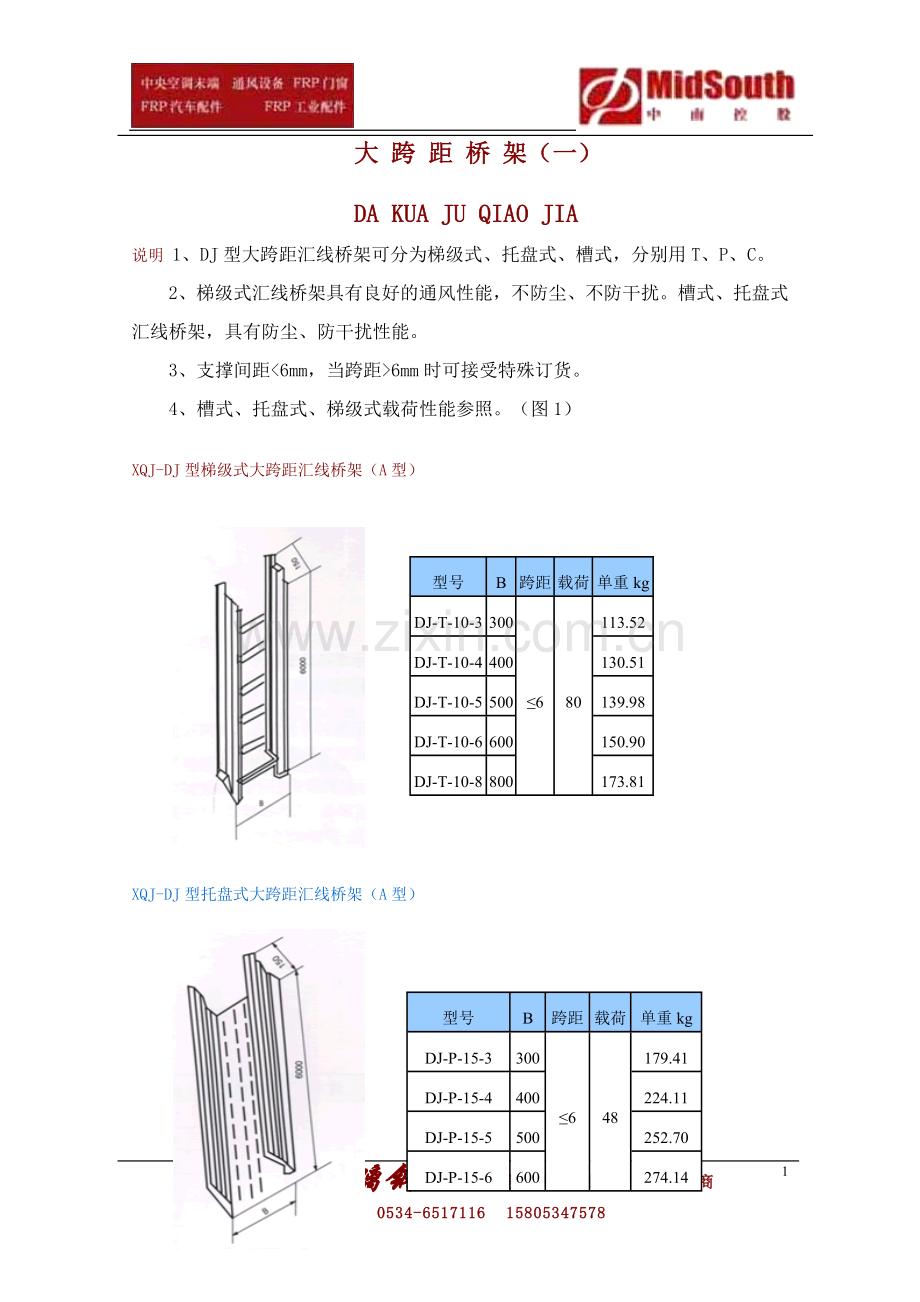

大 跨 距 桥 架（一）
DA KUA JU QIAO JIA
说明 1、DJ型大跨距汇线桥架可分为梯级式、托盘式、槽式，分别用T、P、C。
　　2、梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。
　　3、支撑间距<6mm，当跨距>6mm时可接受特殊订货。
　　4、槽式、托盘式、梯级式载荷性能参照。（图1）
XQJ-DJ型梯级式大跨距汇线桥架（A型） 　

型号
B
跨距
载荷
单重kg
DJ-T-10-3
300
≤6
80
113.52
DJ-T-10-4
400
130.51
DJ-T-10-5
500
139.98
DJ-T-10-6
600
150.90
DJ-T-10-8
800
173.81

XQJ-DJ型托盘式大跨距汇线桥架（A型） 　

型号
B
跨距
载荷
单重kg
DJ-P-15-3
300
≤6
48
179.41
DJ-P-15-4
400
224.11
DJ-P-15-5
500
252.70
DJ-P-15-6
600
274.14
DJ-P-15-8

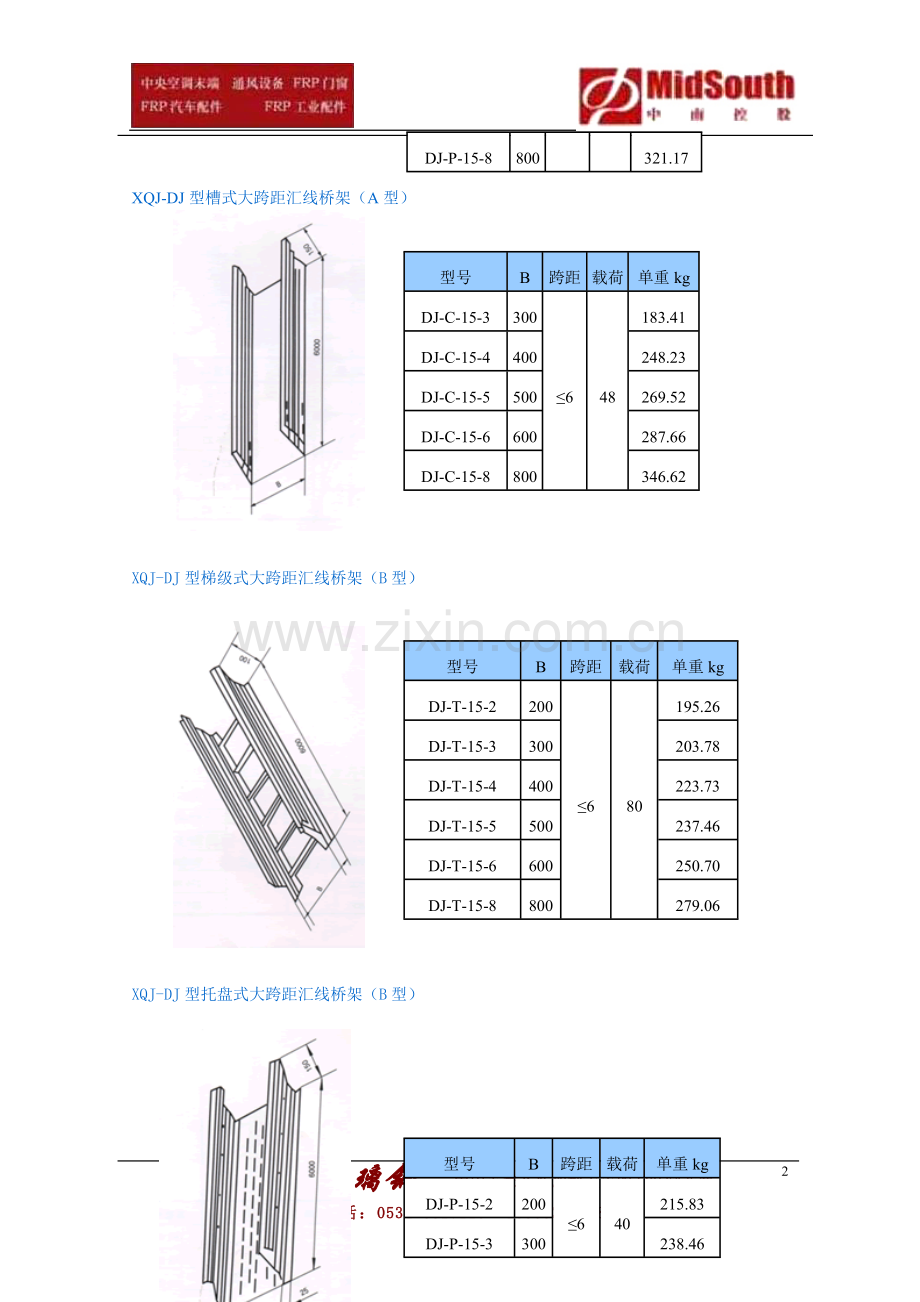

800
321.17

XQJ-DJ型槽式大跨距汇线桥架（A型） 　

型号
B
跨距
载荷
单重kg
DJ-C-15-3
300
≤6
48
183.41
DJ-C-15-4
400
248.23
DJ-C-15-5
500
269.52
DJ-C-15-6
600
287.66
DJ-C-15-8
800
346.62

XQJ-DJ型梯级式大跨距汇线桥架（B型） 　

型号
B
跨距
载荷
单重kg
DJ-T-15-2
200
≤6
80
195.26
DJ-T-15-3
300
203.78
DJ-T-15-4
400
223.73
DJ-T-15-5
500
237.46
DJ-T-15-6
600
250.70
DJ-T-15-8
800
279.06

XQJ-DJ型托盘式大跨距汇线桥架（B型） 　

型号
B
跨距
载荷
单重kg
DJ-P-15-2
200
≤6
40
215.83
DJ-P-15-3
300
238.46
DJ-P-15-4
400
296.23
DJ-P-15-5
500
321.42
DJ-P-15-6
600
347.58
DJ-P-15-8
800
371.82

XQJ-DJ型槽式大跨距汇线桥架（B型） 　

型号
B
跨距
载荷
单重kg
DJ-C-15-2
200
≤6
80
226.13
DJ-C-15-3
300
251.64
DJ-C-15-4
400
321.43
DJ-C-15-5
500
343.09
DJ-C-15-6
600
365.58
DJ-C-15-8
800
386.11

槽式、托盘式、梯级式载荷线曲线
载

荷

kg/m　

１梯级式

２槽式托盘式　

挠度(mm)　　　　　　　　　　　跨距(6米)

大 跨 距 桥 架 （二）
DA KUA JU QIAO JIA
说明
　　1、DJ型桥架可分为梯级式、托盘式、槽式，分别用T、P、C。
　　2、梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。
　　3、支撑间距<6mm，当跨距>6mm时可接受特殊订货。
　　4、槽式、托盘式、梯级式载荷性能参照。（图1）
XQJ-DJ型梯级式桥架（A型） 　

型号
B
跨距
载荷
单重kg
DJ-T-10-3
300
≤6
48
80.06
DJ-T-10-4
400
94.61
DJ-T-10-5
500
101.74
DJ-T-10-6
600
108.86
DJ-T-10-8
800
129.10

XQJ-DJ型托盘式桥架（A型） 　

型号
B
跨距
载荷
单重kg
DJ-P-10-3
300
≤6
48
144.61
DJ-P-10-4
400
185.47
DJ-P-10-5
500
209.23
DJ-P-10-6
600
232.92
DJ-P-10-8
800
277.70

XQJ-DJ型槽式桥架（A型）

型号
B
跨距
载荷
单重kg
DJ-C-10-3
300
≤6
48
147.52
DJ-C-10-4
400
207.43
DJ-C-10-5
500
227.45
DJ-C-10-6
600
250.45
DJ-C-10-8
800
299.82

XQJ-DJ型槽式桥架（B型）

型号
B
跨距
载荷
单重kg
DJ-T-15-2
200
≤6
48
128.06
DJ-T-15-3
300
135.98
DJ-T-15-4
400
151.49
DJ-T-15-5
500
164.74
DJ-T-15-6
600
172.94
DJ-T-15-8
800
188.83

QJ-DJ型托盘式桥架（B型）

型号
B
跨距
载荷
单重kg
DJ-P-15-2
200
≤6
40
146.23
DJ-P-15-3
300
165.38
DJ-P-15-4
400
224.35
DJ-P-15-5
500
248.11
DJ-P-15-6
600
271.80
DJ-P-15-8
800
298.20

XQJ-DJ型槽式桥架（B型） 　

型号
B
跨距
载荷
单重kg
DJ-C-10-2
200
≤6
40
153.99
DJ-C-10-3
300
176.04
DJ-C-10-4
400
246.31
DJ-C-10-5
500
266.33
DJ-C-10-6
600
289.33
DJ-C-10-8
800
311.24

槽式、托盘式、梯级式载荷线曲线
载

荷

kg/m　

１梯级式

２槽式托盘式　

挠度(mm)　　　　　　　　　　　跨距(6米)

支架 　
说明
支架是支撑电缆桥架和电缆的主要部分，它由立柱、立柱底座、托臂等组成。我厂生产的支架是根据日本、西德的同类产品设计而成：它具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧壁式、单边、双边和多层等）。
电缆桥架如需多层重载荷吊装时，要尽量采取双边敷设、避免偏载多大。
支架部分的连接螺栓配套供货，安装螺栓（膨胀螺栓）根据需要按型号订货。
支架部分其表面处理的镀锌、喷塑两种，在重腐蚀环境中可采取防腐处理。
用户如需其它品种规格的支架，欢迎来图、来函或面洽订货。
工字钢立柱 　　　XQJ-H01A 　

序号
型号
规格L
重量kg/件
备注
1
H-01A-3
300
6.69
Ⅱ型每件加
重2.47kg
2
H-01A-5
500
9.47
3
H-01A-8
800
12.36
4
H-01A-10
1000
18.76
5
H-01A-15
1500
26.43
6
H-01A-20
2000
28.65
7
H-01A-25
2500
41.6
8
H-01A-30
3000
46.8

　　H-01A工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧壁式。悬吊式、直立式均可用双边多层安装，根据设计需要，亦可采用10#工字钢，其长度按需要选择。
丁字型立柱 　　　XQJ-H-01B 　

序号
型号
规格L
重量kg/件
备注
1
H-01B-3
300
3.85
Ⅱ型每件加
重2.64kg
2
H-01B-5
500
4.12
3
H-01B-8
800
6.25
4
H-01B-10
1000
8.46
5
H-01B-15
1500
12.35
6
H-01B-20
2000
16.97

　　H-01B丁字钢立柱可在载荷轻时作单边吊装，配套托臂为TB-01Ａ，安装方法与工字钢相同。
槽钢立柱　　　　　　XQJ-H-01C

序号
型号
规格L
重量kg/件
备注
1
H-01C-3
300
6.46
Ⅱ型每件加重2.64kg
2
H-01C-5
500
8.32
3
H-01C-8
800
14.76
4
H-01C-10
1000
18.95
5
H-01C-15
1500
26.80
6
H-01C-20
2000
32.73

H-01C槽型立柱可作垂直引上，引下或与TB-03 托壁配套作吊装立柱。

角钢立柱 　　　XQJ-H-01D

序号
型号
规格L
重量kg/件
备注
1
H-01D-3
300
3.86
Ⅱ型每件加重2.64kg
2
H-01D-5
500
4.23
3
H-01D-8
800
8.32
4
H-01D-10
1000
9.66
5
H-01D-15
1500
12.96
6
H-01D-20
2000
16.86

H-01D角钢立柱可用作轻载荷单边吊装立柱，配套托臂为TB-03。
异型立柱　　　　XQJ-H-01E

序号
型号
规格L
重量kg/件
备注
1
H-01E-3
300
2.73
Ⅱ型每件
加重2.64kg
2
H-01E-5
500
3.82
3
H-01E-8
800
5.46
4
H-01E-10
1000
7.65
5
H-01E-15
1500
10.36
6
H-01E-20
2000
14.81

H-01E异型立柱可作为单边吊装桥架的立柱，配套托臂为TB-02，底座连接螺栓M12。

工字钢立柱底座 　　　　XQJ-H-02A 　

1、连接螺栓
　　M12×30

2、膨胀螺栓

3、工字钢底座
　　H-02A

4、工字钢底座
　　H-01A

序号
型号
规格B
重量元/件
备注
1
H-02A-3
80
32
配8#工字钢
2
H-02A-10
100
36.8
配10#工字钢

　　H-02A工字钢立柱底座，用于悬挂式直立工字钢立柱的支承连接，安装时先用M12膨胀螺栓或予埋螺栓固定好底座（如与钢结构件连接可采用焊接，焊好后涂化），然后用M12×30连接螺栓固定工字钢。
槽钢立柱底座 　　　XQJ-H-02C 　

1、连接螺栓
　　M10×25

2、槽型立柱底座
　　H-02C

3、槽型立柱
　　H-01C
序号
型号
规格
重量元/件
备注
1
H-02C
60
46.8
配H-01D.H-01立柱

　　H-02C槽钢立柱底座可与H-01C槽型立柱、H-01E异型立柱配套，可作吊装电缆或垂直引上、引下用。
角钢立柱底座　　　　XQJ-H-02D 　

1、角钢立柱底座
　　H-02D

2、连接螺栓
　　M10×20

3、角钢立柱
　　L-01D
　　H-02D角钢立柱底座与H-01B丁字钢立柱式、H-01D角钢立柱配套作吊装桥架用，连接螺栓M-10×25，每件35.3元/件。
工字钢倾斜底座　　　　　　　XQJ-H-03AS 　

1、连接螺栓
　　M120×30

2、工字钢倾斜底座
　　H-03A

3、工字钢立柱
　　H-02A

序号
型号
规格B
重量
元/件
备注
1
H-03A-8#
80
43.28
配8#工字钢立柱
2
H-03A-10#
100
56.96
配10#工字钢立柱

H-03A倾斜底座与H-01A型工字立柱配套，适用于倾斜过梁安装，也可坚固在墙壁上作倾斜支撑用。
槽钢倾斜底座 　　　XQJ-H-03C

1、槽钢底座
　　H-03C

2、连接螺栓
　　M10×25

3、槽钢立柱
　　H-01C
　　H-03c型槽钢倾斜底座可与H-01C型工字钢立柱、H-01E异型立柱配，在需倾斜安装时选用，每件单价39.45。
角钢倾斜底座XQJ-H-03D 　

1、角钢倾斜底座
　　H-03D

2、连接螺栓
　　M10×25

3、角钢立柱
　　L-01D
序号
型号
规格
重量元/件
备注
1
H-03D
40
35.28
配H-01D.H-01B立柱

托臂 　　　　　XQJ-TB-01A 　

1、工字钢立柱
　　H-01A

2、托臂
　　TB-1A
序号
型号
规格b
重量kg/件
备注
1
TB-01A-150
150
3.10
螺栓、压板配套供给价另计。
2
TB-01A-200
200
3.65
3
TB-01A-300
300
4.40
4
TB-01A-400
400
5.19
5
TB-01A-500
500
5.96
6
TB-01A-600
600
7.63
7
TB-01A-700
700
8.84
8
TB-01A-800
800
9.65

　　TB-01A托臂为H-01A工字钢及H-01B丁字型立柱配套使用。它可以自由升降，与工字钢配合时可以双边或单边敷设。
托臂　　　 　　XQJ-TB-01B

1、托臂 TB-01B 2、膨胀螺栓 IS-06
序号
型号
规格b
重量kg/件
备注
1
TB-01B-150
150
3.07
连接
螺栓
M12
价另
计。
2
TB-01B-200
200
3.61
3
TB-01B-300
300
4.38
4
TB-01B-400
400
5.17
5
TB-01B-500
500
5.95
6
TB-01B-600
600
8.64
7
TB-01B-700
700
10.14
8
TB-01B-800
800
10.94

　TB-01B托臂一般用膨胀螺栓与墙壁等直接安装或钢件焊接，也可配上压板与H-01A工字钢配套安装。
托臂 　　　　XQJ-TB-02 　

1、异型立柱
　　H-01E

2、托臂
　　TB-02

3、连接螺栓
　　 IS-05
序号
型号
规格b
重量kg/件
备注
1
TB-02-150
150
2.89
连接螺栓IS-05M10×35价另计。
2
TB-02-200
200
3.43
3
TB-02-300
300
4.26
4
TB-02-400
400
4.99
5
TB-02-500
500
5.76
6
TB-02-600
600
6.58
7
TB-02-700
700
7.30
8
TB-02-800
800
8.12

TB-02托臂主要同H-01E异型方柱配套安装。IS-05连接螺栓配套供应。
托臂 　　　　　XQJ-TB-03 　

1、角钢立柱子 H-07D 2、连接螺栓 IS-03m10×25
3、托臂TB-03
序号
型号
规格b
重量kg/件
备注
1
TB-03-50
100
2.53
连接
螺栓
M10
价另
计。
2
TB-03-150
150
3.00
3
TB-03-200
200
3.38
4
TB-03-300
300
4.12
5
TB-03-400
400
4.91
6
TB-03-500
500
5.70
7
TB-03-600
600
6.54
8
TB-03-700
700
7.28
9
TB-03-800
800
8.08

　　TB-03型托臂可与H-01D型角钢立柱、H-01C型槽钢立柱直接在墙壁上安装。
托臂 　　　XQJ-TB-04 　

1、固定压板
　　TPC-QJ

2、连接螺栓
　IS-03MB×20

3、桥架
　　TPC

4、托臂
　　TB-04

5、膨胀螺栓
　　IS-06

序号
型号
规格b
重量kg/件
备注
1
TB-04-150
150
2.13

2
TB-04-200
200
2.49
3
TB-04-300
300
2.83
4
TB-04-400
400
3.17
5
TB-04-500
500
3.52
6
TB-04-600
600
3.86
7
TB-04-700
700
4.27
8
TB-04-800
800
4.55

TB-04托臂适用于各种形式桥架在垂直引上、引下或过梁时固定用。
桥架悬吊式安装示意图与横梁及吊杆XQJ-TB-05A-05B 　
　 型号
名称
IS
膨胀螺栓
TPC-08
护罩
C-01A
桥架
TB-05A
吊杆
TB-05B
横梁

型号
bmm
emm
单重
TB-05B-7
700
L63×6
4.7
TB-05B-10
1000
6.8
TB-05B-16
1600
L80×8
18.4
TB-05B-21
2100
24.2

型号
H
单重kg
TB-05A-5
500
1.33
TB-05A-10
1000
1.58
TB-05A-15
1500
1.93
TB-05A-20
2000
2.32

桥架悬吊式安装示意图

护罩与连接件 　
本部分主要是梯级式、托盘式、槽式电缆桥架的通用配件，　它包括调宽片、调高片、连接片、调角片、隔板、护罩等。它是电缆桥架安装中的变宽、变高、连接、水平和垂直走向中的一小角度转向，动力电缆与控制电缆的分隔等必需的附件。
　　这一部分的所有连接螺栓全部配套供货，不需另行订货。其表面处理与电缆桥架大体一致。用户所需产品的品种规格如超出本厂标准，也可来图、来函或面洽，本厂一定尽力满足您的需要。
调宽片　　　　　XQJ-TPC-01A 　

1、调宽片
　　TPC-01A

2、连接螺栓
　　IS-02

3、电缆桥架
　　XQJ-TIP
序号
型号
配套高度h
h1
L
单价元/件
备注
1
TPC-01A-6-1
60
55
100
3.444.56
高度h为60、

100的每端

3只连接孔。
2
TPC-01A-6-2
200
4.56
3
TPC-01A-6-3
300
5.76
4
TPC-01A-6-4
400
6.88
5
TPC-01A-10-5
100
95
100
5.92
6
TPC-01A-10-6
200
7.92
7
TPC-01A-10-7
300
9.84
8
TPC-01A-10-8
400
11.76
9
TPC-01A-15-9
150
145
100
15.04
高度h为150的每端12只连接孔。
10
TPC-01A-15-10
200
18.08

11
TPC-01A-15-11
300
21.04

12
TPC-01A-15-12
400
24

　　　　　　　TPC-01A调宽片与梯级式、托盘式桥架配套作调宽使用。
调高片　　　XQJ-TPC-01B 　

1、电缆桥架
　　XQJ-TPC

2、调高片
　　TPC-01B

3、连接螺栓
　　IS-02
序号
型号
h1
h2
L

备注
1
TPC-01B-60/100
55
95
200

高度60调100
2
TPC-01B-60/150
55
145
300

高度60调150
3
TPC-01B-100/150
95
145
300

高度100调150
TPC-01B配高片与梯级式桥架、托盘式桥架配套作变高连接。
直接片　　　XQJ-TPC-02 　

1、电缆桥架
　　XQJ-TPC

2、直接片
　　TPC-02

3、 直接螺栓
　　IS-02
序号
型号
配套高度h
h1
L
单价元/件
备注
1
TPC-02-50
50、60
35
182
5.76
桥架高度125mm以下的
直接片为6只连接孔。
2
TPC-02-75
75
50
6.89
3
TPC-02-100
100
75
7.38
4
TPC-02-125
125
100
9.72
5
TPC-02-150
150
125
382
11.28
桥架高度150mm以上的
直接片为12只连接孔。
6
TPC-02-200
200
175
15.18
　　　　　　TPC-02直接片与梯级式、托盘式、槽式桥架配套作电缆桥架的连接。
弯接片 　XQJ-TPC-03 　

1、弯接片
　　TPC-03

2、电缆桥架
　　XQJ-TPC

3、连接螺栓
　　IS-01
序号
型号
配套高度h
h1
L
单价元/件
备注
1
TPC-03-50
50、60
35
300
4.90
TPC-03弯接片有内外两件
2
TPC-03-75
75
50
6.30
3
TPC-03-100
100
75
10.78
4
TPC-03-125
125
100
13.65
5
TPC-03-150
150
125
600
37.20
6
TPC-03-200
200
175
43.54
　　　　　　TPC-03弯接片与梯级式、托盘式、槽式桥架配套作水平平方向调小角时使用。
调角片　　　　XQJ-TPC-04 　

1、调角片
　　IS-04

2、直接螺栓
　　IS-02

3、电缆桥架 　XQJ-TPC　
序号
型号
配套高度h
h1
L

1
TPC-04-50
60
95
260

2
TPC-04-100
100
95
300

3
TPC-04-150
150
145
550

　　　　　　TPC-04调角片与梯级式、托盘式桥架、配套作垂直方向调小角度时使用。
固定压板　　　　　XQJ-TPC-05 　

1、梯级式桥架
　　XQJ-J

2、连接螺栓
　　IS-02

3、固定压板
　　TPC-05

4、托臂
　　TB-01A
隔板　　　　XQJ-TPC-07 　

1、电缆桥架
　　XQJ-TPC

2、隔板
　　TPC-01

3、连接螺栓
　　JS-02
序号
型号
配套高度h
h1
h1
L
重量kg
备注
(h1)
(h2)
1
TPC-07-50
50/60
35
40
260
2.94
3.26
h1用于梯级式桥架。

h2用于托盘式槽式桥架。
2
TPC-07-75
75
/
65
300
/
5.98
3
TPC-07-100
100
75
90
550
5.75
8.12
4
TPC-07-125
125
/
115
260
/
11.63
5
TPC-07-150
150
125
140
300
12.96
13.04
6
TPC-07-200
200
/
190
550
/
17.04
　　　　　　PTPC-07隔板适用于在同一电缆桥架内将动力电缆与控制电缆隔开。
桥架空间布置示意图
梯级式桥架空间布置示意图

1、直接片　TPC-02 　　2、梯级式水平三通 T1-03 　　3、调宽片 TPC-01A　　
4、梯级式直通桥架　T1-01　　5、梯级式水平弯　T1-02　　6、工字钢立柱　H-01A　7、梯级式水平四通　T1-04　　8、固定压板 TPC -05　　　 9、调角片 TPC-04
10、托臂 TB-04　　　　　　　11、托臂　TB-018　　　　12、直通护罩　TPC-08　13、连接螺栓 IS-02　14、梯级式垂直转动弯通 T1-05C
托盘式桥架空间布置示意图

1、直通护罩 TPC-08　　2、连接螺栓　3、托盘式水平弯通 P-02　4、托盘式直通桥架 P-01　5、调宽片　TPC-01A　6、托盘式水平三通　P-03　7、直接片 TPC-02
8、托盘式水平四通 P-04　9、托盘式垂直转式弯通 P-05C　　10、调角片 TPC-03
11、托盘式垂直凹弯通　P-05A 　12、托臂 H-01AD　　　13、工字钢立柱 TB-01B
槽式桥架空间布置示意图

1、水平弯通　B-02A　　　　　2、水平三通 C-03A　　　　　　3、槽式直通桥架 C-01A
4、垂直上弯通　C-05E　　　　5、上角垂直三通 C-03F　　　　6、上边垂直三通　C-03D
7、垂直右上变通　C-05E　　　8、连接螺栓IS-02　　9、扣锁　10、垂直下弯通 C-05A
11、终端封头 C-01B　　　　　12、异径接头　C-06C　　　　　13、下边垂直三通　C-03E
选择与安装
适用范围
　　XQJ系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
结构特点与安装
　　XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，对您处的技术改进，扩充电缆，维护检修带来方便。
　　XQJ系列电缆桥架的安装可因地制宜，可随工艺管道架空敷设；楼板、梁下吊装；室内外墙、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装，大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
　　XQJ系列电缆桥架可水平、垂直敷设；可转角、T字型、十字形分支；可调度、调高、变径。
电缆的电缆桥架上的层次安装
　　1、电缆桥架层次排列应是弱电流控制电缆的最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排。（见下表）这种排列有利于屏蔽干扰、电力电缆冷却，方便于施工。
　　2、各层电缆桥架层间距离为：
　　　　控制电缆≥200mm
　　　　动力电缆≥300mm
　　　　机械化敷设电缆≥400
层次
电缆用途
采用电缆桥架型式及型号
电缆桥架断面
上

下
计算机电缆
带屏蔽罩的槽式或B型组合式电缆桥架XQJ-C或XQJ-ZH-01B

屏蔽控制电缆
同上

一般控制电缆
托盘式、A型组合式电缆桥架 XQJ-P、XQJ-ZH-01A

低压动力电缆
梯级式、托盘式、A型组合式电缆桥架 XQJ-T1、P、ZH-01A

高压动力电缆
带护罩梯级式、A型组合式电缆桥架 XQJ-T、ZH-01A

电缆桥架尺寸选择与计算
　　电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......
　　式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）
　　n1、n2、n3......为相应的电缆根数　　　G应小于电缆桥架的允许载荷（参照载荷曲线图表）
　　当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
　　电缆桥架宽d度的计算：1、电力电缆
　　b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
　　式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；　k1、k2、k3......为电缆间距（K值最小不应小于d/4）
　　控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
　　电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...
　　需要的托架横载面积：S=S0/40% 　　　　Ｓ＝S/h＝S0/40%h
　　式中：h为电缆桥架净高。
注意事项
　　1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
　　2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
　　3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。
　　4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
　　5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。
　　6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
　　附：电缆桥架型号表示方法
　　　XQJ---形式－－类别－－规格
　　　XQJ表示汇线桥架系列
　　　形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式）
　　　类别表示类别种类序号（用阿拉伯数字加英语字母表示）
　　　规格表示规格或规格序号（用阿拉伯数字表示）
　　　注：此样本中支架部分型号与旧样本型号略有更改，但两型号同样可以订货。

欢迎光临我公司！

德州中南复合材料有限公司

E-mail:zhongnanjituan24@
销售服务电话：[phone]

30
领跑中国玻璃钢—中国首家在新加坡上市的FRP制造商
销售电话：[phone] 15805347578
