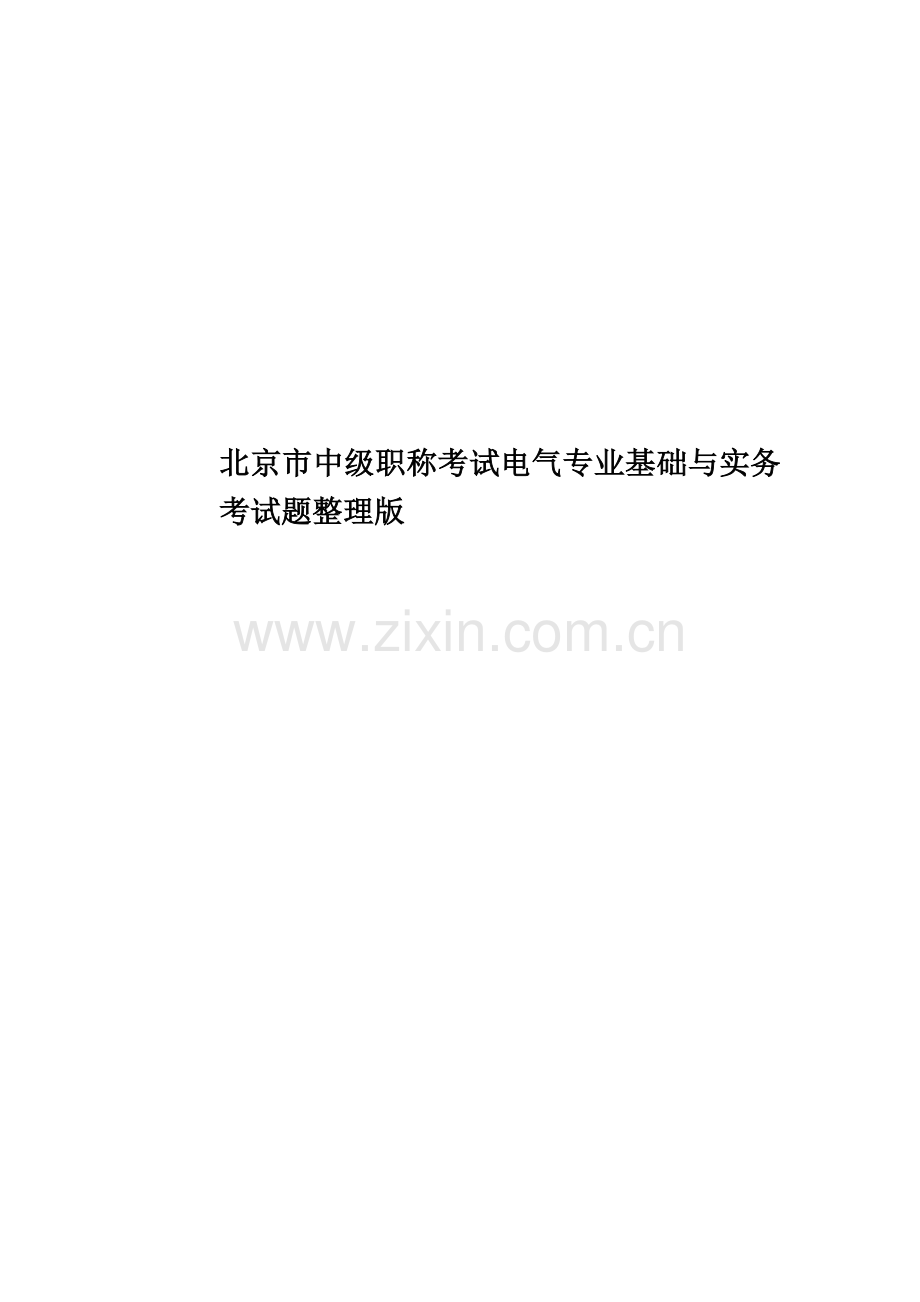

北京市中级职称考试电气专业基础与实务考试题整理版.docx

北京市中级职称考试电气专业基础与实务考试题整理版

资料仅供参考
四、简答题

1．什么叫阻抗匹配？阻抗匹配的意义是什么？ 阻抗匹配是选择适当的输入阻抗和输出阻抗,以获取最大的增益. 对于电压放大的输入级和中间放大级,为获取最大的信号电压,输入阻抗应尽量高. 为获取最大带负载能力,输出阻抗应尽量低. 对于功率放大,为获取最大的输入功率,输入阻抗应尽量与前级输出阻抗接近,输出阻抗应尽量与负载阻抗接近.

2．什么叫负反馈？负反馈的作用是什么？ 负反馈（ negative feedback）是反馈的一种。是指系统的输出会影响系统的输入，在输出变动时，所造成的影响恰和原来变动的趋势相反。 负反馈在放大电路中的作用: 直流:稳定静态工作点 交流:稳定输出,减小非线性失真,扩宽通频带

3．正反馈的作用是什么? 正反馈（positive feedback）是反馈的一种。是指一系统的输出影响到输入，造成输出变动持续加大的情形，在机械、电机、电子、化学、经济或是其它系统都会有类似的情形。 正反馈会造成系统振荡，因此大多数的系统会加入阻尼或是负反馈，避免系统因振荡造成不稳定甚至损坏。 化学或核反应的正反馈会导致爆炸 放大电路中正反馈的作用: 电压-电流转换电路 自举电路 在阻容耦合放大电路中,常在引入负反馈的同时,引入适当的正反馈,以提高输入电阻.

3．为什么输入级的输入阻抗要高？提高输入阻抗有哪些办法？ 提高输入阻抗的理由: 减小信号源或前级内阻上的电压损失,以获得较高的输入电压.减小输入电流,降低对信号源或前级的要求. 作为前级的负载电阻,不太多降低前级的放大倍数
提高输入阻抗的办法:
1)采用高输入阻抗的场效应管作为输入级
2)采用深度串联负反馈
3)采用差动放大电路作为输入级
4)采用射极输出器作为输入级
其它: 放大电路与信号源相连就成为信号源的负载, 输入阻抗越大,表明放大电路从信号源索取的电流越小.放大电路所得到的输入电压Ui越接近信号源电压Us

4．稳定放大电路的工作有哪些措施？原理是什么？
1)采用交流负反馈电路 一是提高放大电路的稳定性 二是经过输入信号与反馈信号的叠加,减小非线性失真 三是延缓在低频区和高频区放大倍数下降的速度,扩展通频带.
2)合理静态工作点,并采用直流负反馈,如采用共基极分压偏置放大电路,稳定静态工作点.
3)采用差动电路作为输入级,克服零点漂移.
4)减小晶体管极间分布电容,扩展通频带,以减小频率失真
5)提高输入阻抗和减小输出阻抗,以减小信号源波动和负载波动的影响.
6)采用高质量稳压电源,以减小电源波动的影响.

10．同轴电缆的阻抗主要和哪些因素有关？
D——绝缘外径；
d——导体外径；
dw——编织（缠绕）导体直径；
K1——导体有效直径系数

11．接地在电路中的作用是什么？

（1）接地使整个电路系统中的所有单元电路都有一个公共的参考零电位，保证电路系统能稳定地工作。
（2）防止外界电磁场的干扰。机壳接地能够使得由于静电感应而积累在机壳上的大量电荷经过大地泄放，否则这些电荷形成的高压可能引起设备内部的火花放电而造成干扰。另外，对于电路的屏蔽体，若选择合适的接地，也可获得良好的屏蔽效果。
（3）保证安全工作。当发生直接雷电的电磁感应时，可避免电子设备的毁坏；当工频交流电源的输入电压因绝缘不良或其它原因直接与机壳相通时，可避免操作人员的触电事故发生。另外，很多医疗设备都与病人的人体直接相连，当机壳带有110V或220V电压时，将发生致命危险。

五、案例分析题
