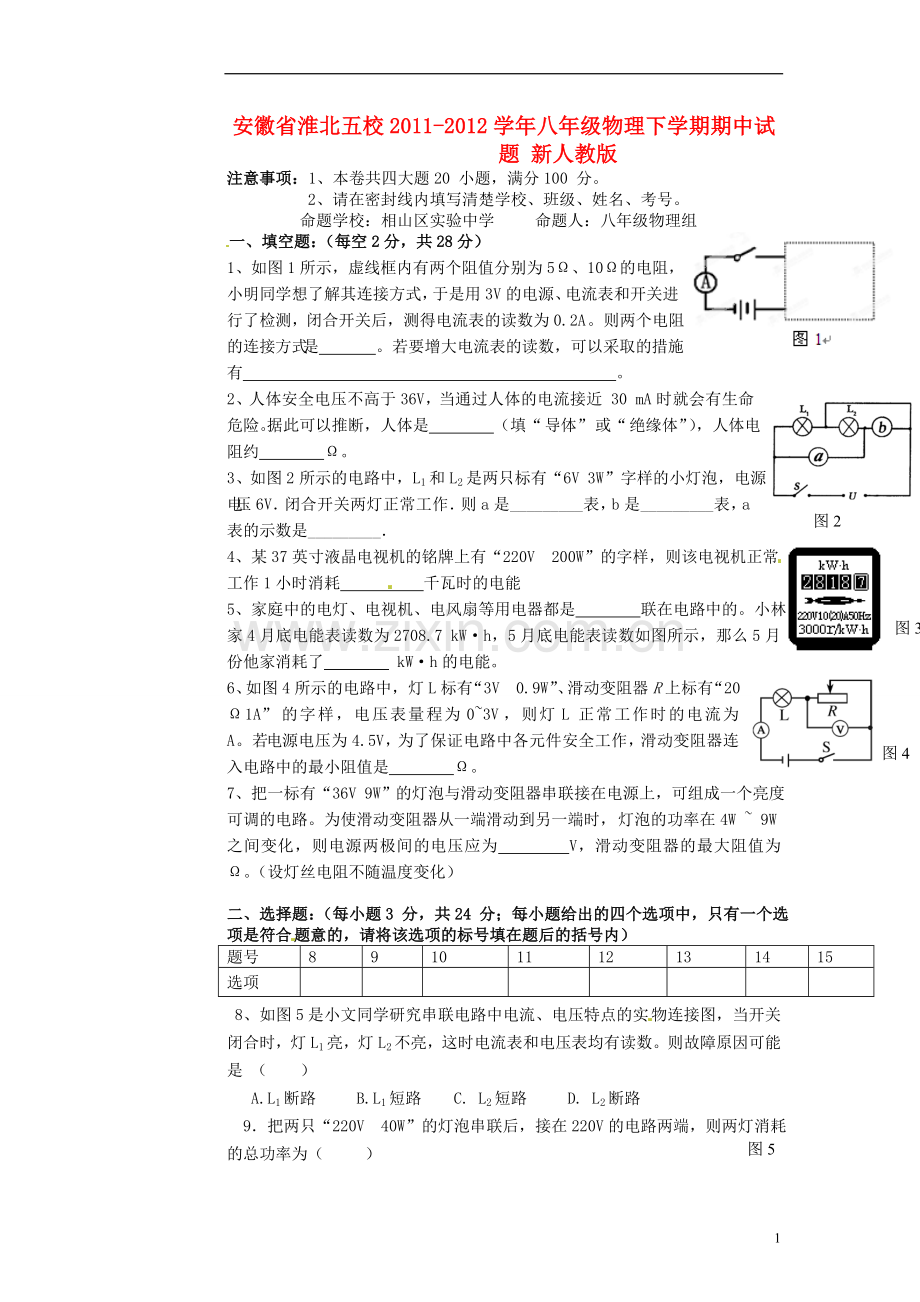

安徽省淮北五校2011-2012学年八年级物理下学期期中试题 新人教版
注意事项：1、本卷共四大题20 小题，满分100 分。
2、 请在密封线内填写清楚学校、班级、姓名、考号。
命题学校：相山区实验中学 命题人：八年级物理组
一、填空题：（每空2分，共28分）
1、如图1所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是 。若要增大电流表的读数，可以采取的措施有 。
2、人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
图2
3、如图2所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是_________表，b是_________表，a表的示数是_________．
4、某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗 千瓦时的电能
图3
5、家庭中的电灯、电视机、电风扇等用电器都是 联在电路中的。小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图所示，那么5月份他家消耗了 kW·h的电能。
图4
6、如图4所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是 Ω。
7、把一标有“36V 9W”的灯泡与滑动变阻器串联接在电源上，可组成一个亮度可调的电路。为使滑动变阻器从一端滑动到另一端时，灯泡的功率在4W ~ 9W之间变化，则电源两极间的电压应为 V，滑动变阻器的最大阻值为 Ω。（设灯丝电阻不随温度变化）

二、选择题：（每小题3 分，共24 分；每小题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填在题后的括号内）
题号
8
9
10
11
12
13
14
15
选项

8、如图5是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是 （ ）
A.L1断路 B.L1短路 C. L2短路 D. L2断路
图5

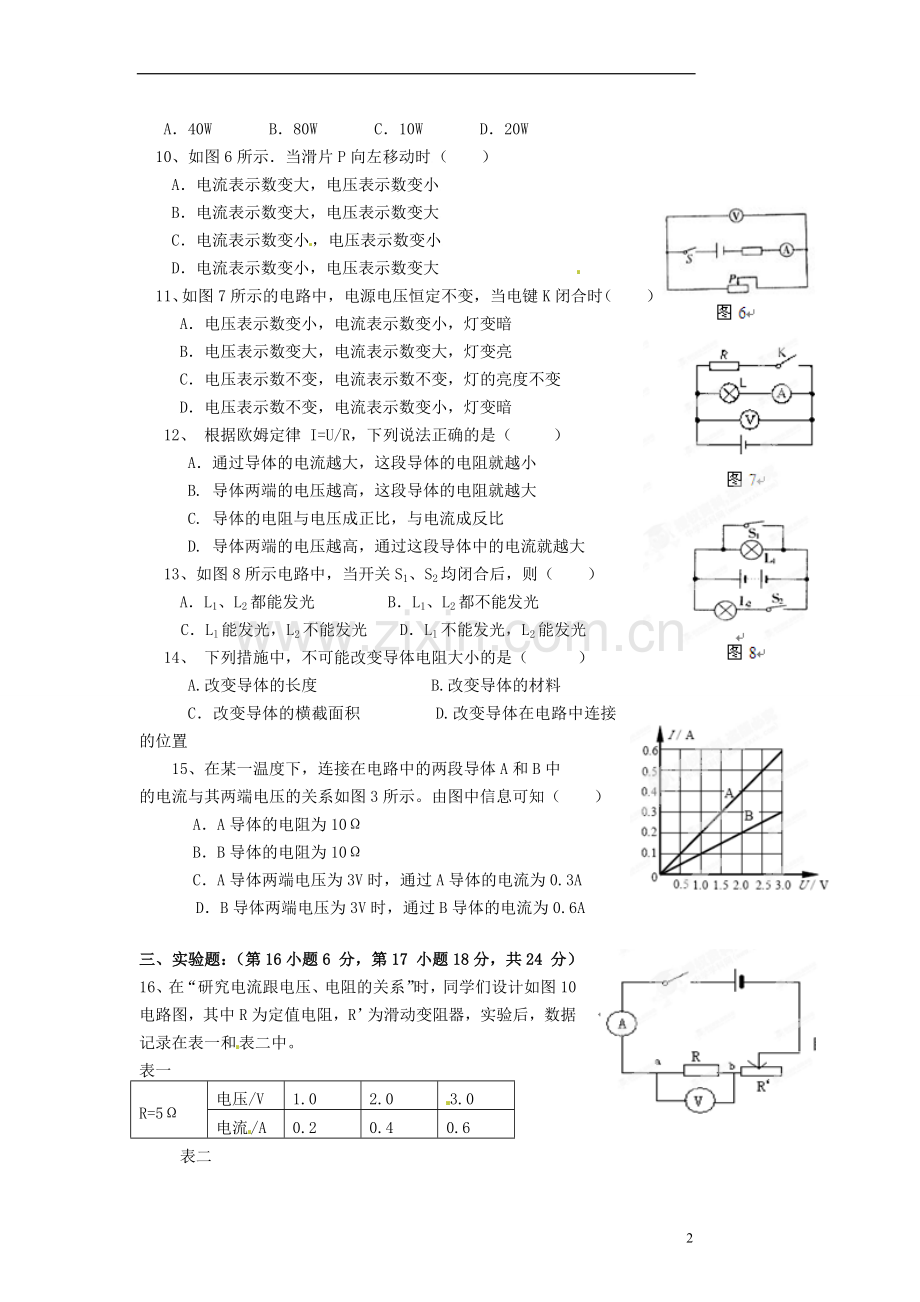

9．把两只“220V 40W”的灯泡串联后，接在220V的电路两端，则两灯消耗的总功率为（ ）
A．40W B．80W C．10W D．20W
10、如图6所示．当滑片P向左移动时（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
11、如图7所示的电路中，电源电压恒定不变，当电键K闭合时（ ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
12、 根据欧姆定律 I=U/R，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越高，这段导体的电阻就越大
C. 导体的电阻与电压成正比，与电流成反比
D. 导体两端的电压越高，通过这段导体中的电流就越大
13、如图8所示电路中，当开关S1、S2均闭合后，则（ ）
A．L1、L2都能发光 B．L1、L2都不能发光
C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光
14、 下列措施中，不可能改变导体电阻大小的是（ ）
A.改变导体的长度 B.改变导体的材料
C．改变导体的横截面积 D.改变导体在电路中连接的位置
15、在某一温度下，连接在电路中的两段导体A和B中
的电流与其两端电压的关系如图3所示。由图中信息可知（　　）
A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A

三、实验题：（第16小题6 分，第17 小题18分，共24 分）
16、在“研究电流跟电压、电阻的关系”时，同学们设计如图10电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
表一
R=5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
表二
U=3 V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
图10
（1）根据表中实验数据，可得出如下结论：
由表一可得：_________________________________________________。
由表二可得：_________________________________________________。
17、在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，将图中的实物电路连接完整。
(3)闭合开关前，图中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为
V，若他想测量小灯泡的额定功率，应将图中滑片P向 　 （选填“A”或“B”）端移动，使电压表的示数为2.5V。

(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。

图23
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
（7）如移动滑片P发现两表示数均比较小且不变，则原因为

四、计算：（6分、8分、10分，共24分）
18、当多个电阻并联时，其等效电阻称为并联电路的总电阻。
请推证：将两个电阻Rl、R2并联起来，其总电阻R总与R1、R2的关系为：

19、如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。
（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？

20、如图所示电路中，Rl=2Ω，R2=3Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。设电源电压不变.求：
(1)电源电压；
(2)灯泡的额定功率；

2011-2012学年度八年级下学期期中联考
物理答案
一、 填空题：（每空2分，共28分）

二、 选择题：

8、 C 9、D 10、A 11、C 12、D 13、B 14、D 15、B

三、 实验题：

16、 电阻一定时，导体的电流与导体两端的电压成正比

电压一定时，导体的电流与导体的电阻成反比

四、 计算：

18、略

19、（1） 3V （4分） （2）0.15A （4分）

20、（1） 3V （5分） （2）1.5W （5分）
