电大机械制图第二次作业参考答案

第二次作业覆盖教材第3章的内容：组合体投影图的画法、读法及尺寸注法。这部分作业共计11个大题，现给出本次作业全部答案（红色图线）和部分作业题的讲评。

1． 已知切割体的两个投影，求作第三个投影（5分）

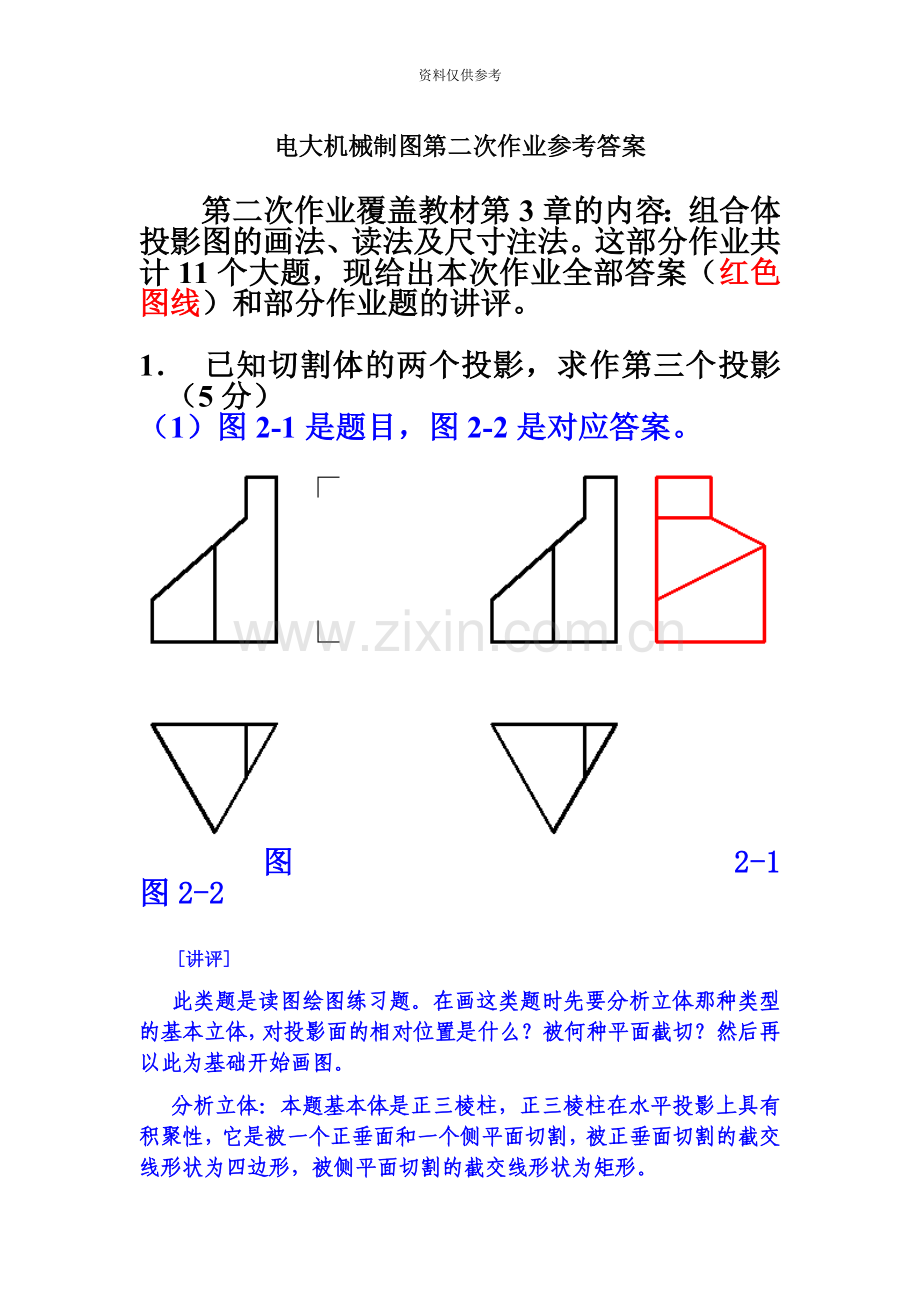

（1）图2-1是题目，图2-2是对应答案。
图 2-1 图2-2

[讲评]
此类题是读图绘图练习题。在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图。
分析立体：本题基本体是正三棱柱，正三棱柱在水平投影上具有积聚性，它是被一个正垂面和一个侧平面切割，被正垂面切割的截交线形状为四边形，被侧平面切割的截交线形状为矩形。
作图步骤：
1） 画三棱柱基本体侧面投影，如图2-3所示；
2） 画三棱柱被侧平面切割的截交线，如图2-4中兰线所示；

图 2-3 图 2-4
3） 画三棱柱被正垂面切割后的截交线，如图2-5中品红线所示
4） 整理图线。
擦掉被切割了的轮廓线和作图线，加粗加深可见轮廓线即可，如图2-6所示。
图 2-5 图2-6

（2）图2-7为答案和保留的作图线。

图 2-7
（3） 答案和保留的作图线 （4） 答案和保留的作图线

完成（2）、（3）、（4）题投影图的方法与步骤与（1）题相似，都是在分析切割立体的基础上确定画图步骤，从而逐步地补画出第三个投影来。

2． 已知切割体的两个投影，求作第三个投影。（不可见线画虚线）。（5分）
（1） 图2-11为红色图线为本题答案。
图2-8为水平截面截切立体截交线画法，图2-9为正垂面截切立体截交线画法，图2-10整理外轮廓线，加粗加深图线画法，图2-11是去掉各种辅助作图线后的图，即为本题答案。

图2-8 图 2-9

图2-10 图2-11

（2）下图中左边三投影图为本题详解过程，右边红色图线为本题答案。

（3）下图是有作图过程的答案 （4）下图是有作图过程的答案

（3）下图是本题答案 （4）下图是本题答案

3． 已知切割曲面立体的两个投影，求作第三个投影（不可见线画虚线）。（10分）

（1）答案（作业线需保留） （2）答案（作图线需保留）

（3）答案（作业线需保留） （4）答案（作图线需保留）

（5）答案（作业线需保留） （6）答案（作图线需保留）

（7）答案（作业线需保留） （8）答案（作图线需保留）

4．已知相贯体的两个投影，用近似画法求作第三个投影（不可见线画虚线）。（10分）

（1）答案（作业线需保留） （2）答案（作图线需保留）

（3）答案（作业线保留） （4）答案（作图线保留）

4． 利用辅助平面求画圆柱与圆锥的相贯线。（10分）
答案（作图线保留）

5． 根据立体图上所标注的尺寸，按1：1画出复杂组合体的三面投影图。（10分）
（1）答案

（2）答案

6． 补全复杂组合体投影图上所缺图线。（10分）
（1）答案 （2）答案

（3）答案

8．补画第三投影。（10分）
（1）答案

（2）答案

（3）答案

（4）答案

9．补画第三投影。（10分）
（1）答案

（2）答案

（3）答案

（4）答案

10．标注组合体尺寸（尺寸数值按1：1从图中量取整数）。（10分）
（1）答案
（2）答案
11．根据两投影求第三投影，并标注尺寸（尺寸数值按1：1从图中量取整数）。（10分）
（1）答案

（2）答案
