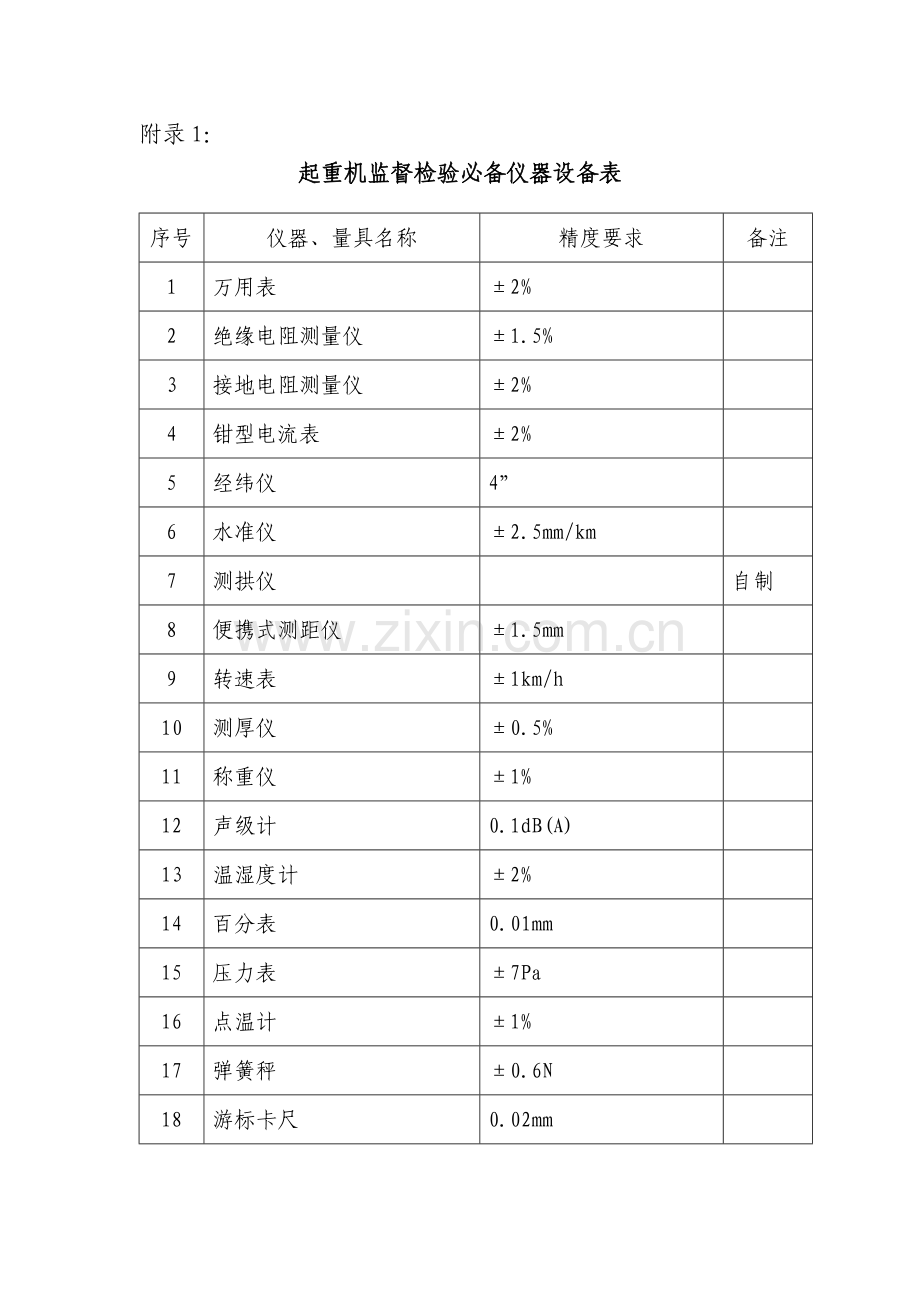

附录1：
起重机监督检验必备仪器设备表

序号
仪器、量具名称
精度要求
备注
1
万用表
±2%

2
绝缘电阻测量仪
±1.5%

3
接地电阻测量仪
±2%

4
钳型电流表
±2%

5
经纬仪
4”

6
水准仪
±2.5mm/km

7
测拱仪

自制
8
便携式测距仪
±1.5mm

9
转速表
±1km/h

10
测厚仪
±0.5%

11
称重仪
±1%

12
声级计
0.1dB(A)

13
温湿度计
±2%

14
百分表
0.01mm

15
压力表
±7Pa

16
点温计
±1%

17
弹簧秤
±0.6N

18
游标卡尺
0.02mm

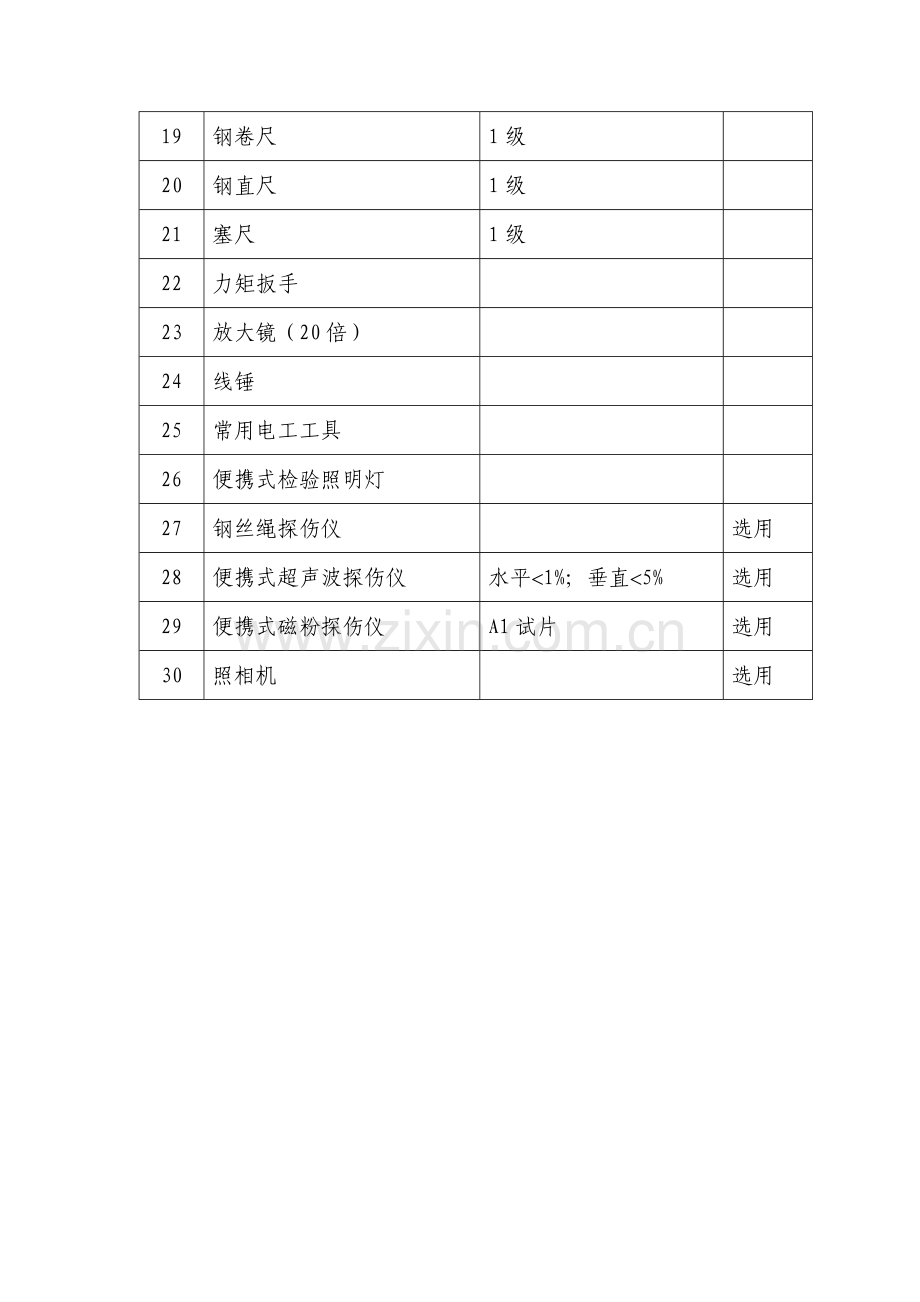

19
钢卷尺
1级

20
钢直尺
1级

21
塞尺
1级

22
力矩扳手

23
放大镜（20倍）

24
线锤

25
常用电工工具

26
便携式检验照明灯

27
钢丝绳探伤仪

选用
28
便携式超声波探伤仪
水平<1%；垂直<5%
选用
29
便携式磁粉探伤仪
A1试片
选用
30
照相机

选用

附录2：
起重机监督检验内容要求与方法
桥架型起重机
检验
项目
项目
编号
检 验 内 容 与 要 求
检 验 方 法
1.
技
术
资
料
1.1
制造单位应提供有效的资格证明、产品出厂合格证、安装使用维护说明书等随机文件；必要时应提供型式试验报告。
查阅资料。
1.2
安装单位应提供：
a.施工情况记录和自检报告；
b.安装过程中事故记录与处理报告；
c.安装过程中经制造单位同意的变更设计的证明文件。
查阅资料。
1.3
改造（大修）单位除提供1.2项要求的内容外，还应提供改造（大修）部分的清单、主要部件合格证、改造部分经改造单位批准并签章的图样和计算资料。
查阅资料。
1.4
使用单位应提供注册登记和运行管理制度资料以及设备技术档案（内容包括1.1、1.2和1.3项要求的资料，维修保养、常规检查和故障与事故的记录等）。新增设备的验收检验此项仅核查运行管理制度资料。
查阅资料。
2.
作业
环境
及
外观
2.1
用于尘、毒、辐射、噪音、高温等有害环境作业的起重机，应有保护司机安全与健康必要的防护措施。
现场检查。
2.2
起重机明显部位应有清晰的额定起重量标志和质量技术监督部门的安全检验合格标志。
外观检查，定期检验和改造（大修）后验收检验时查检验合格标志。
2.3
大车滑线、扫轨板、电缆卷筒应涂红色安全色。吊具、台车，有人行通道的桥式起重机端梁外侧、夹轨器、大车滑线防护板应有黄黑相间的安全色。
外观检查。
2.4
起重机上和其运行能达到的部位周围的人行通道和人需要到达维护的部位，固定物体与运动物体之间的安全距离不小于0.5m，无人行通道和不需要到达维护的部位，固定物体与运动物体之间的安全距离不小于0.1m。如安全距离不够，应采取有效的防护设施。
外观检查，必要时用钢卷尺测量。
2.5
起重机上应有安全方便的检修作业空间或提供辅助的检修平台。
外观及作业现场检查。
2.6
通向起重机及起重机上的通道应保证人员安全、方便地到达，任何地点的净空高度应不低于1.8m，其梯子、栏杆和走台应符合GB6067的有关规定。
外观检查，必要时用钢卷尺和测力装置测量。
3.
金
属
结
构
3.1
主要受力构件不应整体失稳、严重塑性变形和产生裂纹。整体失稳时不得修复，应报废；产生严重塑性变形使工作机构不能正常运行时，如不能修复，应报废；在额定载荷下，主梁跨中下挠值达到水平线下S/700时，如不能修复，应报废；发生锈蚀或腐蚀超过原厚度的10％时应报废；产生裂纹应修复或采取措施防止裂纹扩展，否则应报废。
外观检查，必要时用钢直尺、测厚仪等工具或仪器测量；计算承载能力。主梁下挠的测量方法同3.3上拱度的测量方法。
