proe分模的几种方法
转自 大连网上模具园技术论坛 by pbg)

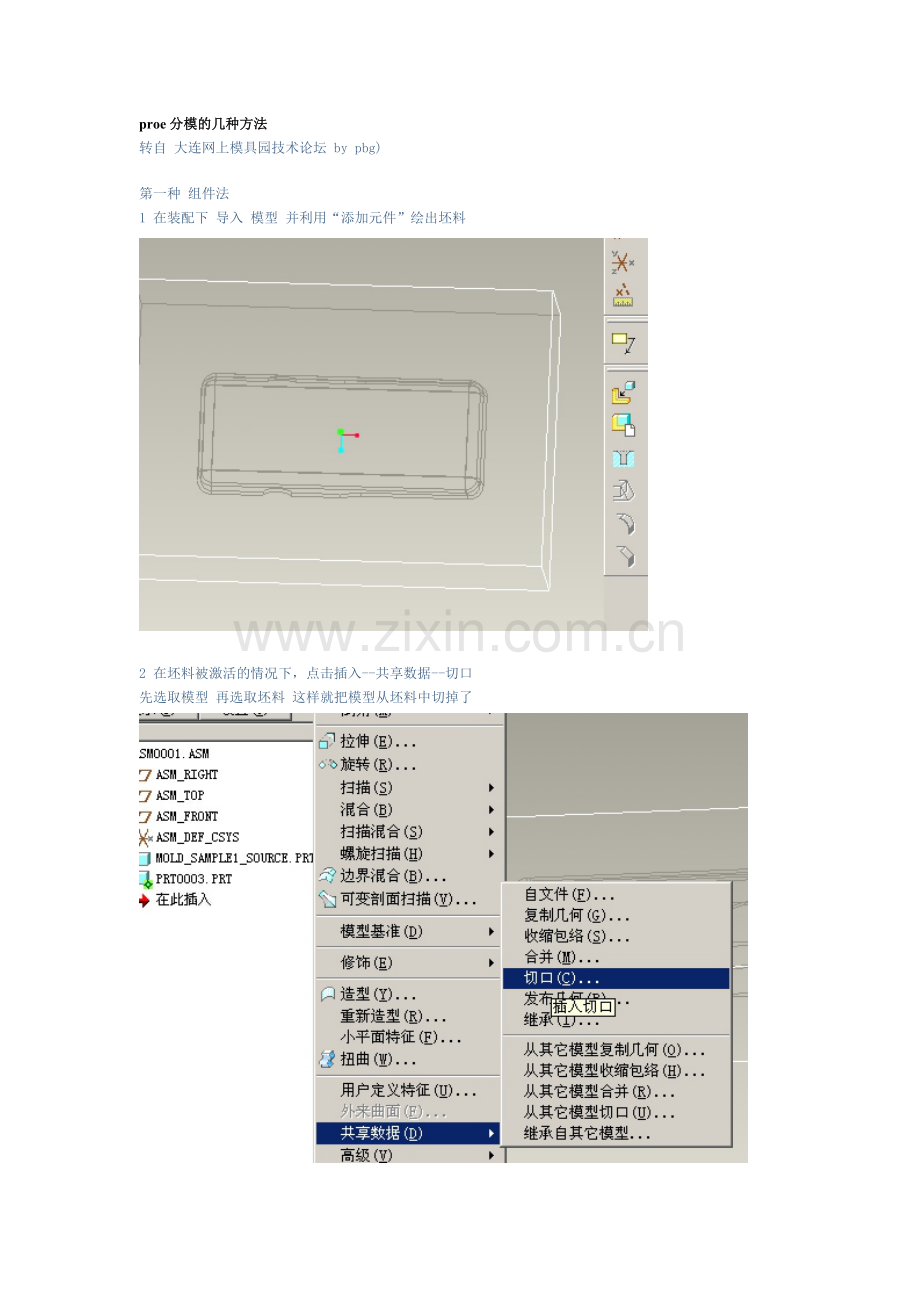

第一种 组件法
1 在装配下 导入 模型 并利用“添加元件”绘出坯料

2 在坯料被激活的情况下，点击插入--共享数据--切口
先选取模型 再选取坯料 这样就把模型从坯料中切掉了

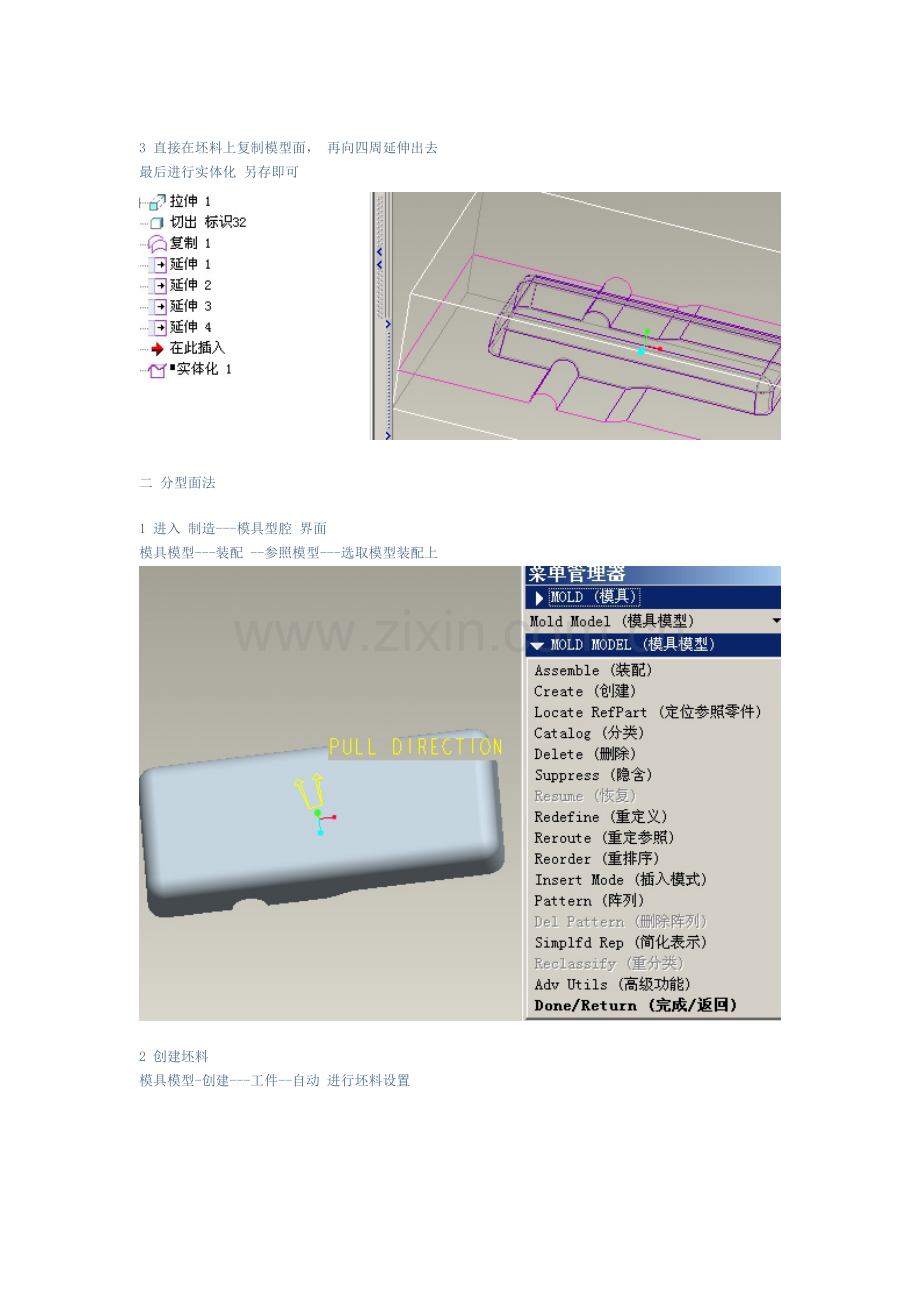

3 直接在坯料上复制模型面， 再向四周延伸出去
最后进行实体化 另存即可

二 分型面法
1 进入 制造---模具型腔 界面
模具模型---装配 --参照模型---选取模型装配上

2 创建坯料
模具模型-创建---工件--自动 进行坯料设置

3、 做好坯料后，添加收缩率 这个就不多说了
创建分型面， 这个分型面 我用了着色和延拓， 当然还可以用侧面影像线
或者复制等， 分型面--创建---增加--着色
产生曲面后点击延拓拔去面边向四周延拓

4 点取 模具体积块--分割
点取 模具元件---抽取
点取 铸模--创建
点取 模具进料口--定义间距--定义移动 把模具分开

三 体积块法

在二中 创建完坯料、加完收缩率后，直接点击 模具体积块-创建--草绘-拉伸、实体
创建如图实体
2 点击 聚合 --封闭---完成---曲面和边界--完成
-- 点选模型内侧底部面做种子面 --选取模型的边条作为限制曲面
如图

3 点取 完成---顶平面和全部环--完成---选取要延伸到的模具坯料的底面--完成--仍然选取坯料底面用来盖住闭合的体积块。--完成
即可得到如图体积块

4 点击 模具体积块--分割--两个体积块、所有工件--完成-- 选择刚刚作的体积块--确定
即得到了两个分割后的体积块

剩下的 就和 二 一样进行 抽取 铸模 定义间距拉
我就不再多说了
