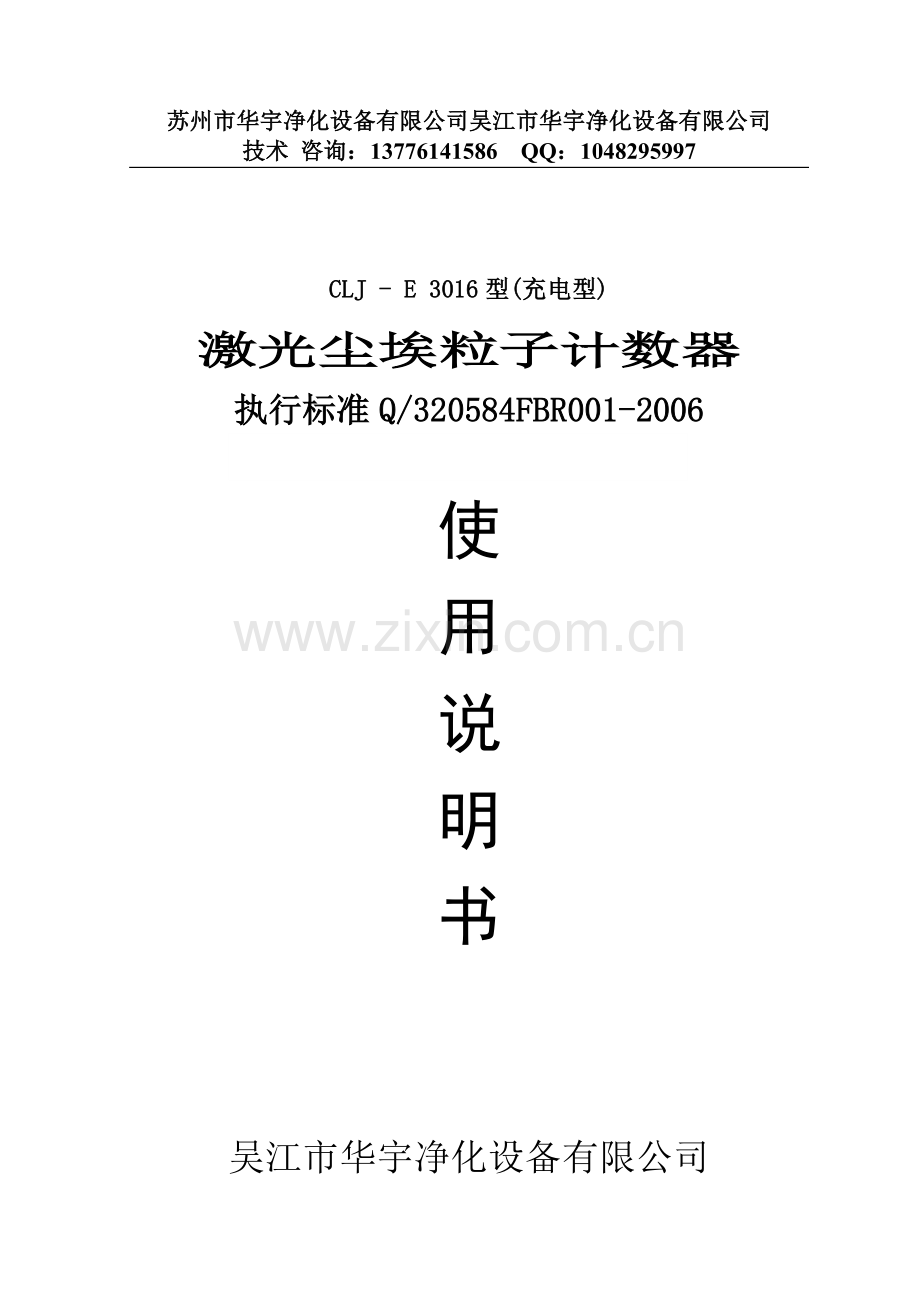

CLJ - E 3016型(充电型)
激光尘埃粒子计数器
执行标准Q/320584FBR001-2006

使
用
说
明
书

吴江市华宇净化设备有限公司

一、用途
CLJ-E3016型激光尘埃粒子计数器（以下简称仪器）是用来检测净化环境中单位体积内所含尘埃颗粒数的计数仪器。
本仪器空气采样量为2.83 L/min（即 0.1 立方英尺/每分钟），符合国际通用标准美国联邦标准209E (92年9月16日公布)的要求，便于与国际接轨，能直接检测100级，1000级，10000级，100000级，300000级，1000000的洁净环境。
本仪器的全部指标都按照企业标准（Q/320584FBR001-2002）严格生产，按国家计量局颁布的 JJG 547—1988 检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果。本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，本机可存储1000组数据，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便，本仪器还带有净化级别报警功能，可应用于洁净室洁净度监控。因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。（面板布置见：附图一 前面板布置图、附图二 后面板布置图）
本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果。(此功能现为选购件)
二、工作原理
本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计。
本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。
三、特点
根据美国FS-209E标准,我国JGJ-90《洁净室施工及验收规范》，制药行业GMP规范等标准要求，以及我国多数用户的实际使用要求，CLJ-E3016型选用激光光源，把仪器的粒径灵敏度保持在0.3μm水平上，确保0.5μm粒径的准确度，满足洁净度100级的测量。
该产品主机功能是测量尘埃粒子的粒径（0.3μ,0.5μ, 1μ ,3.0μ,5.0μ，10μm，分六档）和含尘颗粒数。
该产品由于传感器及其电路的改进和集成化，体积较小，重量轻。
该产品机内软件编进了国家标准《医药工业洁净室（区）悬浮粒子的测试方法》（GB/T16292-1996）中关于置信上限（UCL）的标准，能自动按95%的置信度作出洁净等级判别，同时还可以2.83升/分（0.1立方英尺/分）与28.3升/分（1立方英尺/分）每立方米的自动转换，方便用户使用。
该产品出厂之前整机性能全部按国家计量颁发的JJG547-88尘埃粒子计数器检定规范要求进行，确保机器质量。
四、主要技术参数和性能
测量尘埃的技术参数及性能：
（1） 允许被测试空气的含尘浓度≯10 万颗/2.83L
（2） 空气采样流量：CLJ-E301型： 2.83 L/min
（3） 洁净室（区）空气洁净度级别表：(ISO14644-1部分内容)
洁净度级别
尘粒最大允许数/立方米
尘粒最大允许数/2.83升
≥0.5μm
≥5μm
≥0.5μm
≥5μm
100级
3,520
29
10
0
1000级
35,200
293
100
0
10,000级
352,000
2,930
996
8
100,000级
3,520,000
29,300
9,962
83
300,000级
10,560,000
87,900
29,885
249
1000,000级
35,200,000
293,000
99,616
829
（4） 粒径通道：0.3μ,0.5μ, 1μ ,3.0μ,5.0μ，10μm 六档
（5） 温湿度测量范围：0-50℃±1℃，20%-95%RH±5%RH(选购)
（6） 采样周期：分十档1 min～10 min
（7） 自净时间：＜15 min
（8） 工作环境：温 度：20～35℃
相对湿度：≤75%RH
仪器应在无腐蚀性的空气环境中使用。
（9） 工作时间：8 小时
（10） 电 源：内置锂聚合物充电电池,充电器：AC100-245V±10% 50Hz/60Hz ；
（11） 功 耗：20 W
（12） 外形尺寸：200×110×280 （mm）
（13） 重 量：2.5 Kg

五、整机功能
1．粒径分挡 0.3μ,0.5μ, 1μ ,3.0μ,5.0μ，10μ（μm）六档
2．采样时间 1～10分钟
3．采样点数（A） 2～9点设定
4．每点采样次数（L） 3～10次设定
5．六档粒径尘埃浓度同时检测，依次数字显示或自选粒径显示。
6．显示或打印可将2.83升/分(0.1Ft3)内所含颗粒转换成28.3升/分(1Ft3)或1m3所含颗粒数。
7．可存储1000数据在本机内，断电后数据不丢失。并可随时查看和打印数据。
8、仪器带级别报警功能，可对洁净室100级，1000级，10000级，100000级，300000级，1000000级超标后报警。
9、显示或打印当前温度和湿度的数值。
六、注意事项
当机器在进入不同环境温度时，特别是低温环境进入高温环境时，水汽可能在仪器上结露，必须待机器稳定一段时间，再通电进行测量各项数值。
七．使用方法
1 开机
1.1 把仪器水平放置在桌面上
1.2 接好电源线，按下电源开关键，键内指示灯亮，本机开机仪器已处与等待状态，并预热15分钟。
2 实时时钟校正
它可以正确指示某一次测量工作的年、月、日、时，并能打印出来，为用户存档提供方便。
（1）开机及后仪器即可进行实时时钟校正。
（2）按一下 键或 键，将相应的菜单指示灯亮移动到“时钟设置”，按下“确定”键后，数码将按顺序显示“年份、月份、日数、小时、分钟”可按“ ”或“ ”键，调节数字，用“确定”键选择调整的位置。
（3）在打印测量数据的同时打印实时时钟数、采样单位、采样周期。
（4）一般情况实时时钟无须经常校正，但在长期不用后再次测量时进行校正，也是必要的。
3.测量周期设定(开机后及在待机状态进行)
（1）按一下 键或 键，将相应的菜单指示灯亮移动到“周期设置”，按下“确定”键后，如果测量周期定为1分钟一次，本仪器出厂时设定为1分钟。如果测量周期不为1分钟，则必须进行设定用 或 键。
4.设定采样点数及每一点的采样次数(设定UCL) (待机状态进行)
（1）按一下 键或 键，将相应的菜单指示灯亮移动到“UCL设置”，按下“确定”键后，可通过 或 键输入需要的测量点数(A), 采样次数(L ) 按下“确定”键设定完毕后既可使用UCL测量后自动判断净化级别。
5.设定采样位置(待机状态进行)
（1）按一下 键或 键，将相应的菜单指示灯亮移动到“位置设置”，按下“确定”键后，可通过 或 键输入需要的设定点数按下“确定”键设定完毕后既可使用
6.测量尘埃
通过上述设定后，就可按国家标准《医药工业洁净室（区）悬浮粒子的测试方法》（GB/T16292-1996）来进行下述步骤的测量。
（1）按下“测量”键，该指示灯亮，仪器即进入测量状态，再按“UCL” 键，“UCL”及“打印”相应的指示灯亮。
（2）把采样塑料管从后面板的接嘴上拔下，接上采样头。
（3）调节流量调节旋钮，使流量浮子的上端面与流量计表面的刻线相齐，即为每分钟2.83升。
（4）把采样头放在第一采样点位置上测量，每次测试完就自动打印一次测试结果。
（5）当第一采样点的采样次数达到设定次数，键“UCL”的指示灯会自动熄灭，表示第一采样点结束，可把采样头移至第二采样点，待数据稳定后（在移动采样头时对气流有所干扰），按下“UCL”键该指示灯又亮，测试又开始，依次类推直至各采样点全部测定完毕，最后仪器自动打印出0.5μm及5μm的95%置信度UCL值，单位均为颗/m3，并作出净化等级的判断。
7、几个键的说明
“测量”键、“存储”键、“查看”键、“报警”键 “程显”键
（1）按“测量”键，这时仪器即开始测量，面板上数码管显示，左方显示粒径档，右方显示为大于等于该粒径档在2.83升（即0.1立方英尺）内的颗粒。显示数呈连续跳动变化，跳得快说明空气中颗粒浓度高，跳得慢颗浓度低，一次测量结束自动清零，立即重新第二次测量，每次测量值只能打印记录。可通过△或▽键来选择显示的粒径。
（2）“存储”键，当按一下该键，该指示灯亮则测量值即存储到机内。
（3）“查看”键，当按一下该键，该显示序号和测量值，按一下 键或 键，选择序号查看测量值并可打印历史数据。
（4）“报警”键，当按一下该键，该指示灯亮则测量值如大于报警级别则仪器报警直到关闭报警。
报警设置：按一下 键或 键，将相应的菜单指示灯亮移动到“报警设置”，按下“确定”键后，可通过 或 键来设定报警级别（100，1000，10000，100000，300000级，1000000级）
（5）“程显”键，当按一下该键，依次循环显示六通道各粒径的实时数据,每相隔10秒依次显示每个粒径的数值。
（6）“选显”键，当按下此键后测量数据为上一周期的量，并一个周期刷新一次。
8、测量结束工作
（1）测量结束不要立即关机，把采样头拔出并把塑料管插入后面板的接嘴上，使管路密封，同时让仪器继续工作3-5分钟以清除管路系统中的尘埃。
（2）当0.5μm显示数接近0时关掉电源，仪器用清洁塑料袋包装好。
