整流柜使用说明书.doc

KGHS-1010A/0-53V电解电源

使 用 说 明 书

天津市天整整流器有限公司

2010/4/16

9

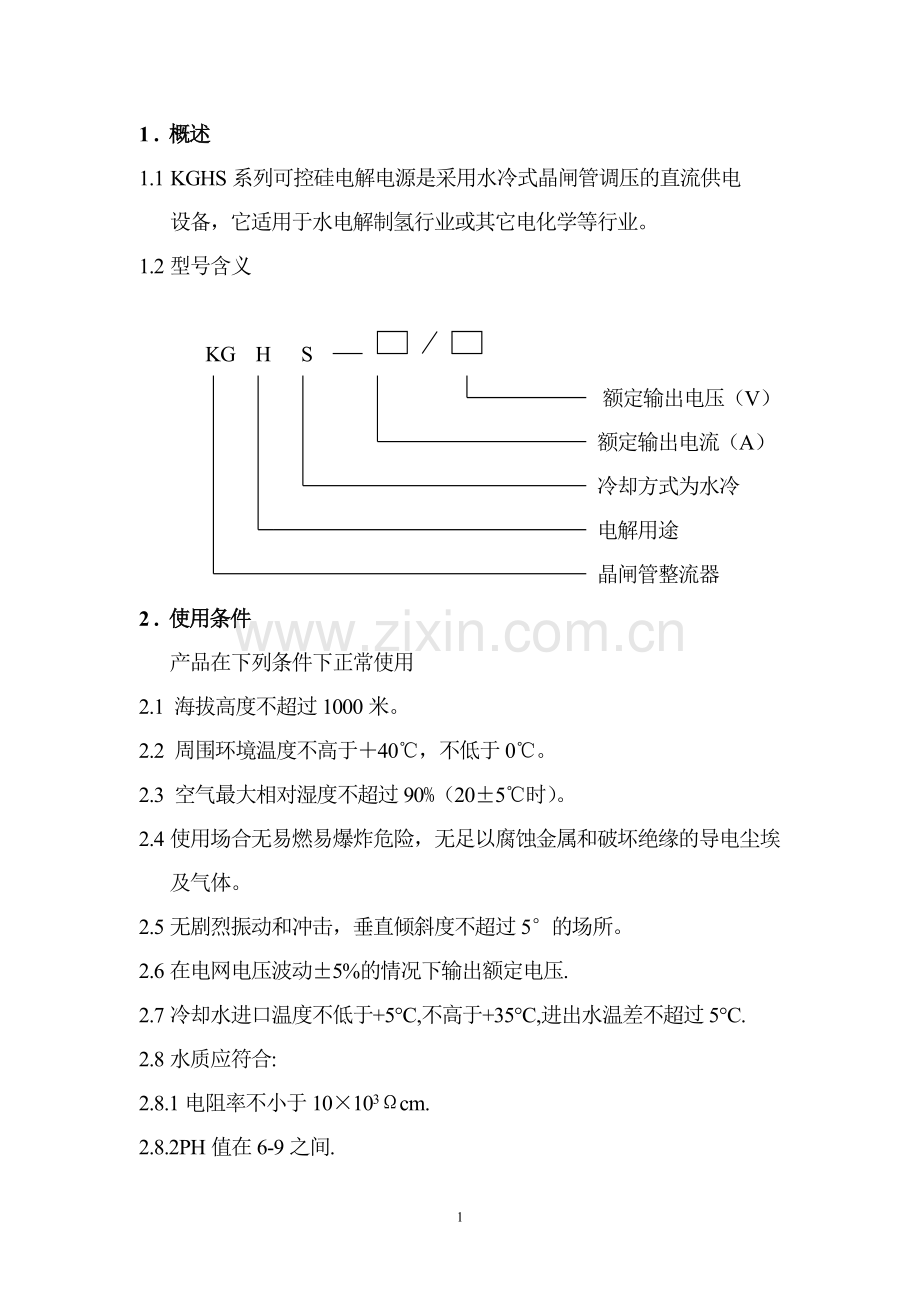

1 . 概述
1.1 KGHS系列可控硅电解电源是采用水冷式晶闸管调压的直流供电
设备，它适用于水电解制氢行业或其它电化学等行业。
1.2型号含义

KG H S
额定输出电压（V）
额定输出电流（A）
冷却方式为水冷
电解用途
晶闸管整流器
2 . 使用条件
产品在下列条件下正常使用
2.1 海拔高度不超过1000米。
2.2 周围环境温度不高于＋40℃，不低于0℃。
2.3 空气最大相对湿度不超过90%（20±5℃时）。
2.4使用场合无易燃易爆炸危险，无足以腐蚀金属和破坏绝缘的导电尘埃
及气体。
2.5无剧烈振动和冲击，垂直倾斜度不超过5°的场所。
2.6在电网电压波动±5%的情况下输出额定电压.
2.7冷却水进口温度不低于+5°C,不高于+35°C,进出水温差不超过5°C.
2.8水质应符合:
2.8.1电阻率不小于10×103Ωcm.
2.8.2PH值在6-9之间.
2.8.3当冷却水含有特殊熔质时,其分析检验标准为GB3859-83第4.1.2.4④项之规定.
2.8.4进水口必须加过滤网。
3 . 主要技术参数及性能
3.1参数规范
型 号 规 格
输 入
输 出
线电压（V）
线电流（A）
电压（V）
电流（A）
KGHS—1010A/0-53V
380
112
53
1010

3.2供电电源为三相四线制，交流电压380V±5%，频率为50Hz。
3.3直流输出电压、电流在额定范围内0-100%连续可调，负载等级Ⅰ级。
3.4具有手动转换的稳流或稳压两种运行功能，稳流精度±2%, 稳压精度±2%。
3.5具有具有远控整流柜启动，停止功能。
3.6整流柜经内部变换器（对于电压为0-75V/4-20mA，对于电流为0-1500A/4-20mA）输出一个与整流电流，整流电压成正比例的4-20mA电流信号给外部的PLC，对于PLC输入的4-20mA电流信号可进行自动调节整流输出。
3.7对于主回路的过流、快熔断、缺相、缺水、晶闸管超温、外部故障、急停具有故障声光报警并切断主回路等保护功能。
3.8整流柜抗电网等级B级。
3.9整流柜直流输出为单正极、双负极，并有总电流=左槽电流+右槽电
流的对应关系。
4 . 结构特点及外形尺寸
4.1柜体采用GGD类型，可与低压配电柜并列安装使用，外壳防护等级 IP-20(GB4208-84)
4.2柜内装有三相桥晶闸管整流电路及其水冷散热器，晶闸管触发控制器，
快熔，熔断器，交流接触器及继电器等电气控制元件。并装设有水表,电
接点压力表.
4.3门面板装有输出电压、电流等指示仪表以及指示灯、控制开关、操作
按钮和调节旋钮等。
4.4交流输入在柜体后上部，直流输出在柜体后下侧，柜体前后开门，便于维护与检修。
4.5外形尺寸
型 号 规 格
外 形 尺 寸（mm）
宽（B）
深（D）
高（H）
KGHS—1010A/0-53V
1000
1000
2000

5 . 工作原理
5.1电气原理图（见附图）
5.2原理方框图
整 流
变压器
（TR）
三相桥晶闸管整流电路 1-6VT

三相交流输入 直流输出

过流、快熔断等保护
电流信号取样
电压信号取样

缺相保护
（KX）

晶闸管触发
控 制 器
AP

稳流调节

本控
稳压调节

外控
5.3工作原理
5.3.1 三相交流电经进线熔断器（1-3FU）和接触器（1KM）接入整流变
压器一次侧，变压后经快熔1-6FF和三相桥（1-6VT）后变成可调的直流
输出。
5.32 1-6VT晶闸管的触发信号及其控制由晶闸管闭环触发控制器AP提供。AP是一锁相控制模拟数字触发器，具有开环和闭环两种控制式，限压稳流或限流稳压两种调节方式以及过流过压保护功能。并有相序自适应、上电封锁及软起动功能。输入控制电压为0～-10V。触发控制器AP
的面板上设有“电源”、“失控”、“过流”、“过压”和六个脉冲输出指示灯
（发光二极管）以显示触发器 的工作状态。触发器电源正常时“电源”灯亮，锁相电路异常时“失控”灯亮。过流或过压时其灯亮。当输出的各路触发脉冲正常时其相应的灯亮。
5.3.3 整流柜设有过流、快熔断、缺相、缺水、晶闸管超温、外部故障
急停信号保护装置，运行中，当上述某一种故障出现时，其相应指示灯亮，
并切断主回路发出声光报警，同时给外部一个故障干接点信号。
5.3.4 操作电路由交流接触器（1KM）起动、停止、复位等按钮（1-6SB）以及各路继电器（1-9KA）及调节电位器（RP）等组成。
6 . 安装调试及使用
6.1安装
6.1.1本设备应安装在通风干燥，没有腐蚀性气体远离热源的场所。
6.1.2底座应用枕木（高度为80-100mm）垫起，使整机工作时有良好的
通风，潮湿地面应采取防潮措施，以免使电气元件受潮破坏其电气绝缘程度。
6.1.3设备应有良好的地线。
6.1.4设备安装完毕,将水路接通试验水流量，水压不得高于2Kg/cm2（但不能低于1Kg/cm2），同时不得有渗水,漏水的地方.
6.2调试与使用
6.2.1使用前认真阅读说明书，并检查各紧固件、接插件及接线等，确保
正确无误。
6.2.2将三相交流电源接入标有A、B、C、O（N）的输入端上，同时直流
输出端接上适当负载。
6.2.3将面板上的“本控←→外控”转换开关1SA置于“本控”位置，将面板上“输出调节”钮反时针调至零，根据用户工艺情况把“稳流←→稳压”转换开关2SA置于“稳压”或“稳流”，把柜内触发器AP置于“闭环”，接上电源，此时“交流电源”灯亮。
6.2.4按“启动”按钮，（在启动主回路前应先给上外部连锁信号，即对外联络端子6、7闭合，同时如果远程复位功能功能不用的话，首先一定把对外联络端子34、35短结。）则“运行”指示灯亮，顺时针调节“输出调节”电位器，此时电压电流表值逐渐上升，如直流侧负载电阻合适，可至额定值。
6.2.5当设备过载时（超过额定电流的1.1倍），过流保护动作，“过流”指示灯亮，同时切断主回路并发出声光报警，同时给外部一个干接点信号，按动“复位”按钮可解除报警和过流故障锁定状态。在设备处于“外控”时，设备过载后，应打开过流复位开关量使设备复位，才能再次起动设备。按动“消音”按钮虽可解除电铃报警，但是不能解除过流故障锁定状态，所以设备不能再次起动。
6.2.6分别设置快熔断、缺相、缺水、晶闸管超温、外部故障、急停各个故障，此时相应指示灯亮，并切断主回路发出声光报警，同时给外部一个干接点信号。上述六种报警只有排除故障才能解除指示并再次起动设备。但可按“消音”按钮解除电铃报警。

6.2.7用户可根据工艺情况，分别选择“稳流”或“稳压”状态，此时应把触发器AP面板置于“闭环”状态。用户在使用设备时不可随意调整触发器上的设定，在触发器上“开环←→闭环”转换开关置于开环时，不允许设备工作在“稳流”状态。
6.2.8如需外部控制调节输出，可将“本控←→外控”1SA置于“外控”位置即可，此时整流柜的起动和停止受外部的开关量控制，整流柜的输出受外部的4-20mA电流信号进行调节。柜内装有4-20mA/0~-10V的变换器，可将4-20mA信号变成触发器AP需要的0~-10V控制信号。整流柜本身的起停控制和输出调节不再起作用。
6.2.9 开关1QF为假负载所用开关，在设备调试时使用，在设备运行时打开此开关。
6.2.10其它输出端子的情况见接线端子图ZLXT-1～38。
7 . 维护与保养
7.1本设备在正常情况下，每月应维护一次，经常清除机内灰尘，每半年
检修一次。
7.1.1运行加强巡视，注意水压在1-2kg之间，不可超压，否则损坏接口或胶管，但要保证水流量。
7.1.2胶管在正常使用条件下，一般可用三年，超期使用要加强监管，否则到期应更换。
7.1.3水接头正常条件下使用2年，到期应检查或更换。
7.1.4正常使用条件下，每半年要检查接头一次，以防漏水。
7.2 晶闸管是在强迫水冷的条件下工作的,不允许设备在无水冷却的情况下运行，水路的过滤器（用户自备）应定期清洗，确保水路畅通。
7.3保管
产品不得曝晒，淋雨，应放在空气流通周围介质温度不高于+40℃，
不低于-10℃，空气最大相对湿度不超过90%（相对于空气温度20±5
℃时）以及无腐蚀性气体的环境中，并避免出现凝露和霜冻。
7.4运输
产品在运输过程中，不应有剧烈振动、撞击和倒放。
8 . 主要易损件明细表
元件名称符号
熔 断 器
快 熔
1-6FF
晶闸管
1-6VT

4-6FU
8FU
元件型号规格

RT18-32
RS4-500V/800A(P)
KP800A/800V
2A
4A
9 . 订货须知
9.1订货时应注明产品名称、规格、型号、数量。
9.2 用户如有特殊要求，可来厂来函商洽。
9.3厂址：天津市河西区浦口道139号
电话：[phone]
传真：[phone]
邮编：300203
10 . 附图
10.1电气原理图
10.2输出端子ZLXT接线图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

1. 2. 3. 4. 5: 备用。
6．7：外部联锁信号，当此接点闭合并保持时整流柜可以工作。此接点打开时整流柜停机，不用此功能时一定将ZLXT的6，7端子短接，才能启动设备。
8. 9：备用。
10. 11：备用。
12. 13：接外部急停按钮常开触点。
14. 15：备用。
16．17：备用。
18. 19：备用。
20. 21：备用。
22．23：与整流器输出电流对应的4-20mA电流信号输出，22为+，23为-。
24．25：与整流器输出电压对应的4-20mA电流信号输出，24为+，25为-。
26．27：产氢量自动调节 4-20mA信号输入端子，26为+，27为-。
28. 29：整流柜内部一对常开触点，仅在整流柜运行时闭合。
30．31：整流柜在远控控位置时的起停整流柜信号输入，当此接点闭合并保持时整流柜起动，此接点打开时整流柜停机。
32. 33：整流柜报警信号输出端子，为一对常开点。
34．35：整流柜远程过流复位端子，当整流柜用远程控制时，整流柜过流后应打开此开关才能再次起动设备，正常时此点闭合。不用此功能时一定将ZLXT的34，35端子短接，才能启动设备。
35．36：为外部故障输入端子，为一对常开触点，故障时闭合。
