ArcMap下进行栅格影像数字纠正
当我们拿到一个jpg、png或tiff格式的栅格影像时，怎样与现有的坐标匹配然后在CAD或ArcGIS等软件中使用呢？ArcGIS中的ArcMap软件可以帮你完成这一切。步骤如下：

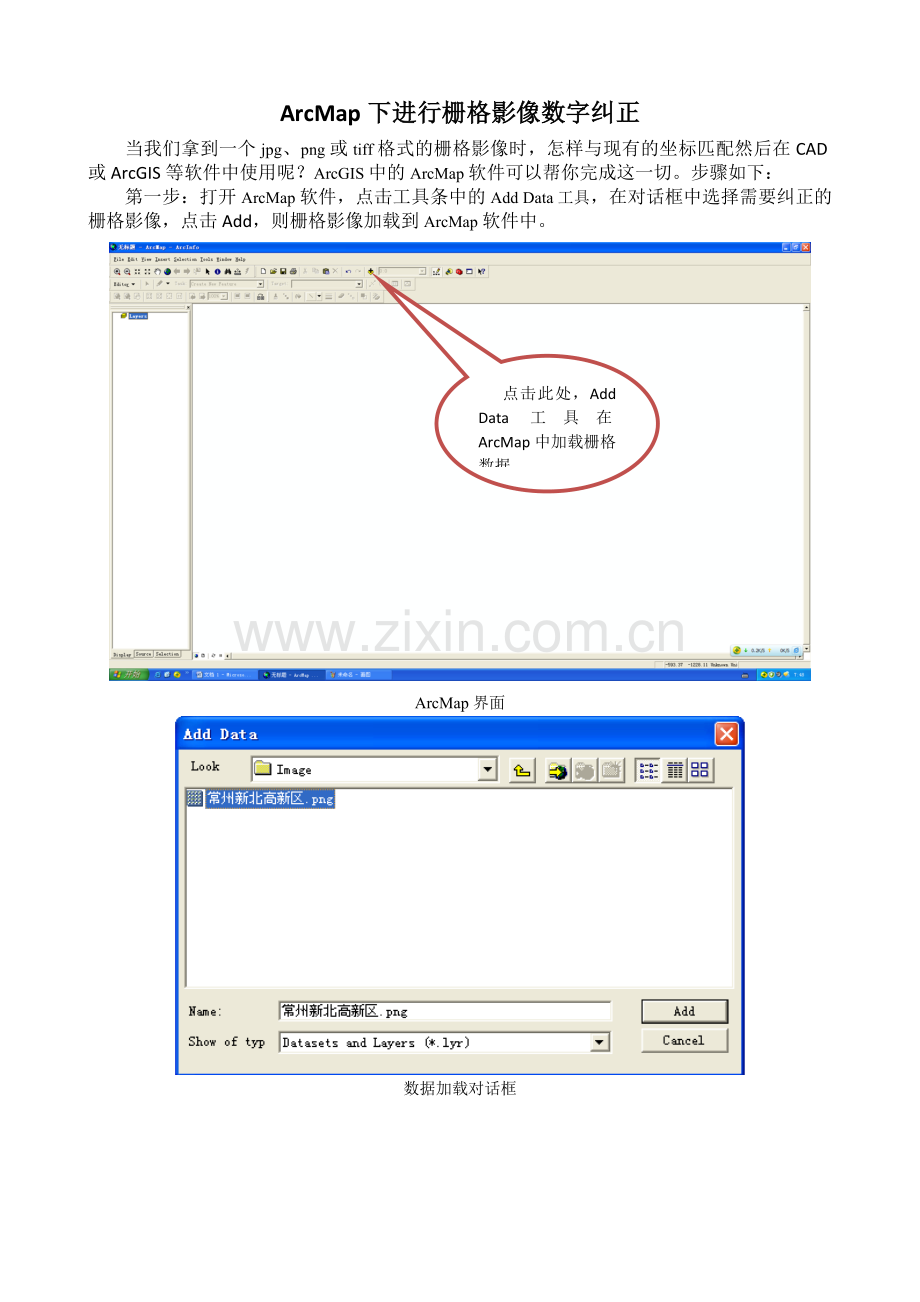

第一步：打开ArcMap软件，点击工具条中的Add Data工具，在对话框中选择需要纠正的栅格影像，点击Add，则栅格影像加载到ArcMap软件中。
点击此处，Add Data工具在ArcMap中加载栅格数据

ArcMap界面

数据加载对话框

加载栅格影像图之后的ArcMap
第二步：打开ArcMap的栅格影像纠正工具。在ArcMap的工具栏边鼠标点击右键，打开工具条选择菜单。勾选其中的【Georeferencing】工具。
此处鼠标点击右键，打开工具条选择菜单

在ArcMap中加载【Georeferencing】工具

【Georeferencing】工具
第三步：使用【Georeferencing】工具开始影像纠正。影像纠正的原理是通过在栅格图像中选择一些控制点，并指定这些控制点在目标坐标中的位置，并通过这些控制点即可求解出栅格图像当前坐标与目标坐标的仿射变换参数，建立图像纠正模型。首先在【Georeferencing】工具的【Georeferencing】菜单中取消【Auto Adjust】的勾选项，即先停止图像的自动纠正。然后点击【Add Control Point】增加控制点，先在地图上点击鼠标左键选择栅格图像上的控制点，然后在点击鼠标左键选则该点的目标坐标建立一条坐标对应关系。依次建立三条以上的坐标转换对应关系。点击【View Link Table】可查看控制点坐标与目标坐标的关系，双击可修改表格中坐标数据（X Map和Y Map坐标可在对应的矢量数据中精确测量出）。勾选【Georeferencing】工具的【Georeferencing】菜单中取消【Auto Adjust】即可在ArcMap中看到纠正后栅格图（此时栅格图已经完成纠正，移到目标坐标区域，因此当前视图可能看不到栅格影像，在图层控制窗口中选择对应的栅格图层，鼠标右键点击Zoom To Layer即可看到纠正后的栅格图像）。

菜单中取消【Auto Adjust】的勾选项

Link Table中的控制点转换管理
第三步：将纠正后的栅格影像导出。首先在【Georeferencing】工具的【Georeferencing】菜单中点击【Rectify…】菜单进入栅格数据导出界面。选择输出路径后，点击保存，系统即刻将栅格图像重新采样后输出，导出的数据中包含了tiff文件和tfw文件，tiff文件记录了栅格图信息，tfw文件记录了栅格图像像素坐标和实际坐标的仿射变换关系。这样在ArcMap中直接打开tiff文件后，栅格影像就具有了实际地理坐标。

【Rectify…】菜单进入

栅格数据导出界面
第四步：在CAD中插入带tfw文件的栅格图像。tfw文件记录了栅格图像的左上角点坐标和缩放比例，而CAD的插入栅格图像时插入点是图像的左下角坐标，因此需要一定得转换。
如tfw文件为：
9.2348940000000042
0.0
0.0
-9.2348940000000006
474238.95590402797
56652.720988772453

插入CAD时的图像详细信息
插入到CAD时，插入点的X坐标为：474238.95590402797，Y点坐标为：左上角Y坐标-像素高度*缩放比例。即：56652.720988772453-4699*9.2348940000000042=13257.95408。
所以CAD中插入栅格图像参数如下：

栅格图像插入CAD时的参数
