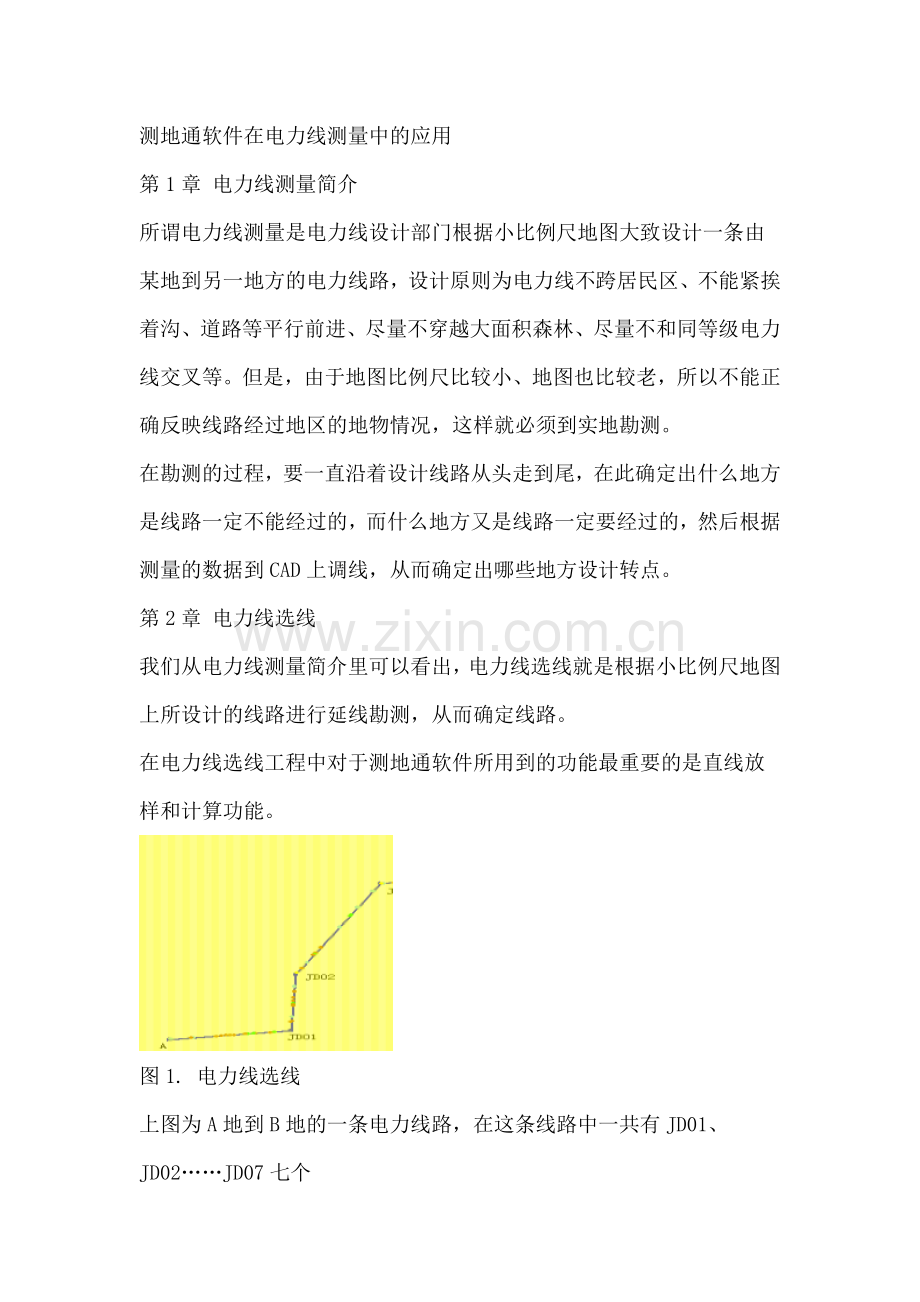

测地通软件在电力线测量中的应用
第1章 电力线测量简介
所谓电力线测量是电力线设计部门根据小比例尺地图大致设计一条由某地到另一地方的电力线路，设计原则为电力线不跨居民区、不能紧挨着沟、道路等平行前进、尽量不穿越大面积森林、尽量不和同等级电力线交叉等。但是，由于地图比例尺比较小、地图也比较老，所以不能正确反映线路经过地区的地物情况，这样就必须到实地勘测。
在勘测的过程，要一直沿着设计线路从头走到尾，在此确定出什么地方是线路一定不能经过的，而什么地方又是线路一定要经过的，然后根据测量的数据到CAD上调线，从而确定出哪些地方设计转点。
第2章 电力线选线
我们从电力线测量简介里可以看出，电力线选线就是根据小比例尺地图上所设计的线路进行延线勘测，从而确定线路。
在电力线选线工程中对于测地通软件所用到的功能最重要的是直线放样和计算功能。

图1. 电力线选线
上图为A地到B地的一条电力线路，在这条线路中一共有JD01、JD02……JD07七个
转折点，假如在此电力线选线时以A点作为起点，那么首先把A点的坐标测量出来，然后到JD01附近找一个位置并测量出坐标，但这时JD01只是一个粗略的位置，而且必须要记录JD01在前后可以移动的范围，因为此位置要根据JD02或JD03的位置进行调整。比如说在JD01-JD02上有一个点m是必须经过的，而JD02附近由于有其它的电塔或障碍物等必须设定在某一区域，这样就根据JD01和JD02的范围和所测量的JD01和JD02之间的位置进行调整JD01和JD02的位置。具体的调整方法是先在JD02允许的范围内任意测量一个点为JD02，并把A和JD01、JD02和m分别键入一条直线line1和line2，然后通过“点计算”计算出直线line1和line2的交点和JD01所允许的范围比较，查看是否合理，如果不合理再适当的调整JD02的位置。通过以上的方法即可确定JD01和JD02的位置。
通过上图可以看到JD03也是一个转折点，假如最初在小比列尺地图上并没有设置转点，但是在线路定线测量过程中JD02与JD04之间有大面积建筑或其它不能跨越的东西，因此不得不增加转折点，为了确定JD03的位置，首先要确定此不可跨越的东西的范围及安全距离后并记录位置，然后再到CAD上再进行调整并确定转折点。
按照以上对AB这条线路进行初勘，最终在CAD上定线。
第3章 电力线测量
对于测地通控制软件有两种方法进行电力线测量，即直线放样方法和电力线放样方法。
3.1 直线放样方法
通过直线放样的方法很简单，即按顺序把每两个转折点定为直线，然后通过直线放样（方法为到直线）去放样此条电力线，然后根据放样的结果及地形、地物和地貌进行测量。
3.2 电力线放样方法
为了使广大电力客户们可以更好的使用我们的测地通软件，减少工作强度，华测公司经过大量的调研和实践，开发电力线放样功能，以下是测地通软件电力线放样功能的使用方法。
应用电力放样方法进行测量的好处是各所测量地物的点号是根据所选择的地物自动赋予的，这样每个所测量的点都有属性，导出数据不需要修改就可以转换为道亨数据格式，同样也节省外业繁琐的记录。
选择【测量à其他放样à电力线放样】，单击屏幕中间地图区，则上方出现测量地物选项，待移动站固定后即可进行电力线的测量工作。

图2. 电力线放样
3.2.1 转角测量
选择第一个图标，则进入转角测量界面（也可选择转角图标点击测量。点名称：默认以j开头，序号会自动根据上个转角的标号生成，也可以自行更改；测量方法：一般选默认地形点；输入天线高度和测量到即

可进行量
图3. 转角测量
3.2.2 碎步点测量
直接选择测量即可进入碎步测量界面，测量沟、河、跨越、道路等方向点亦可使用该方式。点名称：默认以上个转角名加碎步点名称。如

：上个转角为j01，该碎步点名称为001，则这是碎步点名称为j01—001。其他选项默认即可。
图4. 碎步点测量
3.2.3 直线桩测量
选择第二个图标，进入直线桩测量界面。点名称：默认为上个转角名加该直线桩名称。其他使用默认即可。

图5. 直线桩测量
3.2.4 房屋测量
选择第三个图标进入房屋测量方式选择界面，选择两点法或三点法测量，单击定再选择房屋图标，则进入房屋测量界面。点名称：默认转角名加房屋点名。在点名的末尾加字母f，房屋的第一房角点以f1结尾，第二个房角点以f2结尾，第三个以f3结尾。如果以两点法确定房子，则第一个房角点点名后加房子宽度。如：两点法房子j01—101f18 j01—101f2：表示一个8米宽的房子；三点法则为j01—101f1，j01—101f2，j01—101f3。其他选项使用默认。

图6. 房屋测量
3.2.5 跨越测量
选择第四个图标则进入跨越测量选项界面。首先需要选择跨越高度，然后选择跨越地物类型，选择定380KV电力线为例： j01—101v388，则表示高度为8m的380kv的跨越，j01—101v388为跨越的断面点，38为电压等级代码，8为高度。其他如通讯线、管道、行

树、石垄均同上

，方向点位于地图界面时选择量
图7. 跨越测量
3.2.6 沟、河测量
选择第五个图标，则进入沟、河测量选项界面。选择两点法或一点法，选择一点法时需在此时写入河沟宽度，定首先测出方向点（参照碎步点测量方式）。然后选择图标沟河测量，选择两点法首先是测量前断面点，测量完毕后再选择该图标则测量后断面点。其中后断面点命名为j01—101g，前断面为j01—101g1。选择一点法时则只需

要测量前断面点即

可，命名为j01—101g8，即表示一个8米宽的沟或河以j01—101l8为后断面点。
图8. 沟、河测量
3.2.7 道路测量
选择第六个图标，进入道路测量选项，选择两点法或一点法。一点法时需要输入道路宽度，并且选择道路类型，确定先参照碎步测量测出方向点，然后再选择该图标进入道路测量。选择两点法时首先是测量前断面点，测量完毕后再选择该图标则测量后断面点。其中后断面点命名为j01—101l，前断面为j01—101l1。选择一点法时则只需要测量前断面点即可，命名为j01—101l8，即表示一个8米宽的道路以j01—101l8为后断面点。如果用两点法测单线路的可只在断面点后加上字母i即可。

图9. 道路测量
3.2.8 池塘测量
选择第七个图标则直接进入池塘测量界面。测量池塘较为简单，按照顺序测量即可，与方向无关。测量结束后，单击其他任意一个图标则提示是否退出池塘测量，选择完成池塘测量。池塘测量命名时以字母t结尾，如第一点为

j1—101t1，第二点为j1—101t2……
图10. 池塘测量
3.2.9 坟的测量
选择第二排第一个坟的图标则进入坟的测量界面，默认以点名后加上m命名，例如j01—101m。

图11. 坟的测量
3.2.10 断面测量
选择第二排最后一个图标则进入断面放样界面。首先需要选择两个拐角桩（转角桩），确认要放样的直线，定然后进入地图界面开始放样，地图左边会提示您的X、Y、Z坐标和距离电力线的距离，到最后桩和拐角桩的距离以及角度等，并以导航地图的形式在地图上实时呈现您的位置。

图12. 断面测量
3.2.11 小结
华测RTK测地通电力线放样软件可以满足大部分的电力线放样工作需要，使用方便，可以直接导出道亨软件格式的坐标成果，方便您的工作。
第4章 数据导出
当测量完成后需要把测量的结果导出到电脑中，然后通过“道亨电力线接口软件”转换为道亨数据格式，具体方法如下：
4.1 直线放样方法测量电力线数据导出
在测地通软件中，选择【文件à导出à点坐标导出】

图13. 点坐标导出
显示方式：选择当地平面坐标；导出的文件名：对文件命名；导出的文件类型：选择X Y H 点名；最后受可，软件会提示点坐标成功导出。
通过同步软件连接手簿与电脑，把导出的数据复制到电脑即可。
4.2 电力线放样方法数据导出
在测地通软件中，选择【文件à导出à电力线数据导出】，保存路径如图选择

或默认路径

，选择确定即可。
图14. 电力线数据导出
通过同步软件连接手簿与电脑，把导出的数据复制到电脑中。
第5章 转换为道亨数据格式
道亨数据格式（*.org）由所测量的点在此段电力线的直线段的累距、偏距、高程及点名组成。我们所测量的点都是以三维坐标组成，所以必须把所测量的结果转换为道亨数据格式才能正确导入到道亨软件。
由以上得知，在外业测量的方法有两种，那么数据的结果也是两种，下面针对这两种数据逐一介绍其转换方法。
5.1 直线放样数据转换
直线放样后测量结果的格式为*.csv，如下即为通过直线放样后的数据：

图15. 直线放样数据
由于Excel版本的问题，不能把这些数据的文件后缀直接改为*.dat，而是需要把这些数据导入到华测软件中的点浏览器，再把结果保存。

图16. 点浏览器界面
如果开始测量是没有顺序的，可以执行【编辑à排序】，然后把数据保存，保存后的数据后缀仍然是*.csv，此时可把数据的后缀直接改为*.dat。
如果在测量过程中的点的命名是没有规则的，则一定要把转折点和直线桩的点的点名根据道亨要求按顺序更改。
保存后，直接打开道亨电力线转换软件，打开刚保存的文件：

图17. 道亨软件界面
然后【处理à导出】即可。
5.2 电力线放样数据转换
通过电力线放样测量的结果转换道亨格式相对简单，只需把测量的结果导入到道亨电力线转换软件，然后导出即可。
第6章 道亨软件点号的编码规则
6.1 点名的命名规则
转角的命名长度必须小于5个字符,而直线桩和其它碎步点的命名则必须大于或等于5个字符,例如碎步点的命名位J1—101,J1—102gl,j1-1031,直线桩为J1—z1（小写），其中J1为转角名可任意更换为其它转角名,如j2,j3．．．，直线桩必须以字母z命名。
第14/18页
6.2 房子的命名规则
在点名的末尾要添加字母f（小写)，房子的第一房角点以f1结尾，第二个房角点以f2，第三个以f3结尾．画房子有两种方法：两点法（常用方法）和三点法。两点法就是在第一个房角点点名后加上房子的宽度，如j1-101f18,j1-101f2：表示一个８m宽的房子，j1-102f112,j1-102f2：表示一个12m宽的房子；三点法就是在房角点后面分别加上f1,f2,f3即可，如，j1-103f1,j1-103f2,j1-103f3：表示一个三点房。
j1-101f18 j1-101f2 j1-103f1 j1-103f2
8m
J1-103f3
图18. 房子的命名
6.3 跨越的命名方法
在名字的结尾要添加字母v（小写），然后v后加上电压等级代码，后再加上跨越的高度即可，如，j1-104,j1-104v388：表示高度为８m的380v跨越，其中j1-104为跨越的方向，j1-104v388为跨越的

断面点，38为电压等级代码,8为高度。
图19. 跨越的命名
电压等级与电压代码的对应关系：
第15/18页
电压等级 380kv 220kv 110kv 220kv 500kv 10kv 通讯线
电压代码 38 20 11 22 50 10 12
表1 电力等级与电压代码对应关系
6.4 沟、河的命名方法
测沟有２种

方法：第一种是三点沟，即沟前后断面点，再加上后断点的方向点，点名后以g（小写）来标识，前断面点加１，如j1-105,j1-105g,j1-105g1：其中j1-105为方向点；第二种方法是给出沟的宽度，即在后断面点名之后加上沟的宽度，如j1-106,j1-106g3：其中j1-106为方向点表示宽度为３m的沟。
图20. 沟、河的命名
6.5 路的命名
测路有三种方法：
Ø 测三点：和沟一样，即测路的前后断面方向点，j1-10711为前断面点。
Ø 两点路：和沟一样，同样是给出路的宽度，所不同的是以字母１来替换g，如
j1-108,j1-10812：表示一个２m宽的路，j1-108为路的后断面的方向点，j1-10818
第16/18页
为后断面点。
Ø 用来测单线路：规则是在断面点后面加上字母i(小写)，例如j1-109,j1-1091：其中
j1-109为方向点，j1-1091为路的断面点。

图21. 路的命名
6.6 塘的命名规则
以小写字母t结尾，塘的第一点为t1,第二点为t2．．．．．．，j1-110t1,j1-110t2,j1-110t3．．．．．． 测塘时只需按顺序测即可，与方向无关。

图22. 塘的命名
第17/18页
6.7 坟的命名规则
坟只要在点名后加上m即可，例如：j1-111m
6.8 断面连线
程序提供了２种断面连线：１-1和4-5。
Ø 1-1表示断面以代码1来连,4-5表示代码4,5来连。
Ø 处理得出的org文件断面在转角桩和直线桩处没有连接，要认为进行连接，塘的断
面也要人为断开。
对于点名的命名同以物体的序号要是一样的，即点名中＂－＂后面的三位数字要一样，测断面时依次累加即可。
