电磁场的应用.doc

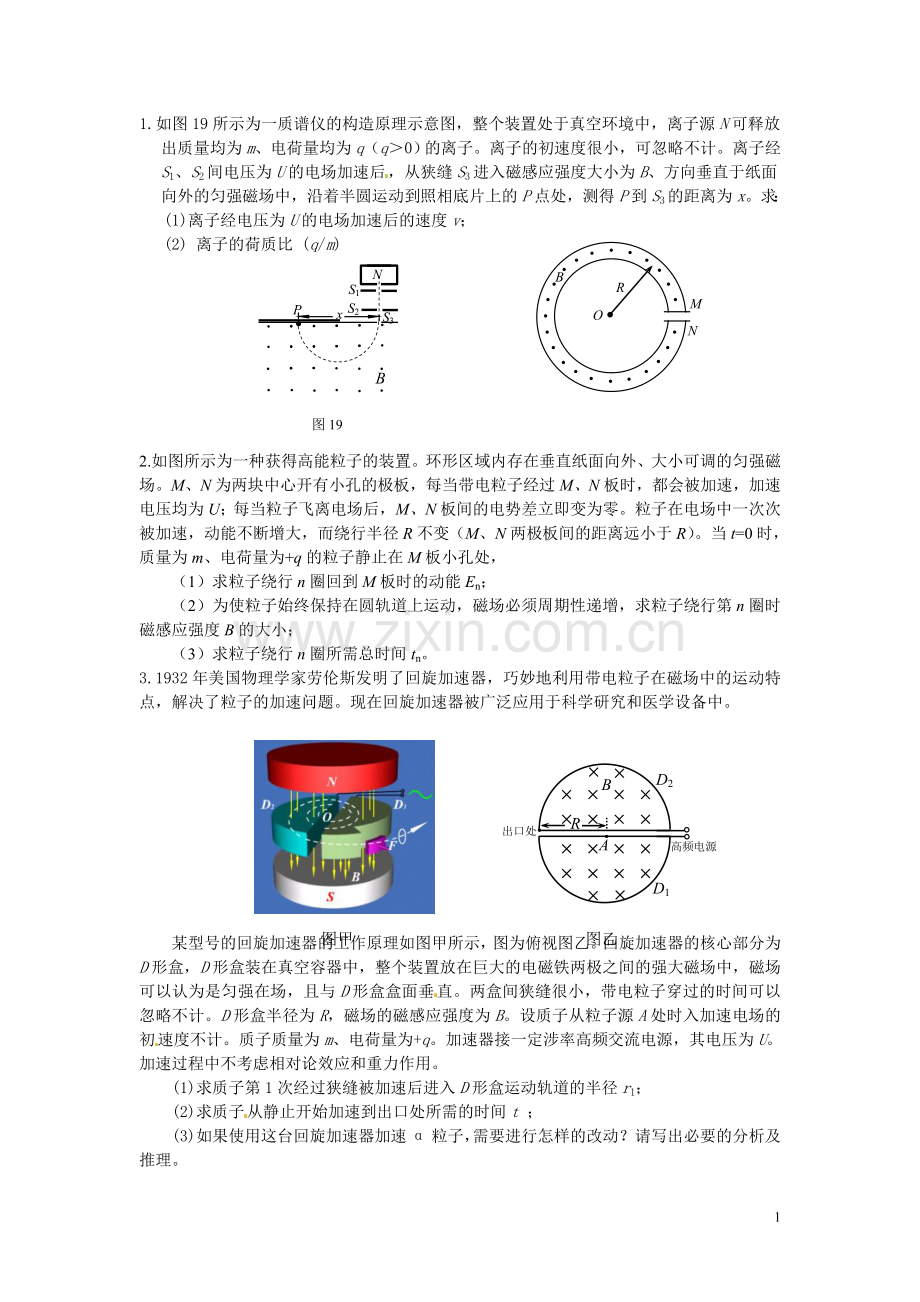

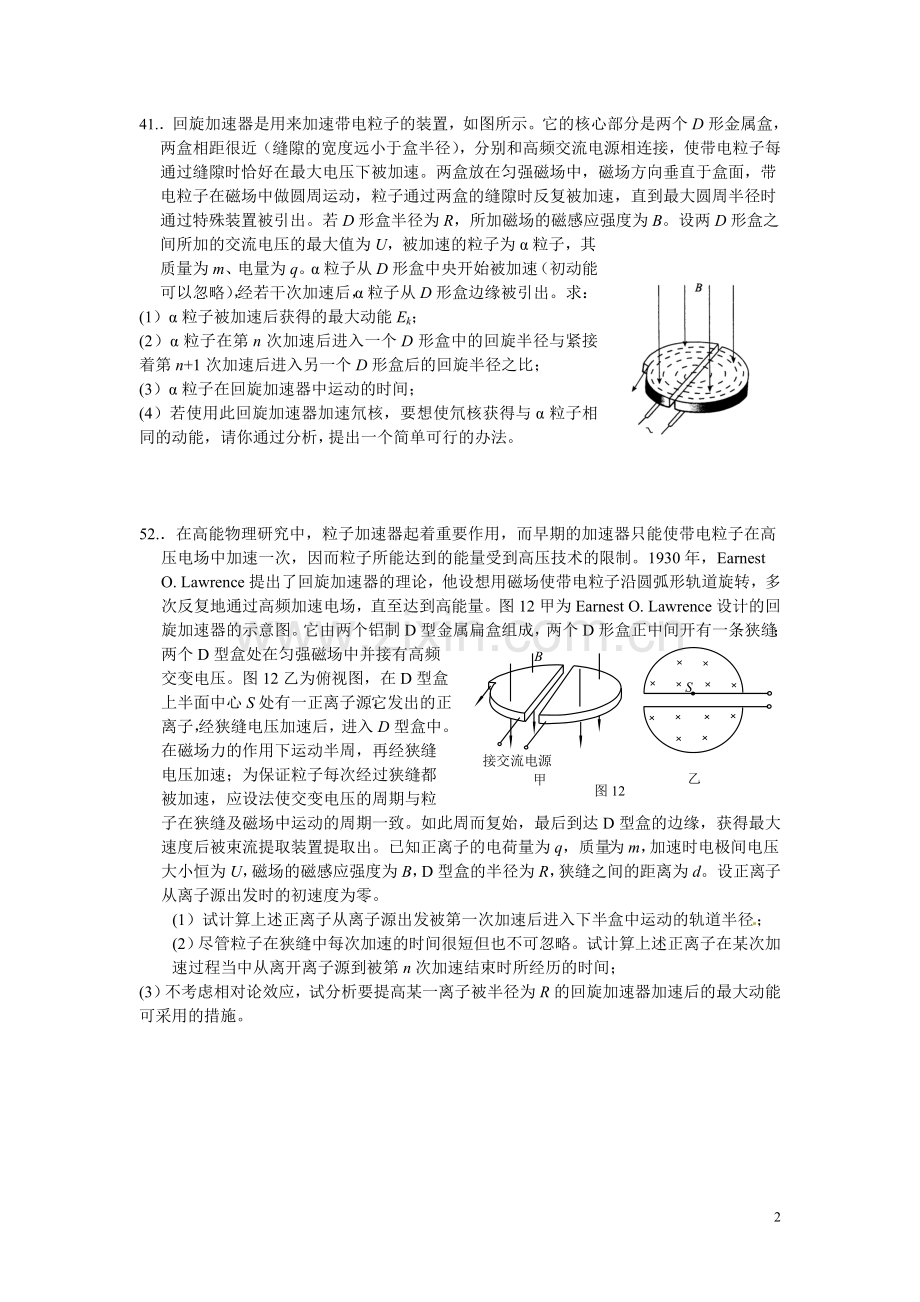

1.如图19所示为一质谱仪的构造原理示意图，整个装置处于真空环境中，离子源N可释放出质量均为m、电荷量均为q（q0）的离子。离子的初速度很小，可忽略不计。离子经S1、S2间电压为U的电场加速后，从狭缝S3进入磁感应强度大小为B、方向垂直于纸面向外的匀强磁场中，沿着半圆运动到照相底片上的P点处，测得P到S3的距离为x。求：(1)离子经电压为U的电场加速后的速度v；MNORB(2) 离子的荷质比 (q/m)PS3S2S1NxB图192.如图所示为一种获得高能粒子的装置。环形区域内存在垂直纸面向外、大小可调的匀强磁场。M、N为两块中心开有小孔的极板，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零。粒子在电场中一次次被加速，动能不断增大，而绕行半径R不变（M、N两极板间的距离远小于R）。当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处，（1）求粒子绕行n圈回到M板时的动能En；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B的大小；（3）求粒子绕行n圈所需总时间tn。3.1932年美国物理学家劳伦斯发明了回旋加速器，巧妙地利用带电粒子在磁场中的运动特点，解决了粒子的加速问题。现在回旋加速器被广泛应用于科学研究和医学设备中。高频电源出口处RABD21D11图甲图乙某型号的回旋加速器的工作原理如图甲所示，图为俯视图乙。回旋加速器的核心部分为D形盒，D形盒装在真空容器中，整个装置放在巨大的电磁铁两极之间的强大磁场中，磁场可以认为是匀强在场，且与D形盒盒面垂直。两盒间狭缝很小，带电粒子穿过的时间可以忽略不计。D形盒半径为R，磁场的磁感应强度为B。设质子从粒子源A处时入加速电场的初速度不计。质子质量为m、电荷量为+q。加速器接一定涉率高频交流电源，其电压为U。加速过程中不考虑相对论效应和重力作用。(1)求质子第1次经过狭缝被加速后进入D形盒运动轨道的半径r1；(2)求质子从静止开始加速到出口处所需的时间t ；(3)如果使用这台回旋加速器加速粒子，需要进行怎样的改动？请写出必要的分析及推理。4回旋加速器是用来加速带电粒子的装置，如图所示。它的核心部分是两个D形金属盒，两盒相距很近（缝隙的宽度远小于盒半径），分别和高频交流电源相连接，使带电粒子每通过缝隙时恰好在最大电压下被加速。两盒放在匀强磁场中，磁场方向垂直于盒面，带电粒子在磁场中做圆周运动，粒子通过两盒的缝隙时反复被加速，直到最大圆周半径时通过特殊装置被引出。若D形盒半径为R，所加磁场的磁感应强度为B。设两D形盒之间所加的交流电压的最大值为U，被加速的粒子为粒子，其质量为m、电量为q。粒子从D形盒中央开始被加速（初动能可以忽略），经若干次加速后，粒子从D形盒边缘被引出。求：(1）粒子被加速后获得的最大动能Ek；(2）粒子在第n次加速后进入一个D形盒中的回旋半径与紧接着第n+1次加速后进入另一个D形盒后的回旋半径之比；(3）粒子在回旋加速器中运动的时间；(4）若使用此回旋加速器加速氘核，要想使氘核获得与粒子相同的动能，请你通过分析，提出一个简单可行的办法。 5B接交流电源甲S乙图12在高能物理研究中，粒子加速器起着重要作用，而早期的加速器只能使带电粒子在高压电场中加速一次，因而粒子所能达到的能量受到高压技术的限制。1930年，Earnest O. Lawrence提出了回旋加速器的理论，他设想用磁场使带电粒子沿圆弧形轨道旋转，多次反复地通过高频加速电场，直至达到高能量。图12甲为Earnest O. Lawrence设计的回旋加速器的示意图。它由两个铝制D型金属扁盒组成，两个D形盒正中间开有一条狭缝；两个D型盒处在匀强磁场中并接有高频交变电压。图12乙为俯视图，在D型盒上半面中心S处有一正离子源，它发出的正离子，经狭缝电压加速后，进入D型盒中。在磁场力的作用下运动半周，再经狭缝电压加速；为保证粒子每次经过狭缝都被加速，应设法使交变电压的周期与粒子在狭缝及磁场中运动的周期一致。如此周而复始，最后到达D型盒的边缘，获得最大速度后被束流提取装置提取出。已知正离子的电荷量为q，质量为m，加速时电极间电压大小恒为U，磁场的磁感应强度为B，D型盒的半径为R，狭缝之间的距离为d。设正离子从离子源出发时的初速度为零。(1）试计算上述正离子从离子源出发被第一次加速后进入下半盒中运动的轨道半径；(2）尽管粒子在狭缝中每次加速的时间很短但也不可忽略。试计算上述正离子在某次加速过程当中从离开离子源到被第n次加速结束时所经历的时间；(3）不考虑相对论效应，试分析要提高某一离子被半径为R的回旋加速器加速后的最大动能可采用的措施。6.图17为汤姆生在1897年测量阴极射线（电子）的比荷时所用实验装置的示意图。K为阴极，A1和A2为连接在一起的中心空透的阳极，电子从阴极发出后被电场加速，只有运动方向与A1和A2的狭缝方向相同的电子才能通过，电子被加速后沿00方向垂直进人方向互相垂直的电场、磁场的叠加区域。磁场方向垂直纸面向里，电场极板水平放置，电子在电场力和磁场力的共同作用下发生偏转。已知圆形磁场的半径为r，圆心为C。图17某校物理实验小组的同学们利用该装置，进行了以下探究测量：第一步：调节两种场的强弱。当电场强度的大小为E，磁感应强度的大小为B时，使得电子恰好能够在复合场区域内沿直线运动。第二步：撤去电场，保持磁场和电子的速度不变，使电子只在磁场力的作用下发生偏转，打在荧屏上出现一个亮点P，通过推算得到电子的偏转角为（CP与OO下之间的夹角）。求：（1）电子在复合场中沿直线向右飞行的速度；(2）电子的比荷；图18L1L2OO/Q+(3）有位同学提出了该装置的改造方案，把球形荧屏改成平面荧屏，并画出了如图18的示意图。已知电场平行金属板长度为L1, 金属板右则到荧屏垂直距离为L2。实验方案的第一步不变，可求出电子在复合场中沿直线向右飞行的速度。第二步撤去磁场，保持电场和电子的速度不变，使电子只在电场力的作用下发生偏转，打在荧屏上出现一个亮点P，通过屏上刻度可直接读出电子偏离屏中心点的距离。同样可求出电子的比荷。请你判断这一方案是否可行？并说明相应的理由。NMBdv图77.如图7所示是电磁流量计的示意图。圆管由非磁性材料制成，空间有匀强磁场。当管中的导电液体流过磁场区域时，测出管壁上MN两点的电动势E，就可以知道管中液体的流量Q单位时间内流过管道横截面的液体的体积。已知管的直径为d，磁感应强度为B，则关于Q的表达式正确的是ABC D3
