宽带砂光机砂架的结构形式
<< Back
宽带砂光机砂架的结构形式
★     宽带砂光机的砂带宽度大于工件的宽度,一般砂带宽度为630~2250mm , 本公司做的最小的为280mm 以适应小工艺品板材的加工需求. 因此对板材的平面砂磨, 只须工件作进给运动即可,且允许有较高的进给速度,故生产率高.
★     宽带砂光机的砂带比辊式砂光机的砂带要长得多,因此砂带易于冷却,且砂带上磨粒之间的空隙不易磨屑堵塞,故带带砂光机的磨削用量可比辊式砂光机大.
★     辊式砂光机磨削板材时, 一般情况下,磨削每次的最大磨削用量为0.5mm , 而宽带砂光机每次最大磨削量可达1.27mm .
★     辊式砂光机进料速度一般为6~30m / min , 而宽带砂光机为18~60m / min.
★     宽带砂光机砂带的使用寿命长,砂带的更换较方便,省时.
由于上述种种优点,在平面磨削中,宽带砂光机几乎替代了其他结构型式的砂光机,在现代木材工业和家具生产中,用于板件大幅面的磨削加工,尤其是家具工业以刨花板,中密度纤维板基材的表面磨削

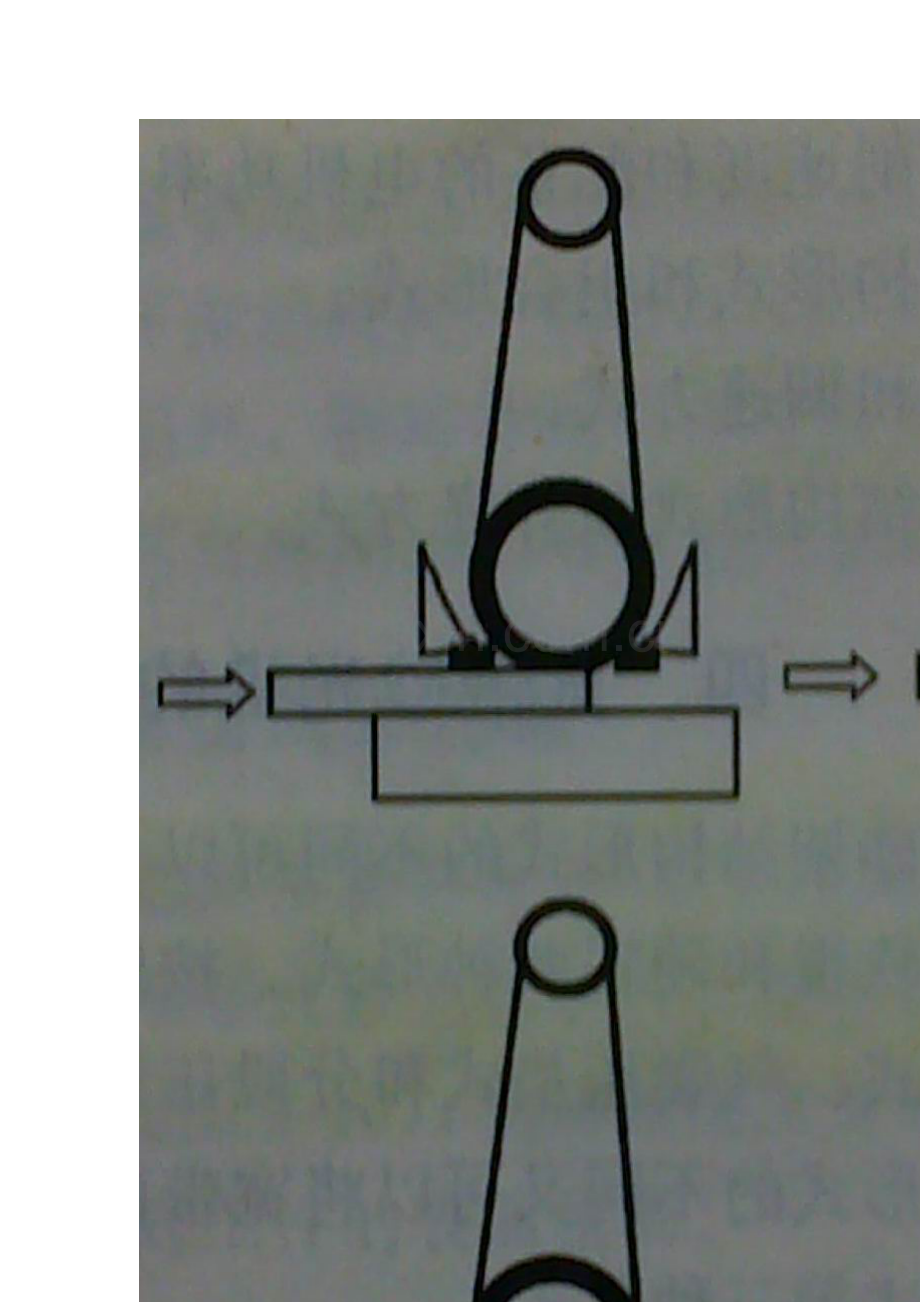

接触辊式砂架(图9-11 )
★     砂带张紧于上下两个辊筒上,其中一个辊筒压紧工件进行磨削
★     由于靠辊筒压紧工件接触面小,单位压力大, 帮多用于粗磨或定厚砂磨
★     接触辊为钢制,表面化常有螺旋或人字形槽沟,以利散热及疏通砂带内表面粉尘
★     有的接触辊表面包覆一层一定硬度的橡胶,粗磨时橡胶硬度选70~90邵尔;精磨时选30~50邵尔
======================================================

砂光压垫式砂架 :
1) 工作时砂光垫 ( 压板) 紧贴砂带压紧工件进行磨削.
2) 这类砂架接触面积大,单位压力小,故多用于精磨或半精磨.
3) 砂光垫通常有标准弹性式,气体悬浮式和分段电子控制式三种.
4) 标准弹性式最简单,它由铝合金做基体,外覆一层橡胶或毛毡,最外包一层石墨布.
5)气体悬浮式和分段电子控制式砂光垫更能适应工件厚度的大误差,但成本高,技术复杂 ... 分段压垫式砂架的结构原理图如力9-13, 其压垫工作原理如图9-14
=====================================================

组合式砂架:
它是接触辊式砂架和压垫式砂架的组合, 同时具有两种砂架的功能或配合使用的功能,经调整可实现三种工作状态:
1) 砂光垫和导向辊不与工件接触,只靠接触辊压紧工件磨削
2) 使接触辊和砂光垫同时压紧工件磨削,接触辊起精磨作用,砂光垫起精磨作用
3) 只让砂光垫压紧工件磨削.
组合砂架较灵活,适合单砂架砂光机,也可与其他砂架组成多砂架砂光机
 ==============================================

压带式砂架:
1) 砂带由三个辊筒张紧成三角形,内装有两个或三个辊张紧的毡带,压垫压在毡带内侧,通过压带来压紧砂带, 砂带和毡带以相同的速度,同方向运行,砂带与毡带之间无相对运动,故可采用高的磨削速度,减少压垫与砂带之间的磨擦生热.
2) 这种砂架磨削区域的接触面积要比压垫式砂架大, 所以它适用于对板件表面进行超精加工,
 *****************************************************************

横向砂架:
1) 将砂光垫式砂架转动90°布置,砂带运动方向与工件进给方向垂直
2) 这类砂架多与其他砂架配合使用,如DMC公司生产一种漆膜砂光机,这种砂光机通过四个砂架上不同粒度砂带过渡和重砂磨,可获镜面磨光效果
***********************************************************************

 图9-19为宽带砂光机两种不同压带机构的工作原理简图
1) 9-19(a)为利用 接触辊压紧砂带于工件表面而对工件进行砂光的接触辊式磨削, 一般用于粗砂, 作板件定厚尺寸的精确校准,
2) 这种结构砂架的加工特点是磨削接触面积小,磨削压
