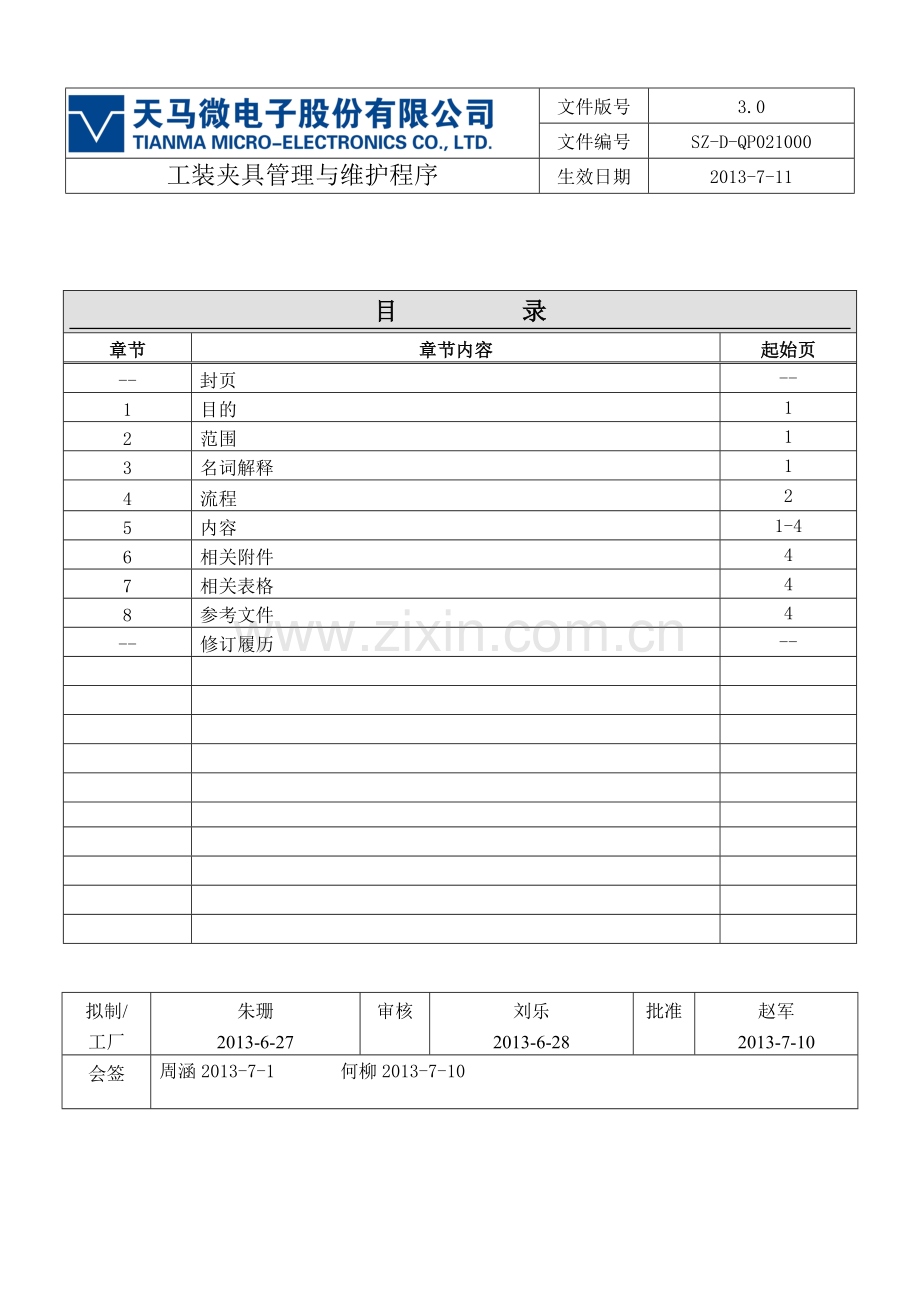

SZ-D-QP021000 工装夹具的管理与维护.doc

文件版号
3.0
文件编号

文件编号
SZ-D-QP021000
工装夹具管理与维护程序
生效日期
2013-7-11

目 录
章节
章节内容
起始页
--
封页
--
1
目的
1
2
范围
1
3
名词解释
1
4
流程
2
5
内容
1-4
6
相关附件
4
7
相关表格
4
8
参考文件
4
--
修订履历
--

拟制/
工厂
朱珊
2013-6-27
审核
刘乐
2013-6-28
批准
赵军
2013-7-10
会签
周涵2013-7-1 何柳2013-7-10

更改状态

页码
1/4

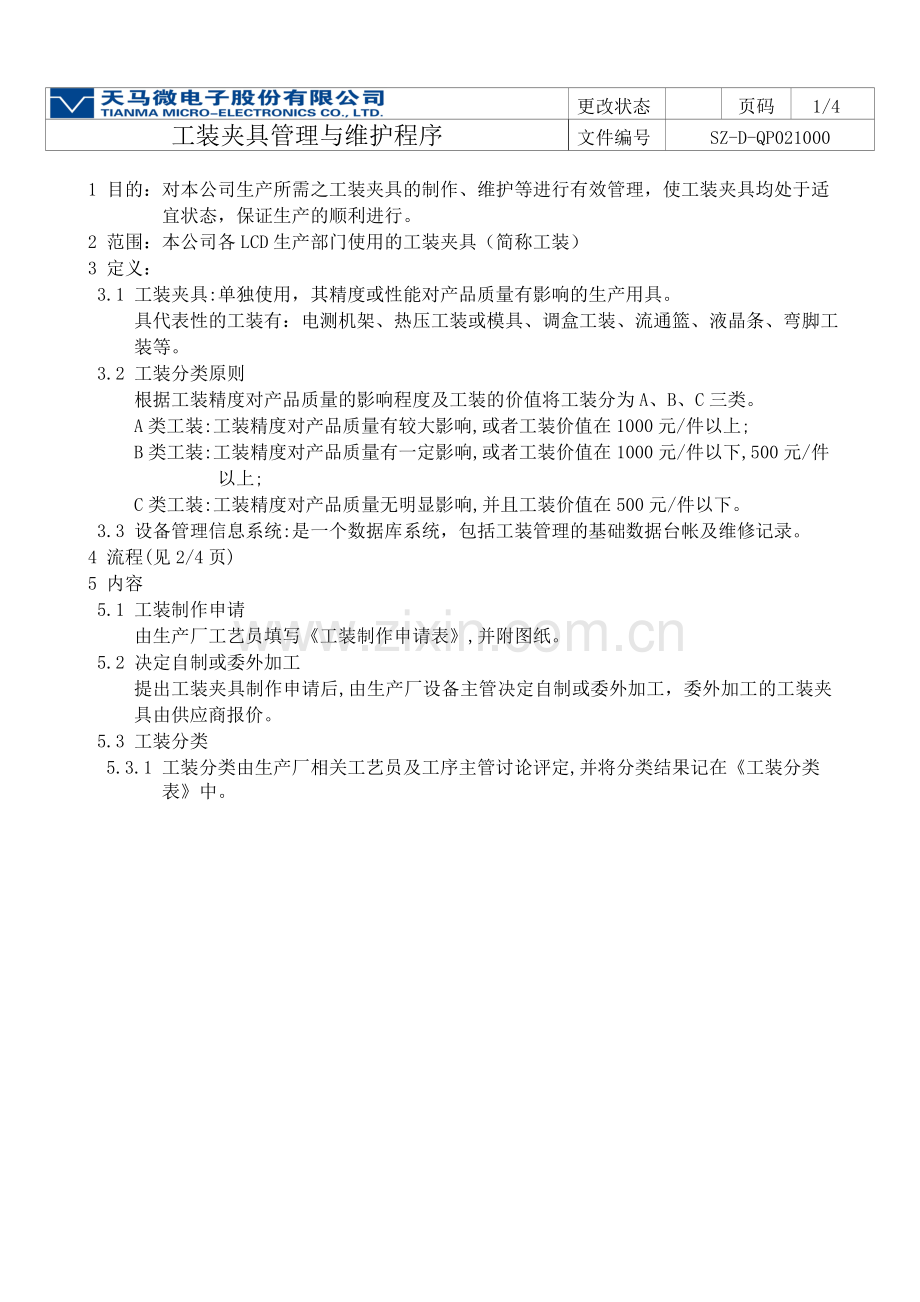

工装夹具管理与维护程序
文件编号
SZ-D-QP021000

1 目的：对本公司生产所需之工装夹具的制作、维护等进行有效管理，使工装夹具均处于适
宜状态，保证生产的顺利进行。
2 范围：本公司各LCD生产部门使用的工装夹具（简称工装）
3 定义：
3.1 工装夹具:单独使用，其精度或性能对产品质量有影响的生产用具。
具代表性的工装有：电测机架、热压工装或模具、调盒工装、流通篮、液晶条、弯脚工
装等。
3.2 工装分类原则
根据工装精度对产品质量的影响程度及工装的价值将工装分为A、B、C三类。
A类工装:工装精度对产品质量有较大影响,或者工装价值在1000元/件以上;
B类工装:工装精度对产品质量有一定影响,或者工装价值在1000元/件以下,500元/件
以上;
C类工装:工装精度对产品质量无明显影响,并且工装价值在500元/件以下。
3.3 设备管理信息系统:是一个数据库系统，包括工装管理的基础数据台帐及维修记录。
4 流程(见2/4页)
5 内容
5.1 工装制作申请
由生产厂工艺员填写《工装制作申请表》,并附图纸。
5.2 决定自制或委外加工
提出工装夹具制作申请后,由生产厂设备主管决定自制或委外加工，委外加工的工装夹具由供应商报价。
5.3 工装分类
5.3.1 工装分类由生产厂相关工艺员及工序主管讨论评定,并将分类结果记在《工装分类
表》中。

更改状态

页码
2/4
工装夹具管理与维护程序
文件编号
SZ-D-QP021000

流 程
负责单位
相关说明
使用表格或数据库
工装制作申请
工装分类
验收及入库
建 档
报 废
自制
委外加工
决定自制或委外加工
维护保养
审批
工装制作进度跟踪
移交申请部门
盘 点
工装夹具点检

工艺员

生产厂
工装或设备主管

工序主管

工序主管、厂长
副总经理

生产厂
物流管理部

申请人

申请人
物流管理部

工装或维修组

申请人

使用者

工装或维修组

生产厂

生产厂

一级维护保养

工装制作申请表

工装分类表

A类工装制作监查指导记录表

工装验收单

设备管理信息系统

A类工装夹具用前用后
点检表

故障维修申请单
设备管理信息系统

工装盘点表

工装报废申请单

更改状态

页码
3/4
工装夹具管理与维护程序
文件编号
SZ-D-QP021000
5.3.2当制作工装不在《工装分类表》中或产品结构、工艺要求发生变化时，应进行重新
评定。
5.4 审批
A类工装由厂长审核，副总经理批准；B、C类工装由工序主管审核，厂长批准。
5.5 工装制作进度跟踪
自制工装由申请人对工装制作进度进行跟踪检查,委外加工的工装由委外加工人对工装
制作进行跟踪检查，申请人对制作过程中的技术质量问题进行协调处理，对A类工装，
需将跟踪结果记录于《A类工装制作监查指导记录表》上。
5.6 验收及入库
5.6.1 工装制作完成后,由申请人按验收项目进行验收，对不易检测项目可采用试用的方式
验收，并填写《工装验收单》，对委外加工的工装还应在验收合格后交供销管理部库
房入库保管。
5.6.2 验收时抽查数量,对A类或20件(含20件)以下工装全检,B、C类超过20件工装抽
查20件。
5.7 建档
5.7.1工装验收后,由生产厂工装管理员根据工装编码原则进行编码管理,并负责保管相关图纸与资料，然后登录《设备管理信息系统》（数据库）。
5.7.2 编码原则
□ □□ □ □□□
流水号（001～999）
规格（0～9）
工装种类（两位拼音字母）
类别（0～3）
类别：0：客户，2：二厂， 3：三厂，4：四厂，
5.7.3 工装编号举例
3 GC 1 001
规格1的插条的流水号
插条工装中某种规格
灌晶工装(G)中的插条(C)
三厂
注：建议规格1～规格9可表示9种常用规格；规格0用来表示特殊、少量的各种规格。
5.8 移交申请部门
验收、建档完毕的工装，由申请人到供销管理部库房（委外加工）或维修组（二、三、四厂）（自制）领用并负责保管。
5.9 工装夹具点检
5.9.1对A类工装夹具使用者负责用前、用后的点检,并填写《A类工装夹具用前用后点检
表》保存记录。
5.9.2对B、C类工装，工艺员根据工艺要求拟定点检项目和点检周期，实行定期点检。

更改状态

页码
4/4
工装夹具管理与维护程序
文件编号
SZ-D-QP021000

5.10维护保养
5.10.1 使用工序定期对工装进行检查清洁等一级维护保养,保证工装工作状态良好;发现工装异常时,填写《故障维修申请单》FM10000003并交给维修组（二厂或四厂）,由维修组负责维修。
5.10.2 工装修理完毕,由申请工序确认维修效果,并将结果填写于《故障维修申请单》上，
然后再由工装管理员将修理情况录入《设备管理信息系统》。
5.10.3每年年初根据工装点检及盘点的结果，以及生产线工装使用情况，预测工装的劣化趋势及使用寿命，做出本年度的工装更新计划，对不能满足精度要求的工装，及时采取更换部件或补充新工装，以满足精度要求和生产产能的需要。
5.11盘点
5.11.1 A类工装盘点周期为三个月,B类工装盘点周期为6个月,C类工装盘点为12个月。
5.11.2 工装盘点由使用工序进行并将盘点结果记入《工装盘点表》中,工装管理员监督并
抽查盘点结果。
5.12报废
工装损坏后,维修组确认已无法修复,或者因工艺变化等因素淘汰的工装，使用工序填写《工装报废申请单》,维修组或工装组会签后由生产厂厂长批准,最后交工装管理员核销。
6相关附件：
6.1 附录A 四厂工装夹具管理与维护
7 相关表格
7.1 SZ-D-FM02100001 工装分类表 保存期限：产生年度+1年
7.2 SZ-D-FM02100002 工装报废申请单
7.3 SZ-D-FM02100003 工装盘点表 保存期限：至工装夹具报废
7.4 SZ-D-FM02100004 工装制作申请表
7.5 SZ-D-FM02100005 工装验收单
7.6 SZ-D-FM02100006 A类工装制作监查指导记录表 保存期限：产生年度+1年
7.7 SZ-D-FM02100007 A类工装夹具用前用后点检表
7.8 SZ-D-FM02100008 年度易损工装更新计划
7.9 SZ-D-FM02100009 工装点检表
8 参考文件
8.1 WI093004 固定资产管理程序
9相关OA流程
无。

更改状态

页码
A1/2
工装夹具管理与维护程序
文件编号
SZ-D-QP021000

附录A 四厂工装夹具管理与维护

A1 目的：对四厂生产所需工装夹具的分类、维护、点检等进行有效管理，使工装夹具均处
于适宜状态，保证生产的顺利进行。
A2 范围：适用四厂使用的工装夹具，简称工装。
A3 内容：
A3.1工装夹具的分类,根据工装精度对产品质量的影响程度或工装的价值将工装分为A、B、C三类。
A类工装:调盒气囊、电测架
B类工装:前工序流通篮、热压工装
C类工装:简易工装（条装）、简易工装（粒装）、日式工装、清洗篮
A3.2 工装夹具的点检
A3.2.1 A类工装：
A3.2.1.1调盒气囊：工序对调盒气囊每天点检2次（用前一次，用后一次），具体点检项目见WI091121《CSTN厂LCD部调盒、封口、固化作业指导书》，工装点检后由组长签字确认。
A3.2.1.2 电测架：用前用后工序对电测架进行点检，确保电测架压块翻转灵活，固定处无松动现象、灯管固定，无松动现象、分显开关完好，无松动。点检情况记录在《A类工装夹具用前用后点检表》上。
A3.2.2 B类工装：
A3.2.2.1前工序流通蓝：主要点检确保无缺块及明显掉屑，螺丝紧固，不可晃动变形，铁质部分不可有锈迹，点检周期为每月一次，并记录在《---工装点检表》中。
A3.2.2.2热压工装:主要点检热压工装耳朵不可松动，挡条有弹性，工装不能有突起，工装入口、出口、热压炉、冷却感应位置准确，点检周期为每月一次，并记录在《---工装点检表》中。
A3.2.3 C类工装：
A3.2.3.1日式工装：无裂纹、螺丝不滑丝、无变形现象。
A3.2.3.2清洗篮：无裂纹、螺丝不滑丝、隔条底部断裂不可大于5格、工装篮两侧钢条不可变形。
A3.2.3.3简易工装（条装）：工装篮两侧钢条不可变形、隔条破损不超5格且无裂纹。
A3.2.3.4简易工装（粒装）：无裂纹、螺丝不滑丝、隔条底部断裂不可大于5格、工装篮两侧钢条不可变形 。
A3.2.4工装点检发现异常时及时通知维修人员，需经维修人员维修后方可正常使用。
A3.2.5 各操作小组组长和维修人员需分别对各班组长的点检工作进行不定期的抽查，抽查频率不少于2次/月。
A3.2.6 新员工进线后，应由本段班组长对其进行工装点检相关内容的培训，并确认新员工已掌握有关内容为止。

更改状态

页码
A2/2
工装夹具管理与维护程序
文件编号
SZ-D-QP021000

A3.2.7所有工装夹具点检时必须包括工装夹具的清洁检查，保证所使用的工装干净、清洁，使用时严禁在工装夹具上粘贴标签纸或双面胶，不准私自拆卸工装夹具上的配件或更改工装夹具结构。所有点检由生产线安排人员点检。
A3.3 工装夹具的维护
A3.3.1使用工序定期对工装进行检查清洁等一级维护保养,保证工装工作状态良好; 当工装夹具在使用过程中出现故障或点检时发现异常时，操作人员将故障工装送到维修组由维修人员进行维修。
A3.3.2 严禁对工装进行任何人为性破坏，生产对工装的维护负有直接责任。
A3.3.3 工装外借必须经过工装管理组（维修组）登记后，才能借出，不允许随意借用工装。

更改状态

页码
Rev1/1
外部客户投诉处理程序
文件编号
SZ-D-QP021000

修 订 履 历
版号
文件更改
状态页
修订日期
修订章节
修订前内容
修订后内容
修订原因
修订人
审核人
3.0
1/4~4/4
A1/2~A2/2
表1~表4（2.1）
表5（1.1）
表6~7表（2.1）
表8（1.1）
表9（1.0）
2013-7-10
增加附录A、表9、及变更文件格式及编号，故整体换版处理
见2.1版
见3.0版
因四厂需明确产线工装
夹具的管理

朱珊
刘乐
