机电传动与控制试题及答案1.doc

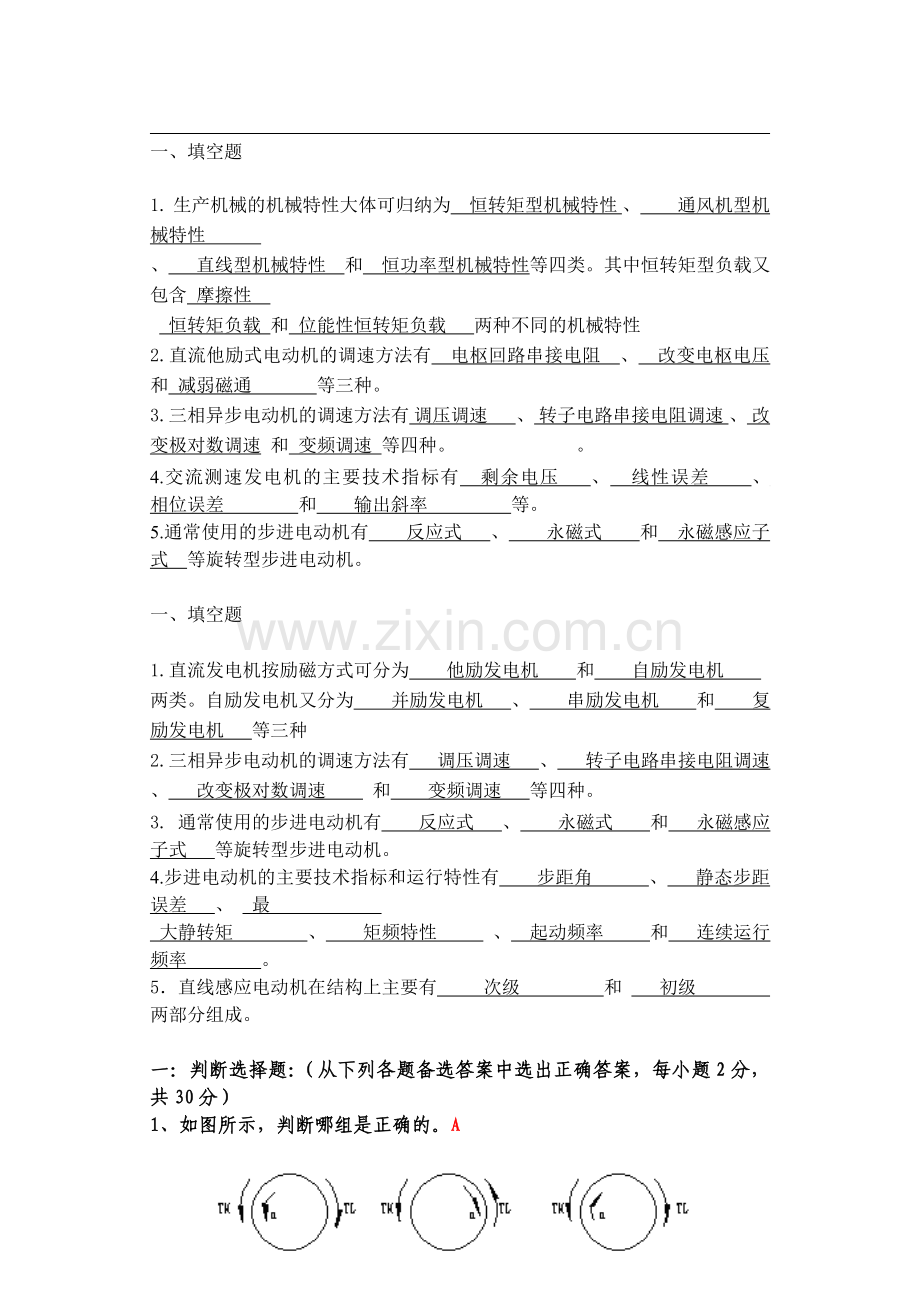

一、填空题

1. 生产机械的机械特性大体可归纳为 恒转矩型机械特性 、 通风机型机械特性
、 直线型机械特性 和 恒功率型机械特性 等四类。其中恒转矩型负载又包含 摩擦性
恒转矩负载 和 位能性恒转矩负载 两种不同的机械特性
2.直流他励式电动机的调速方法有 电枢回路串接电阻 、 改变电枢电压 和 减弱磁通 等三种。
3.三相异步电动机的调速方法有 调压调速 、 转子电路串接电阻调速 、 改变极对数调速 和 变频调速 等四种。 。
4.交流测速发电机的主要技术指标有 剩余电压 、 线性误差 、 相位误差 和 输出斜率 等。
5.通常使用的步进电动机有 反应式 、 永磁式 和 永磁感应子式 等旋转型步进电动机。

一、填空题

1.直流发电机按励磁方式可分为 他励发电机 和 自励发电机 两类。自励发电机又分为 并励发电机 、 串励发电机 和 复励发电机 等三种
2. 三相异步电动机的调速方法有 调压调速 、 转子电路串接电阻调速 、 改变极对数调速 和 变频调速 等四种。
3. 通常使用的步进电动机有 反应式 、 永磁式 和 永磁感应子式 等旋转型步进电动机。
4.步进电动机的主要技术指标和运行特性有 步距角 、 静态步距误差 、 最
大静转矩 、 矩频特性 、 起动频率 和 连续运行频率 。
5．直线感应电动机在结构上主要有 次级 和 初级 两部分组成。

一：判断选择题：（从下列各题备选答案中选出正确答案，每小题2分，共30分）
1、如图所示，判断哪组是正确的。A

（a） (b) (c)
A：图（a）为正，是拖动转矩，加速状态 B：图（b）=，匀速状态
C：图（c）为正，为负，减速状态
2、关于交流电动机调速方法正确的有：A
A：变频调速； B：改变磁通调速；
C：改变转差率调速； D：定子串电阻调速。
3、延时闭合的动合触点是：B

A B C D
4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。
A：减少； B：增加； C：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。
A：相同； B：大； C：小。
6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。试问：电动机能否在A点稳定运行？ A

A：能； B：不能； C：不能确定
7．直流发电机E与Ia的方向：A
A 相同；B 相反；C 不一定。
8．恒功率型机械特性为负载转矩与转速成：B
A 正比; B 反比。
9、有一台三相异步电动机，正常运行时为接法，在额定电压下启动，其，若采用换接启动，试问当负载转矩，电动机能否启动？ A

A：能； B：不能； C：不能确定
10．三相异步电动机的何种制动又叫发电制动。A
A 反接制动；B 反馈制动； C 能耗制动。
11．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度：A
A 高；B 低；C 一样。
12．反应式步进电机的基本结构是：B
A 定子和转子均有绕组；B 定子有绕组，转子无绕组；C 定子无绕组，转子有绕组。
13、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ B ）
A：集中控制 B：分散控制
C：联合控制 D：点动控制
14、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：A
A：由（0，no）出发的一簇向下倾斜的直线；
B：一簇平行于固有特性曲线的人为特性曲线；
C：；由（0，no）出发的一簇向上倾斜的直线；
D：不确定；
15、下列方法中哪一个不是消除交流伺服电动机“自转”的方法：A
A：增大转子转动惯量； B：增大转子电阻；
C：减小转子转动惯量；

二．改错题（将图中不合理或错误或不可编程的地方改正，要求画出改好的图，10分）
第二个改正后的：

三、计算题：（共30分）
1、一台他励电动机，额定功率，额定电压，额定电流，额定转速，最大励磁功率。
试求：（1）最大励磁电流； （2）额定运行时的电枢电流；
（3）额定转矩； （4）额定运行时的效率。
1．答案：
（1）最大励磁电流
（2）额定运行时的电枢电流
（3）额定转矩
（4）额定运行时的效率

2、有一台三相鼠笼式异步电动机，其额定数据为：，，，接法，，，，。试求：
（1）额定输入功率； （2）额定转差率；
（3）额定电流； （4）输出的额定转矩；
（5）采用换接启动时的启动电流和启动转矩。
2．答案：
（1）
（2）
（3）
（4）
（5）
五、设计题:（共20分）
1、试设计一个工作台前进、退回的控制线路。工作台由电动机M拖动，行程开关1ST、2ST分别装在工作台的原位和终点。要求：
①能自动实现前进→后退→停止到原位； ②工作台前进到达终点后停一下再后退；
③工作台在前进中人为地立即后退到原位； ④有终端保护。
要求绘出主电路和控制电路。
西南科技大学试题单(1)
制造学院：课程名称：《机电传动技术基础》 课程代码：1872 命题人：试卷库
学院： 专业班级： 学号： 命题第 5 页 共 5 页
