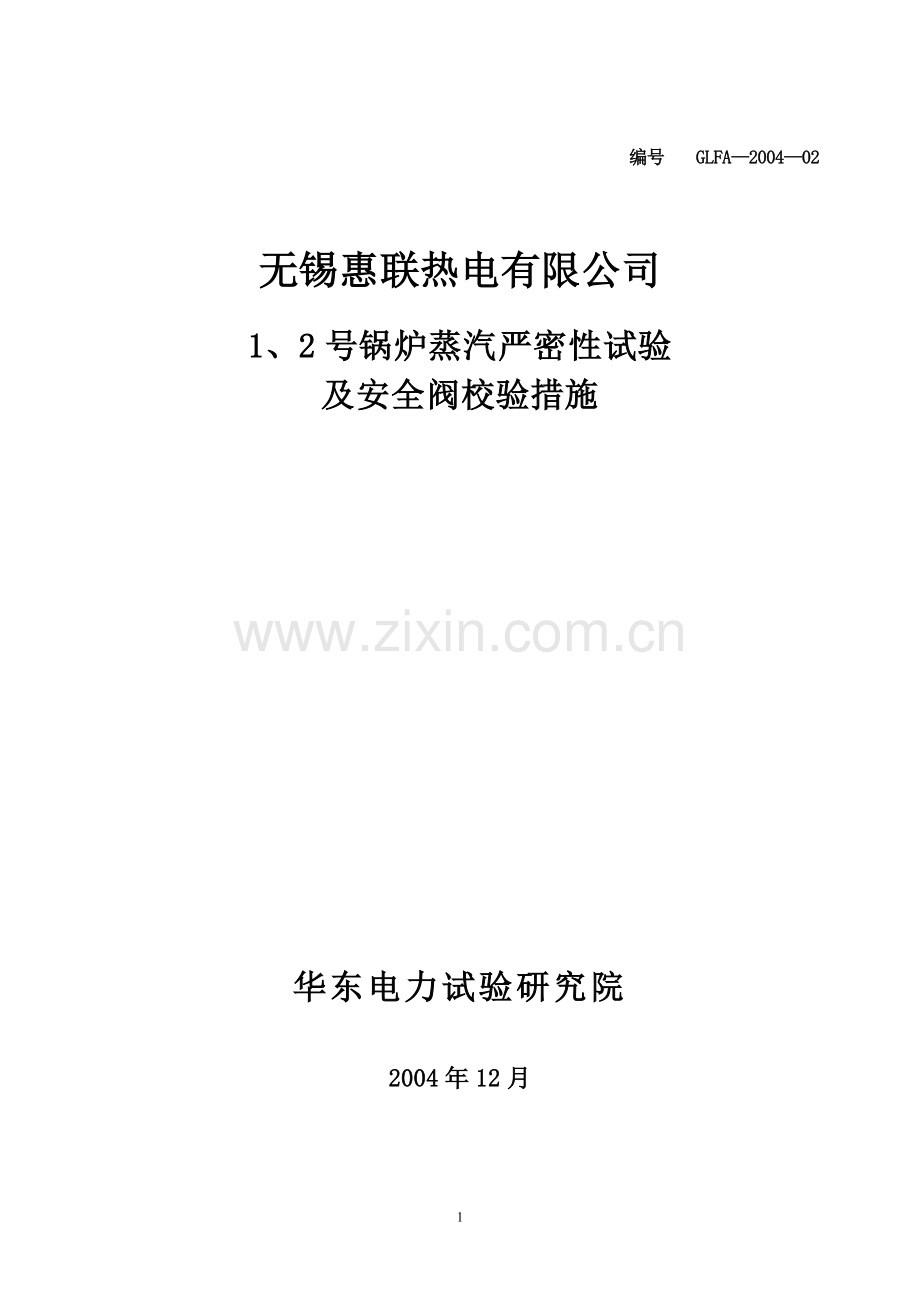

无锡惠联热电有限公司1、2号锅炉蒸汽严密性试验及安全阀校验措施 编号 GLFA—2004—02

编号 GLFA—2004—02

无锡惠联热电有限公司

1、2号锅炉蒸汽严密性试验
及安全阀校验措施

华东电力试验研究院

2004年12月

5

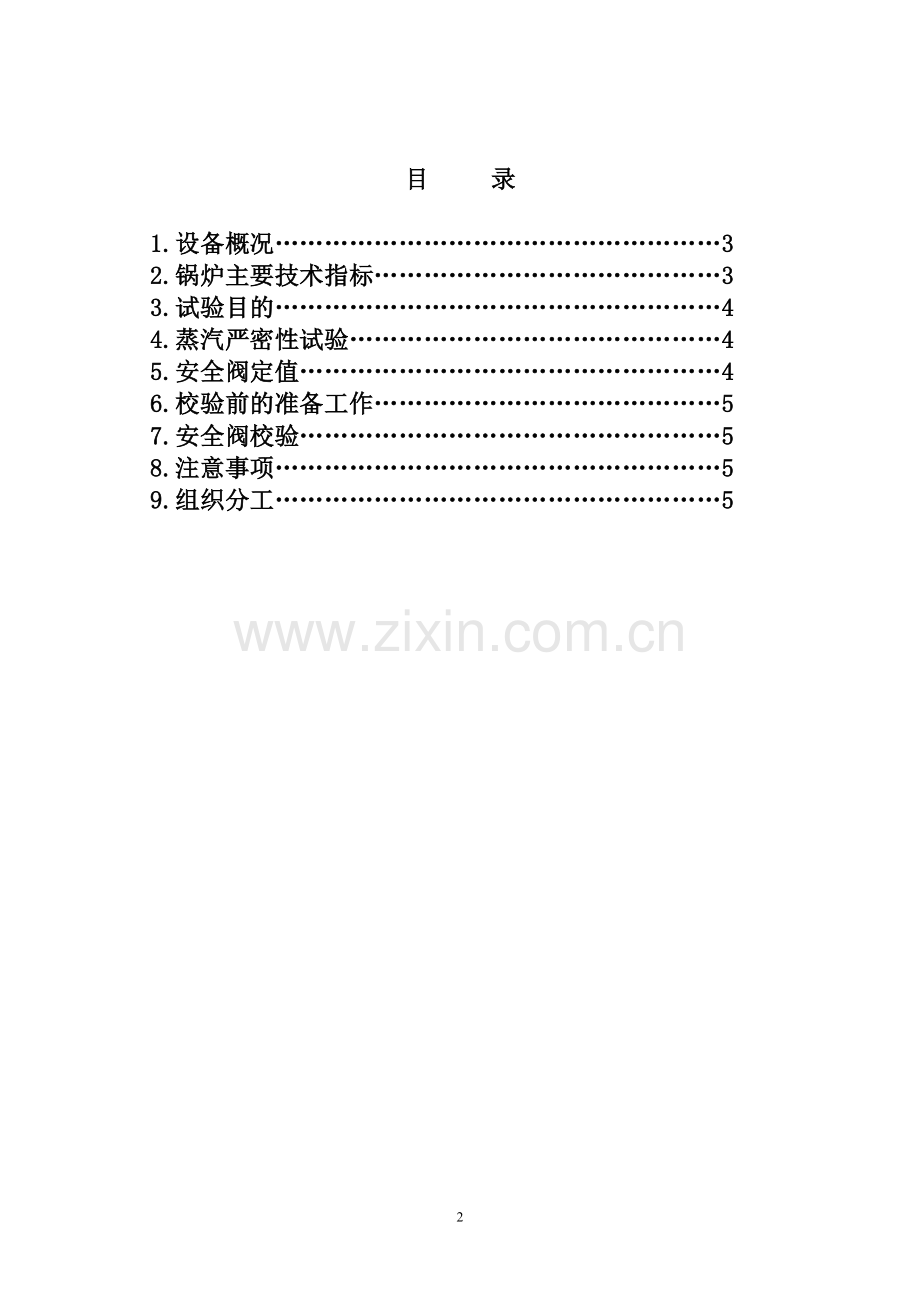

目 录

1.设备概况………………………………………………3
2.锅炉主要技术指标……………………………………3
3.试验目的………………………………………………4
4.蒸汽严密性试验………………………………………4
5.安全阀定值……………………………………………4
6.校验前的准备工作……………………………………5
7.安全阀校验……………………………………………5
8.注意事项………………………………………………5
9.组织分工………………………………………………5

1.设备概况
无锡惠联热电有限公司1、2号锅炉为无锡华光锅炉厂生产的UG-170/9.8-M2型高温、高压自然循环、“Π”型全露天布置的固态排渣煤粉锅炉。燃烧方式为中间储仓式、干燥剂热风送粉。燃烧器采用直流四角切圆布置，射流在炉膛中心形成Φ600mm的假想切圆。每角布置有一层三次风，二层一次风，三层二次风，其喷嘴布置顺序为(从上至下)三 、二、一、二、一、二次风。空气预热器为两级钢管式，与省煤器交错布置。

锅炉在过热器出口集箱上安装两只脉冲式安全阀，具体型号、规格如下：

序号
名 称
单位
汽包安全阀
过热器安全阀
1
型 号

A49Y-Pw5410V1
A49Y-Pw5410V1
2
台 数
台
1
1
3
安全阀内径
mm
82
82
4
阀杆直径
mm
32
32
5
工作压力
MPa
10.70
10.29
6
排汽面积
mm2
4476.8
4476.8
7
排汽能力
t/h
115.853
111.923
8
总排汽能力
t/h
227.776
9
介质

蒸汽
蒸汽

2.锅炉主要技术指标：
2.1锅炉主要设计参数
额定蒸发量 170 t/h
蒸汽压力 9.8 MPa
蒸汽温度 540 ℃
给水温度 215 ℃
冷风温度 30 ℃
热风温度 330 ℃
排烟温度 140 ℃
锅炉设计效率 91 %
燃料种类 烟煤
2.2设计燃料特性
设计煤种为烟煤，分析值如下表：
名称
碳
氢
氧
氮
硫
灰份
水份
挥发份
发热量
符号
Cy
Hy
Oy
Ny
Sy
Ay
Wy
Vy
Qydw
单位
%
%
%
%
%
%
%
%
KJ/kg
数值
57.23
3.39
7.62
0.95
0.80
17.21
12.80
25.11
21866

3.试验目的
3.1在冷态下检查锅炉各部件的严密性的试验是锅炉水压试验,而在热态情况下,检查锅炉各部件的严密性的试验是蒸汽严密性试验,新安装的锅炉必须进行这一程序。
3.2新安装的锅炉的安全门未经热态校验,因此,必须在热态情况下对安全门进行校验。

4.蒸汽严密性试验
4.1.试验程序
4.1.1.锅炉汽包压力升至9.5MPa。
4.1.2.保持汽包压力稳定。
4.1.3.对下列部分的严密性进行检查。
4.1.3.1.锅炉的焊口、人孔、法兰。
4.1.3.2.汽包、集箱、各受热面。
4.1.3.3.锅炉范围内的汽水系统。
4.1.3.4.管道热膨胀情况。
4.1.3.5.管道的支吊架。
4.1.4.试验正常后降低汽压。

5.安全阀定值
安全阀是保证锅炉安全运行的重要附件，为保证其在锅炉运行时能正常动作，必须在锅炉投产前对安装好的二只安全阀进行热态校验。根据《蒸汽锅炉安全技术监察规程》的规定，经计算求得该锅炉二只安全阀的校验定值分别为（以就地压力表为准）：

名 称
起座压力
回座压力
过热器安全阀
10.29MPa
9.57～9.88MPa
汽包安全阀
10.70MPa
9.95～10.27MPa
注:安全门定值允许误差为正负0.1MPa。
6.校验前的准备工作：
6.1安装公司首先应对新安全阀进行解体检查，并进行工作压力的冷态水压试验.
6.2冷态水压试验合格后，将安全阀送交当地技术监督局进行试验台热态校验，校验的起、回座压力如前表。
6.3试验台热态校验合格后，再将安全阀安装到锅炉上。
6.4安全阀疏水管路应畅通，以防动作时发生水冲击。
6.5就地压力表及表盘指示压力表均应校验准确。
6.6向空排汽阀应操作灵活。
6.7准备两副对讲机及校验用具。

7.安全阀校验：
7.1校验工作由调试单位指导，制造厂家调整，电厂专业人员参加，监理人员现场监督，就地和控制室四方均应有人在场，及时联系和协商有关事宜。
7.2校验压力以就地压力表为准。
7.3校验按压力由高至低的顺序对二只安全阀依次进行，即先校验汽包安全阀，再校验过热器安全阀。
7.4当压力升至9.0MPa时，应降低升压速度，当压力超出校验定值0.1MPa而安全阀仍未起座时，应开启向空排汽泄压，待压力低于校验定值0.5MPa时，稳压，由安装公司指定专业人员对弹簧的紧力进行调整，调整结束后重新升压校验，直至合格。

8、注意事项：
8.1所有工作均在试运指挥组的统一领导下进行。
8.2安全阀调整时应有专人负责，统一指挥，分工明确。如发现异常情况，应按锅炉运行规程及时处理。
8.3运行人员应认真监盘，精心操作。安全阀起座及回座时，应特别注意汽包水位的变化。
8.4安全阀调整时应由两名熟练工作人员操作，并应戴好防护用品。
8.5安全阀调整期间的压力，用增减燃烧强度和调节向空排汽门。

9、组织分工：
9.1调试人员负责调试措施的编写，向现场工作人员进行技术、安全交底，操作技术指导，记录有关参数；
9.2电厂运行人员应根据调试人员要求，按运行规程和本措施进行操作，并对运行设备进行正常巡检，确保设备安全运行。
9.3安装公司负责安全阀的调整、设备检查和维修等工作。
9.4监理公司负责现场监督工作。
