UG复习题.doc

√×UG复习题
一、判断题：
1 不可以使用一欠约束草图去定义一特征。×
2 在装配中可以对组件进行镜像或阵列的创建。√
3 只有在图纸上没有投射视图存在，才可以改变投射角。√
4可以对工作坐标系（WCS）进行移动和旋转操作。×
5 在装配导航器上也可以查看组件之间的定位约束关系。√
6 对于沟槽特征，安放表面必须是柱面或锥面。√
7可以在部件导航器中对实体的某一特征进行隐藏。√
8 在草图的镜像操作过程中，镜像中心线自动转变成一参考线。√
9 在草图中，当曲线的约束状态改变时，它的颜色发生变化。√
10 当建立特征和尺寸约束草图时，系统将自动生成表达式。√
11 凸台（Boss）的拔模角Taper Angle可以是正值也可以是负值。√
12在UGNX中，可以使用任一图层为工作层。√
13只有先绘草图，才能进行拉伸命令操作。×
14创建有界平面时，组成有界平面的曲线可以不封闭。×
15可以对绝对坐标系进行移动和旋转操作。×
二、选择题：
1 下列哪种方式可以定义实体密度。A
A．在【建模首选项】中设置。
B．双击实体模型，在特征对话框中添加密度值。
C．选择【编辑】下拉菜单中的【对象选择】，进行密度设置。
D．在部件导航器中右键实体，选择【属性】，进行密度设置。
2 创建草图时，草图所在的层由下列哪一项决定？B
A．NX 预设置中定义
B．建立草图时定义的工作层
C．在草图中选择
D．系统自动定义
3 哪种方式无法删除基准面？ D
A．选中基准面，按Delete键
B．选中基准面，选择【编辑】-【删除】
C．选中基准面，单击Delete图标
D．选中基准面，按Backspace键
4 在NX的用户界面中，哪个区域提示你下一步该做什么？A
A．Cue Line（提示行）
B．Status Line（状态行）
C．Information Window（信息窗口）
D．Part Navigator（部件导航器）
5 当组件的引用集在装配文件中被使用时，此引用集若被删除，那么下次打开此装配文件时，组件的哪个引用集将会被使用？
A．装配文件将打开失败（D）
B．默认引用集
C．空集
D．整集
6 使用下列哪个工具可以编辑特征参数，改变参数表达式的数值？B
A．装配导航器
B．部件导航器
C．检查工具
D．特征表格
7 哪个工具列出特征列表,而且可以作为显示和编辑特征的捷径? C
A．装配导航器
B．编辑和检查工具
C．部件导航器
D．特征列表

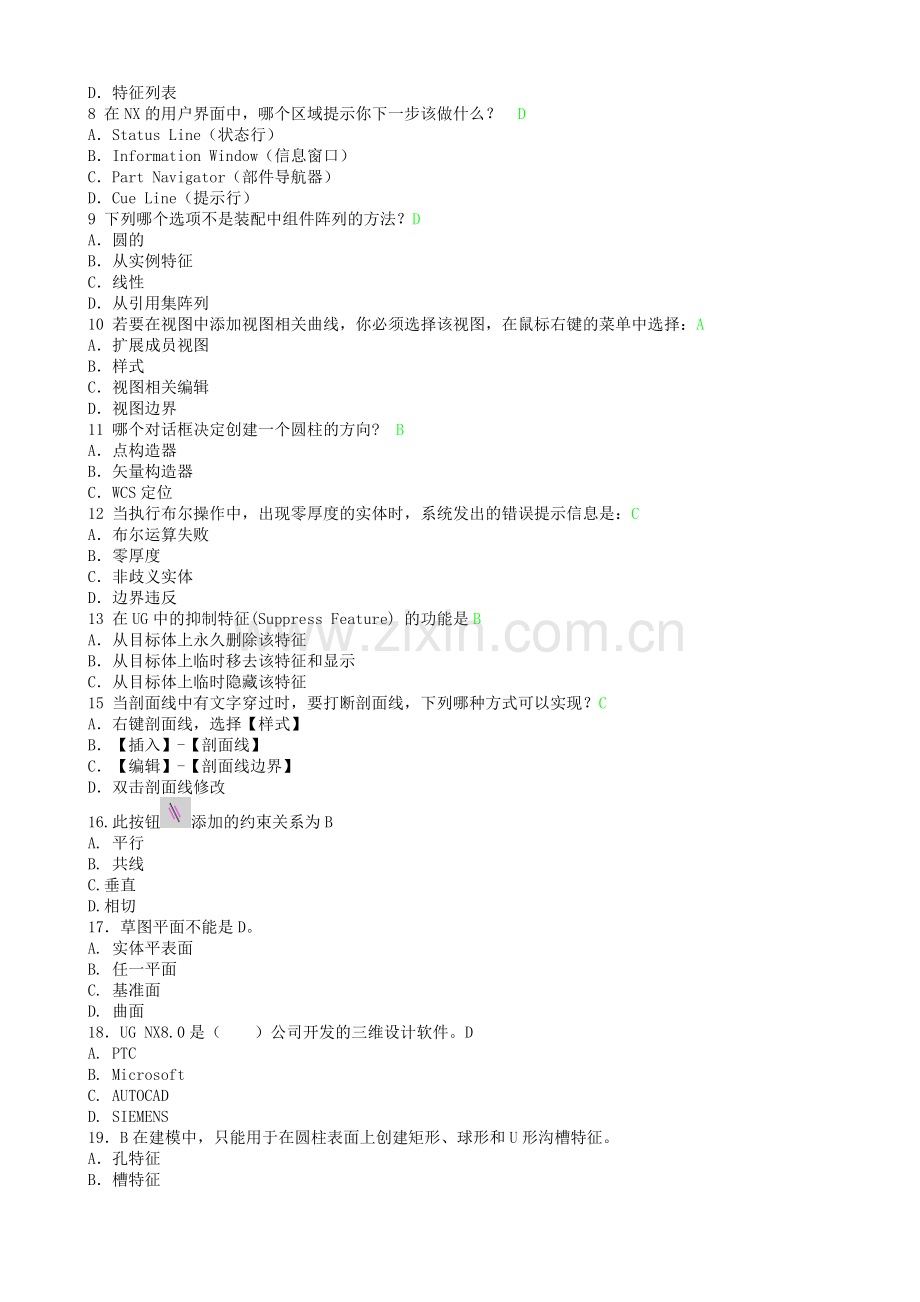

8 在NX的用户界面中，哪个区域提示你下一步该做什么？ D
A．Status Line（状态行）
B．Information Window（信息窗口）
C．Part Navigator（部件导航器）
D．Cue Line（提示行）
9 下列哪个选项不是装配中组件阵列的方法？D
A．圆的
B．从实例特征
C．线性
D．从引用集阵列
10 若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择：A
A．扩展成员视图
B．样式
C．视图相关编辑
D．视图边界
11 哪个对话框决定创建一个圆柱的方向? B
A．点构造器
B．矢量构造器
C．WCS定位
12 当执行布尔操作中，出现零厚度的实体时，系统发出的错误提示信息是：C
A．布尔运算失败
B．零厚度
C．非歧义实体
D．边界违反
13 在UG中的抑制特征(Suppress Feature) 的功能是B
A．从目标体上永久删除该特征
B．从目标体上临时移去该特征和显示
C．从目标体上临时隐藏该特征
15 当剖面线中有文字穿过时，要打断剖面线，下列哪种方式可以实现？C
A．右键剖面线，选择【样式】
B．【插入】-【剖面线】
C．【编辑】-【剖面线边界】
D．双击剖面线修改
16.此按钮添加的约束关系为B
A. 平行
B. 共线
C.垂直
D.相切
17．草图平面不能是D。
A. 实体平表面
B. 任一平面
C. 基准面
D. 曲面
18．UG NX8.0是（ ）公司开发的三维设计软件。D
A. PTC
B. Microsoft
C. AUTOCAD
D. SIEMENS
19．B在建模中，只能用于在圆柱表面上创建矩形、球形和U形沟槽特征。
A．孔特征
B．槽特征
C．键槽特征
D．三角形加强筋
20．在创建点或者直线时，“跟踪条”对话框中的文本框可以设置点的位置或直线的长度等，其中按（ ）可以在不同文本框中切换值的输入。A
A．Tab键
B．Enter键
C．Ctrl键
D．Shift键
21．若将两个独立而又相连的实体合成一个实体时，应选用命令。B
A. B. C. D.无
22．用于将曲线或点沿某一方向投影到现有曲面、平面或参考平面上。A
A．投影曲线 B．组合投影线 C．截面曲线 D．连接曲线
23．利用一基准面修剪一实体时，箭头方向的目标体部分将被。C
A. 放到另一层 B. 保留 C. 移除 D. 隐藏
三、草图部分
1．参照下图绘制草图轮廓，请注意其中的对称、相切等几何关系,其中A=32,B=52。

问题：⑴ 请问绿色区域的面积是多少平方毫米？（7245.7790）
⑵ 将A调整为40，B调整为60后，绿色区域的面积为多少平方毫米？
2．参照下图绘制草图轮廓，注意其中的等长、重合、相切等几何关系。

问题：
⑴ 请问黄色区域的面积是多少平方毫米?  （2098.4749）
（提示：轮廓绘制完成后，拉伸为实体，选择分析-面属性获取表面面积（即轮廓面积））
3．参照下图绘制草图轮廓，注意圆弧之间均为相切关系。

问题： ⑴ 请问图中绿色区域的面积是多少平方毫米? （14111.5650）
4．参照下图绘制草图轮廓，注意圆弧之间均为相切关系。

问题： ⑴ 请问图中绿色区域的面积是多少平方毫米?
5．参照下图绘制草图轮廓。注意图中的几何关系。

问题：（1）请问黄色区域的面积是多少平方毫米? （43273.8662）
6．参照下图绘制草图轮廓，请注意其中的对称、相切等几何约束。（4750.6）

7．参照下图绘制草图轮廓，注意其中的几何关系。

问题：  1.请问草图中绿色区域的面积是多少平方毫米？（3444.2317mm2）
8．参照下图绘制草图，注意其中的水平、同心、平行等几何关系。

问题：  1.请问蓝色区域的面积是多少平方毫米？  （3188.7901）
9．

问题：  1.请问图中绿色区域的面积是多少平方毫米? （6410.11）
10．参照下图绘制草图轮廓，注意仔细观察其中的重合、同心、对称、等长等几何约束。

问题： ⑴ 请问图中浅蓝色区域的面积为多少平方毫米?  （8565.1264）
11．参照下图绘制草图轮廓，注意观察草图中的各种几何约束（相切、平行、同心、竖直等等）。

 ⑴ 请问图中紫色区域的面积为多少平方毫米?
三、建模题
1．参照下图构建零件模型。

图片说明：D=28，C=40，B=6，A=76
问题： ⑴ 请问模型的体积为多少立方毫米?
2．参照下图构建零件模型。

问题： ⑴ 请问模型的体积为多少立方毫米?
3．参照下图构建零件模型。

问题： ⑴ 请问其体积为多少立方毫米?  （65948.4549mm^3）
4．请参照下图构建零件。

问题：
5.请问零件体积为多少立方毫米？（1025.098）

问题：1.请问其体积为多少立方毫米？
6．

问题：  1.请问零件体积为多少立方
7．参照下图构建零件模型。

7．题目：参照下图构建零件模型。

问题： ⑴ 请问其体积为多少立方毫米?
8．参照下图构建零件模型。

问题：⑴ 请问零件体积为多少立方毫米？
9．参照下图构建零件模型（单位制均为mm），并按照图示要求装配到位，注意坐标原点的方位。图中A=72,B=150,C=172,D=105,E=110

问题：  1.请问其体积为多少立方毫米?
10．

问题：  1.请问其体积为多少立方毫米?
11．

问题：
⑴ 请问其体积为多少立方毫米？
12．

问题：
1.请问零件体积为多少立方毫米？
13．

问题： 1.请问其体积为多少立方毫米？

14．

问题： 1.请问零件体积为____立方毫米？
15．

问题：
1.请问零件体积为多少立方毫米？

16.

问题：
1.请问零件体积为多少立方毫米？
17.

问题：
1. 请问零件体积为多少立方毫米？

18.

问题：
1.请问零件体积为多少立方毫米？
