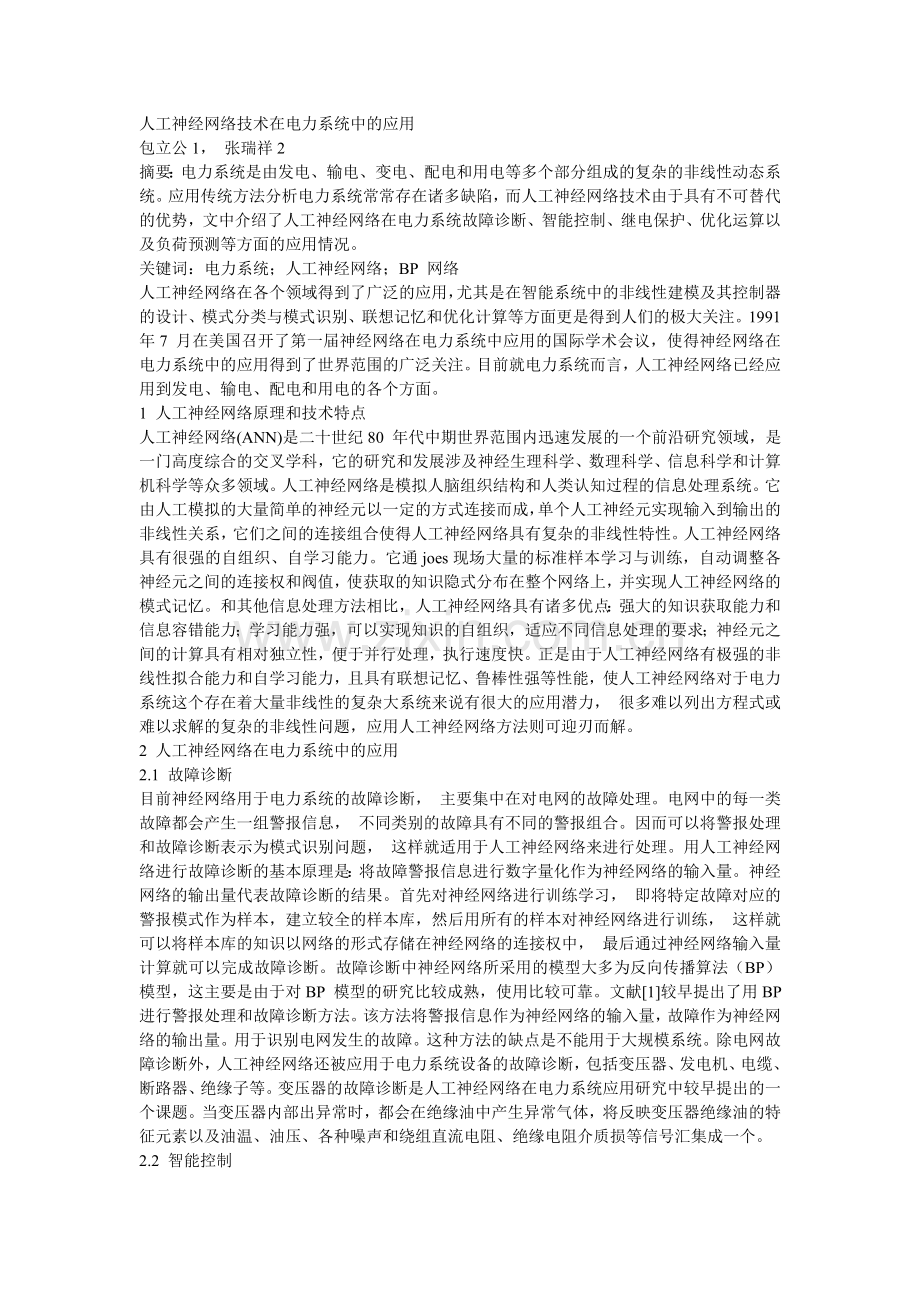

人工神经网络技术在电力系统中的应用.doc_第1页
第1页 / 共5页
人工神经网络技术在电力系统中的应用.doc_第2页
第2页 / 共5页

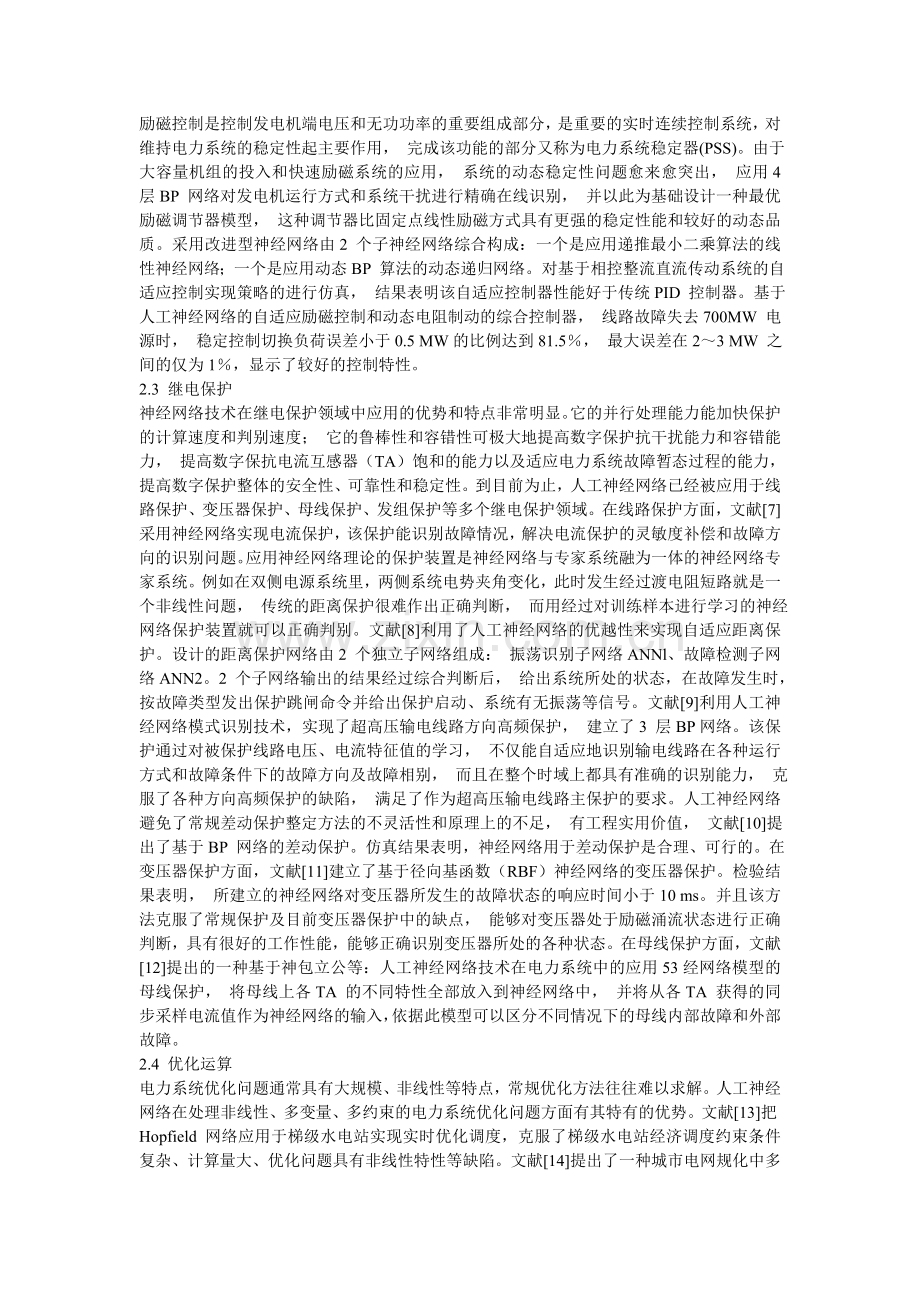

人工神经网络技术在电力系统中的应用.doc_第3页
第3页 / 共5页
人工神经网络技术在电力系统中的应用.doc_第4页
第4页 / 共5页
人工神经网络技术在电力系统中的应用.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、人工神经网络技术在电力系统中的应用包立公1, 张瑞祥2摘要:电力系统是由发电、输电、变电、配电和用电等多个部分组成的复杂的非线性动态系统。应用传统方法分析电力系统常常存在诸多缺陷,而人工神经网络技术由于具有不可替代的优势,文中介绍了人工神经网络在电力系统故障诊断、智能控制、继电保护、优化运算以及负荷预测等方面的应用情况。关键词:电力系统;人工神经网络;BP 网络人工神经网络在各个领域得到了广泛的应用,尤其是在智能系统中的非线性建模及其控制器的设计、模式分类与模式识别、联想记忆和优化计算等方面更是得到人们的极大关注。1991 年7 月在美国召开了第一届神经网络在电力系统中应用的国际学术会议,使得

2、神经网络在电力系统中的应用得到了世界范围的广泛关注。目前就电力系统而言,人工神经网络已经应用到发电、输电、配电和用电的各个方面。1 人工神经网络原理和技术特点人工神经网络(ANN)是二十世纪80 年代中期世界范围内迅速发展的一个前沿研究领域,是一门高度综合的交叉学科,它的研究和发展涉及神经生理科学、数理科学、信息科学和计算机科学等众多领域。人工神经网络是模拟人脑组织结构和人类认知过程的信息处理系统。它由人工模拟的大量简单的神经元以一定的方式连接而成,单个人工神经元实现输入到输出的非线性关系,它们之间的连接组合使得人工神经网络具有复杂的非线性特性。人工神经网络具有很强的自组织、自学习能力。它通j

3、oes现场大量的标准样本学习与训练,自动调整各神经元之间的连接权和阀值,使获取的知识隐式分布在整个网络上,并实现人工神经网络的模式记忆。和其他信息处理方法相比,人工神经网络具有诸多优点:强大的知识获取能力和信息容错能力;学习能力强,可以实现知识的自组织,适应不同信息处理的要求;神经元之间的计算具有相对独立性,便于并行处理,执行速度快。正是由于人工神经网络有极强的非线性拟合能力和自学习能力,且具有联想记忆、鲁棒性强等性能,使人工神经网络对于电力系统这个存在着大量非线性的复杂大系统来说有很大的应用潜力, 很多难以列出方程式或难以求解的复杂的非线性问题,应用人工神经网络方法则可迎刃而解。2 人工神经

4、网络在电力系统中的应用2.1 故障诊断目前神经网络用于电力系统的故障诊断, 主要集中在对电网的故障处理。电网中的每一类故障都会产生一组警报信息, 不同类别的故障具有不同的警报组合。因而可以将警报处理和故障诊断表示为模式识别问题, 这样就适用于人工神经网络来进行处理。用人工神经网络进行故障诊断的基本原理是:将故障警报信息进行数字量化作为神经网络的输入量。神经网络的输出量代表故障诊断的结果。首先对神经网络进行训练学习, 即将特定故障对应的警报模式作为样本,建立较全的样本库,然后用所有的样本对神经网络进行训练, 这样就可以将样本库的知识以网络的形式存储在神经网络的连接权中, 最后通过神经网络输入量计

5、算就可以完成故障诊断。故障诊断中神经网络所采用的模型大多为反向传播算法(BP)模型,这主要是由于对BP 模型的研究比较成熟,使用比较可靠。文献1较早提出了用BP 进行警报处理和故障诊断方法。该方法将警报信息作为神经网络的输入量,故障作为神经网络的输出量。用于识别电网发生的故障。这种方法的缺点是不能用于大规模系统。除电网故障诊断外,人工神经网络还被应用于电力系统设备的故障诊断,包括变压器、发电机、电缆、断路器、绝缘子等。变压器的故障诊断是人工神经网络在电力系统应用研究中较早提出的一个课题。当变压器内部出异常时,都会在绝缘油中产生异常气体,将反映变压器绝缘油的特征元素以及油温、油压、各种噪声和绕组

6、直流电阻、绝缘电阻介质损等信号汇集成一个。2.2 智能控制励磁控制是控制发电机端电压和无功功率的重要组成部分,是重要的实时连续控制系统,对维持电力系统的稳定性起主要作用, 完成该功能的部分又称为电力系统稳定器(PSS)。由于大容量机组的投入和快速励磁系统的应用, 系统的动态稳定性问题愈来愈突出, 应用4 层BP 网络对发电机运行方式和系统干扰进行精确在线识别, 并以此为基础设计一种最优励磁调节器模型, 这种调节器比固定点线性励磁方式具有更强的稳定性能和较好的动态品质。采用改进型神经网络由2 个子神经网络综合构成:一个是应用递推最小二乘算法的线性神经网络;一个是应用动态BP 算法的动态递归网络。

7、对基于相控整流直流传动系统的自适应控制实现策略的进行仿真, 结果表明该自适应控制器性能好于传统PID 控制器。基于人工神经网络的自适应励磁控制和动态电阻制动的综合控制器, 线路故障失去700MW 电源时, 稳定控制切换负荷误差小于0.5 MW的比例达到81.5, 最大误差在23 MW 之间的仅为1,显示了较好的控制特性。2.3 继电保护神经网络技术在继电保护领域中应用的优势和特点非常明显。它的并行处理能力能加快保护的计算速度和判别速度; 它的鲁棒性和容错性可极大地提高数字保护抗干扰能力和容错能力, 提高数字保抗电流互感器(TA)饱和的能力以及适应电力系统故障暂态过程的能力, 提高数字保护整体的

8、安全性、可靠性和稳定性。到目前为止,人工神经网络已经被应用于线路保护、变压器保护、母线保护、发组保护等多个继电保护领域。在线路保护方面,文献7采用神经网络实现电流保护,该保护能识别故障情况,解决电流保护的灵敏度补偿和故障方向的识别问题。应用神经网络理论的保护装置是神经网络与专家系统融为一体的神经网络专家系统。例如在双侧电源系统里,两侧系统电势夹角变化,此时发生经过渡电阻短路就是一个非线性问题, 传统的距离保护很难作出正确判断, 而用经过对训练样本进行学习的神经网络保护装置就可以正确判别。文献8利用了人工神经网络的优越性来实现自适应距离保护。设计的距离保护网络由2 个独立子网络组成: 振荡识别子

9、网络ANNl、故障检测子网络ANN2。2 个子网络输出的结果经过综合判断后, 给出系统所处的状态,在故障发生时,按故障类型发出保护跳闸命令并给出保护启动、系统有无振荡等信号。文献9利用人工神经网络模式识别技术,实现了超高压输电线路方向高频保护, 建立了3 层BP网络。该保护通过对被保护线路电压、电流特征值的学习, 不仅能自适应地识别输电线路在各种运行方式和故障条件下的故障方向及故障相别, 而且在整个时域上都具有准确的识别能力, 克服了各种方向高频保护的缺陷, 满足了作为超高压输电线路主保护的要求。人工神经网络避免了常规差动保护整定方法的不灵活性和原理上的不足, 有工程实用价值, 文献10提出了

10、基于BP 网络的差动保护。仿真结果表明,神经网络用于差动保护是合理、可行的。在变压器保护方面,文献11建立了基于径向基函数(RBF)神经网络的变压器保护。检验结果表明, 所建立的神经网络对变压器所发生的故障状态的响应时间小于10 ms。并且该方法克服了常规保护及目前变压器保护中的缺点, 能够对变压器处于励磁涌流状态进行正确判断,具有很好的工作性能,能够正确识别变压器所处的各种状态。在母线保护方面,文献12提出的一种基于神包立公等:人工神经网络技术在电力系统中的应用53经网络模型的母线保护, 将母线上各TA 的不同特性全部放入到神经网络中, 并将从各TA 获得的同步采样电流值作为神经网络的输入,

11、依据此模型可以区分不同情况下的母线内部故障和外部故障。2.4 优化运算电力系统优化问题通常具有大规模、非线性等特点,常规优化方法往往难以求解。人工神经网络在处理非线性、多变量、多约束的电力系统优化问题方面有其特有的优势。文献13把Hopfield 网络应用于梯级水电站实现实时优化调度,克服了梯级水电站经济调度约束条件复杂、计算量大、优化问题具有非线性特性等缺陷。文献14提出了一种城市电网规化中多阶段变电站规划优化的新算法。该算法求解目标年新建变电站的座数和各变电站(包括已有变电站)的目标年容量,再利用Hopfield 神经网络算法计算新建变电站的位置和各变电站(包括已有变电站)在各规划阶段的供

12、电范围,最后确定变电站在各阶段的真实容量及投建计划。文献15提出利用两级人工神经网络进行系统无功/ 电压控制。第一级人工神经网络检测出系统中无功/ 电压越限的节点, 第二级是给出校正对策。为了加速样本训练收敛速度,还提出一种加速B-P 算法,使系统收敛速度大为提高。文献16提出利用多层Hopfield 神经网络求解机组组合优化问题。通过构造合适的能量函数使得单层Hopfield 神经网络可以解决某一时刻的机组出力问题,与之相对应的多层神经网络可以解决任意时间段的机组出力问题。通过对已有文献的算例进行计算比对, 所得结果和遗传算法基本一致,但Hopfield 神经网络通过解微分方程组来确定最优解

13、,计算时间相对较少。文献17在传统混沌神经网络模型的基础上,提出了一种具有衰减混沌噪声的混沌模拟退火神经网络模型,该模型结合了Hopfield 神经网络与模拟退火算法的优点,从而使该模型可以有效地解决高维、离散、非凸的非线性约束优化问题。对电力系统经济负荷分配问题的应用表明,该模型的算法是可行和有效的。2.5 负荷预测负荷预测是人工神经网络在电力系统应用研究的一个主要领域。由于负荷和影响负荷变量之间的关系难以用精确的数学模型加以描述,因此增加了模型的复杂性。而人工神经网络不依赖于输入变量和预测负荷之间的明确的表达式,输入变量和预测负荷之间的关系是通过训练过程得到。此外,该技术还适于解决时间序列

14、预测问题(尤其是平稳随机过程的预测)。因此,人工神经网络技术在电力系统负荷预测中的应用理论是可行的。文献18提出的混合模型神经网络短期负荷预测方法同时具有人工神经网络捕获各种变化趋势、逼近非线性关系的优点以及传统电力系统负荷预测线性模型方法的快速收敛、实时跟踪的优点,取得了较好的预测效果。文献19根据电力系统短期负荷变化的特性, 提出了BP 模型在实际负荷预测应用中方法和步骤,对BP 网络、样本空间、收敛性等作了有针对性的研究,结果表明:多层神经网络应用于电力系统短期负荷预测是可行和有效的, 其预报结果比传统的负荷预测方法更准确、经济、效果更好。文献20根据广东省电力市场竞价规则和竞价模式,针

15、对电力负荷预测,利用布朗二次多项式指数平滑法和常规BP 网络和递推合成神经网络的方开发了满足负荷预测标准的预测模型, 通过实例证明了预测模型是合理的、可用的。3 结束语当代科学技术发展的重要趋势就是各学科的相互渗透和交叉, 电力系统中仍然存在着很多的非线性问题,用传统的方法,难以得到满意地解决,而人工神经网络理论作为一种人工智能的方法, 则能够满意的解决此类问题。因此,随着神经网络技术的发展, 更多且更复杂的电力系统非线性问题都可以得到解决。参考文献:参考文献:1 CHAN E.Application of Neural Network Computing in IntelligentAlar

16、m Processing C. IEEE Conference PICA89,Seattle,1989.2 杨启平,蓝之达. 基于人工神经网络的变压器故障诊断J. 变压器,2000,37(3):33-36.3 何雨傧,薛模根. 基于神经网络的电机状态监测与早期故障诊断J. 电工技术学报,1997,12(5):41-44.4 张津春,茶幡淳. 采用人工神经网络技术对高压线缆绝缘破坏预测的研究J. 河北工业大学学报,1998,27 (3) :53-58.5 陈伟根,邓帮飞. 小波包能谱熵与神经网络在断路器故障诊断中的应用J. 重庆大学学报,2008,31(7):744-748.6 张海龙, 关根志

17、. 基于改进ART2 神经网络的绝缘子故障在线诊断J. 湖南大学学报,2008,35(10):41-45.7 房鑫炎,钟聪,沈芳良. 基于人工神经网络自适应电流保护J. 继电器,2000,28(5):16-19.8 都洪基,邓烽,苏炜宏. 基于人工神经网络的自适应距离保护J. 继电器,2002,30(2):38-41.9 王钢,李遥,刘众仆,等. 基于ANN 的超高压输电线路江苏电机工程54Application of Ethernet in MSTP SystemFU Shi-kan(Electric Power Control Center of Nanjing Power Supply

18、Company, Nanjing 210008,China)Abstract:With the popularization of multi-service transfer platform (MSTP) concept, the traditional Synchronous DigitalHierarchy (SDH) equipments have been gradually replaced by MSTP products. The application of Ethernet transparenttechnology in MSTP system expands cons

19、tantly in the power network operation level. The problems and characteristics ofsome applications of Ethernet in MSTP system are analyzed, and the suggestions are proposed.Key words:MSTP; Ethernet; portApplication of Artificial Neural Network in Electric Power SystemBAO Li-gong ZHANG Rui-xiang(1. In

20、ner Mogolia Wulanchabu Electric Survey and Design Department ,Jining 012000,China;2. Northwest Electric Power Design Institute, Shanxi 710075,China)Abstract:The electric power system is a complex non-linear dynamic system,which is composed with generation,transformation, transmission, distribution a

21、nd load demands. There are some defects when traditional methods are utilized toanalyze such a complex system. As a typical intelligent algorithm, the artificial neural network (ANN) technology has manyadvantages in solving non-linear problems, and it has been successfully applied in various areas of power system. Theapplication of artificial neural networks in power system is introduced in this paper,including fault diagnosis, intelligentcontrol, relay protection, optimization and load forecasting.Key words:electric power system; artificial neural network; BP network
