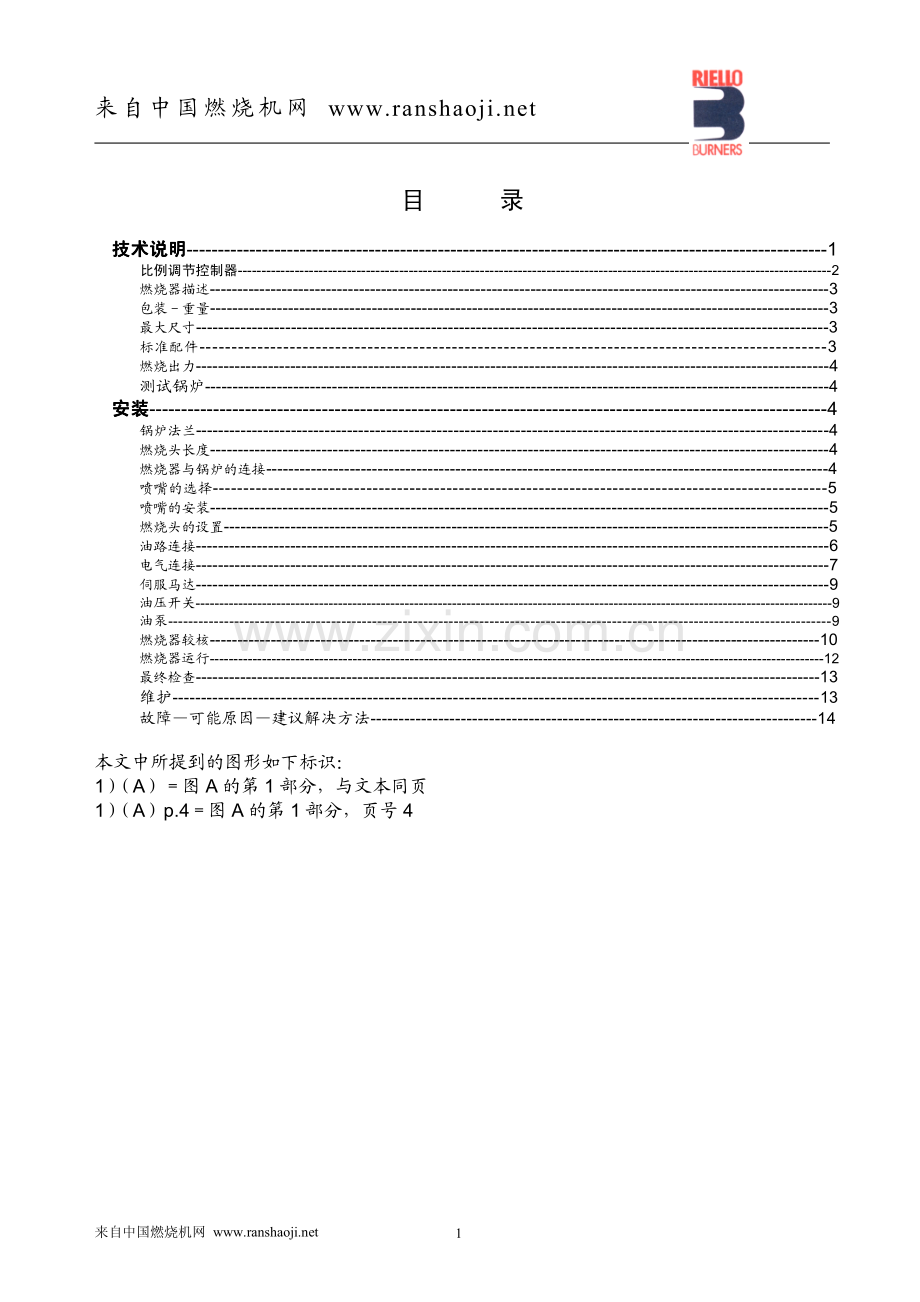

安装、使用以及维护说明书轻油燃烧器RL190/M中国燃烧机网中国燃烧机网 代码型号类型类型类型类型3477811RL190/M674T1来自中国燃烧机网来自中国燃烧机网 1目录技术说明技术说明技术说明技术说明-1比例调节控制器-2燃烧器描述-3包装重量-3最大尺寸-3标准配件-3燃烧出力-4测试锅炉-4安装安装安装安装-4锅炉法兰-4燃烧头长度-4燃烧器与锅炉的连接-4喷嘴的选择-5喷嘴的安装-5燃烧头的设置-5油路连接-6电气连接-7伺服马达-9油压开关-9油泵-9燃烧器较核-10燃烧器运行-12最终检查-13维护-13故障可能原因建议解决方法-14本文中所提到的图形如下标识：1）（A）图 A 的第 1 部分，与文本同页1）（A）p.4图 A 的第 1 部分，页号 4来自中国燃烧机网来自中国燃烧机网 2技技技技 术术术术 数数数数 据据据据型号RL190/MRL190/MRL190/MRL190/M类别674T1出力（1 1 1 1）大火KWKcal/HKg/H1423 24311224 2091120 205小火KWKcal/HKg/H474 711408 61240 60燃料轻油净热值KWh/KgMcal/Kg11.810.2（10,200Kcal/Kg）比重Kg/dm30.820.8520时粘度mm2/sMax 6（1.5E6cSt）运行间断运行（每 24 小时至少停 1 次）如果此燃烧器配置 LANDIS LOK16。250 A27（或 LANDIS LAL 1.25）程序控制器，也可用于连续运行平滑两级（比例调节）喷嘴数目1（带回油的喷嘴）标准应用锅炉：热水、蒸 汽、导热油炉环境温度0C040助燃空气温度0C 最大60电源V.Hz230-400 带中线1050Hz 三相电机rpmWVA28004500220/240-380/41515.8-9.1电机启动电流126-73点火变压器V1-V2I1-I2230V25KV1.9A30mA控制盒Landis&Gyr LAL 1.25油泵 流量（12 巴）压力范围燃料温度Kg/hbar0C 最大6657 40140电耗最大 W5500电保护lP44EEC 标准89/336 73/23 98/37噪音水平（2 2 2 2）dBA83.9参考条件：1.环境温度为 20，大气压力为 1000mbar，海拔为 100m。2.噪音是在制造厂的燃烧室中的试验锅炉上，燃烧器在最大出力时测量的。比例调节控制器：比例调节控制器：比例调节控制器：比例调节控制器：须选配两配件：安装在燃烧器的比例调节控制装置安装在锅炉的测量电极检测参数测量装置调节器范围型号代码型号代码温度-100 500PT 1003010110RWF 403010212压力0 2.5 bar输出电极30102130 16 bar4 20 mA3010214来自中国燃烧机网来自中国燃烧机网 3燃烧器描述（燃烧器描述（燃烧器描述（燃烧器描述（A A A A）1.点火电极2.燃烧头3.燃烧头调节镙丝4.固定燃烧头与风机的镙钉5.油压开关6.回油压力表7.供油压力表8.油泵9.进风口10.进风口挡板11.安全电磁阀12.风压测点13.安装法兰14.旋流盘15.为打开燃烧器，检查燃烧头的滑杆16.滑杆 14）的延长件17.风机马达18.点火变压器19.电机接触器及带复位按钮热继电器20.运行方式选择开关自动手动关按钮：升负荷降负荷21.接线端子22.预留有油管孔和电缆孔的隔板23.带报警灯和复位钮的控制器24.火焰监视窗25.光电管26.带回油压力调节器的阀门座27.伺服马达 控制油量调节器和风门。当燃烧 器停止时，风门完全关闭以减少由风门入口进入锅炉而造成的热力损失两种可能发生的故障控制器锁定控制器锁定控制器锁定控制器锁定：如果控制器 23）（A）锁定灯亮，它说明燃烧器锁定，要想复位按复位钮。电机锁定电机锁定电机锁定电机锁定：按下热继电器 19）（A）的弹出钮即可解除锁定。包装包装包装包装重量重量重量重量：见图表 B.最大尺寸最大尺寸最大尺寸最大尺寸（C C C C）其中 H 值是考虑打开燃烧器时长度。标准配件标准配件标准配件标准配件：油软管2油管垫片2油管接头2绝热垫片1加长滑杆法兰固定螺丝4说明书备件清单。来自中国燃烧机网来自中国燃烧机网 4燃烧出力（燃烧出力（燃烧出力（燃烧出力（A A A A）：运行中，燃烧器的出力在以下范围变化最小输出功率最小输出功率最小输出功率最小输出功率：A 区最大输出功率最大输出功率最大输出功率最大输出功率：B 区工作点由一条垂直的所需的功率线和一条水平的锅炉背压线的交点确定，两条线的交点须落在 A 区（最小负荷）或 B 区（最大负荷）按空气密度计算燃烧出力本资料提供的燃烧出力都是针对海拨 100 米，环境温度 20，大气压在 1000mbar 附近计算的。然而燃烧器可能在更高的温度或海拨条件下工作环境温度和海拨高度的增加都可以使空气密度降低。虽然燃烧器风机的流量差不多是不变的，但每立方米空气中的含氧量和风机的压头都减少了。因此对不同空气温度和海拨高度下，必须知道是否燃烧器能在这些条件下，在一给定的燃烧室压力下，最大出力满足燃烧。请按下列检查上述。1在表 B 中对应空气温度和海拨的变化找出修正系数 F2当量出力 Qe=燃烧器出力 Q：F(Kg/h)3图 C 表示燃烧器的工作点：Qe=当量出力H1=燃烧室压力查出的 A 点必须在燃烧器工作范围内4如图 C 所示从 A 点作一垂直线找到该出力下的最大工作压力点 H25该出力下最小的燃烧室工作压力 H3 为：H3=H2F（mbar)如果 H3H1，如图 C 所示，燃烧器出力符合要求。如果 H3H1，则出力必须减少，这样工作压力便随之下降。Qr=减少的出力H1r=减少的燃烧室工作压力H1r=H1(Qr/Q)2例如：减少 5的出力时Qr=Q0.95H1r=H1(0.95)2如果仍不符合，必须用新的 Qr，H1r 值重复 2-5 步的算。要点：燃烧头需根据当量出力 Qe 进行调整。测试锅炉（如 B 图）出力范围与测试锅炉对应关系符合 EN267 标准规定。图 D 给出测试锅炉。燃烧室的直径与长度。例如：供油 200Kg/h,直径=80cm,长度=3.5m来自中国燃烧机网来自中国燃烧机网 5安安安安装：装：装：装：锅炉法兰（锅炉法兰（锅炉法兰（锅炉法兰（A A A A）锅炉法兰面板按左图 A 所示，法兰孔位置通过石棉垫孔的位置标定。燃烧头的长度（燃烧头的长度（燃烧头的长度（燃烧头的长度（B B B B）燃烧头的长度必须根据锅炉来选择，无论如何燃烧头的长度都必须大于锅炉门的厚度，燃烧头的长度 L(mm)为 370mm。对于带前烟道 12)或中心回焰式锅炉，耐火材料制的炉衬 10)必须插在锅炉炉衬11)与燃烧头 9)之间。炉衬不能妨碍燃烧头的排气。对于有前水冷面的锅炉不需耐火炉衬，除非制造商特殊需要。燃烧器与锅炉的连接燃烧器与锅炉的连接燃烧器与锅炉的连接燃烧器与锅炉的连接(B)(B)(B)(B)用下述程序由燃烧器 6)拆下燃烧筒 9)：拆去四颗螺丝 3)并拆下罩壳 1）从滑杆 5）上拆下螺丝 2）将连接燃烧器 6）和法兰 7）的螺丝 4）拆去将燃烧筒 9）及法兰 7）和滑杆 5）完全拆下来自中国燃烧机网来自中国燃烧机网 6喷嘴的选择（喷嘴的选择（喷嘴的选择（喷嘴的选择（A A A A）喷嘴的选择必须按表（C）P.8如所需的喷油量在两型号的喷嘴间，则须选择较大型号的喷嘴，通过油量调节器减小喷油量以达到所需。推荐喷嘴型号：A3 或 A4 型喷嘴：喷射角 45 度喷嘴安装喷嘴安装喷嘴安装喷嘴安装在此阶段，燃烧筒仍未安装，这样就能方便地用套筒扳手 1）（A）将喷嘴从稳流片的中央安装。请勿用任何的密封材料，如垫片、复合密封材料及密封带，同时注意别损坏喷嘴的密封座请确认点火电极的位置如图（B）所示最后将燃烧器 3）（C）装在滑杆 2）并向前滑动至法兰 5）。注意向前滑动时，请轻抬燃烧器 4）以防止火焰稳焰盘撞上燃烧筒。拧紧滑杆 2）上的螺丝 1）和螺丝 4）使燃烧器与法兰密封更换喷嘴按如下步骤：将燃烧器在滑杆上向后拉出，见图（B）P。10拧松螺母 1）（D）并拆下磁盘 2）用扳手 3）（D）更换喷嘴燃烧头设置燃烧头设置燃烧头设置燃烧头设置燃烧头的设置取决于燃烧器的最大工作输出功率。旋转螺丝 4）（E）使刻度的指示按图（F）所给出的数值调整到与法兰 5）（E）的平面相符。举例：举例：举例：举例：PL190/M 最大燃油消耗量=150Kg/h图（G）显示最大燃油消耗量为 50Kg/h 的RL70/M 型燃烧器的燃烧头设置数值约为 3，见图（E）来自中国燃烧机网来自中国燃烧机网 7燃油系统燃油系统燃油系统燃油系统燃油管路燃油管路燃油管路燃油管路双管虹吸类型系统双管虹吸类型系统双管虹吸类型系统双管虹吸类型系统（A A A A）燃烧器须配置一台自吸泵，其自吸高度见左表油箱高于燃烧器 A左图中“P”值不应超过 10 米，以避免油泵的密封破坏。左图中“V”值不应超过 4 米，以避免当油箱几乎是空的时候油箱低于燃烧器 B泵自吸真空度高于 0.45bar(35 厘米汞柱），但安装时，不能超过此值，否则燃料中的气体会被分离出来，造成泵启动噪声大且寿命缩短。一个好的经验是使吸油管路与回油管路以相同的高度进入燃烧器，这样就不大可能出现吸油管路没注油或注不进油不启动的问题。循环回路循环回路循环回路循环回路一个循环回路包括从油罐引出，经过一个循环油泵再回到油罐的闭合管路，从闭合管路引出一个分支接至燃烧器。这个循环回路在以下这种情况下特别管用，由于油罐距离太远或者位差高度大于表中所列的数据时，燃烧器泵不能自动注油启动。图例：图例：图例：图例：H=高度L=长度=管路直径1=燃烧器2=油泵3=过滤器4=手动阀5=供油管6=脚阀7=远程操作的手动阀（仅用于意大利）8=电磁阀（仅用于意大利）9=回油管10=检查阀（仅用于意大利）油管路连接油管路连接油管路连接油管路连接油泵有一连接供油管和回油管的旁路，该旁路的初始位置用螺丝 6）（B）P。26 关闭。因此有必要连接两条管路若在旁路切换螺丝和回油阀都关闭的情况下启动油泵将立即损坏将供、回油管路的保护塑料塞拔掉将所附的密封垫加入连接管连接到油泵并拧紧安装时请勿用力拉伸和扭曲油管按右图（B）将油管从燃烧器壳上的预留孔中穿出，卸下螺丝 1）并取下部件 2）和 3），将塑料片 4）取下。将油管从此两孔中穿出并确保不与锅炉的热表面接触。然后就可使用所提供的零件完成剩余的供、回油管路的连接工作。来自中国燃烧机网来自中国燃烧机网 8电气系统：电气系统：电气系统：电气系统：电气系统：电气系统：电气系统：电气系统：由制造厂安装图（图（图（图（A A A A）：燃烧器：燃烧器：燃烧器：燃烧器 RLRLRLRL190190190190/M/M/M/M燃烧器 RL190/M 出厂设置为 400V如果要使用 230V 的电源，可将电机的接线从星型连接改为三角连接并改变热继电器的设定值图例（图例（图例（图例（A A A A）-（B B B B）C电容CMV电机接触器LAL 1.25控制盒FR电眼MB接线端子MV风机PO油压开关RT热继电器S1运行方式选择开关MAN=手动AUT=自动OFFS2按钮-=降负荷+=升负荷SM伺服马达TA点火变压器TB燃烧器接地线VM油泵供油阀VS油泵供油阀（安全阀）VS1回油安全阀VU回油阀电气连接：电气连接：电气连接：电气连接：由安装单位负责根据 EN 60 3351 标准选择柔性电缆。如果是 PVC 外皮，则至少使用 H05 V VF 型 如果是橡胶外皮，则至少使用 H05 RRF 型所有要连接到燃烧器接线端子(9)(A)的导线必须穿过所提供的引线管。可以多种方式来使用引线管和外压膜；以下列表列出了一种解决方案：1Pg 13,5 三相电源2Pg11单相电源3Pg 9 远程控制装置 TL4Pg 9 远程控制装置 TR 或探针(RWF40)5Pg 9预留孔6Pg11预留孔7 7 7 7 Pg 13.5 预留孔来自中国燃烧机网来自中国燃烧机网 9布线（布线（布线（布线（A A A A）：RL190/MRL190/MRL190/MRL190/M 型号号型号号型号号型号号电气连接为电气连接为电气连接为电气连接为 380380380380 V V V V 三相且带零线三相且带零线三相且带零线三相且带零线保险丝及电缆直径见表（A）电缆截面不小于 1.5mm2布线（布线（布线（布线（B B B B）：带带带带 RWFRWFRWFRWF 40404040 控制器的电气连接控制器的电气连接控制器的电气连接控制器的电气连接（比例调节）电路图符号解释（电路图符号解释（电路图符号解释（电路图符号解释（A A A AB B B B）BT 温度电极BP 压力电极IN 燃烧器手动开关MB 燃烧器接线端子S-远程锁定信号TL-极限远程控制系统：当锅炉温度或者压力达到预设值时，停下燃烧器。TR-高低模式负荷远程控制系统：控制装置操作高、低负荷当配置 RWF 40 控制器时，TR 控制器就不需要TS-安全负荷控制系统：当 TL 发生故障时运行。布线（布线（布线（布线（D D D D）：热继电器热继电器热继电器热继电器21)(A)21)(A)21)(A)21)(A)，p.3p.3p.3p.3的校准的校准的校准的校准这是为了避免因为掉相，输入功率太高而造成电动机烧穿。如果电动机为星形方式供电，400V，应该将指针定位到“MIN（最小）”。如果电动机为三角形方式供电，230V，应该将指针定位到“MAX（最大）”。即使热熔断器刻度上没有包括400V下的额定输入功率，在任何情况下，保护功能都仍然得到保证。注意注意注意注意RL190/M为三相型，制造厂预设为400V的电源。如果使用230V电源，将电动机的星形连接改成为三角形连接，并且改变热熔断器设置。RL190/M型燃烧器支持间歇式运行。这意味着24小时必须至少停机一次以使得控制盒在启动时检查自身的有效性。正常情况下，燃烧器的停机由锅炉负荷控制系统自动控制。如果不是这样，应该与IN串联时间开关以使得燃烧器24小时至少停机一次。如果燃烧器装有LANDIS的LOK16.250A27型控制器也能连续运行（也能与LANDIS的LFL1.25）型控制器互换）警告：请勿将电源的零线和火线接反警告：请勿将电源的零线和火线接反警告：请勿将电源的零线和火线接反警告：请勿将电源的零线和火线接反来自中国燃烧机网来自中国燃烧机网 10伺服电动机伺服电动机伺服电动机伺服电动机（A A A A）伺服电动机利用可变轮廓的凸轮同时对风门11）P.10及油压调节器9）进行调整，分别利用可变轮廓的凸轮4）和7）。伺服电动机旋转的角度与控制燃气蝶阀的分度尺上的角度相等。伺服电动机24秒转90度。不要更改4个凸轮的制造厂预设值；仅仅需要检查一下是否按以下数值进行了设置：凸轮凸轮凸轮凸轮I I I I：1300限制旋转的最大位置.凸轮凸轮凸轮凸轮II II II II：00限制旋转的最小位置，当燃烧器停机时，风门必须关闭：00。凸轮凸轮凸轮凸轮III III III III：200调整最小负荷运行和点火位置的输出功率。凸轮凸轮凸轮凸轮I I I IV V V V-V-V-V-V：备用备用油压开关油压开关油压开关油压开关油压开关 14）（B）P.12 出厂时设置为 3bar。如果管路中油压达设定值时，燃烧器将自动停止。然后自动启动在油管路的油压降至低于 3bar。若用油压为 P 的循环油路供油时，该油压开关的设定值改为 P+3bar.油泵（油泵（油泵（油泵（B B B B）1.供油口2.回油口3.供油压力测试口4.真空测试口5.油压调节螺丝A.供油压力为 20bar 时的供油量B.供油压力范围C.最大真空度D.粘度范围E.最大供油温度F.最大供油口和回油口压力G.工厂测试压力H.滤网滤心的宽度油泵首次启动油泵首次启动油泵首次启动油泵首次启动启动燃烧器前启动燃烧器前启动燃烧器前启动燃烧器前，确认回油管路通产畅确认回油管路通产畅确认回油管路通产畅确认回油管路通产畅。如果回油管如果回油管如果回油管如果回油管路有堵塞就启动燃烧器将造成油泵轴的密封损坏路有堵塞就启动燃烧器将造成油泵轴的密封损坏路有堵塞就启动燃烧器将造成油泵轴的密封损坏路有堵塞就启动燃烧器将造成油泵轴的密封损坏首次启动，松开油泵泵体的螺丝 3）以便排出供油管路中的空气将图（C）中开关 1）设到MAN的位置，风机启动的同时，请从火焰观察口 19）（A）P.3 检查风机的转向若从螺丝 3）处有油漏出，则可认为油泵能正常运行，将图（C）中的开关 1）设到OFF并拧紧螺丝 3）以上操作完成所需的时间取决供油管的长度和直径。如果燃烧器首次启动失败并锁定，15 秒后复位燃烧器并按规定的启动间隔启动燃烧器，启动 5 或 6 次后请间隔 2至 3 分钟以利于变压器的冷却。重要重要重要重要：油泵在出厂时已经注满油。如果油泄出，请从泵的真空测量孔处注满油，否则会损坏油泵。无论如何，供油管路的长度超过 20-30 米，请加一独立的油泵。来自中国燃烧机网来自中国燃烧机网 11燃烧器的较核燃烧器的较核燃烧器的较核燃烧器的较核燃烧器的最优调整要求分析锅炉出口的烟气。以下两个参数在正常情况下无须调整燃烧头伺服马达 凸轮 I-II-IV-V如下的项目需要按顺序调整：1.MIN 燃烧器输出功率2.MAX 燃烧器输出功率3.中间负荷用带回油型的喷嘴见压力-流量图见图（B）和（C），就能选择一个喷嘴即能满足锅炉的最大负荷要求，同时也能建立合适的最大、最小回油压力与锅炉的输出相匹配。喷嘴供油量的调整是通过油压调节装置来实现并显示在供油压力表 1）（A）喷嘴回油量的调整是通过油压调节装置来实现并显示在回油压力表 2）（A）喷嘴最小回油压力的调整通过调节螺母喷嘴最小回油压力的调整通过调节螺母喷嘴最小回油压力的调整通过调节螺母喷嘴最小回油压力的调整通过调节螺母 5 5 5 5）（A A A A）拧紧意味减低油压；反之亦然。喷嘴最大回油压力的调整通过调节螺母喷嘴最大回油压力的调整通过调节螺母喷嘴最大回油压力的调整通过调节螺母喷嘴最大回油压力的调整通过调节螺母 6 6 6 6）（A A A A）拧紧意味增大油压；反之亦然。风量的调节通过螺丝 3）来改变凸轮 2）（A）P.12 的轮廓以改变风门的位置来实现，拧紧意味增大风量；反之亦然燃烧器点火燃烧器点火燃烧器点火燃烧器点火燃烧器启动前，确认风门及油压调节装置状态良好，并将凸轮 2）（A）的控制风门的定位螺丝 4），拧松调节螺母及固定螺母 5）（A）和偏心轮（A）及油压调节器的螺丝 8）（A）1 1 1 1最小输出功率最小输出功率最小输出功率最小输出功率最小输出功率须在燃烧器出力范围 P.3 内。按住按钮 2）（A）P.10 直至伺服马达转至 20度（出厂设置）按图（C）P.10 所示的数值，根据回油压力表调整回油压力，以便得到所需的油流量，喷嘴的最小流量由伺服马达的 20 度位置，调节回油压力，见P.112 2 2 2MAXMAXMAXMAX 功率功率功率功率燃烧器的最大输出必须在燃烧器的功率范围图P.4 所示的范围内若燃烧器现运行于最小输出功率，现按按钮 2）（A）将伺服马达转至 130 度一旦伺服马达开到最大，通过喷嘴回油调节器的偏心轮上的调节螺丝 6）（A），来调节最大耗油量。拧紧螺丝 6）（A）直到得到一更高的油压，调节风量与之匹配，然后锁紧螺母及锁定螺母5）（A）和压力调节装置上的两颗螺丝 8）（A）。来自中国燃烧机网来自中国燃烧机网 123 3 3 3中间输出功率中间输出功率中间输出功率中间输出功率设定好的最大、最小压力后，就能自动决定一个压力范围，次为中间负荷燃烧头的设定燃烧头的设定燃烧头的设定燃烧头的设定在设置最大及最小压力中，必须保证有一过量的空气。只有在设置好最大、最小压力后，确认燃烧筒的设置在不同的位置均能保证正确，空气量的调节通过调节凸轮的螺丝 3）。按开关 2）（C）P.10 的“升负荷”，使伺服马达转到 15度，调节螺丝直到得到一好的燃烧用相同的方法调节其他的螺丝，注意凸轮的轮廓必须是平滑且渐进。调整结束后，锁紧螺丝 4）并再次检查点火位置：此时噪音的大小与其他的位置是相同的，如果出现任何的波动，就请减少点火级的功率输出。注意：注意：注意：注意：仅仅当减小了角度，伺服电动机才会跟随凸轮III 的调节。如果，必须增加角度，则请用“升负荷”开关增大伺服马达角度，然后增大凸轮 III 的角度，并且用“降负荷”开关返回到最小负荷运行以检查调整的效果。要调节凸轮 III，从内部拔出相连的键 10)（B），并且将其装配到凸轮 III 的键槽中。警告警告警告警告正确的偏心轮 7）（A）P.11 位置是与伺服马达 20 130 度的开度相匹配。勿快速开启调节器，定位环 4）（A）P.11 决定最大的位置当调整结束后，将燃烧器关闭，并将按钮 3）（B）的位置拨到右边，使伺服马达脱钩来回的转动数次以确认平滑。如想测量喷嘴的流量，打开燃烧器，装上喷嘴，虚拟启动并测量喷嘴在最大、最小压力时的喷油量在最小负荷，为方便点火，调节喷嘴的回油压力在36bar 之间，如果发现供油压力有起伏波动的现象，则稍微减小回油压力，也可起到作用在调节中间负荷时,最好将空气调节到一定的位置,这样凸轮的轮廓就能直接在一颗螺丝 3)(A)下:这就通过调节此螺丝时尽量小来自中国燃烧机网来自中国燃烧机网 13燃烧器运行燃烧器运行燃烧器运行燃烧器运行燃烧器启动燃烧器启动燃烧器启动燃烧器启动（A A A A）-（B B B B）0S：负荷控制器 TL 闭合，风机运行油从油箱经过油管 1）和滤网 2）再经油泵3）加压后送出，活塞 4）抬升，油从油管5）-7）流回油箱螺丝 6）将泵内旁路关闭，电磁阀 8）-15）-16）失电，关闭油路。5S：伺服马达运行：向右转至1300，直至凸轮开关I的接点闭合（A）P。9风门挡板开至最大位置 47S：以最大通风量进行预吹扫阶段。69S：伺服马达向左转至凸轮开关 III（A）P.10最小负荷106S：风 门 挡 板 和 油 量 调 节 器 的 稳 定 在最小负荷（150）108S：点火电极开始工作 111S：电磁阀 8）-9）-16）打开，油经过油管 9）和滤网 10）到达喷嘴。一部分燃油经喷嘴喷出遇点火电极产生的火花后燃烧：火焰燃烧在最小负荷，点 A；剩余的燃油经过油压调节器 12）的油管11），再经油管 7）回到油箱。116S：火花熄灭。126S：控制盒启动周期结束。稳态运行（稳态运行（稳态运行（稳态运行（A A A A）燃烧器运行没有燃烧器运行没有燃烧器运行没有燃烧器运行没有 RWF40RWF40RWF40RWF40一旦启动周期结束，伺服电动机的控制权就移交给控制装置 TR（它控制锅炉温度或压力），点 B 当温度或压力较低控制装置 TR 关闭时，伺服电动机缓慢打开风门和燃气蝶阀直至最大负荷。（点B-C）当温度或压力上升直到控制装置 TR 打开时，伺服电动机关小风门和燃气蝶阀，燃烧器从最大负荷转到最小负荷运行，D-E 段。当需要的热量小于最小燃烧器运行输出的热量时，燃烧器停止运行，F-G 段。控制装置 TL 打开，伺服电动机返回 0 度位置，该动作由凸轮 II（A）P.10 限制。风门完全关闭以将热量损失降低至最小。当所需的负荷变化时，伺服电机能自动改变燃油量（油压调节器）和空气量（空气挡板）燃烧器运行有燃烧器运行有燃烧器运行有燃烧器运行有 RWF40RWF40RWF40RWF40见调节器的说明书点火失败点火失败点火失败点火失败如果燃烧器不点火，在燃气电磁阀门开启的 5 秒内燃烧器进入锁定状态。控制盒指示灯将红亮。点火失败点火失败点火失败点火失败如果运行中燃烧器火焰突然熄灭，则燃烧器将在 1秒内锁定来自中国燃烧机网来自中国燃烧机网 14最终检查最终检查最终检查最终检查闭合控制装置并遮盖光电管：燃烧器将启动，点火后 5 秒锁定闭合控制装置并照亮光电管：燃烧器锁定燃烧器运行中拔除光电管：1 秒内火焰熄灭并锁定燃烧器运行中顺序打开控制器 TL 和 TR 燃烧器停止维护维护维护维护燃烧燃烧燃烧燃烧燃烧器的最优调整要求对燃料气进行分析。与以往测试数据的显著区别将指明在维护中应该注意的要点。油泵油泵油泵油泵油泵的供油压力必须为 20 bar真空度必须低于 0.45bar异常噪音油泵运行时不能太明显如果泵运行时有噪声或者油压不稳定，可拆下吸油软管，看看油是否能从油罐吸过来？这种方法可以检查出问题来自于吸油管或者泵。如果问题在泵，检查过滤器是否脏，由于真空表装在其前面，所以不能从表上发现过滤器是否有堵塞。如果问题在吸油管，检查过滤器是否干净，以及有没有空气进入吸油管。过滤器过滤器过滤器过滤器（A）检查下列过滤器盒：在管路(1);在泵上(2);在喷嘴里(3)。需要时清洗之，或更换。如发现泵里有锈或其他杂物，用一单独的泵来排除罐底可能积存的水和杂质。风机风机风机风机.确认风机内部及叶片没有灰尘,否则将减少风量而造成燃烧不完全燃燃燃燃烧头烧头烧头烧头：检查燃烧头各处是否有异常，位置是否正常，有没有积炭，受高温影响有没有变形。喷嘴喷嘴喷嘴喷嘴：不能用硬物清理喷嘴孔，也别拆卸，可清理或更换过滤网，一般 23 年更新喷嘴。光电管光电管光电管光电管（B）：清理其玻璃外壳表面,光电管(1)是用力推进卡位的，所以可用力往外拔出。火焰观察窗焰观察窗焰观察窗焰观察窗（C）：需要时清洁表面油软管油软管油软管油软管：检查软管是否完好，是否破损或变形油罐油罐油罐油罐：差不多每 5 年或者在需要时排掉罐底可能积存的水及污垢，使用一个单独的泵抽吸。锅炉锅炉锅炉锅炉：按锅炉的说明书清洁锅炉以保证锅炉的燃烧,特别烟气温度及炉膛背压,最后检查烟囱的状态打开燃烧器打开燃烧器打开燃烧器打开燃烧器(D(D(D(D)关上电源。松螺钉(1)和移开盖(2)。拧松螺丝(3)。使支撑机体延长段(4)搭在与风管连在一起的滑轨(5)上。略抬起机体 A，向后拉，注意别碰坏在风管(7)里的稳火盘(6)。换泵或连轴节（如需要换泵或连轴节（如需要换泵或连轴节（如需要换泵或连轴节（如需要）：参考图 E。来自中国燃烧机网来自中国燃烧机网 15故 障 表颜色故障可能原因建议解决方法燃烧器不启动1-限制器或安全控制装置打开2-控制盒锁定3-油压开关故障4-风机保护跳闸（RL38-50/M）5-没有电源6-控制盒保险丝熔断7-伺服马达凸轮 II 无法运行，控制盒端子 11-88-油泵堵塞9-马达控制装置损坏10-控制盒损坏11-马达电气故障调整或更换重置控制盒调整油压开关或降低油压复位闭合所有开关,检查连接更换调整凸轮 II 或更换伺服马达更换更换更换更换燃烧器不启动且有闭锁12-出现模拟火焰13-电眼短路14-相间错误（RL38-50/M）热继电器跳闸更换控制盒更换电眼更换重接三相调整或更换燃烧器启动后锁定在最大风门15-伺服马达凸轮 I 无法运行，控制盒端子 9-8调整凸轮 I 或更换伺服马达燃烧器启动后马上锁定16-火焰检测循环故障更换控制盒燃烧器停在预吹扫阶段17-伺服马达凸轮 III 无法运行，控制盒端子 10-8调整凸轮 III 或更换伺服马达1在燃烧器预吹扫和安全时间之后，燃烧器进入锁定状态，火焰不出现。18-油箱无油或油箱底部有水19-燃烧头和风门调整不当20-轻油电磁阀不能打开21-喷嘴堵塞、脏或变形22-点火电极调整不当或太脏23-电极由于绝缘破坏而接地24-高压电缆损坏25-高压电缆由于高温而变形26-点火变压器损坏27-阀或点火变压器接线错误28-控制盒损坏29-油泵没有油压30-油泵/马达的连轴节损坏31-供、回油管接错32-供油管阀门关闭33-滤网脏：油管-油泵-喷嘴34-风机反向加油或抽去油箱底部的水调整检查连接；更换阀心更换调整或清理更换更换检查更换更换重置油泵更换更改打开清洁换相火焰出现安全时间后燃烧器马上锁定35-电眼或控制盒故障更换电眼或控制盒36-电眼脏清理电眼来自中国燃烧机网来自中国燃烧机网 16火焰脉动、分散，延时火焰37.燃烧头调整不当38.点火电极太脏或调整不当39.风门调整不当：风量太大40.喷嘴选择不当41.喷嘴故障42.油泵油压不当调整调整调整见喷嘴选择表更换调整燃烧器不能开到最大负荷43.TR 控制器打开44.控制器故障调整或更换更换不均匀的供油45.检查油泵和供油系统就地供油油泵内部生绣46.油箱有水用泵将油箱底部的水抽干泵有噪音，不正常的动47.进油管进气。油泵的进油压力过高（高于 35cm 汞柱）48.油罐/燃烧器液位差过大49.管径太小50.进油过滤器堵塞51.进油阀门关闭52.石蜡凝结导致温度降低紧固连接采用循环回路供油增大清洗打开加入另一种轻油长时间中断后泵不启动53.回油管未浸入油中54.进油系统进气将之插到进油高度将接头紧固泵漏油55.从密封处泄漏更换泵冒烟-黑烟56.空气量不足57.喷咀选型错误或堵塞58.喷咀过滤网堵塞59.泵压调节错误60.稳火叶片脏，松动或损坏61.炉膛排气量不够大62.进气量太大调节风门更换更换或清洗调节清洗，紧固或更换增大-黄烟调节风门燃烧头脏63.喷咀或过滤器脏64.喷咀的喷油量或角度不合适65.喷咀松动66.稳火叶片上有杂物67.燃烧头错误或空气量不足68.燃烧筒的长度与锅炉不匹配更换查阅推举喷咀，4 页拧紧清洗打开风门联系锅炉厂运行中燃烧器停止并锁定69.电眼脏或故障清理或更换控制盒(1)装配有圆盘(2)，它在启动阶段旋转并且可以从控制盒的下部观察得到。当燃烧器因为故障，不启动，或锁定时，与指针(3)所对应的颜色表示故障的种类。来自中国燃烧机网来自中国燃烧机网 17
