可燃气体主机说明书.docx

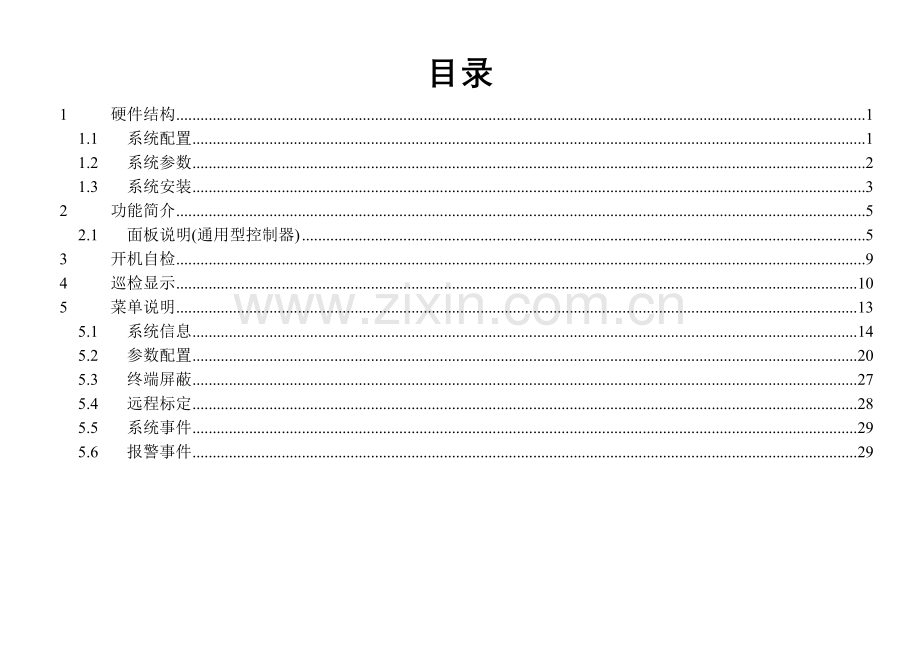

目录1硬件结构11.1系统配置11.2系统参数21.3系统安装32功能简介52.1面板说明(通用型控制器)53开机自检94巡检显示105菜单说明135.1系统信息145.2参数配置205.3终端屏蔽275.4远程标定285.5系统事件295.6报警事件29感谢您使用本系列气体监测报警控制器产品，产品具有多种灵活的接口配置方式和系统功能，能够满足不同工业现场的各种调试和应用需求。认真阅读说明书有助于您快速掌握产品的各项功能和使用方法。在进行具体的工程安装和调试之前，敬请务必阅读说明书。操作过程中，若有疑问，请及时致电本公司。1 硬件结构本节对产品结构做详细描述。了解硬件结构能够帮助您合理设计系统方案，快速选型并熟悉接线方式。 1.1 系统配置挂接通道数量：1128任意数目可选 通讯线路模式：n 模拟电流环线路：通讯线路与采集通道一一对应，传输距离较远，可以达到34千米n 485总线：每一个485总线可以挂接132路采集通道，接线方式简单，通讯距离不超过1千米，通讯速率最大为9600bps.n 数字电流环总线：每一个数字电流环总线可以挂接18路采集通道，通讯距离可以达到34千米，通讯速率最大为2400bps以上三种通讯线路模式可以同时并存，（注意：485总线个数与数字电流环总线的个数之和最大为4）继电器数量：按照客户需要进行配置1.2 系统参数u 主机容量：可以挂接128个485通讯方式的总线探测器（或30个数字电流环总线探测器）和18路4-20mA模拟探测器输入，模拟通道和数字通道可以同时使用。u 液 晶：分辨率128*64u 处 理 器：32位工业级高速RISC处理器，每秒运行速度高达7亿多次u 检测气体：O2、EX、CO、NH3、SO2、H2S、NO、NO2、H2、HCN、HCL、PH3、O3、CLO2、COCL2、HF、ASH3、C2H4O、SIH4、CL2等u 显示方式：单路巡检或多路巡检(“翻页”按键快速定位到特殊通道、“锁屏”按键锁定通道显示页面、“切换”按键改变显示方式)u 切屏间隔：1秒99秒 可调u 在线设置：远程标零和远程标气功能。u 开关输出：每只通道可关联到一只公共继电器（可选）和一只专用继电器（可选）。通道报警时，公共继电器和关联继电器同时动作u 数据存储：可保存512条系统记录和2560条(可升级到五万条)气体报警记录，采用循环覆盖式存储。u 通讯接口：PC通讯口可与计算机连接，连接后可通过计算机读取控制器的报警记录和参数。（可选）u 传输距离：485总线式通道与控制器间最大距离1000米。电流环式通道最大距离为4千米。u 安装方式：壁挂式u 系统供电：AC220V15%、50Hz1u 通道供电：DC24Vu 工作温度：-1050u 环境湿度：95%RH1.3 系统安装1.3.1 系统结构图1.3.2 接线（通用型控制器）特别注意：接线端子的信号标识因主机而异，接线时请注意信号名称要一一对应(V接V; S接S; G接G)。模拟线路接口：通道1通道8，420mA标准接口（具体线路数目按照不同的主机选型，有所变化）RS485总线接口：两路485接口，每路接口可以下挂32只总线式通道PC通讯接口(选配):连接到PC机，通过PC机可以查看、设置所有相关数据.继电器接口(选配)：两组继电器接口2 功能简介2.1 面板说明(通用型控制器)控制器显示区域如下。通道状态液晶显示操作按键主机状态指示2.1.1 运行指示：u 运行：闪烁表示系统正常运行；u 通讯：闪烁表示正在与上位机通讯u 消音：n 控制器处于消音状态时，消音指示灯闪烁。n 控制器处于非消音状态时，消音指示灯熄灭。u 电源：指示系统电源状态。2.1.2 通道状态每一个指示灯指示相对应的通道状态，相应的指示意义如下u 熄灭：通道无效或被禁用u 蓝闪：通道固障u 常绿：通道正常u 黄闪：一级报警u 红闪：二级报警u 白亮：通道被屏蔽2.1.3 操作按键：A. 快捷按键功能说明：当系统处于运行状态时，轻触任意按键将执行按键下方所标识的快捷功能u 锁屏：锁定显示通道，超过设定时间后退出锁屏状态（一般是5分钟）。如何解除锁屏： 方法1：u 多路巡检模式下，再次按下锁屏按钮；u 单路巡检模式下，必须当显示被锁定通道时按下锁屏按钮，否则为锁定多屏 方法2：按下切换键 方法3：进入菜单，再退出菜单如何锁住多个屏幕：只有单路巡检模式支持多屏锁定功能。在锁屏状态下进行翻页操作，翻到目标页面后按下锁屏按钮。u 消音： 按下消音键后，系统将消音。 消音时长可设置，设置方式：菜单-设置-系统参数-延时相关进行设置。u 翻页(上翻和下翻)：使用翻页功能，手动浏览各通道状态。翻页停留时间等于自动切屏时间u 切换：进行多路巡检、单路巡检、四块显示的模式切换。（四块显示不支持翻页操作）u 菜单：进行菜单状态。菜单功能描述见下文。B. 菜单按键功能说明：按键菜单模式编辑模式ESC返回到上一级菜单取消操作向上 移动到上一项修改当前数值，加1操作向下 移动到下一项修改当前数值，减1操作向左 上翻一页移动到上一位向右 下翻一页移动到下一位OK进入下一级菜单进入编辑模式，或保存并退出编辑模式3 开机自检控制器开机之后，首先执行自检流程。显示LOGO系统初始化检测报警器检测高亮指示灯显示系统时间显示延时数据显示线路参数显示各个通道相关参数进入巡检页面4 巡检显示自检流程执行完毕之后，显示界面将进入巡检显示状态，对各个通道进行轮流显示。D座一区一号车间氧气20.9%VOL浓度正常Relay A|060011/12 alarm-3 11:10:24O2 001 SO2 0.0 正常002 SO2 屏蔽运行003 SO2 12.0 高报004 SO2 初始化单路巡检图示 多路巡检图示内容如下：状态栏“X/Y” Y表示控制器下挂的通道总数，X表示总第多少个Alarm:N N表示当前有多少个通道处于报警状态HH:MM:SS 表示当前时间时分秒；“D座一区一号车间”通道名称，用户可以“通道设置”中编辑“20.9 %VOL”浓度和单位“001”通道编号“Relay A|06”关联继电器A 公共； 06 专用“氧气”气体类型“浓度正常”浓度范围在巡检状态下，当有终端出现报警时，巡检界面只轮显处于报警状态的通道，提示报警级别，拉响蜂鸣器，对应的通道指示灯也呈现为对应的报警状态（详见上文“通道状态”）。“切换”按键：切换巡检方式，并取消锁屏、用户翻页状态。“切换”将作用于整个生命周期，复位后将重新以用户在菜单中设定的“巡检方式”进行显示。“消音”按键：按下后，系统进入消音状态，中止蜂鸣器鸣响。此时系统显示灯“消音”灯进入闪烁状态。在消音状态下，如有通道由正常转为报警时，蜂鸣器将再次响起。(用户可以进入菜单设置蜂鸣器的消音时长，“参数设置”-“系统参数”-“延时相关”-“消音时长，具体操作请参阅下文的“菜单说明”)“下翻”按键：按下后，界面将自动切换到下一个（或下一屏）通道显示页面。“上翻”按键：按下后，界面将自动切换到上一个（或上一屏）通道显示页面。为了方便用户查看所有通道的相关信息，在用户按下“下翻”或“下翻”按键后，系统在一定时间内(为“锁屏时长”设定的时间)不再优先显示牌报警状态的通道。如需立即恢复优先显示报警通道，请进行两次屏显方式切换。“锁屏”按键：按下后，界面将停留在当前页面上（在单路巡检模式下可选择多屏）。电池报警D座一区一号车间氧气20.9%VOL浓度正常Relay A|060011/12 alarm-3 11:10:24O2请及时更换时钟电池确认系统掉电时，内部的关键数据和时间运行由电池维系，所以电池对于系统正确稳定运行较为重要。当电池电量较低时，系统将会周期性提示更换时钟电池。当用户看到如图所示的提示时，应当及及时更换时钟电池。 注：通道编号规则 XYZ; “YZ”表示通道的数字编号，两两不得相同，而且遵循模拟电流环线路编号优先的原则。“X”表示线路类型，“0”表示模拟电流环，“1”“3”表示RS485总线5 菜单说明在巡检状态下按下“菜单”按键进入菜单界面，如图15所示。主 菜 单1. 参数查询2. 参数配置3. 通道屏蔽4. 远程标定5. 系统事件6. 厂家设置 系统信息：提供控制器运行的各项参数和挂接的通道的参数。任意用户可操作。 参数配置：用来配置控制器运行的各项参数和挂接的通道的参数。授权人员可操作。 远程标定：对挂接的总线式通道进行校零和校气操作。授权人员可操作 系统事件：查询系统的校时、参数配置等历史事件 报警事件：查询各个通道的历史报警信息注1：以前各功能项，在下文中将有详细描述。注2：每当界面右侧出现“滚动条”时，表示用户可以使用“up”、“right”来选择菜单项(或数据项)。“滚动条”会自动根据当前被选中的项目，直观地显示被选中项目在整个页面中的相对位置。5.1 系统信息系统信息1. 线路参数2. 通道信息3. 系统参数4. 存储状态5. 时钟电池操作：1. （）：移动（切换）到上一个（或下一个）菜单项2. （）：移动（切换）到上一页（或下一页）菜单项3. “OK”：进入对应的功能页面4. “ESC”：回到上一级菜单5.1.1 线路参数：通讯线路的相关参数查询。列举出主机的所有通讯线路，并将总线式线路的通讯速率快捷显示出来。当主控制器有且仅有一条通讯线路时，直接显示该线路的相关信息。线路参数1. 模拟环路A2. RS485 96003. RS485 96004. 数字环路 1200 “up”：移动（切换）到上一个菜单 “right”：移动（切换）到下一个菜单项 “Enter”：进入对应的功能页面 “ESC”：回到上一级菜单模拟环路A420mA状态：开启容量：8 挂接数：6ESC:返回 RS485通讯速率 9600状态：开启容量：12 挂接数：6ESC：返回5.1.2 通道参数： 通道参数1. 电路环线路2. RS485-3. RS485-请选择通道所在线路参数内容:终端序号、中文名称、运行状态、气体类型、气体量程、分辨率、一级报警值、二级报警值、通讯波特率（仅作用于485通道）。终端序号：电流环线路中与接线端子一一对应，RS485线路中序号作为其通讯地址。终端序号： 01请编辑中文名称运行状态： 运行中4-20mA NO:01 ID:01 气体：SO2 二氧化硫气体量程： 50.0分 辨 率： 0.1 ppm4-20mA NO:01 ID:015.1.3 系统参数：系统参数包括了所有与系统运行相关的参数，如时间、切屏方式、上位机通讯等。主要包括延时相关、巡检切屏、时间日期、电脑通讯几项参数，具体描述见下文。1) 延时相关延时相关消音时长 300 秒锁屏时长 5000 秒菜单超时 120 秒报警时延 8 秒 “消音时长”： 按下消音按键后的最长维持的消音时间。此过程中如有新的报警事件出现，系统将退出消音状态。“锁屏时长”： 锁屏状态维持的最长时间。超过锁屏时长后，系统将自动返回巡检页面。“菜单超时”： 进入菜单模式后，若用户在该设定的时间内无按键操作，系统将自动返回到巡检页面。“报警时延”： 一旦某一通道出现报警，关联继电器将持续维持的最小时长。2) 巡检切屏：延时相关巡检显示方式： 单路巡检自动翻屏时间：5秒“巡检显示方式”： 巡检模式下的巡检显示方式。“自动翻屏时间”： 以秒为单位进行配置，推荐时间为5秒钟。3) 时间日期系统参数系统时间2009年7月13日17:28:594) 电脑通讯暂无5.1.4 存储状态：各区域可保存事件最大条目、各区域空闲条目个数等存储状态1. 系统事件2. 报警事件存储状态系统事件总容量：1200条已使用：28条注：满容后将循环存储 5.2 参数配置主 菜 单1. 系统信息2. 参数配置3. 远程标定4. 历史事件5. 厂家设置请输入密码 000000系统参数的修改受到用户密码的保护，所以当用户选择进入“参数配置”功能时，系统将弹出对话框，要求用户输入密码。密码验证通过后，系统会提示“验证通过”；否则将提示“验证失败”，并返回主菜单。注：系统的默认密码是000000参数配置u 通道设置u 通讯配置u 系统参数u 清除事件u 修改密码u 调试设定参数配置页面（如图），用户可以通过方向键切换菜单项。“OK”键将执行相应的菜单项（或进入相应菜单项的子菜单）。5.2.1 通道设置A. 选择线路及通道“通道设置”用来配置各个通道的信息，包括在系统信息中提到的运行状态、所属线路、编号、气体类型、实名、量程、一级报警值、二级报警值等。通道设置1. 电路环线路2. RS485-3. RS485-4. RS485-进入“通道设置”功能后，为了方便用户快速定位到目标通道，界面上先罗列出所有通讯线路（这里只显示有效线路，通讯线路的设定由厂家完成，用户无需关心）。如主机仅配置有一条通讯线路，界面上将直接罗列该线路上所有的挂载通道。模拟环路u 001 运营中u 002 末启用u 003 暂停用u 004 运营中选择好相应的线路后，按“OK”键相应线路的挂载通道列表（如右图所示）。 界面上将罗列出当前线路上的所有设备，显示其序号及运营状态。B. 具体参数设置终端序号： 01请编辑中文名称 运行状态： 运行中4-20mA NO:01 ID:01单个通道的配置，被分成多个页面。当需要修改某个参数时，遵循如下步骤：1) 利用方向键移动光标到相应的参数项，在移动光标的过程中，以上两个页面将根据需要自动切换。2) “OK”键开始编辑选定数据项。在编辑模式下，显示编辑光标，且以一定速率闪烁3) 在编辑模式下，“up”键和“down”用来修改所选中的数值，“left”和“Right”键用来切换选中位。气体：SO2 二氧化硫气体量程： 50.0分 辨 率： 0.1 ppm4-20mA NO:01 ID:014) 编辑完毕，a) “OK”键接受修改并退出编辑模式。此时数据并不立即生效，而在退出整个参数界面时生效。b) “ESC”，放弃操作，并退出编辑状态5) 退出参数设置界面在非编辑模式下，按下“ESC”退出界面。如检测到有参数被修改，将会弹出提示框供用户选择。一级报警：5.0二级报警：10.04-20mA NO:01 ID:01应用范围： 所有通道4-20mA NO:01 ID:01通道参数设置的最后一个页面用来配置参数的应用范围，默认为应用到当前通道。用户可以选择：l 当前通道l 当前线路l 所有通道在退出并保存参数时，参数的各项内容(除通道名称和ID号以外)将复制到所选范围内的所有通道。用户可以利用该功能进行批量设置。在 通道名称 上按下OK键，将修改通道的名称标识，该功能具有功能页面和编辑页面。l 功能页面n 选择要编辑的内容：符号、数字、字母、汉字n 光标移动n 文字删除l 编辑页面：n 编辑的文字n 选择相应的符号等5.2.2 延时相关延时相关菜单超时 5分钟锁屏时长 10分钟报警时延 10秒翻页停留 15秒“延时相关”用来设置一些超时时间、延时时长等信息。 系统内部具有最大值限定功能，到达最大限定数值后系统将数值自动回零。5.2.3 时期日期时间日期2009-07-1312：41：00u 调快5秒u 调慢5秒用来设置系统时间。当时钟正常运行时，每天最多只能设定一次，且每次调整范围在一分钟之内。当时钟因掉电而重新设置时，系统将在开机时要求用户配置时间，用户可以将时间设置成任意合法时间。(如系统中保存有时间记录，只能设置在记录点之后的时间，系统会自动提示)5.2.4 密码修改验证身份请输入旧密码000000为了保护密码不被非授权人窜改，在修改密码时必须首先确认操作者的身份，即要求操作人员输入旧密码密码修改请输入新密码000000在确认了操作者身份之后，用户可以输入新的密码。输入完成之后，按下“Enter”键确认并保存，系统自动回到上一级菜单。5.2.5 调试设定调试设定消音调试： 关闭RGB调试: 关闭调试设定的相关功能仅在上电生命周期内有效（即掉电后自动恢复为非调试状态）。开启消音调试后，主机将一直静音，无论产生任何报警事件，蜂鸣器都不会鸣响。RGB调试，是用来检测三色灯的各个颜色是否正常，建议每两年检测一次。如发现颜色异常，请联系厂家维修或更换指示灯。5.3 终端屏蔽终端屏蔽只在当前生命周期内有效（复位或重启后立即失效）。用户首先可以通过“菜单”-“终端屏蔽”-选择线路-选择通道 到达标定目的通道。到达通道选择界面后，界面上将罗列出当前线路上的所有通道，并以“通道号+屏蔽状态”方式显示出来。屏蔽方式：不屏蔽屏蔽时长： 0秒4-20mA NO:01 ID:01当某个终端处于屏蔽状态时，该界面将实时显示出屏蔽时长的倒计时数据。当用户将通道设置为屏蔽时，屏蔽时长自动设置为999999秒，即10天。（用户也可以自己修改该时间）5.4 远程标定远程标定为用户定期校准提供便捷，同时也为兼容某些厂家电流环输出偏差较大的低等级产品。用户首先可以通过“菜单”-“远程标定”-选择线路-选择通道 到达标定目的通道。到达通道选择界面后，界面上将罗列出当前线路上的所有通道。零点标定气体标定4-20mA NO:01 ID:01电流环： 4.01mA如果当前通道是电流环通道，在界面的下方将显示出当前模拟通道的电流值，该电流值可以作为用户校准正确与否的依据。如果当前通道是485通道，在界面的下方将显示出当前的浓度示数及专业使用的AD值。5.5 系统事件系统事件记录，供用户查询主机本身的相关事件。包括：1. 开机事件。主机开机时将记录一次开机事件，表明系统发生过断电。2. 时间修改。表示时间被修改过。3. 参数更新。表明有操作人员修改过相关运行参数。每页显示四条事件，通过方向键查询前四条或后四条。5.6 报警事件报警事件记录，供用户查询各个通道的报警事件。每一条报警事件包含报警发生时间、通道号及报警类型。事件类别如下：1. 通道故障。2. 一级报警（即低报）3. 二级报警（即高报）每页显示四条事件，通过方向键查询前四条或后四条。
