1 总 那么
1.1 目的
为有效地控制工程质量、进度和费用合同与信息理进步工程效益和工程理程度。使本工程施工监理工作做到化、化、程序化到达任务明确、统一、程序合理的目的根据?公路工程施工监理?〔JT077-95〕、?建立工程质量理?〔2000年1月30日发〕、?加强根底设施工程质量理的?〔1999年2月13日发〕和FIDIC条款以及施工监理的要求结合本工程的实际情况特制定本施行细那么。
1.2 监理根据
1.2.1 业主和监理签订的监理效劳合同；
1.2.2 业主和承包商签订的施工合同；
1.2.3 经主部门批准的工程工程建立；
1.2.4 和地方有关工程建立监理的法律、法规、和规定；
1.2.5 和地方有关工程建立的质量、施工和试验检测；
1.2.6 在监理、施工合同施行过程中形成的有关会议记录、电、指和其它；
1.2.7监理部根据施工、监理合同签发的所有施工图纸和指等。
1.3 质量保证体系
本工程实行“监视、社会监理、企业自检〞的三级质量保证体系。
1.4 施工监理的原那么
监理和监理人员应按照“严格监理、热情效劳、秉公办事、一丝不苟〞的原那么认真贯彻执行有关施工监理的各项方针、政策、法规制定详细工作方案明确岗位职责严格检查制度认真负责地做好施工监理工作。
1.5 监理资质
承当本工程施工监理业务的必须是在监理中中标并签订了监理合同〔协议〕的具有法人资格的监理组织。
1.6 监理阶段的划分
监理阶段划分为三个阶段：施工准备阶段监理；施工过程阶段监理；交工及缺陷责任阶段监理。

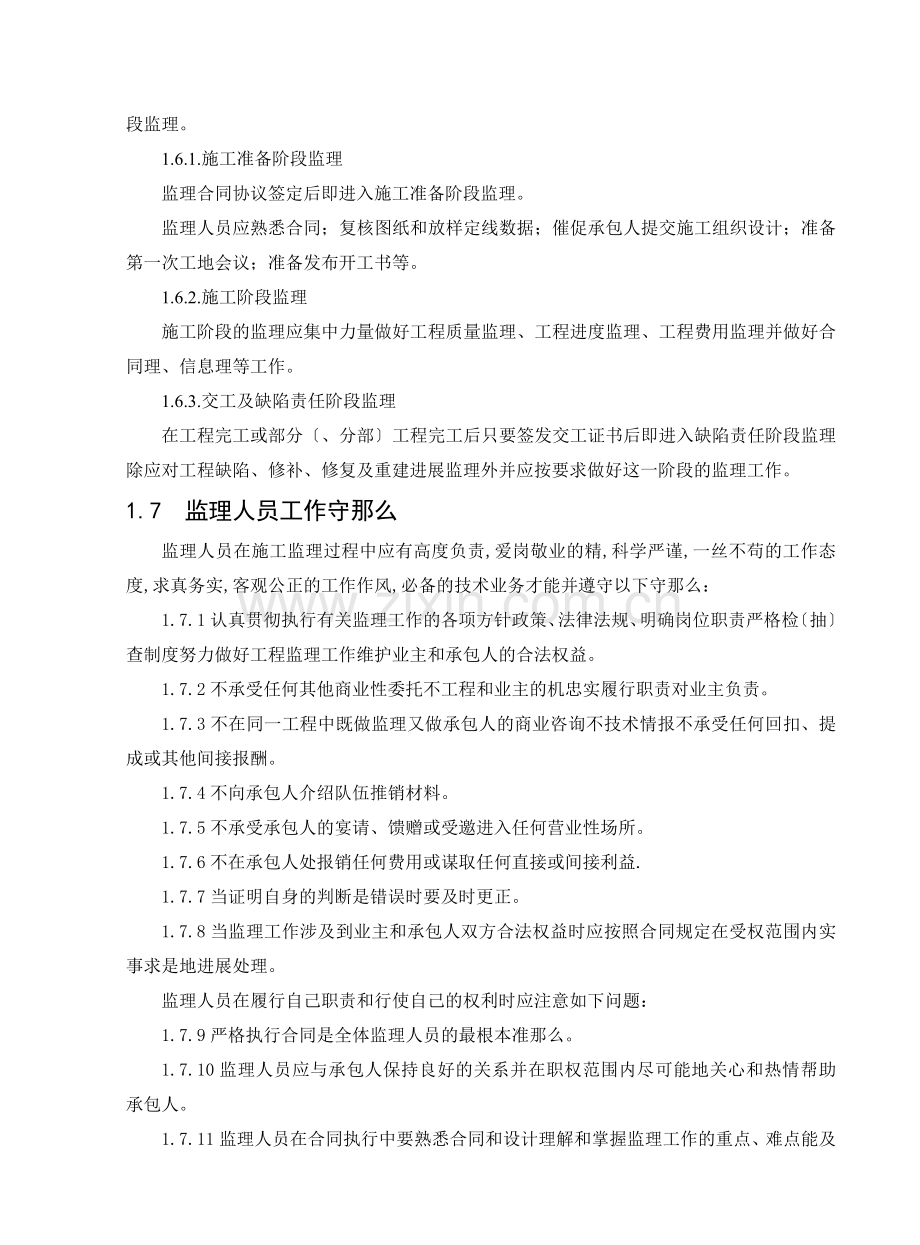

1.6.1.施工准备阶段监理
监理合同协议签定后即进入施工准备阶段监理。
监理人员应熟悉合同；复核图纸和放样定线数据；催促承包人提交施工组织设计；准备第一次工地会议；准备发布开工书等。
1.6.2.施工阶段监理
施工阶段的监理应集中力量做好工程质量监理、工程进度监理、工程费用监理并做好合同理、信息理等工作。
1.6.3.交工及缺陷责任阶段监理
在工程完工或部分〔、分部〕工程完工后只要签发交工证书后即进入缺陷责任阶段监理除应对工程缺陷、修补、修复及重建进展监理外并应按要求做好这一阶段的监理工作。
1.7 监理人员工作守那么
监理人员在施工监理过程中应有高度负责,爱岗敬业的精,科学严谨,一丝不苟的工作态度,求真务实,客观公正的工作作风,必备的技术业务才能并遵守以下守那么：
1.7.1认真贯彻执行有关监理工作的各项方针政策、法律法规、明确岗位职责严格检〔抽〕查制度努力做好工程监理工作维护业主和承包人的合法权益。
1.7.2不承受任何其他商业性委托不工程和业主的机忠实履行职责对业主负责。
1.7.3不在同一工程中既做监理又做承包人的商业咨询不技术情报不承受任何回扣、提成或其他间接报酬。
1.7.4不向承包人介绍队伍推销材料。
1.7.5不承受承包人的宴请、馈赠或受邀进入任何营业性场所。
1.7.6不在承包人处报销任何费用或谋取任何直接或间接利益.
1.7.7当证明自身的判断是错误时要及时更正。
1.7.8当监理工作涉及到业主和承包人双方合法权益时应按照合同规定在受权范围内实事求是地进展处理。
监理人员在履行自己职责和行使自己的权利时应注意如下问题：
1.7.9严格执行合同是全体监理人员的最根本准那么。
1.7.10监理人员应与承包人保持良好的关系并在职权范围内尽可能地关心和热情帮助承包人。
1.7.11监理人员在合同执行中要熟悉合同和设计理解和掌握监理工作的重点、难点能及时发现问题。
1.7.12监理人员应依靠自身判断才能正确公正的进展施工监理。
1.7.13监理人员与承包人在对工程质量的判断发生分歧时应以合同和检测、试验资料为根据切忌感情用事或凭个人的看法和经历随意做。
1.7.14监理工程师发现工程质量将受到危害时应迅速地先承包人然后采取劝告、提示的引导承包人进展纠正。假如承包人不听劝告继续施工时必须果断地指暂停施工进展检查。
1.7.15质量的优劣既要以试验和检测数据为根据还应按要求对检测数据进展综合评价才能做出结。
1.7.16监理人员在方案监控中仅告诉承包人进度是否人满意是不够的还必须有充分的根据去证并承包人信服其进度已经缓慢必须采取措施加快进度。
1.7.17监理人员每周一次检查和记录承包人的和工地情况以及材料和施工机械情况并系统地做好记录。
1.7.18监理人员在理合同时需要有多方面的经历严谨的工作态度以防止因发布不符合合同规定的指而导致要求额外支付而引起的争议。
1.7.19监理人员在给承包人指时一定要慎重。非合同内的事项在未与承包人协商前不要发出指因为承包人无权承受合同规定以外的其它指。
1.7.20监理人员不得行使业主所受权范围以外的任何权利。
1.7.21监理人员上岗必须经过培训。
2． 监理机构和职责
2.1 监理机构
根据本工程监理工作的范围与内容监理业务工作中采用直线式与职能式相结合的设置本监理部组织机构。从监理业务方面共分四个层次即总监、测量专监、道桥专业监理工程师、现场监理〔如图一所示〕。为充分利用监理组织的有效性、能动性、相关性和调控性考虑到“人尽其才物尽其用〞各岗位之间的关联和配合施工合同段的划分工程工程内容的侧重充分发挥各级监理人员的主观能动作用便于统一协调理。为了实现监理部的系统目的采用了定员定岗职责清楚并制定相应的监理制度。
2.2、监理部各级职责分工
根据监理工作的内容为了出色地完本钱工程的监理任务拟设以下四个监理岗位〔见图一〕。
〔一〕总监：1人
〔二〕测量、计量专业监理工程师1人
〔三〕道路专业监理工程师1人
〔四〕材料、试验现场监理1人
详细分工如下：
〔一〕总监：主持监理部全面工作。侧重于工程质量、控制对外协调对内制定规章制度主人事、行政、后勤对外签发、工作指等同时对本工程平安进展监理。
〔二〕测量、计量专业监理工程师：负责工程的测量工作及工程计量工作。
〔四〕道路专业工程师:负责路面工程监理工作。
〔五〕材料、试验监理：负责本工程原材料及施工过程中一切试验监理工作。
监理部组织机构图
总监理工程师
道路专业监理工程师
测量专业监理工程师
材料、试验监理
现场监理
〔图一〕
2.3、监理部各级岗位责任制
〔一〕总监岗位责任制
1、对监理与业主负责。根据合同及负责各合同执行和理并负责对其所属监理人员的工作进展理检查和协调。
2、组织和施行各专业有关的质量体系运作的各项工作。
3、全面熟悉合同、技术及设计图纸纠正设计图纸中明显的错误对在合同执行过程生的问题及时采取措施解决需要时可上报业主。
4、负责审批承包人的总体施工布置、施工组织设计、单项工程施工方案、方案随时掌握施工进度。
5、按合同和要求核实工程量审批材料的试验各种材料配合比设计向承包人签发工地指。
6、审查核实承包人的支付月报、月临时支付证书报业主。
7、主持与承包人的定工地会研究和尽可能解决施工中的各种问题。
8、尽可能防止索赔采取必要的措施事先解决可能发生的索赔问题。
9、建立工程工程合格的资料理系统。工地日志、记录、工程照片、报表、设计、施工、开工图纸等均应有专人保和必要的制度。
10、按规定向监理与业主报送各种报表和工作。
〔二〕测量、计量专业工程师职责
1、在总监指导下配合道路专业工程师严格按照要求的精度监视承包人放线审查批准承包人测量内、外业成果及几何尺寸、标高等。
2、负责检查承包人对控制点的设施保证不受损坏有变更需在图纸上说明。
3、承包人进展施工之前测量工程师必须在场操作时随时抽测各项测量记录要认真核对经签认后承包人才可绘制施工图。
4、审查承包人的检验申请经现场检验核对后如符合要求的精度方能签字认可否那么应将所有不合格部分及时有关人员。
5、协助道路工程师审核承包人报送的施工和开工图纸。
6、定催促检查承包人使用测量仪器的精度。
7、对已完工工程进展验收方量审核计算数据。
8、同时行使现场监理职责。
〔三〕材料、试验监理岗位职责
1、在总监、执行总监指导下负责所有合同段的材料质量控制和工地试验监理工作保证工程使用的材料和成品符合规定质量。配合道路工程师作好协调工作。
2、熟悉设计图纸、合同、技术和试验规程详细各试验规程、记录等催促承包人提供足够的设备和人员以便保证按合同要求控制材料质量和工地试验。
3、监视承包人按要求的频率进展试验原那么上工地试验室和室内试验均应有材料试验监理在场。
4、定检查工地试验设备标定的精度检查各种类型拌合设备调试和运转检查自采材料的加工质量以及各种材料的材质和规格是否满足设计要求。
5、审查和评价试验结果根据认可或否认材料的使用。
6、全面负责试验监理的理工作所有试验结果、和其他有关资料必须建立以便随时查阅。
7、按送试验和试验汇总表经总监签字后上报。
8、负责安排检查、指导试验〔现场〕监理的各项工作。
9、总监、执行总监交办的其他职责。
10、同时行使现场监理职责。
〔四〕道路监理工程师岗位职责
1、按要求负责合同段道桥工程施工监理工作。熟悉合同、及设计在施工过程中对施工质量、进度进展全面控制对于施工中出现的问题要按要求提出处理；
2、组织指导现场监理员的工作负责制定施工过程中的监理施行细那么；
3、审查承包人的道桥工程的施工方案、施工组织、施工方案提出审查供总监理工程师审批时参考；
4、全面掌握排水系统向承包人提供相应的技术资料设计图纸及涵洞和防护工程位置检查审定承包人提出的变更申请及绘制的施工及开工图纸等；
5、负责审批承包人的路基施工检验申请单对承包人施工的各道工序进展检验对承包人施工中出现的问题应建议执行总监签发现场书；
6、审核承包人提出的各种资料安排绘制控制施工质量及施工进度的各种图表理好施工监理原始记录和其它技术；
7、审查承包人的支付月报经总监审查后上报。
8、总监、执行总监交办的其他职责。
9、同时行使现场监理职责。
3施工准备阶段的监理
施工准备的主要监理工作
1、组建监理部并进场施行监理工作；
2、建立、健全各级监理组织机构；
3、制定监理施行细那么；
4、制备统一的监理的图表样表；
根据全线工作情况统一制定有关表格的样表交与承包人统一制备供监理与承包人共同使用。
5、任命执行总监；
6、审批承包人在开工前提交的总体施工进度方案、资源配置方案和总说明；
7、召开第一次工地会议；
8、审批施行性的监理方案和方案；
9、审批承包人试验和检测进场材料；
10、做好进场验收工作；
11、审查承包人进场测定的地面线及数据；
12、审查承包人的施工组织设计〔包括工程进度方案〕并验收承包人组织机构员
发布开工。
13、检验承包人质量保证体系
承包人质量保证体系及要求：
(1)承包人试验室必须有固定的技术人员与监理系统的相应人员相对应。合同段必须装备1名中级以上技术人员负责假设干名初级技术人员和试验员。
(2)试验仪器
应符合承包合同的要求并经相关检查认可。
(3)工作重点
1〕.自检各个分项工程的开工条件向监理部提供自检资料；
2〕.对每道工序或工艺进展现场质量自检保证整个施工过程中材料、设备及施工质量符合要求并获得监理工程师的认可；
3〕.对施工过程中出现的缺陷及时采取措施；对平安事故进展现场记录并及时监理工程师；
4〕.按规定的抽样检测频率、时间、进展取样和试验；
5〕.及时检测工程各部的位置、标高和几何尺寸提供资料报监理工程师检查以获得认可；
6〕.对每道工序〔工艺〕或分项〔单件〕工程交工后进展自检和测定配合监理工程师检查验收；
7〕.对每项工程质量进展规定的分析整理建立质量交工验收时提供详实的施工资料。
14、审查承包人的施工机械设备
〔1〕进场机械设备〔包括方案进场的机械设备〕的数量、型、规格、产地、功率、出厂日、完好率与书所填列的是否符合。
〔2〕各种施工机械设备的进场及周转方案与工程进度方案的适应性。
〔3〕各种施工机械设备的配套与满足施工技术要求的适应性。
〔4〕数量缺乏或不配套的施工机械设备应限要求承包人补足进场；审验不合格的施工机械设备应限撤离工地；承包人要求替代或更换机械设备应事先得到监理工程师的同意。
〔5〕已进入现场并经监理工程师审查合格的施工机械设备未征得同意不得运出工地。
15、检查承包人的进场材料
重要材料应通过业主预并由业主推荐。其它材料必须符合技术要求不合格材料
不得进场。
16、审批承包人的试验
17、验收承包人的施工定线
在合同规定的或施工定线之前的合理时间内向承包人书面提供原始基准点、基准线、基准高程的方位和数据并对承包人的施工定线进展检查验收。
对业主提供的图纸上的原始资料进展复核或校正重大问题监理部并报业主由业主协调设计澄清确保数据无误。
18、审批承包人提交的施工图
在各项工程开工前合同规定或合理的时间内应对承包人根据合同规定完成并提交的各种施工图进展审核批准。
〔1〕要求承包人对合同图纸中各类构造物进展现场核对和补充必要时就地补充测量以保证原始资料的准确和完好。
〔2〕所有施工图的图幅应符合规定开工图应与其一
4 工程质量监理
4.1 工程质量监理根据和和任务
质量监理的根据
.1合同条件,各项工程质量的保障责任、处理程序费用支付等均应符合合同条件的规定
.2合同图纸全部工程应与合同图纸符合并符合监理工程师批准的变更与修改要求。
.3技术所有用于工程的材料、设施、设备及施工工艺应符合合同所列技术或监理工程师同意使用的其它技术及批准的工程技术要求。
.4质量所有工程质量均应符合合同中列明的质量或监理工程师同意使用的其它。
质量监理的任务
监理人员应对施工全过程进展检查、监视和理消除影响工程质量的各种不利因素使承包人提交的工程工程符合合同图纸、技术、使用要求和验收。
4.2工程质量监理程序
质量控制的根本程序
质量控制按以下流程进展：
.1工程开工：工程开工应说明材料、设备、劳力及现场理人员等项的准备情况并提供放线测量、试验、施工图及施工方案等必要的根底资料。
1.工程：承包人提出开工后通过专业监理工程师审核报总监审核；
2.分部工程：承包人提供开工后通过专业监理工程师审核报总监审核；
3.分项工程：承包人提出开工后报专业监理工程师审核报总监审核。
.2工序自检：承包人的自检人员按照监理部批准的工艺流程和提出的工序检查程序在每道工序〔工艺〕完工后先进展自检。自检合格后报监理部进展检查验收。
.3工序检查认可：监理部紧接承包人的自检或与承包人的自检同时进展每道工序〔工艺〕完工后的检查验收对不合格的工序〔工艺〕承包人进展缺陷修补或返工前道工序未经检查验收后道工序不得进展。
.4中间交工：当组成一个工程的工程、分部或分项工程完工后承包人的自检人员应再进展一次系统的自检汇总各道工序的检查记录及测量和抽样试验的结果提出交工。由监理部组织验收。自检资料不全的交工回绝验收。
.5中间交工证书：对完工的分项工程进展一次系统的检查验收监理部作测量或抽样试验检查合格后报工作站签认?中间交工证书?。未经中间交工检验和检验不合格的分项工程不得交付下项工程使用或进展下项工程工程的施工。
.6中间计量证书：对填发了?中间交工证书?的工程、分部工程、分项工程方可进展计量并填发?中间计量证书?。完工工程的交工资料不合格或完毕整理工作未完不得计量支付。
.7分项工程开工程序(由总监理工程师发布合同段的开工)框图
承包人选择开工工程
提出分项开工申请
承包人选择
其它开工工程
驻地监理工程师审核
否
承包人：另选
开工地点和工程
开工条件
是否具备
分项工程开工申请
承包人收到申请
分项工程开工
图4-1
工艺〔工序〕质量检查程序
监理部在分项工程开工之前提出一个〔或一套〕工序〔工艺〕检查程序说明以供现场旁站监理人员、承包人的自检人员及施工人员共同遵循。工序〔工艺〕检查程序按以下原那么提出：
1、与设计图纸和工程量的分项相一致；
2、与技术及所采用的施工和工艺流程相符合；
3、与或合同规定的验收、检验频率和检验相配合；
4、工序〔工艺〕检查程序宜采用框图的形式表示以便直观；并应与相应的检查记录、报表、证书等相配套。
5、工序〔工艺〕质量检查程序框图
审 查 开 工 申 请 单
进展下道工序
返工
每道〔步〕工序完工后
承 包 人 自 检
不合格
填报工序评定表
不合格
监理部进展质量检查签认质量检验单
合格
返工
分 项 工 程 已 完 工
承 包 人 自 检
不合格
合格
填报检验申请单及分项工程中间交工证书
不合格
监理部检查汇总质量验收单
监理部签认分项工程中间交工证书
合格
图4-2
试验检测工作程序
工程质量抽检程序
支付前需对某项工程进展检查时中心试验室根据检查内容、要求做好准备工作检查时由承包商应予配合检查结果作为中间支付与否的最终根据。抽验程序如图。
接 到 检 查 指
承包人配合中心试验室
提 交 检 查 结 果
4.3工程现场质量监理
测 量
测量的监理检查工作由监理部派专人负责包括以下主要内容：
.1向对承包人的定线控制测量进展监视检查和认定；
.2在各项工程开工之前对承包人的施工放线测量进展监视检查和认定；
.3在各项工程的施工进展中对控制工程的标高和尺寸等环节进展监视、检查和认定；
.4在各分项工程、分部工程、工程、工程段落或总体工程工程的中间交工和开工验收时进展测量检查汇总并提出各项工程的测量准确性成果资料。
.5施工放样与施工测量工作中的监理程序
承包人进展工程定线和放样测量应向监理部提交施工放样报验单和施工测量记录。
不合格
监理部现场交桩
承包人放样测量
监理复测、复核
承包人放样提交
“施工放样〞报验单
监理部审查
批交报检单
合格
合格
图4-3 施工放样与施工测量监理程序
试验
.1验证试验
验证试验是对材料或商品构件进展预先鉴定以是否可以用于工程按以下要求进展：
1.在材料或商品构件订货之前由承包人提供消费厂家的合格证书及试验必要时监理人员还应对消费厂家的消费设备、工艺及的合格率进展现场调查理解或由承包人提供样品进展试验以同意采购与否。
2.材料或商品构件运入场地后按规定的批量和频率进展抽样试验不合格的材料或商品构件不准用于工程不准入库混杂并由承包人及时运出场外。
3.在施工进展中对用于工程的材料或商品构件进展符合性的随机抽样试验检查。
.2试验
试验是对各项工程的内在品质进展施工前的数据采集它是控制和指导施工的科学根据包括各种湿度——度关系试验、集料的级配试验、混合料的配合比试验、构造的强度试验等。试验按以下要求进展：
在各项工程开工前按合同规定或在试验监理工程师指定的合理时间内由承包人先完成试验并将试验及试验材料提交监理审查批准。试验监理工程师派出试验监理人员参加承包人试验的全过程并进展有效地现场监视检查必要时作复核试验。
.3工艺试验
工艺试验是根据技术的规定在开工之前对路基、路面及其它需要通过预先试验方能正式施工的分项工程预先进展的试验然后依其试验结果全面指导施工。工艺试验应按以下要求进展：
1.监理部应要求承包人提出工艺试验的施工方案和施行细那么并予以审查批准。
2.工艺试验的机械组合、人员配额、材料、施工程序、预埋观测以及操作等应有两组以上方案以便通过试验做出选定。
3.监理部应对承包人的工艺试验进展全过程的旁站监理并应做出详细记录。
4.试验完毕后应由承包人提出试验并经监理部审查批准。
.4抽样试验
抽样试验是对各项工程施行中的实际内在品质进展复核性检查内容应包括各种材料的物理性能、混凝土的强度等的测定和试验还应按以下要求进展：
1.监理部应随时派出试验监理人员对承包人的各种抽样频率、取样及试验过程进展检查。
2.在承包人的工地试验室〔流动试验室〕按技术规定的全频率抽样试验的根底上试验监理工程师按一定频率进展抽样试验以鉴定承包人的抽样试验结果是否有效。
3.当施工现场的旁站监理人员对施工质量或材料产生疑问并提出要求时试验监理工程师随时进展抽样试验必要时还要求承包人增加抽样频率。
.5验收试验
验收试验是对各项已完工程的实际内在品质做出评定。按以下要求进展：
1.监理部应派出试验检测监理人员对承包人进展抽样试验的频率、抽样和试验过程进展有效的监视；
2.在承包人的工地试验室〔流动试验室〕进展全频率抽样试验的根底上试验监理工程师按一定的频率进展抽样试验以鉴定承包人抽样试验的结果；
3.试验监理工程师对承包人按技术要求进展检测试验工程的试验方案、设备及进展审查批准；对试验的施行进展现场监视；对试验结果进展评定。
路面工程的现场监理
..1底基层
1、审批原材料
承包人在根据总监办的推荐选定底基层材料厂〔场〕家后需首先进展材料自检试验检查原材料是否符合技术要求然后将试验结果连同出厂合格证或证明和材料样品一起报由监理部审批。
2、审批混合料配比
承包人在开工前应采用批准的原材料进展混合料的配比设计确定各种材料配比并通过室内试验确定混合料的干度、最正确含水量和无侧限抗压强度。试验全部合格后承包人应将混合料设计的配合比及试验结果报监理部审批。
3、审查承包人主要机械设备的配置及调试情况
在正式开工和试验段开工之前监理部对承包人为底基层施工配置的主要机械设备〔特别是混合料拌合设备〕应按照技术的要求进展审查。机械设备及调试经审查合格后予以批准使用。不能保证到达技术规定的技术要求或功能的机械设备不允许使用。
4、检查试验段的准备情况审批承包人试验段的开工
承包人在得到监理部对原材料和混合料配合比的批准后应积极做好试验段的各种准备工作。在试验段开工前需向监理部提交开工由总监办审批。
5、旁站监理试验段施工
试验段开工后监理人员通过旁站检查各种原材料、混合料、拌合、施工工艺、施工组织和施工过程的质控系统等是否与承包人在试验段开工中所报一致存在哪些问题。同时监理人员通过使用试验、测量等手段检查材料和工程的质量能否满足技术的要求。
6、审批试验段总结及正式工程的开工
在试验段修筑完毕承包人自检各项技术指标全部合格后向监理部提交?试验段总结?。总结应包括以下主要内容：
〔1〕所使用材料的技术性能
〔2〕试验段的各种检测资料
〔3〕工艺工序流程及试验段获得的经历总结
〔4〕失败的教训及问题分析
〔5〕正式施工时应注意的问题
〔6〕提出底基层正式开工
监理部对试验段工程质量进展各项检测、试验并审查试验段的总结全部合格予以验收报总监审批。
7、监理部还应检查承包人为正式工程所做的各项准备工作。承包人正式路段施工的开工应具备以下内容：
〔1〕拟定的施工路段
〔2〕测量放样资料
〔3〕主要机械设备装备的规格、型、数量
〔4〕施工组织方案与施工
〔5〕本项工程中主要施工、技术负责人
以上内容经审查符合要求后由监理部签字总监批准后开场底基层施工。
8、旁站监理底基层施工
在底基层的施工过程中现场监理人员主要采取旁站和巡视的来检查承包人是否按照批准的混合料配比、施工工艺、施工组织和施工方案进展施工同时理解承包人的质控系统的运转情况。
旁站、巡视主要分为：
〔1〕施工现场的旁站
〔2〕对承包人工地试验室的旁站和巡视
〔3〕对拌合场的旁站和巡视
〔4〕养生间的巡视和检查。养生后何时可施工车辆的通行及交通要由监理部确定。
9、单项工程的验收
在一个路段的底基层完工后承包人按技术和检验工程、频率、进展自检合格后应填写质量验收单送监理部。由监理部组织对承包人所报路段底基层进展验收。
10、审查、签认中间交工证书
单项工程验收完工后由承包人填写中间交工证书连同相应的开工申请单及质量检验单一并报监理部、监理部审核由工作站审批予以签认中间交工证书以作为中间计量和支付的根据。
11、监理程序框图
本节主要是路面底基层施工监理、底基层原材料质量监理、混合料配合比监理工作流程等框图。
1〕、路面底基层施工监理程序框图
·审核承包人施工工艺流程
·复核材料试验配合比试验
·要求路基整修、检查合格
·审核承包人施工机械设备
配置及试验设备配置调试
·审核沥青透层下封层材料
·施工阶段旁站检查
·按规定频率检查各部位几
何尺寸、压实度、强度
〔沥青透油层封层〕
召开工地会议
·评价承包人施工工艺
·说明技术指标及检测频率
·评价试验路提出整改
试验路监理旁站
·监理工艺流程
·检查压实度、强度
·检查底基层几何尺寸
·检查沥青透油层封层
检查合格后
批准试验路
段开工
逐层签认
工序申报单
分项工程完工检验
签署中间交工证书
合格
合格
不合格
不合格
不
合
格
合格
图4-29
2〕、底基层原材料的质量监理
原 材 料 源
承包人自检
厂〔场〕质保书
承包人自检后送材料报验单
监理检测
材料进入施工现场使用
承包人按规定批量自检
并填写报验单
制止使用并自费运出现场
继 续 使 用
换
料
源
不合格
不合格
合格
合格
监理发现材料有疑问 抽 检
监理部
审 批
监理部
审 批
图4-30
3〕、底基层混合料质量监理
经配合比设计及试验确定混合料
的配合比干度最正确含水
量并报验
承 包 人
重
配
监理部试验室
进展复核性试验
不符合
监理部审批
符合
厂拌混合料
摊铺压实监理旁站
按规定检测频率承包人自检混合料的剂量、压实度及无侧限抗压强度
承包人填写检验单
现场监理人员或试验室人员按监理抽检频率进展抽检
不合格
监理部
审 批
合格
进展下道工序
图4-31
4〕、混合料配合比监理工作流程
·复核详细配合比并做强度
干度的试验
·检查试验路准备工作
试 验 路 段
试验路检测各部分
符合要求作为
正规工程验收
合格批准
用于工程
试验路段内任何
一部分不符合规
范要求必须总结
经历找出原因重做试验路;有缺陷工程可补强到达
要求或承包人自费清出工地
施 工
不
合
格
图4-32
.2基层
路面基层的监理程序与底基层根本一样。基层监理程序只需在底基层监理程序中将“底基层〞换成基层即可。
除此之外在基层成型经监理部检验合格并签发路面基层质量检验单后要在批准的基层上喷洒透层油。因此在监理程序第一条中原材料的审批应包括对沥青透层油的审批。在.1中第3、4、5、6条中均应加进喷洒沥青透层油的有关内容；在程序7之后加“旁站喷洒透层油〞程序即：
如1～8所述
9、旁站喷洒透层油
①对拟喷洒透层油的基层外表进展检验以保证设计要求的高程、纵横坡度等；
②检查基层外表是否清扫清洁、严、枯燥、无尘埃和泥浆；
③在喷洒透层前1.5小时检查基层外表是否用水微湿、到达承受透层油的适宜程度；
④确定喷洒路段长度检查喷洒设备测定喷洒透层油用量；
⑤检查对邻近建筑物的保护情况；
⑥根据气候情况及对工程可能造成的影响及时可否进展喷洒透层油作业；
⑦对已浇洒透层油的路面养护工作进展监视；
程序第9、10条分别与底基层监理程序的第8、9条一样。
10、监理程序框图
基层监理程序框图除含底基层监理程序框图括中内容外与底基层监理程序框图一样。
.3面层〔沥青〕
本工程路面面层分为沥青砼面层和水泥砼面层两种。以下分述。
〔1〕、沥青原材料监理
1、审核、检查消费厂家质保体系
对消费厂家的质保体系进展全面检查消费厂家应有质保体系框图专职质保、试验检测人员、负责人、监视机构并具有相关部门核批的ISO贯标认证证书。
2、审核、检查消费厂家消费工艺
对消费厂家的消费设备、工艺进展审查。
3、检查消费厂家的质检设备
对消费厂家的质检设备按照每项试验所匹配的设备进展逐一检查、核对厂家应具有核批的检测资质证书符合要求前方可同意消费。
4、沥青检验工程内容
1） 蒸发残留物含量试验
2） 筛上剩余量试验
3） 微粒离子电荷试验
4） 与矿料拌合试验
5） 储存稳定性试验
6） 低温储存稳定性试验
7） 矿粉试验
8） 破乳速度试验
9） 与矿料粘附性试验
10） 粘度试验
11） 乳液的PH值测定
以上全部检验工程材料与试验监理工程师必须签认只有试验合格的才能出厂、使用。
5、监理框图
审查消费厂家质保体系
检查消费厂家消费工艺、流程
检查消费厂家消费设备和检验设备
检查消费厂家消费组织方案
批准开工
合格
生 产
不合格
驻厂监理
各项检验工程试验
合格
出 厂
图4-33
〔2〕、沥青砼面层
1、审批原材料
承包人在沥青砼面层所用的原材料包括粗、细骨料、填料和沥青结合料必须有出厂合格证承包人在通过自检证明各种材料均到达技术的要求后报监监理部审批。
监理部接到后由其监理部检查原材料的出厂证明材料和承包人的自检资料并对承包人所报材料样品进展抽检。假如全部合格那么批准承包人使用这些材料。这个批准只是对来样的批准假设施工中材料发生变化时仍须按以上程序重新报批。
2、审批沥青混合料配比
承包人在混合料正式消费一个月之前应向监理部呈报沥青混合料的配比设计及在拌合场消费的混合料试样。
监理部在批准该设计配比之前应按承包人的配比重新抽检各项技术指标。如不合格将配比设计退回承包人重新设计、报批；如合格那么批准使用。
3、审查承包人路面施工机械的配置和调试情况
承包人应按照技术和施工组织设计的要求配置足够数量且品种齐全的拌合、运送、摊铺、压实沥青混合料的机械设备及工具并应在试验路段开工之前安装调试合格后报监理部审查由监理部审批。
所有工程使用的设备应保持良好的操作条件。不符合技术要求的设备监理人员有权要求承包人从工作中撤除或更换。
4、检查试验段准备情况审批承包人的试验段开工
承包人在配比设计方案得到批准及施工所用机械设备安装调试就绪以后即可提交?试验段开工?。中应包括：
①试验地点、桩、长度、面积
②现场基层准备情况
③混合料拌合设备调试、运转情况
④施工机械设备的数量、技术性能及状况
⑤施工工艺技术措施质控手段
⑥施工组织、消费技术理人员的装备及组织
⑦已经批准的混合料配合比设计方案
监理部接到后逐项进展审查。
5、旁站试验路段的施工
承包人按批准的开工进展试验路段施工。监理部派人进展旁站监理。
6、检测、验收试验段审批试验段总结及正式工程的开工
试验段成型后由承包人自检假设质量合格那么监理部进展检测、验收。试验全部合格后监理部予以签字验收。承包人写出试验段总结报监理部审批同时提出面层施工的开工申请。
监理部经审查试验段总结合格及检查承包人正式工程开工的各项准备工作齐备后报总监批准正式开工。
试验段可设在永久工程内也可在永久工程外。在永久工程内且质量验收合格的可作为永久工程予以计量、支付；质量不合格时应予去除。在永久工程之外施工的试验段即便质量验收合格也不予计量、支付。
7、旁站沥青砼面层施工
沥青路面铺筑时监理人员应坚持全过程的旁站。同时应加强对沥青混合料拌合场的旁站和巡视。
在旁站中要亲注意混合料的变化检查承包人施工机械装备、施工组织、施工工艺等是否与所批开工中的方案一致监视承包人按技术要求的试验工程和试验频率进展试验。施工现原材料或混合料有变化或不合格时应停顿使用。同时监理部要按照要求的工程进展抽检。
混合料拌合中假设发现质量问题应及时向承包人指出假设问题得不到解决应采取停工。
8、工程质量验收
每层路面成型后由监理部进展各项技术指标的质量验收。各项检验工程均应按质量检验单中规定的频率和允许偏向进展检验检验结果和平均值填入面层质量检验单。全部检验合格者监理部予以签字验收。
9、审查、签认中间交工证书
按规定程序。
10监理程序框图
本小节主要含沥青面层质量监理、沥青材料质量监理、石料质量监理、沥青混合料质量监理等程序框图。
1)、沥青面层质量监理
施 ·审查施工工艺流程沥青混合料配比
工 按承包人建议的配合比做比照试验
前 ·检查承包人进场的机械试验设备
·检查放样及下承层整修清扫情况
试 ·沥青混合料级配含油量
验
路 ·随时检测拌和摊铺、碾压各阶段温度
检
测 ·测定压实度、厚度及各项几何指标
·正确放样〔宽度、标高、横坡度等〕
摊 ·清扫外表透层油符合要求保持铺筑连续
铺 尽可能减少中间停机次数
·随铺随拉线检查平整度、横坡度、标高及厚度
接 ·接缝严、平顺、无明显缝隙
缝 ·横缝应与中心线垂直
·控制初、复、终压沥青混合料温度
碾 ·按顺序碾压控制合适的碾压遍数检测压实度
压 ·外观检查、外表平整、无轮迹、无松散、裂
缝、推挤、啃边、粗细料集中、拉沟等现象
分项工程完工
检验合格签署中间交工证书
检 查 验 收
合格签认工序报验单
不合格部分返工处理
·控制混合料加热温度出厂温度
拌 ·控制混合料进料计量
和 ·抽查拌和料的集料级配、沥青含量
·外观要求拌和均匀无粗细粒料别离、无花白石子无成团结块
批准试验路段施工
不
合
格
·工艺流程可行拌和
配合比与设计一致
·拌、运、铺、压各种
工序机械完好可以施工
·试验设备标定正确
签认工序报验单批准
单项工程开工
证明
合格
合格
·运输车辆覆盖防止污染防止降温
运 ·控制混合料运达工地温度
输 ·运输车辆底应无积水为便于卸料只
能涂刷经同意的涂料
图4-34
2)、石料质量监理
料 场
承包人自检
送材料报验单
监理人员对材料
场进展鉴定
石料进场使用
承包人按规定频率自检
填写报验单
石料进场使用
制止使用
并自费运出现场
继续使用
不合格
合格
不合格
合格
换料场
监理部
审 批
监理部
审 批
图4-35
3)、沥青材料质量监理
料 场
送沥青报验单
试验监理工程师审核
监理部试验室复核
沥青进入施工现场使用
监理发现沥青有问题
按规定进展抽检
承包人按规定批量自检
制止使用
并自费运走
继续使用
不合格
合格
不合格
合格
换料场
厂〔场〕质保书
承包人自检
监理部审批
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
