化工企业消防系统知识及操作培训教材.pptx

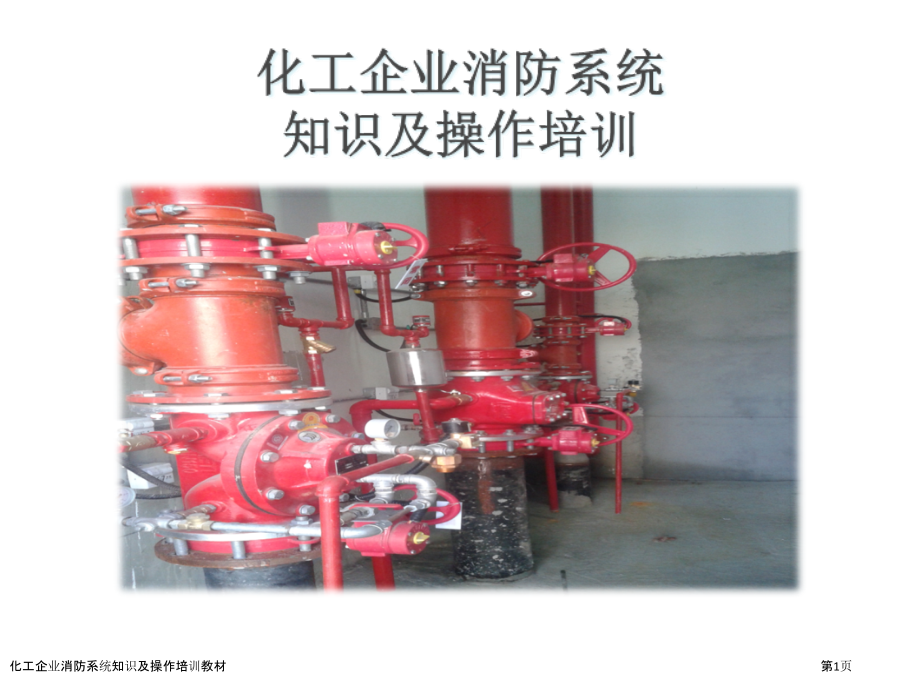

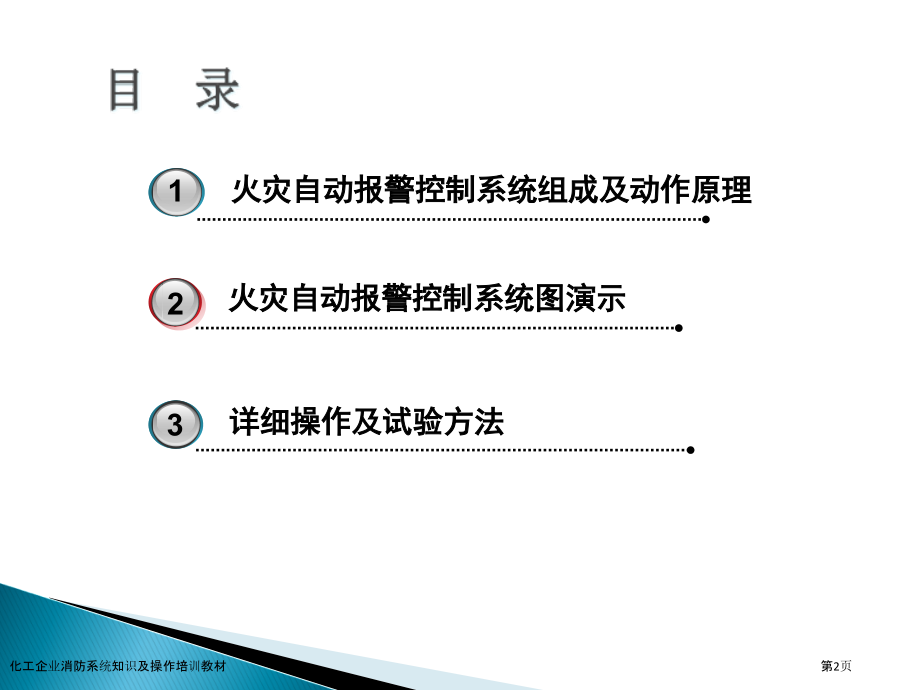

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,化工企业消防系统,知识及操作培训,化工企业消防系统知识及操作培训教材,第1页,目录,火灾自动报警控制系统组成及动作原理,1,火灾自动报警控制系统图演示,2,详细操作及试验方法,3,化工企业消防系统知识及操作培训教材,第2页,消防,报警,系统能控制排烟口，排烟阀开启，另外可经过编程在消防联动控制器上手动控制排烟风机，火灾报警后停顿送风，关闭电动防火阀并接收反馈信号，消火,泵房内,出水管上设置,电极压力表,作为触发信号直接控制开启消,防泵,，消火栓按钮动作信号也作为报警信号及开启消火栓泵联动触发信号，由消防联动控制器联动控制消火栓泵开启。当确认火灾后消防系统应能打开疏散通道上有门禁系统控制门，也就是当消防报警系统两点联动后大楼门禁系统自动释放。,消防报警系统联动控制系统概念,化工企业消防系统知识及操作培训教材,第3页,化工企业火灾自动报警控制系统普通由,感烟探头、红外火焰探测器,手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、防火阀、排烟阀、排烟机、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统,组成。,1,火灾自动报警控制系统组成及动作原理,化工企业消防系统知识及操作培训教材,第4页,（,1,）感烟探头,感烟探头是一个检测燃烧产生烟雾微粒火灾探测器。感烟作为前期、早期火灾报警是非常有效。对于要求火灾损失小主要地点，火灾早期有阴燃阶段，产生大量烟和少许热，极少或没有火焰辐射火灾，都适合选取。,1,火灾自动报警控制系统组成及动作原理,化工企业消防系统知识及操作培训教材,第5页,（,3,）手动火灾报警按钮,手动火灾报警按钮主要安装在经常有些人出入公共场所中显著和便于操作部位。当有些人发觉有火情情况下，手动按下按钮，向报警控制器送出报警信号。,1,火灾自动报警控制系统组成及动作原理,手动火灾报警按钮比探头报警更紧急，普通不需要确认。所以，手动报警按钮要求更可靠、更确切，处理火灾要求更加快,。,化工企业消防系统知识及操作培训教材,第6页,（,4,）消火栓按钮,消火栓按钮安装在消火栓箱中。当发觉火情必须使用消火栓情况下，手动按下按钮，向消防中心送出报警信号，在主机设置在自动时，将直接开启消火栓泵。,1,火灾自动报警控制系统组成及动作原理,化工企业消防系统知识及操作培训教材,第7页,（,5,）喷淋头,发生,火灾,时，消防水经过喷淋头均匀洒出，对一定区域火势起到控制。,1,火灾自动报警控制系统组成及动作原理,温度到达,68,，玻璃球充液会破碎、消防水将喷出。,化工企业消防系统知识及操作培训教材,第8页,（,6,）水流指示,1,火灾自动报警控制系统组成及动作原理,在喷淋系统楼层支路管道上安装，每个单独水系统各,1,个，当管网内水流动，而且流量大于,15L/min,时，,水流指示即因叶片受水流冲击而改变开关状态，发出报警讯号，从而起到检测和指示报警楼层作用。,化工企业消防系统知识及操作培训教材,第9页,（,7,）湿式报警阀,1,火灾自动报警控制系统组成及动作原理,它使水单向流动，依靠管网侧水压降低而开启阀瓣，有一只喷头爆破就马上动作送水去灭火。,湿式报警阀工作动态原理图,化工企业消防系统知识及操作培训教材,第10页,（,8,）排烟机,(,炉窑）,1,火灾自动报警控制系统组成及动作原理,排烟系统是将烟气排出建筑物外，是人员,安全疏散,主要确保。,排烟机,平时能够低速用于通风换气，火灾时远程开启高速排烟,化工企业消防系统知识及操作培训教材,第11页,（,9,）排烟阀（板式排烟口）,1,火灾自动报警控制系统组成及动作原理,在通风管上设排烟阀，平时关闭排烟阀，火灾时打开着火区排烟阀,.,化工企业消防系统知识及操作培训教材,第12页,（,14,）防火阀,1,火灾自动报警控制系统组成及动作原理,防火阀安装于空调风管回风口，当出现火情时关闭防火阀能阻断风管，起到两个作用：,1.,不往火灾现场输送空气，防止助燃；,2.,阻止火源从风管往其它地方扩散。,化工企业消防系统知识及操作培训教材,第13页,（,16,）消防广播,1,火灾自动报警控制系统组成及动作原理,用于指挥疏散,化工企业消防系统知识及操作培训教材,第14页,（,17,）消防电话,1,火灾自动报警控制系统组成及动作原理,用于消防中心和现场之间通讯，开启多个可多方通话，可报警、查对警情、指挥救援和故障联络,化工企业消防系统知识及操作培训教材,第15页,（,18,）消火栓泵,1,火灾自动报警控制系统组成及动作原理,（,19,）喷淋泵,化工企业消防系统知识及操作培训教材,第16页,（,20,）压力开关,1,火灾自动报警控制系统组成及动作原理,在水压力作用下，使其中触点动作输出信号至消防中心主控制器、并同时联动喷淋泵动作。,化工企业消防系统知识及操作培训教材,第17页,（,21,）控制器主机,1,火灾自动报警控制系统组成及动作原理,火灾报警控制器是火灾自动报警控制系统关键,能接收探测信号，转换成声、光报警信号，指示着火部位和统计报警信息。,可经过火警发送装置开启火灾报警信号，或经过自动灭火控制装置开启自动灭火设备和联动控制设备。,自动监视系统正确运行和对特定故障给出声光报警。,化工企业消防系统知识及操作培训教材,第18页,（,22,）显示系统（,CRT),1,火灾自动报警控制系统组成及动作原理,能够以平面图形式显示你消防主机烟感、温感及联动设备位置；当现场设备出现火警、故障等状况，显示装置能够看到其出现实状况况位置。,化工企业消防系统知识及操作培训教材,第19页,（,25,）切断非消防电,1,火灾自动报警控制系统组成及动作原理,火灾确定后，应能在消防控制室或配电室手动切断相关区域非消防电源。可见，国家防火规范对非消防电源切断做了严格要求，即火灾确认后，才能切断非消防电源。这说明非消防电源切断是个很严厉问题，不能一有火警就立刻自动切断。,采取,消防控制室切断,，切断非消防电范围：当每个区域发生火灾时、切断该区域所在建筑非消防电源。,化工企业消防系统知识及操作培训教材,第20页,（,27,）可燃气体报警主机（锅炉房）,1,火灾自动报警控制系统组成及动作原理,可燃气体报警器也称气体泄露检测报警仪器。当工业环境、日常生活环境中可燃性气体发生泄露时，气体报警器检测到可燃性气体浓度到达报警器设置报警值时，可燃气体报警器就会发出声、光报警信号，并自动切断燃气切断阀、预防天然气继续泄露。从而提醒采取人员疏散、强制排风、关停设备等安全办法。,化工企业消防系统知识及操作培训教材,第21页,1,火灾自动报警控制系统组成及动作原理,化工企业消防系统知识及操作培训教材,第22页,1,火灾自动报警控制系统组成及动作原理,化工企业消防系统知识及操作培训教材,第23页,火灾自动报警控制系统图演示,2,、火灾自动报警控制系统图演示,化工企业消防系统知识及操作培训教材,第24页,感烟探头：,任取,34,个，用烟枪人为模拟失火状态，令其报火警（探头红灯亮）由消防中心显示火警详细地点及编号，同时十楼层显示报警，显示编号。,5,、详细操作及试验方法,手报按钮：,由试验人员现场按下，使按钮红灯亮，消防中心显示地点及编号，同时，确认正常后，用复位钥匙将按钮复位,。,消防电话：,由试验人员将消防电话话机插入电话插座，拿起电话。用对讲机呼叫消控中心有没有电话呼叫声音、并接听，验证是否同行正常。,化工企业消防系统知识及操作培训教材,第25页,消防广播：,OSD,应使用录放机和功放机直接，,SF,应使用录放机和功放机。由消防中心开启对应录放机，播放音乐，开启对应功放机，转到音量旋钮到适当位置，开启楼层消防广播，现场广播喇叭应听到适当声音。,5,、详细操作及试验方法,正压风机：,由消防中心开启，风机运行，动作返回绿色信号，说明开启成功，在由消防中心取消命令，但需现场人员手动停顿风机。,防火卷帘门：,由消防中心开启，防火卷帘门下降，降至底部后反馈给主机。开启成功后，由消防中心复位。现场恢复正常。,化工企业消防系统知识及操作培训教材,第26页,消火栓泵：,分电器试验与带水试验,电器试验,：,条件,是：将水泵房控制柜上开关切换到自动状态，,开启次序,：由消防中心开启消火栓泵，开启灯亮红色。水泵房控制柜内直流继电器动作，经几秒延时后，接触器动作，面板泵运行灯亮，返回信号回到消防中心，水泵反馈灯亮红色。,停顿次序,：由消防中心停顿消火栓泵，开启灯熄灭，控制柜内接触器释放，水泵控制面板上运行指示灯熄灭，消防中心对应灯熄灭。,恢复,：先对开启健、停顿健进行取消操作，确认均正常后，方可于控制柜上开关恢复其手动状态。,带水负载试验,：,条件,是：关闭主泵进水口闸阀和备泵进水口闸阀。,开启次序,：由消防中心开启消火栓泵，开启红灯亮。控制柜内直流接触器动作，经几秒延时后，主接触器动作，水泵面板上指示亮，主泵运行，并返回信号回到消防中心、水泵反馈灯亮红色。,停顿次序,：由消防中心停顿消火栓泵，开启灯熄灭，控制柜内主接触器释放，面板泵运行红灯熄灭，消防中心对应指示灯熄灭。,如需在试验备泵，须关闭电泵控制电源或按下控制柜内测试按钮，重复上述过程。,恢复,：先对开启健、停顿健进行取消操作，确认均正常后打开主泵进水闸阀和备泵进水中闸阀。,5,、详细操作及试验方法,化工企业消防系统知识及操作培训教材,第27页,5,、详细操作及试验方法,喷淋泵,：,分电器试验与带水试验,电器试验,：,条件,是：将水泵房控制柜上开关切换到自动状态，,开启次序,：由消防中心开启消火栓泵，开启灯亮红色。水泵房控制柜内直流继电器动作，经几秒延时后，接触器动作，面板泵运行灯亮，返回信号回到消防中心，水泵反馈灯亮红色。,停顿次序,：由消防中心停顿消火栓泵，开启灯熄灭，控制柜内接触器释放，水泵控制面板上运行指示灯熄灭，消防中心对应灯熄灭。,恢复,：先对开启健、停顿健进行取消操作，确认均正常后，方可于控制柜上开关恢复其手动状态。,带水负载试验,：,条件,是：关闭主泵进水口闸阀和备泵进水口闸阀。,开启次序,：由消防中心开启消火栓泵，开启红灯亮。控制柜内直流接触器动作，经几秒延时后，主接触器动作，水泵面板上指示亮，主泵运行，并返回信号回到消防中心、水泵反馈灯亮红色。,停顿次序,：由消防中心停顿消火栓泵，开启灯熄灭，控制柜内主接触器释放，面板泵运行红灯熄灭，消防中心对应指示灯熄灭。,如需在试验备泵，须关闭电泵控制电源或按下控制柜内测试按钮，重复上述过程。,恢复,：先对开启健、停顿健进行取消操作，确认均正常后打开主泵进水闸阀和备泵进水中闸阀。,化工企业消防系统知识及操作培训教材,第28页,切断非消防电源：,电器试验：操作过程：由消防中心按下切断非消防电源纽，配电房配电箱内模块动作动作，接触器吸合消防中心显示绿灯返回信息。,恢复：先由消防中心进行取消操作，再由配电房内专业人员恢复其。,带负载试验：切断范围包括以下电源。工艺用电（包含工艺设备运行电源、插座用电、门禁用电）、各空调机组电源、照明电源。,5,、详细操作及试验方法,排烟风机：,由消防中心开启，确认风机正常运转，消防中心返回绿色信号，停顿时由消防中心取消即行停顿,化工企业消防系统知识及操作培训教材,第29页,末端排水试水试验：,安装在系统管网或分区管网末端，检验系统开启、报警及联动等功效装置。,测试：,测试前先将水泵控制柜按钮设置成自动状态（水泵房应留一人看管）、现场任意找一组末端排水、打开末端阀门。大约,30-90,秒时、查看水泵房里喷淋泵有没有动作。（水泵动作原理、介绍湿式报警阀时已说过）,恢复：水泵动作后、应马上通知关闭末端排水阀门，并恢复管道里水压。,5,、详细操作及试验方法,化工企业消防系统知识及操作培训教材,第30页,顶压设备操作,GB5116-006,建筑设计防火规范,第,8.44,条：“设置暂时高压给水系统建筑应设置防水箱（包含气压水罐、水塔、分区给水系统分区水箱）”，“消防水箱应储水,10min,消防用水量。”,顶压设备工作原理：补水泵工作时将水送至给水管网，多出水进入气压罐。当液位到达设定值,SN3,时，稳压水泵停顿工作，此时系统压力并未到达设定压力值，稳压空压机开始运行；当压力升至稳压压力上限,SP1,时，稳压空压机便停顿运行。因为系统泄漏等原因造成管网压力下降，当压力降至稳压压力下限,SP2,时，若液位探测器在设定值,SN2,点检测为水，则重复稳压空压机运行；若液位探测器在设定值,SN2,点检测不到水，则重复补水泵运行，如此周而复始。当发生火情时消防装置投运，稳压装置无法维持管网压力，当压力降至,SP3,时或消防信号输入，气体顶压装置工作将气压罐里水顶入消防管网，并向管网提供,10min,消防用水,.,当液位下降到设定值,SN1,时，止气装置关闭，预防气压罐中气体进入消防管网，设备消防结束。,5,、详细操作及试验方法,化工企业消防系统知识及操作培训教材,第31页,顶压设备是本身在不依靠外力情况下，提供十分钟消防供水。,设备共配置：气压水罐一格、,磁翻板液位计、稳压泵两台、气瓶组及顶压装置、高压减压机组、止气装置、空压机、电气控制柜。,5,、详细操作及试验方法,化工企业消防系统知识及操作培训教材,第32页,
