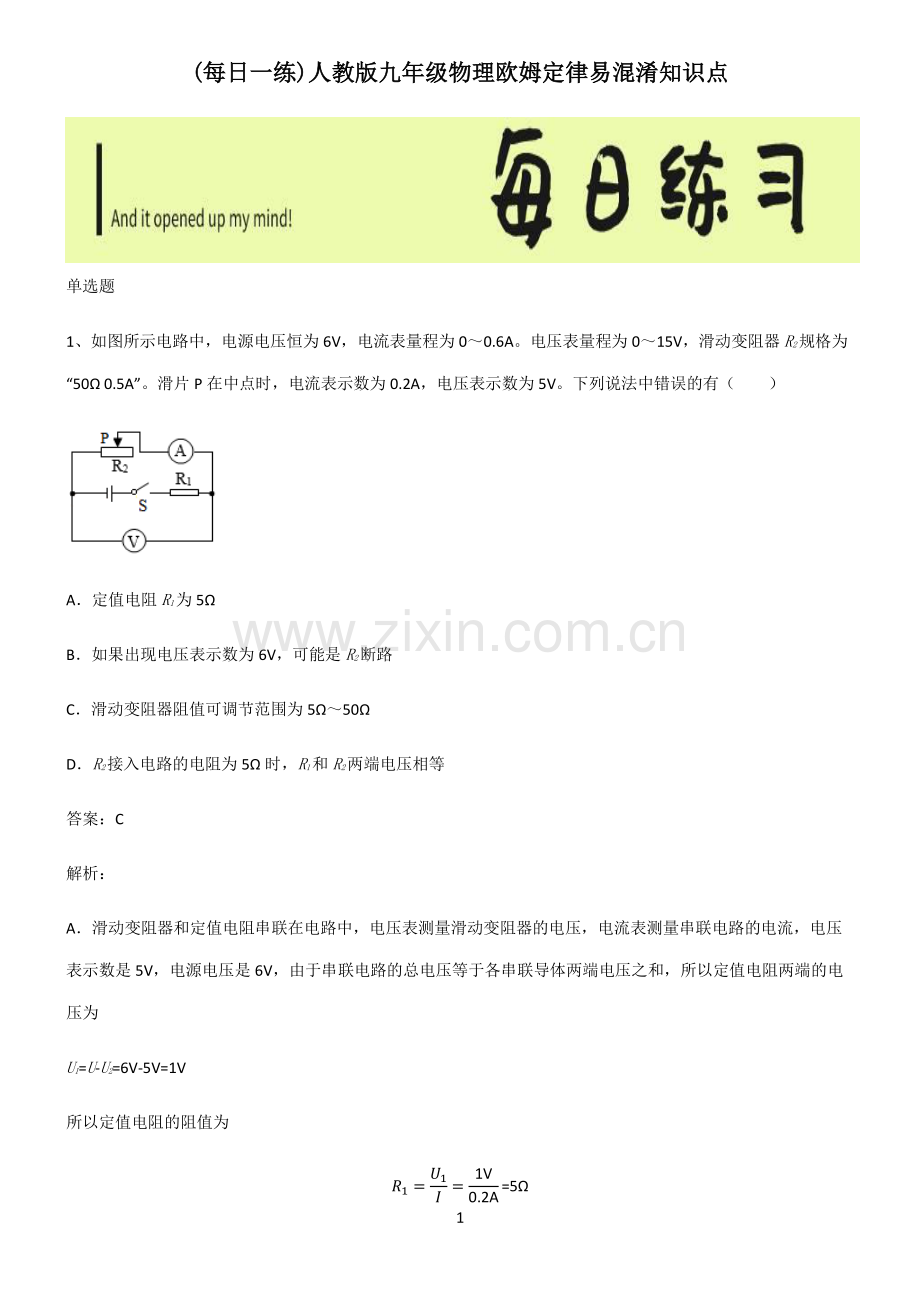

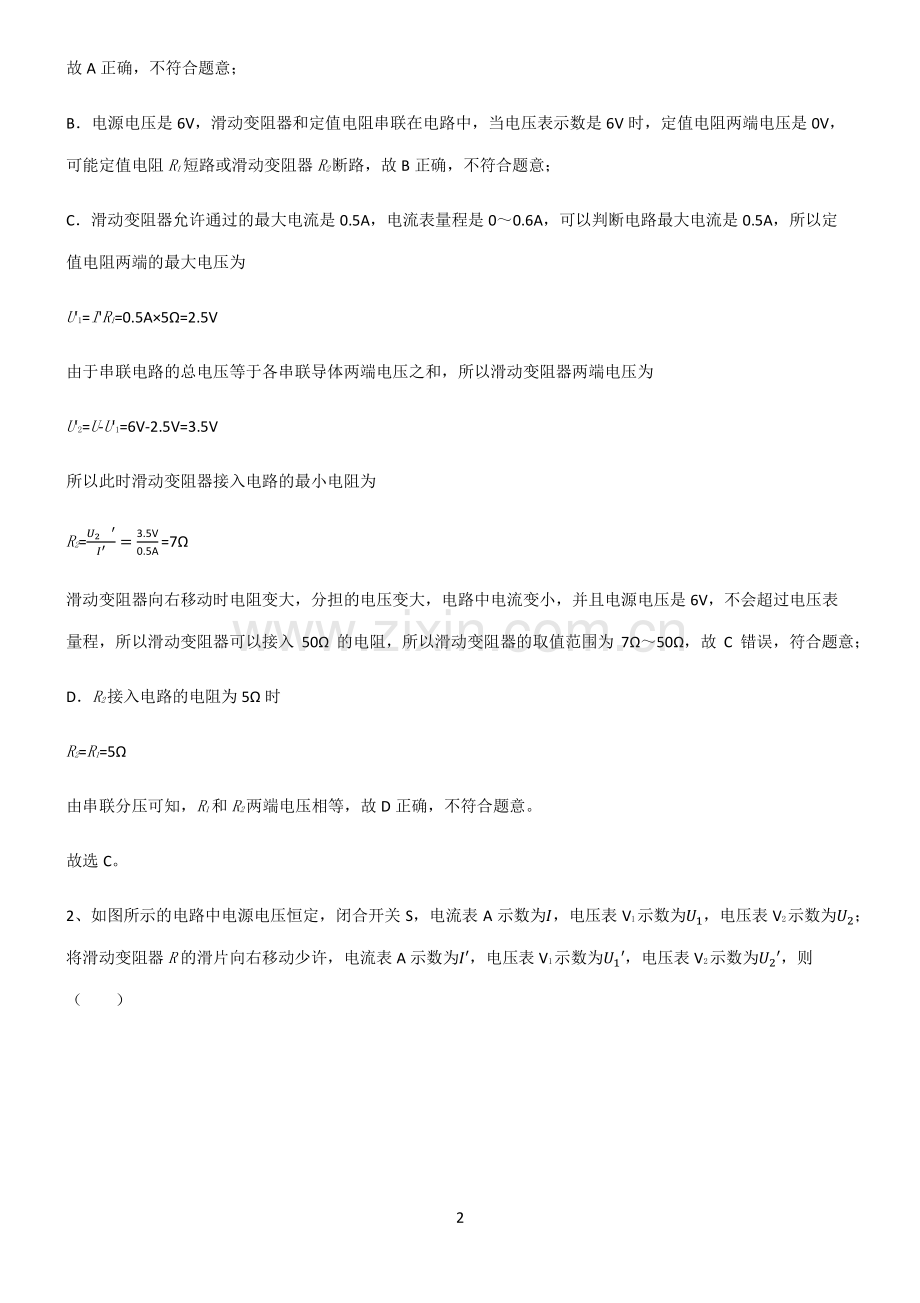

1 (每日一练每日一练)人教版九年级物理欧姆定律易混淆知识点人教版九年级物理欧姆定律易混淆知识点 单选题 1、如图所示电路中，电源电压恒为 6V，电流表量程为 00.6A。电压表量程为 015V，滑动变阻器R2规格为“50 0.5A”。滑片 P 在中点时，电流表示数为 0.2A，电压表示数为 5V。下列说法中错误的有（）A定值电阻R1为 5 B如果出现电压表示数为 6V，可能是R2断路 C滑动变阻器阻值可调节范围为 550 DR2接入电路的电阻为 5 时，R1和R2两端电压相等 答案：C 解析：A滑动变阻器和定值电阻串联在电路中，电压表测量滑动变阻器的电压，电流表测量串联电路的电流，电压表示数是 5V，电源电压是 6V，由于串联电路的总电压等于各串联导体两端电压之和，所以定值电阻两端的电压为 U1=U-U2=6V-5V=1V 所以定值电阻的阻值为 1=1=1V0.2A=5 2 故 A 正确，不符合题意；B电源电压是 6V，滑动变阻器和定值电阻串联在电路中，当电压表示数是 6V 时，定值电阻两端电压是 0V，可能定值电阻R1短路或滑动变阻器R2断路，故 B 正确，不符合题意；C滑动变阻器允许通过的最大电流是 0.5A，电流表量程是 00.6A，可以判断电路最大电流是 0.5A，所以定值电阻两端的最大电压为 U1=IR1=0.5A5=2.5V 由于串联电路的总电压等于各串联导体两端电压之和，所以滑动变阻器两端电压为 U2=U-U1=6V-2.5V=3.5V 所以此时滑动变阻器接入电路的最小电阻为 R2=2=3.5V0.5A=7 滑动变阻器向右移动时电阻变大，分担的电压变大，电路中电流变小，并且电源电压是 6V，不会超过电压表量程，所以滑动变阻器可以接入 50 的电阻，所以滑动变阻器的取值范围为 750，故 C 错误，符合题意；DR2接入电路的电阻为 5 时 R2=R1=5 由串联分压可知，R1和R2两端电压相等，故 D 正确，不符合题意。故选 C。2、如图所示的电路中电源电压恒定，闭合开关 S，电流表 A 示数为，电压表 V1示数为1，电压表 V2示数为2；将滑动变阻器R的滑片向右移动少许，电流表 A 示数为，电压表 V1示数为1，电压表 V2示数为2，则（）3 A B 2 2 C1212D1212 答案：C 解析：AB由电路图可知，电阻0与滑动变阻器串联，电压表 V1测电源电压，电压表 V2测电阻0两侧电压，电流表 A 测电阻0与滑动变阻器串联电路中电流。滑动变阻器的滑片向右移动少许，串联电路中总电阻增大，测得的电流变小，则有 由欧姆定律知，0两侧电压为 2=0 可见 2 2 故 AB 不符合题意；CD电压表 V1测电源电压，则有 1=1 1 2=1 2 因为 1 2 故 C 符合题意，D 不符合题意。故选 C。3、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。4、如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。5 假设导线连接良好，电路只有一处故障。则电路中的故障是（）测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A开关 S 断路 B小灯泡 L 断路 C滑动变阻器R短路 D滑动变阻器R断路 答案：B 解析：当开关 S 闭合时，小灯泡 L 不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选 B。5、如图所示的电路中，电源电压 6 V 保持不变，定值电阻的阻值为 10，滑动变阻器的最大阻值为 20，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小 B电压表示数与电流表示数的比值不变 C当滑片移到中点时，电压表示数为 2 V D当滑片移到a端时，电流表示数为 0.2 A 答案：B 6 解析：A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故 A 错误；B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故 B 正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流 I=+12滑=6V10+1220=0.3A 电压表的示数 U=IR=0.3A10=3V 故 C 错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数 I=6V100.6A 故 D 错误。故选 B。6、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 7 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 答案：C 解析：A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。7、如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2=1：1：2，则下列说法正确的是（）8 A当滑片 P 移动到a端时，闭合 S1、S2，通过R1与R2的电流之比是 1：2 B当滑片 P 移动到a端时，闭合 S1、S2，通过R1与R2的电流之比是 1：1 C当滑片 P 移动到b端时，只闭合 S1，滑动变阻器两端的电压与R1两端的电压之比是 1：1 D当滑片 P 移动到b端时，只闭合 S2，滑动变阻器两端的电压与R2两端的电压之比是 2：1 答案：C 解析：AB当滑片P移动到a端时，闭合 S1、S2，R1、R2并联，通过R1与R2的电流之比 112=12=21=21 故 AB 错误；C当滑片P移动到b端时，只闭合 S1，R与R1串联，滑动变阻器两端的电压与R1两端的电压之比是 1=1=11 故 C 正确；D当滑片 P 移动到b端时，只闭合 S2，R与R2串联，滑动变阻器两端的电压与R2两端的电压之比是 2=2=12 故 D 错误。故选 C。9 8、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。
