高温管道防腐.pdf

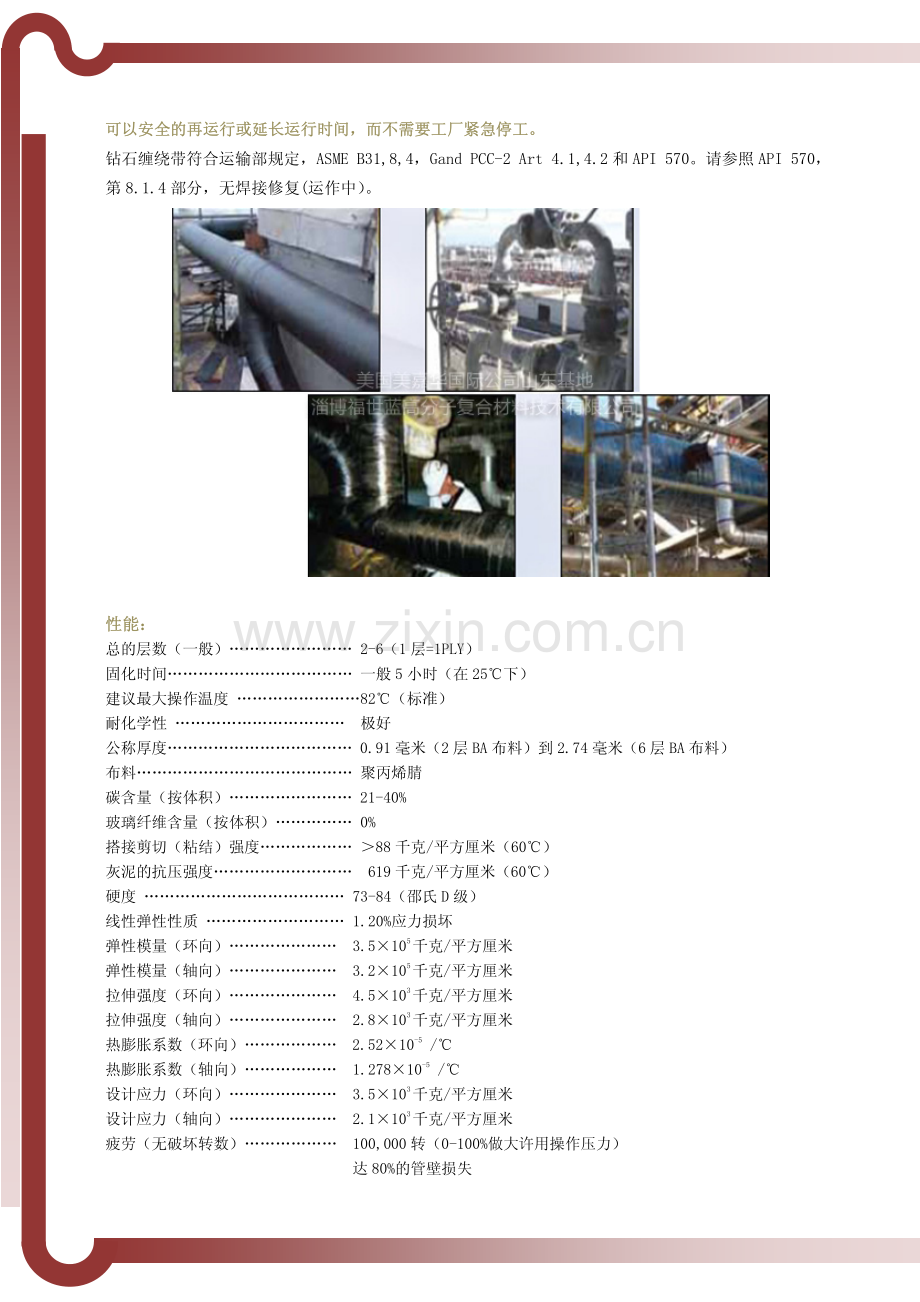

高 温 管 道 防 腐 1、钻石缠绕带-结构型碳/环氧修复系统，用于管道系统的防腐和修复 1、钻石缠绕带-结构型碳/环氧修复系统，用于管道系统的防腐和修复 钻石缠绕带是一种碳纤维缠绕系统，可将损坏，腐蚀，侵蚀的管道系统恢复到原有的操作强度。钻石缠绕带可以提供足够的强度使管道可以恢复到允许的最大操作压力，不需要关停管道。这个系统有三组份构成，每一种成分都在大学和国际性的实验室中进行了充分独立的测试。第一种成分是一种环氧底漆，保证了足够的修复材料和基材之间的粘着性和荷载。第二种成分，也是钻石缠绕带系统最独特的地方就是它选用了双向编织的碳纤维材料，能在环向和轴向上提供加固，是市场上最强的非金属修复材料。粘着系统的第三种成分是聚合物环氧树脂，使得可以在整个缠绕后可以均匀布力。对于表面需要改良的的表面的修复，（如，严重点蚀或不规则形状），可以应用高模量的填充物。这些成分构成了一个复合系统，强度比钢要大。这种结构型系统在管道外又形成了一层管道，每层连续的缠绕增强了额定压力。最小的蠕变保证了很长的应用时间。钻石缠绕带需要工程评估来收集服务信息如基材是什么，管壁损耗，操作温度，压力范围和暴露环境。从而我们可以用我们的软件分析来决定缠绕的数量。因为钻石缠绕带是湿敷的而且材料比较薄，可以用于 T 型管，弯管，直管，密闭空间和需要结构型加固或止漏的不规则表面。环氧树脂的粘结性能使它可以粘结于多数基材。特色：特色：?较好的代替潮湿表面；?所有的管道尺寸；?直管，弯管，T 型管，阀门，配件，容器；?与碳钢，不锈钢，合金，PVC，玻璃纤维和更多材料兼容；?承受高压力，而且较薄；?碳纤维缠绕（聚丙烯腈）；?防腐强度高；?使用时间长；?无挥发性有机物；?100%的环氧系统，有耐化学性；?无需热加工/无需焊接；?技术解决方案；?一整套提供；?耐化学性；?可以耐高温；?高强度；?快速固化；?在实验室和现场都有广泛测试 可以安全的再运行或延长运行时间，而不需要工厂紧急停工。可以安全的再运行或延长运行时间，而不需要工厂紧急停工。钻石缠绕带符合运输部规定，ASME B31,8,4，Gand PCC-2 Art 4.1,4.2 和 API 570。请参照 API 570，第 8.1.4 部分，无焊接修复(运作中）。性能：性能：总的层数（一般）2-6（1 层=1PLY）固化时间 一般 5 小时（在 25下）建议最大操作温度 82（标准）耐化学性 极好 公称厚度 0.91 毫米（2 层 BA 布料）到 2.74 毫米（6 层 BA 布料）布料 聚丙烯腈 碳含量（按体积）21-40%玻璃纤维含量（按体积）0%搭接剪切（粘结）强度 88 千克/平方厘米（60）灰泥的抗压强度 619 千克/平方厘米（60）硬度 73-84（邵氏 D 级）线性弹性性质 1.20%应力损坏 弹性模量（环向）3.5105千克/平方厘米 弹性模量（轴向）3.2105千克/平方厘米 拉伸强度（环向）4.5103千克/平方厘米 拉伸强度（轴向）2.8103千克/平方厘米 热膨胀系数（环向）2.5210-5/热膨胀系数（轴向）1.27810-5/设计应力（环向）3.5103千克/平方厘米 设计应力（轴向）2.1103千克/平方厘米 疲劳（无破坏转数）100,000 转（0-100%做大许用操作压力）达 80%的管壁损失 2、钻石缠绕带特殊环氧材料 2、钻石缠绕带特殊环氧材料 赛塔德赛塔德是生产用于特殊复合缠绕带和涂料的特殊环氧树脂的行业领导者。赛塔德的环氧树脂在范围，质量和性能方面是独一无二的。这些特殊的环氧树脂包括三种适用于高温环境的，还有适用于酸环境的，耐苛刻化学品的。钻石缠绕带 HTA 环氧系统 钻石缠绕带 HTA 环氧系统(适用于高温环境)钻石缠绕带 HT701 环氧系统 钻石缠绕带 HT701 环氧系统(适用于高温环境)钻石缠绕带 UHT 环氧系统 钻石缠绕带 UHT 环氧系统(适用于高温环境)钻石缠绕带酸环氧系统 钻石缠绕带酸环氧系统(适用于酸环境)高温环境：高温环境：钻石缠绕带高温套装用于温度在 149 以上的管道。根据管道自身和应用的条件，有三种可提供的套装：HTA,HT701，UHT。?钻石缠绕带HTA环氧系统 钻石缠绕带HTA环氧系统 (适用于高温环境)这个套装用于温度在 149以上的管道，一般在 82-149之间固化，无需额外加热。对于在高温环境的管道非常好，但是在管道停用时进行缠绕。HTA 数据：HTA 数据：玻璃化温度 171 建议最大操作温度 149 建议应用温度范围 82-149 拉伸强度环向 5884 千克/平方厘米 拉伸强度轴向 2527 千克/平方厘米 模量环向 5105千克/平方厘米 模量轴向 2.4105千克/平方厘米 公称厚度 1.016 毫米（2 层）-3.43 毫米（6 层）碳纤维%35-50%玻璃纤维 0%树脂类型 双组份，100%固含量环氧树脂 搭接剪切强度 84.4 千克/平方厘米 硬度（完全固化）80（肖氏 D 级硬度）底漆颜色 灰色 钻石缠绕带HT701 环氧树脂系统?(适用于高温环境)HT701 套装用于操作温度高达 177的管道。这个配方在高温下固化，可以用于高温管道，不会降低性能。为了合理固化，这些套装在安装后必须加热到至少 66直到操作温度高于这个温度。到操作温度高于这个温度。HT701 数据 HT701 数据 HT701 数据 HT701 数据 玻璃化温度 196 玻璃化温度 196 建议最大操作温度 177 建议最大操作温度 177 建议应用温度范围 66-150 建议应用温度范围 66-150 拉伸强度环向 5884 千克/平方厘米 拉伸强度环向 5884 千克/平方厘米 拉伸强度轴向 2527 千克/平方厘米 拉伸强度轴向 2527 千克/平方厘米 模量环向 5105千克/平方厘米 模量环向 5105千克/平方厘米 模量轴向 2.4105千克/平方厘米 模量轴向 2.4105千克/平方厘米 公称厚度 1.016 毫米（2 层）-3.43 毫米（6 层）公称厚度 1.016 毫米（2 层）-3.43 毫米（6 层）碳纤维%35-50%碳纤维%35-50%玻璃纤维 0%玻璃纤维 0%树脂类型 双组份，100%固含量环氧树脂 树脂类型 双组份，100%固含量环氧树脂 搭接剪切强度 84.4 千克/平方厘米 搭接剪切强度 84.4 千克/平方厘米 硬度（完全固化）80（肖氏 D 级硬度）硬度（完全固化）80（肖氏 D 级硬度）底漆颜色 橙色/巧克力色 底漆颜色 橙色/巧克力色?钻石缠绕带UHT环氧系统?钻石缠绕带UHT环氧系统(适用于高温环境)本系统是采用赛塔德的超高温环氧系统进行预浸的碳纤维。本环氧系统用于操作温度高达 288的管道。本环氧树脂固化需要最低 148的温度，或者通过管道系统自身，或者通过外部热源。UHT 环氧树脂数据 UHT 环氧树脂数据 玻璃化温度 304 建议最大操作温度 288 建议应用温度范围 148-232 拉伸强度环向 5884 千克/平方厘米 拉伸强度轴向 2527 千克/平方厘米 模量环向 5105千克/平方厘米 模量轴向 2.4105千克/平方厘米 公称厚度 1.016 毫米（2 层）-3.43 毫米（6 层）碳纤维%35-50%玻璃纤维 0%树脂类型 双组份，100%固含量环氧树脂 搭接剪切强度 84.4 千克/平方厘米 硬度（完全固化）80（肖氏 D 级硬度）底漆颜色 近乎透明 钻石缠绕带酸环境环氧树脂系统?（苛刻化学环境）钻石缠绕带酸系统可用于含有苛刻化学品的区域和管道，这些化学品在其它环氧树脂里会引起问题或分解。钻石缠绕带能够使用的化学品单，请参照我们的耐化学性能表。如果某一种化学品单上没有，请联系我们。酸环境环氧树脂系统：酸环境环氧树脂系统：玻璃化温度 121 建议最大操作温度 83 建议应用温度范围 27-60 拉伸强度环向 5884 千克/平方厘米 拉伸强度轴向 2527 千克/平方厘米 模量环向 5105千克/平方厘米 模量轴向 2.4105千克/平方厘米 公称厚度 1.016 毫米（2 层）-3.43 毫米（6 层）碳纤维%35-50%玻璃纤维 0%树脂类型 双组份，100%固含量环氧树脂 搭接剪切强度84.4 千克/平方厘米 硬度（完全固化）80（肖氏 D 级硬度）底漆颜色绿色 3、黑色钻石缠绕带-结构型碳/环氧修复系统，用于管道系统的防腐和修复 3、黑色钻石缠绕带-结构型碳/环氧修复系统，用于管道系统的防腐和修复 黑色钻石缠绕带黑色钻石缠绕带是一种碳纤维缠绕系统，用于将损坏，腐蚀，侵蚀的管道系统恢复到原有的操作强度。钻石缠绕带可以提供足够的强度使管道可以恢复到允许的最大操作压力，不需要关停管道。这个系统有三组份构成，每一种成分都在大学和国际性的实验室中进行了充分独立的测试。第一种成分是一种环氧底漆，保证了足够的修复材料和基材之间的粘着性和荷载。第二种成分，也是黑色钻石缠绕带系统最独特的地方就是她选用了双向编织的碳纤维材料，能在环形方向和轴向上提供加固，是市场上最强的非金属修复材料。第三种成分是聚合物环氧树脂，使得可以在整个缠绕后可以均匀布力。对于表面需要改良的的表面的修复，（如，严重点蚀），可以应用高模量的填充物。这些成分构成了一个复合系统，强度比钢要大。这种结构型系统在管道外又形成了一层管道，每层连续的缠绕增强了额定压力。最小的蠕变保证了很长的应用时间。黑色钻石缠绕带黑色钻石缠绕带需要工程评估来收集服务信息如基材是什么，管壁损耗，操作温度，压力范围和暴露环境。从而我们可以用我们的软件分析来决定缠绕的数量。因为钻石缠绕带是湿敷的而且材料比较薄，可以用于 T 型管，弯管，直管，密闭空间和需要结构型加固或止漏的不规则表面。环氧树脂的粘结性能使它可以粘结于多数基材。特色：特色：?较好的代替潮湿表面；?所有的管道尺寸；?直管，弯管，T 型管；?与碳钢，不锈钢，合金，PVC，玻璃纤维和更多材料兼容；?承受高压力，而且较薄；?碳纤维缠绕（聚丙烯腈）；?防腐强度高；?使用时间长；?无挥发性有机物；?100%的环氧系统，有耐化学性；?无需热加工/无需焊接；?技术解决方案；?一整套提供；?耐化学性；?可以耐高温；?高强度；?快速固化；?在实验室和现场都有广泛测试 可以安全的再运行或延长运行时间，而不需要工厂紧急停工 钻石缠绕带符合运输部规定，ASME B31,8,4，Gand PCC-2 Art 4.1,4.2 和 API 570。请参照 API 570，第 8.1.4 部分，无焊接修复（运作中）。注：适用于运输管道，不适用于泄漏修复。泄漏修复应该用钻石缠绕带。注：适用于运输管道，不适用于泄漏修复。泄漏修复应该用钻石缠绕带。性能：性能：总的层数（一般）2-6（1 层=1PLY）固化时间 一般 5 小时（在 25下）建议最大操作温度 82（标准）耐化学性 极好 公称厚度 0.98 毫米（2 层 BA 布料）到 2.93 毫米（6 层 BA 布料）布料 聚丙烯腈 碳含量（按体积）21-40%玻璃纤维含量（按体积）0%搭接剪切（粘结）强度88 千克/平方厘米（60）灰泥的抗压强度 619 千克/平方厘米（60）硬度 78-84（邵氏 D 级）线性弹性性质 1.20%应力损坏 弹性模量（环向）6.8105千克/平方厘米 弹性模量（轴向）1.5105千克/平方厘米 拉伸强度（环向）7.6104千克/平方厘米 拉伸强度（轴向）1.9104千克/平方厘米 热膨胀系数（环向）2.5210-5/热膨胀系数（轴向）1.27810-5/设计应力（环向）5.9103千克/平方厘米 设计应力（轴向）1.5103千克/平方厘米 疲劳（无破坏转数-）100,000 转（0-100%做大许用操作压力）达 80%的管壁损失 4、黑色钻石缠绕带 HP-结构型碳/环氧修复系统，用于管道系统的防腐和修复 4、黑色钻石缠绕带 HP-结构型碳/环氧修复系统，用于管道系统的防腐和修复 钻石缠绕带 HP钻石缠绕带 HP 是一种领先的碳纤维缠绕系统，用于将凹陷，被凿的，腐蚀，侵蚀的管道系统恢复到原有的操作强度。钻石缠绕带可以提供足够的强度使管道可以恢复到允许的最大操作压力，不需要关停。这个系统有三组份构成，每一种成分都在大学和国际性的实验室中进行了充分独立的测试。第一种成分是一种固体环氧底漆，保证了足够的修复材料和基材之间的粘着性和荷载。第二种成分，也是钻石缠绕带 HP 最独特的地方就是它选用了双向编织的碳纤维材料，能在环形方向和轴向上提供加固，是市场上最强的非金属修复材料。第三种成分是聚合物环氧树脂，使得可以在整个缠绕后可以均匀布力。对于表面需要改良的的表面的修复，（如，严重点蚀或不规则形状），可以应用高模量的填充物。这些成分构成了一个复合系统，强度比钢要大。这种结构型系统在管道外又形成了一层管道，每层连续的缠绕增强了额定压力。最小的蠕变保证了很长的应用时间。钻石缠绕带 HP钻石缠绕带 HP 需要工程评估来收集服务信息,如基材是什么，管壁损耗，操作温度，压力范围和暴露环境。从而我们可以用我们的软件分析来决定缠绕的数量。因为钻石缠绕带 HP 是湿敷的而且材料比较薄，可以用于 T 型管，弯管，直管，密闭空间和需要结构型加固或止漏的不规则表面。环氧树脂的粘结性能使它可以粘结于多数基材。特色：特色：?较好的代替潮湿表面；?所有的管道尺寸；?直管，弯管，T 型管；?与碳钢，不锈钢，合金，PVC，玻璃纤维和更多材料兼容；?承受高压力，而且较薄；?碳纤维缠绕（聚丙烯腈）；?防腐强度高；?使用时间长；?无挥发性有机物；?100%的环氧系统，有耐化学性；?无需热加工/无需焊接；?技术解决方案；?一整套提供；?耐化学性；?可以耐高温；?高强度；?快速固化；?在实验室和现场都有广泛测试 可以安全的再运行或延长运行时间，而不需要工厂紧急停工 可以安全的再运行或延长运行时间，而不需要工厂紧急停工 钻石缠绕带符合运输部规定，ASME B31,8,4，Gand PCC-2 Art 4.1,4.2 和 API 570。请参照 API 570，第 8.1.4 部分，无焊接修复（运作中）注：适用于运输管道，不适用于泄漏修复。泄漏修复应该用钻石缠绕带注：适用于运输管道，不适用于泄漏修复。泄漏修复应该用钻石缠绕带。性能：性能：总的层数（一般）2-7（1 层=1PLY）固化时间 一般 5 小时（在 25下）建议最大操作温度 82（标准）耐化学性 极好 公称厚度 1.14 毫米（2 层 BA 布料）到 4.00 毫米（6 层 BA 布料）布料 聚丙烯腈 碳含量（按体积）21-40%玻璃纤维含量（按体积）0%搭接剪切（粘结）强度88 千克/平方厘米（60）灰泥的抗压强度 619 千克/平方厘米（60）硬度 78-84（邵氏 D 级）线性弹性性质 1.20%应力损坏 弹性模量（环向）5.0105千克/平方厘米 弹性模量（轴向）2.4105千克/平方厘米 拉伸强度（环向）5.8103千克/平方厘米 拉伸强度（轴向）2.5103千克/平方厘米 热膨胀系数（环向）2.5210-5/热膨胀系数（轴向）1.27810-5/设计应力（环向）4.5103千克/平方厘米 设计应力（轴向）1.9103千克/平方厘米 疲劳（无破坏转数）100,000 转（0-100%做大许用操作压力）达 80%的管壁损失
