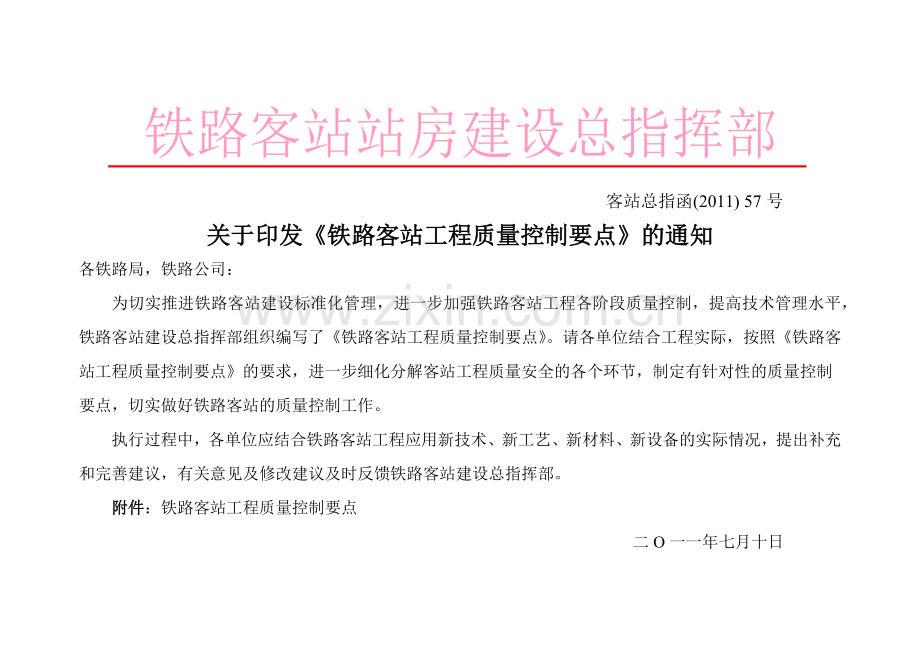

客站总指函(2011) 57号
关于印发《铁路客站工程质量控制要点》的通知
各铁路局，铁路公司：
为切实推进铁路客站建设标准化管理，进一步加强铁路客站工程各阶段质量控制，提高技术管理水平，铁路客站建设总指挥部组织编写了《铁路客站工程质量控制要点》。请各单位结合工程实际，按照《铁路客站工程质量控制要点》的要求，进一步细化分解客站工程质量安全的各个环节，制定有针对性的质量控制
要点，切实做好铁路客站的质量控制工作。
执行过程中，各单位应结合铁路客站工程应用新技术、新工艺、新材料、新设备的实际情况，提出补充和完善建议，有关意见及修改建议及时反馈铁路客站建设总指挥部。
附件：铁路客站工程质量控制要点
二O一一年七月十日

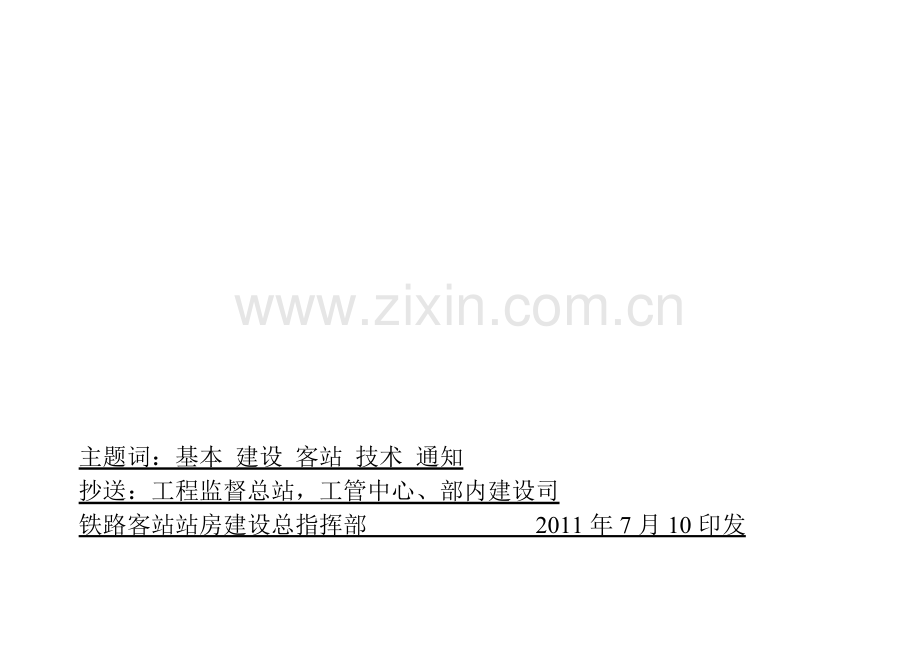

主题词：基本 建设 客站 技术 通知
抄送：工程监督总站，工管中心、部内建设司
铁路客站站房建设总指挥部 2011年7月10印发
附件：铁路客站工程质量控制要点

铁路客站建设总指挥部
20 l l—06

目录
一、地基与基础工程…………………………………………………10
1.1土方工程…………………………10
1.2地基处理…………………………12
1.3桩基工程…………………………18
1.4基坑支护…………………………28
1.5防水工程…………………………36
二、主体结构………………………………………………………42
2.1混凝土结构…………………………42
2.2钢结构工程…………………………55
2.3型钢混凝土结构……………………63
2.4网塞、桁架及索膜结构……………65
三、二次结构施工…………………………………………………70
3.1砌体结构………………………70
3.2玻璃幕墙………………………79
3.3石材幕墙………………………84
四、屋面工程…………………………………………………………86
4.1金属屋面………………………87
4.2钢筋混凝土屋面………………90
五、站台雨棚…………………………………………………………94
5.1站台铺装………………………94
5.2雨棚吊顶………………………96
六、装饰、装修工程…………………………………………………97
6.1地（楼）面工程………………97
6.2墙面（柱面）工程……………109
6.3吊顶工程………………………117
6.4门窗工程………………………121
6.5楼梯、电梯装饰工程…………126
6.6天桥、地道装饰工程…………128
6.7卫生间装饰工程………………129
6.8贵宾室装饰工程………………132
6.9静态标志………………………134
七、建筑给排水及采暖…………………………………………………136
7.1基本要求………………………138
7.2室内给水系统…………………138
7.3直饮水…………………………138
7.4室内排水系统…………………138
7.5室内雨水系统…………………138
7.6室内热水………………………139
7.7卫生器具………………………140
7.8室内采暖系统…………………140
7.9室外给水管网…………………143
7.10室外排水管网…………………144
7.11建筑中水系统…………………145
7.12室外供热管网安装……………146
7.13供热锅炉及辅助设备…………148
7.14室内消防栓系统………………148
7.15自动喷水灭火系统……………149
7.16固定消防炮系统………………152
八、通风空调工程………………………………………………………155
8.1基本要求…………………………155
8.2风管创作…………………………155
8.3风管部件及消声器………………156
8.4风管系统安装……………………157
8.5通风与空调设备安装……………157
8.6空调制冷系统安装………………159
8.7空调水系统管道与设备安装……160
8.8防腐与绝热………………………163
8.9系统调试…………………………163
8.10效能的测定与调整………… …164
8.11地源热泵…………………… …164
九、建筑电气……………………………………………………………168
9.1电气线路………………………168
9.2变配电装置……………………175
9.3备用和不间断电源安装………178
9.4动力配电………………………180
9.5漏电火灾监控…………………181
9.6电气照明………………………182
9.7防雷和接地安装………………186
9.8电伴热系统……………………189
9.9光伏发电系统…………………191
十、设备监控及安全防范设施…………………………………………192
10.1设备监控系统……………………193
10.2安全防范设施……………………194
10.3火灾自动报警与消防联动系统…197
十一、电梯………………………………………………………………201
11.1无机房电梯、无机房观光电梯…201
11.2自动扶梯（自动人行道）………203
一、地基与基础工程
1.1土方工程
1.1,1土方开挖
1)基坑（槽）、管沟开挖前，应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面截荷等资料制定施工方案、环境保护措施，经审批后方可施工。对于开挖深度>5m的工程，应组织专家论证。
2)降水与排水是配合基坑开挖的安全措施，施工前应有降水与排水设计。当在基坑外降水时，应有降水范围的估算，对既有线、重要建筑物或公共设施在降水过程中应监测。
3)土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的“十六字原则”。 将开挖面按机械的高度合理分层、分段依次进行，严禁一次到底。开挖中应注意对工程桩的保护。在边坡采取多台阶同时进行开挖时，上台阶应比下台阶开挖进深不少于30m，以防塌方。边坡台阶开挖，应做成一定的坡势，以利泄水。
采用机械开挖基坑时，为避免破坏基底土，应在基底标高以上预留一层人工清理。使用铲运机、推土机或多斗挖土机时，保留土层厚度为20cm;使用正铲、反铲或拉铲挖土时为30cm。
4)开挖坡度的确定：临时性挖方的边坡值设计有要求时，应符合设计标准。设计无要求时应符合表1.l.1的规定。开挖深度，应根据土质情况、周边环境、挖土设备等合理确定，且对软土不应超过4m，对硬土不应超过8m。土方不应堆在基坑边缘。
表1.1．1 临时性挖方边坡值
土的类别

边坡值（高：宽）
砂土不
包括细砂、粉砂）
1:1,25-1:1,5

硬
1:0,75 1:1.0
一般性粘土
硬、塑
l:1.0-1:1.25

软
1：1.5或更缓

充填坚硬、硬性土
1 :0.5- 1:1.0
碎石粪土

充填砂土
1:1.0- 2 :1.5
注：如采用降水或其他加固措施，可不受本表限制，但应计算复核。
1.1.2 土方回填
回填土每层铺土厚度和压实遍数视土的性质、设计要求的压实系数和使用的压（夯）实机具性能而定，一般应进行现场碾（夯）压试验确定。压实机械和工具每层铺土厚度与所需的碾压（夯实）遍数的参考数值，如无试验依据，可参考表1．1．2：
表1.1.2填土施工时的分层厚度及压实遍数
压实机具
分层厚度( mm)
每层压实遍数
平碾
250-300
6-8
振动压机
250-350
3-4
柴油打机
200-250
3-4
人工打夯
不大于200
3-4
1.2地基处理
1.2.1换填垫层法
1)垫层的施工方法、分层铺填厚度，每层压实遍数等宜通过试验确定。除接触下卧软土层的垫层底部应根据施工机械设备及下卧层土质条件确定厚度外，一般情况下，垫层的分层铺填厚度可取200-300mm。为保证分层压实质量，应控制机械碾压速度。
2)基坑开挖时应避免坑底土受扰动，可保留坑底向上约200mm.厚的土层暂不挖去，在铺填垫层前再人工挖至设计标高。严禁扰动垫层下的软弱土层，防止其被践踏、受冻或受水浸泡。在碎石或卵石垫层底部宣设置150-300mm厚的砂垫层或铺一层土工织物，以防止软弱土层表面的局部破坏，同时必须防止基坑边坡坍土混入垫层。
3)垫层底面宜设在同一标高上，如深度不同，基坑底土面应挖成阶梯或斜坡搭接，并按先深后浅的顺序进行垫层施工，搭接处应夯压密实。
4)垫层的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。采用环刀法检验垫层的施工质量时，取样点应位于每层厚度的2/3深度处。
1.2.2水泥粉煤灰碎石柱（CFG桩）法
1)清土和截桩时，不得造成桩顶标高以下桩身断裂和扰动桩间土。
2)施工桩顶标高宜高出设计桩顶标高个少于0.5m。
3)施工质量检验主要应检查施工记录、混合料坍落度、桩数、桩位偏差、褥垫层厚度、夯填度（夯实后的褥垫层厚度与虚铺厚度的比值）和桩体试块抗压强度等。
a．施工前应按设计要求由试验室进行配合比试验，施工时按配合比配制混合料。长螺旋钻孔、管内泵压混合料成桩施工的坍落度宜为160-200mm，振动沉管灌注成桩施工的坍落度宜为30-50mm，振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm;
b．施工垂直度偏差不应大子1%;对满堂布桩基础，桩位偏差不应大于0.4倍桩经；对条形基础，桩位偏差不应大于0.25倍桩径，对单排布桩桩位偏差不应大60mm。
c．褥垫层铺设宜采用静力压实法，当基础底面下桩间土的含水量较小时，也可采用动力夯实法，夯填度不得大于0.9。
d．成桩过程中，抽样做混合料试块，每台机械一天应做一组（3块）试块（边长为15 0mm的立方体），标准养护，测定其立方体抗压强度。
4)水泥粉煤灰碎石桩地基竣工验收时，承栽力检验应采用复合地基载荷试验。
5)水泥粉煤灰碎石桩地基检验应在桩身强度满足试验荷载条件时，并宜在施工结束28d后进行。
6)应抽取不少于总桩数的10%的桩进行低应变动力试验，检测桩身完整性。
1.2.3水泥土搅拌法
1)水泥土搅拌桩施工前应根据设计进行工艺性试桩，数量不得少于2根。当桩周为成层土时，应对相对软弱土层增加搅拌次数或增加水泥掺量。
2)竖向承载搅拌桩施工时，停浆（灰）面应高于桩顶设计标高300-500mm。在开挖基坑时，应将搅拌桩顶端施工质量较差的桩段用人工挖除。
3)水泥土搅拌桩的施工质量检验可采用以下方法：
a．成桩7d后，采用浅部开挖桩头（深度宜超过停浆（灰）面下0.5m），目测检查搅拌的均匀性，量测成桩直径。
b．成桩后3d内，可用轻型动力触探(Nl0)检查每米桩身的均匀性。
4)水泥土搅拌桩的质量控制检查重点是：水泥用量、桩长、搅拌头转数和提升速度、复搅次数和复搅深度、停浆处理方法等。
a．搅拌桩的垂直偏差不得超过1%;桩位的偏差不得大于50mm。
b．成桩直径和桩长不得小于设计值。
5)竖向承载水泥土搅拌桩地基竣工验收时，承载力检验应采用复合地基载荷试验和单桩载荷试验。
6)载荷试验必须在桩身强度满足试验荷载条件时，并宜在成桩28d后进行。
7)施工结束后，应检查桩体强度、桩体直径及地基承载力。进行强度检验时，对承重水泥土搅拌桩应取90d后的试件，对支护水泥土搅拌桩应取28d后的试件。
1.2.4注浆法
1)施工前应根据现场环境和地下埋设物的位置等情况，复核高压喷射注浆的设计孔位。
2)施工中应经常抽查浆液的配比及主要性能指标、注浆的顺序、注浆过程中的压力控制等。
a．水泥浆液的水灰比应按工程要求确定，可取0,8-l.5，常用1.0。
b，喷射孔与高压注浆泵的距离不宣大于50m。钻孔的位置与设计位置的偏差不得大于20mm。
3)竖向承载旋喷桩地基竣工验收时，承载力检验应采用复合地基载荷试验和单桩载荷试验。载荷试验必须在桩身强度满足试验条件时，并宜在成桩28d后进行。
4)施工结束后，应检查注浆体强度、承载力等。检查孔数为总量的2%-5%，不合格率大于或等于20%对应进行二次注浆。检验应在注浆后15d（砂土、黄土）或60d（粘性土）进行。
1.2.5土和灰土挤密桩法
1)桩顶设计标高以上的预留覆盖土层厚度宜符合：沉管（锤击、振动）成孔，宜为0.5-0.7m;冲击成孔，宜为1.2-1.5m。
2)施工前应对土及灰土的质量、桩孔放样位置等做检查。
3)施工中应对桩孔直径、桩孔深度、夯击次数、填料的含水量等做检查。
4)成桩后主要应检查施工记录、检测全部处理深度内桩体和桩间土的干密度。对重要工程，除检测上述内容外，还应测定全部处理深度内桩间土的压缩性和湿陷性。
5)灰土挤密桩和土挤密桩地基竣工验收时，承载力检验应采用复合地基载荷试验。
1.3桩基工程
1.3.1泥浆护壁灌注桩
1）成孔
a．成孔的控制深度应符合下列要求：
摩擦型桩：摩擦桩应以设计桩长控制成孔深度；端承摩擦桩必须保证设计桩长及桩端进入持力层深度。当采用锤击沉管法成孔时，桩管入土深度控制应以标高为主，以贯入度控制为辅。
端承型桩：当采用钻（冲），挖掘成孔时，必须保证桩端进入持力层的设计深度；当采用锤击沉管法成孔时，沉管深度控制以贯入度为主，以设计持力层标高对照为辅。
b．桩位的放样允许偏差为：群桩，20mm;单排桩，l0mm。
c．桩顶标高至少要比设计标高高出0.5m。
d灌注桩的施工钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合：对端承型桩，不应大于50mm；对摩擦型桩，不应大于1OOmm；对抗拔、抗水平力桩，不应大于200 mm。
2)钢筋笼
a.分段制作的钢筋笼，其接头宜采用焊接或机械式接头(钢筋直径大于20mm)。
b．加劲箍宜设在主筋外侧，当因施工工艺有特殊要求时也可置于内侧。
3)泥浆的制备
a．除能自行造浆的黏性土层外，均应制备泥浆。泥浆制备应选用高塑性黏土或膨润土。泥浆应根据施工机械、工艺及穿越土层情况进行配合比设计。
b．泥浆护壁应符合下列规定：
施工期间护筒内的泥浆面应高出地下水位1.0m以上，在受水位涨落影响时，泥浆面应高出最高水位1.5m以上。在清孔过程中，应不断置换泥浆，直至浇注水下混凝土。浇注混凝土前，孔底500mm以内的泥浆比重应小于1.25；含砂率不得大于8%;黏度不得大于28s。
4)混凝土的灌注
a．钢筋笼吊装完毕后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检验，合格后应立即灌注混凝土。
b．水下灌注的混凝土应符合下列规定：
水下灌注混凝土必须具备良好的和易性，配合比应通过试验确定；坍落度宣为180-220mm;水泥用量不应少于360kg/m3（当掺入粉煤灰时水泥用量可不受此限）；水下灌注混凝土的含砂率宜为40%-50%，并宜选用中粗砂；粗骨料的最大粒径应小于40mm。
c．灌注水下混凝土的质量控制应满足下列要求：
开始灌注混凝土时，导管底部至孔底的距离宜为300-500mm;应有足够的混凝土储备量，导管一次埋入混凝主灌注面以下不应少于0.8m; 导管埋入混凝土深度宜为2-6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深及管内外混凝土灌注面的高差，填写水下混凝土灌注记录；灌注水下混凝土必须连续施工，每根桩的灌注时间应按初盘混凝土的初凝时间控制，对灌注过程中的故障应记录备案；应控制最后一次灌注量，超灌高度宜为0.8-1.0m，凿除泛浆高度后必须保证暴露的桩顶混凝土强度达到设计等级。
1.3.2长螺旋钻孔灌注桩
1)当需要穿越老黏土、厚层砂土、碎石土以及塑性指数大于25的黏土时，应进行试钻。
2)钻机定位后，应进行复检，钻头与桩位点偏差不得大于20 mm。
3)根据桩身混凝土的设计强度等级，应通过试验确定混凝土配合比；坍落度宜为180-220 mm；粗骨料可采用卵石或碎石，最大粒径不宜大于30 mm;可掺加粉煤灰或外加剂。
4)桩顶混凝主超灌高度不宜小于0.3-0.5m。
1.3.3人工挖孔
1)人工挖孔桩的孔径（不含护壁）不得小于0.8m，且不宜大于2.5m;孔深应视土质决定且不宜大于30m。当桩净距小于2.5m时，应采用间隔开挖。相邻排桩跳挖的最小施工净距不得小于4.5m。
2)混凝土护壁的厚度不应小于1OOmm，混凝土强度等级不应低于桩身混凝土强度等级，并应振捣密实；护壁应配置直径不小于8mm的构造钢筋，竖向筋应上下搭接或拉接。
3)开孔前，桩位应准确定位放样，在桩位外设置定位基准桩，安装护壁模板必须用桩中心点校正模板位置，并应由专人负责。
4)第一节井圈护壁应符合下列规定：
a．井圈中心线与设计轴线的偏差不得大于20mm。
b．井圈顶面应比场地高出100-150mm，壁厚应比下面井壁厚度增加100-150mm。
5)修筑井圈护壁应符合下列规定：
a．护壁的厚度、拉接钢筋、配筋、混凝土强度等级均应符合设计要求。
b．上下节护壁的搭接长度不得小于50mm。
c．同一水平面上的井圈任意直径的极差不得大于50mm。
6)挖至设计标高，终孔后应清除护壁上的泥土和孔底残渣、积水，并应进行隐蔽工程验收。验收合格后，应立即封底和灌注桩身混凝土。
1.3.4混凝土预制桩
1)混凝土预制桩的制作
a．钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。主筋接头配置在同一截面内的数量，应符合下列规定：
当采用对焊或电弧焊时，对于受拉钢筋，不得超过50%；相邻两根主筋接头截面的距离应大于35d（主筋直径），并不应小于500mm。
b．混凝土预制桩的表面应平整、密实。
2)凝土预制桩的运输与堆放
a．混凝土预制桩达到设计强度的70%方可起吊，达到100%方可运输。
b．当场地条件许可时，宜单层堆放；当叠层堆放时，外径为500-600 mm的桩不宜超过4层，外径为300-400 mm的桩不宜超过5层。
c．叠层堆放桩时，应在垂直于桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端0.2倍桩长处；底层最外缘的桩应在垫木处用木楔塞紧。
3)接桩材料质量要求
a．焊接接桩：钢板宜采用低碳钢，焊条宜采用E43;并应符合设计要求。接头宜采用探伤检测，同一工程检测量不得少于3个接头。
b．法兰接桩：钢板和螺栓宜采用低碳钢。
4)接桩质量要求
a．下节桩段的桩头宜高出地面0.5m。
b．下节桩的桩头处宜设导向箍。接桩时土下节桩段应保持顺直，错位偏差不宜大于2mm，接桩就位纠偏时，不得采用大锤横向敲打。
c．桩对接前，上下端板表面应采用铁刷子清刷干净，坡口处应刷至露出金属光泽。
d.焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方可进行第二层（的）施焊，焊缝应连续、饱满。
e．焊好后的桩接头应自然冷却后方可继续锤击，自然冷却时间不宜少于8min;严禁采用水冷却或焊好即施打。
f.焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。
1.3.5静压沉桩
1)施工前应对成品桩（锚杆静压成品桩一般均由工厂制造，运至现场堆放）做外观及强度检验，接桩用焊条或半成品硫磺胶泥应有产品合格证书，或送有关部门检验，压桩用压力表、锚杆规格及质量也应进行检查。
2)采用静压沉桩时，场地地基承载力不应小于压桩机接地压强的1.2倍，且场地应平整。
3)静力压桩施工的质量控制应符合下列规定：
第一节桩下压时垂直度偏差不应大于0.5%。宜将每根桩一次性连续压到底，且最后一节有效桩长不宜小于5m。抱压力不应大于桩身允许侧向压力的1.1倍。
4)终压条件应符合下列规定：
应根据现场试压桩的试验结果确定终压力标准。终压连续复压次数应根据桩长及地质条件等因素确定。对于入土深度大于或等于8m的桩，复压次数可为2~3次；对于入土深度小于8m的桩，复压次数可为3-5次。稳压压桩力不得小于终压力，稳定压桩的时间宜为5-10s。
5)压桩顺序宜根据场地工程地质条件确定，并应符合下列规定：
对于场地地层中局部含砂、碎石、卵石时，宜先对该区域进行压桩。当持力层埋深或桩的入土深度差别较大时，宜先施压长桩后施压短桩。
6)压桩过程中应测量桩身的垂直度。当桩身垂直度偏差大于1%时，应找出原因并设法纠正；当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。
1.3.6锤击成桩
1)桩打入时应符合下列规定：桩帽或送桩帽与桩周围的间隙应为5～10mm;锤与桩帽、桩帽与桩之间应加设硬本、麻袋、草垫等弹性衬垫；桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩插入时的垂直度偏差不得超过0.5%。
2)打桩顺序要求应符合下列规定：对于密集桩群，自中间向两个方向或四周对称施打；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。
3)桩终止锤击的控制应符合下列规定：
当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅。桩端达到坚硬、硬塑的黏性土，中密以上粉土、砂主、碎石类主及风化岩时，应以贯入度控制为主，桩端标高为辅。贯入度已达到设计要求而桩端标高未达到时，应继续锤击3阵，并按每阵10击的贯入度不应大于设计规定的数值确认，必要时，施王控制贯入度应通过试验确定。
1.3.7钢桩
1)钢桩的制作
a，裁作钢桩的材料应符合设计要求，并有出厂合格证和试验报告。
b．用于地下水有侵蚀性的地区或腐蚀性涂层的钢桩，应按设计要求作防腐处理。
2)钢桩的焊接
a．端部的浮锈、油污等脏物必须清除，保持干燥；下节桩顶经锤击后的变形部分应割除。
b．节桩焊接时应校正垂直度，对口的间隙为2-3mm;焊丝（自动焊）或焊条应烘干。
c．应对称进行，焊接应用多层焊，钢管桩各层焊缝的接头应错开，焊渣应清除。
d．低于0℃或雨雪天，无可靠措施确保焊接质量是，不得焊接；每个接头焊接完毕，应冷却一分钟后方可锤击．
e．焊接接头除应按下表规定进行外观检查外，还应按接头总数的5%进行超声或2%进行X射线拍片检查，对于同一工程，探伤抽样检验不得少于3个接头。
3)钢桩的沉桩
a．桩如锤击沉桩有困难，可在管内取土以助沉。
b．桩断面刚度较小，锤重不宜大于4.5t级（柴油锤），且在锤击过程中桩架前应有横向约束装置，防止横向失稳。
c．土层较硬时，H型钢不宜送桩。
1.4基坑支护
1.4.1排桩支护工程
1)桩位偏差，轴线和垂直轴线方向均不宜超过50mm，垂直度偏差不宜大于0.5%。
2)钻孔灌注桩桩底沉渣不宜超过200mm，
3)非均匀配筋排桩的钢筋笼在绑扎、吊装和埋设时，应保证钢筋笼的方向与设计一致。
1.4.2地下连续墙
1)地下墙与地下室结构顶板楼板底板及梁之间连接可预埋钢筋或接驳器（锥螺纹或直螺纹），对接驳器也应按原材料检验要求，抽样复验。
2)施工前应检验进场的钢材、电焊条。已完工的导墙应检查其净空尺寸墙面平整度与垂直度。检查泥浆用的仪器、泥浆循环系统应完好。
3)施工中应检查成槽的垂直度、槽底的淤积物厚度、泥浆比重、钢筋笼尺寸、浇注导管位置、混凝土上升速度、浇注面标高、地下墙连接面的清洗程度、商品混凝土的坍落度、锁口管或接头箱的拔出时间及速度等。
4)永久性结构的地下墙，在钢筋笼沉放后，应做二次清孔，沉渣厚度应符合要求。
1.4.3水泥土桩墙
1)水泥土墙采用格栅布置时，水泥土的置换率对于淤泥不宜小于0.8，淤泥质土不宜小于0.7，一般粘性土及砂土不宣小于0.6;格栅长宽比不宜大于2。
2)水泥土桩与桩之间的有效搭接宽度：考虑截水作用时，不宜小于150mm;当不考虑截水作用时，搭接宽度不宜小于100mm。
3)深层搅拌水泥土墙施工前，应进行成桩工艺及水泥掺入量或水泥浆的配合比试验，以确定相应的水泥掺入比或水泥浆水灰比，浆喷深层搅拌的水泥掺入量宜为被加固土重度的15%-18%;粉喷深层搅拌的水泥掺入量宜为被加固土重度的13%-16%。
4)高压喷射注浆施工前，应通过试喷试验，确定不同土层旋喷固结体的最小直径、高压喷射施工技术参数等。高压喷射水泥水灰比宜为1.0-1,5。
5)深层搅拌桩和高压喷射桩水泥土墙的桩位偏差不应大子50mm，垂直度偏差不宜大于0.5%。
6)高压喷射注浆应按试喷确定的技术参数施工，切割搭接宽度应符合：旋喷固结体不宜小于150mm;摆喷固结体不宜小于l50mm.;定喷固结体不宜小于200mm。
7)水泥土墙应在设计开挖龄期采用钻芯法检测墙身完整性，钻芯数量不宜少于总桩数的2%，且不应少于5根；并应根据设计要求取样进行单轴抗压强度试验。
1.4.4锚杆及土钉墙
1)土钉墙的构造要求
a．土钉墙墙面坡度不宜大于1：0.1。
b．土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺拴连接或钢筋焊接连接。
c．土钉的长度宜为开挖深度的0.5-1.2倍，间距宜为l-2m，与水平面夹角宜为50-200。
d．土钉钢筋宜采用II、III级钢筋，钢筋直径宜为16-32mm，钻孔直径宜为70-120mm。
e．注浆材料宜用水泥浆或水泥砂浆，其强度等级不宜低于Ml0。
f.喷射混凝土面层宜配置钢筋网，钢筋直径宜为6-l0mm，间距宜为150-300mm;喷射混凝土强度等级不宜低子C20，面层厚度不宜小于80mm。
g．坡面上下段钢筋网搭接长度应大于300mm。
h．当地下水位高于基坑底面时，应采取降水或截水措施；土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
2)施工中应对锚杆或土钉位置，钻孔直径、深度及角度，锚杆或土钉插入长度，注浆配比、压力及注浆量，喷锚墙面厚度及强度，锚杆或土钉应力等进行检查。
a．锚杆钻孔水平方向孔距在垂直方向误差不宜大于l00mm，偏差度不应大于3%;
b．土钉成孔施工宜符合：孔深允许偏差士50mm;孔径允许偏差士5mm;孔距允许偏差+l00mm;成孔倾角偏差士5%。
c．浆体应按设计配制，一次灌浆宜选用灰砂比1:1-1:2、水灰比0.38-0,45的
水泥砂浆，或水灰比0.45-0.5的水泥浆，二次高压注浆宣使用水灰比0.45-0.55的水泥浆。
d．钢筋网铺设应符合：一次喷射厚度不宜小于40mm；钢筋网应在喷射一层混凝土后铺设，钢筋保护层厚度不宜小于20mm;采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设；钢筋网与土钉应连接牢固。
3)土钉支护的施工监测至少应包括下列内容：支护位移的量测，地表开裂状态（位置、裂宽）的观察，附近建筑物和重要管线等设施的变形测量和裂缝观察，基坑渗、漏水和基坑内外的地下水位变化。
4)在支护施工阶段，每天监测不少于1-2次；在完成基坑开挖、变形趋于稳定的情况下可适当减少监测次数。施工监测过程应持续至整个基坑回填结束、支护退出工作为止。应特别加强雨天和雨后的监测，以及对各种可能危及支护安全的水害来源（如场地周围生产、生活排水，上下水道、贮水池罐、化粪池渗漏水，人工井点降水的排水，因开挖后土体变形造成管道漏水等）进行仔细观察。
1.4.5钢板桩
1)质量检验
a．钢板桩不得有明显的扭转。
b．用于基坑支护的成品钢板桩如为新桩，可按出厂标准进行检验。
c．重复使用的钢板桩，应对外观质量进行检验，包括长度、宽度、厚度、高度等是否符合设计要求，有无表面缺陷，端头矩形比，垂直度和锁口形状等。若存在影响使用的缺陷允许用砂轮等机械方法修磨或焊补进行缺陷的清除或修补。
2)清理
清理后的钢板桩截面尺寸必须在允许偏差范围内，清理处与原轧制表面的交界面应圆滑无棱角，且清理宽度不得小于清理深度的5倍。
3)焊补
a，钢板桩的表面缺陷在焊补前应采取铲除或砂轮打磨等机械方法完全除净，然后进行堆焊修补。焊补后必须进行修磨，并保持与原轧制面一致。
b．钢板桩的焊接外缘不得存在咬边及焊瘤。加强焊缝的焊坡高度应至少高于原轧制表面1.5mm，用铲除或砂轮打磨等机械方法清理加强焊缝焊坡后，必须保证与原轧制表面同一高度。
c．焊补必须根据钢的牌号、采用适当的工艺进行。
d．焊补前所去除缺陷的深度，必须小于被清理面公称厚度的30%;焊补面积必须小于U型钢板桩总表面积的2%。
4)钢板桩焊接
为保证钢板桩自身强度，接桩位置不可在同一平面上，必须采用相隔一根上下颠倒的接桩方法。
1.4.6基坑变形监测
1)基坑开挖前，应确定监测点的布置、监测周期。
2)位移观测基准点数量不应少于两点，且应设在影响范围以外。
3)监测项目在基坑开挖前应测得初始值，且不得少于两次。
4)基坑（槽）、管沟土方工程验收必须以确保支护结构安全和周围环境安全为前提。当设计有指标时，以设计要求为依据，如无设计指标时应按表1.4.1的规定执行：
表1.4.1基坑变形的监控值(cm)

基坑类型

围护结构墙顶

位移监控值

围护结构墙体

最大监控值

地面最大监控值

一类基坑

3

5

3

二类基坑

6

8

6

三类基坑

8

1O

10

注：1．符合下列情况之一，为一类基坑：
1） 重要工程或支护结构做主体结构的一部分。
2） 开挖深度大于10m。
3） 与临近建筑物，重要设施的距离在开挖深度以内的基坑。
4） 基坑范围内有历史文物、近代优秀建筑、重要管线等需要严加保护的。
2．三类基坑为开挖深度小于7m，且周围环境无特别要求时的基坑。
3.除一类和三类外的基坑属二类基坑。
4．当周围已有的设施有特殊要求时，尚应符合这些要求。

1.4.7降水排水
1)降水井设计降水深度在基坑范围内不宜小于基坑底面以下0.5m。降水系统运转过程中应随时检查观测孔中的水位。
2)排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外，排水沟边缘离开边坡坡脚不应小于0.3m，排水沟纵坡宜控制在lVoo-2%。，在基坑四角或每隔30-40m应设一个集水井；排水沟底面应比挖土面低0.3-0.4m，集水井底面应比沟底面低0.5m以上。排水沟宽度宜为0.2-0.3m。
3)水泵应置于设计深度，水泵吸水口应始终保持在动水位以下。成井后应进行单井试抽检查降水效果，必要时应调整降水方案。降水过程中，应定期取样测试含砂量，保证含砂量不大于0.5%。。
1.5防水工程
1.5.1防水混凝土
1)防水混凝土的抗压强度和抗渗压力必须符合设计要求。
2)变形缝的防水施工应符合下列规定：
a．止水带宽度和材质的物理性能均应符合设计要求，且无裂缝和气泡；接头应采用热接，不得叠接，接缝平整、牢固，不得有裂口和脱胶现象。
b．中埋式止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。
c．变形缝设置中埋式止水带时，混凝土浇筑前应校正止水带位置，表面清理干净，止水带损坏处应修补；顶、底板止水带的下侧混凝土应振捣密实，边墙止水带内外侧混凝土应均匀，保持止水带位置正确、平直，无卷曲现象。
d．变形缝处增设的卷材或涂料防水层，应按设计要求施工。
3)施工缝的防水施工应符合下列规定：
a．水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，铺水泥砂浆或涂刷混凝土界面处理剂并及时浇筑混凝土。
b．垂直施工缝浇筑混凝土前，应将其表面清理干净，涂刷混凝土界面处理剂并及时浇筑混凝土。
c．施工缝采用遇水膨胀橡胶腻子止水条时，应将止水条牢固地安装在缝表面预留槽内。
d．施工缝采用中埋止水带时，应确保止水带位置准确、固定牢靠。
4)后浇带的防水施工应符合下列规定：
a．后浇带应在其两侧混凝土龄期达到42d后再施工。
b．后浇带的接缝处理应符合施工缝防水施工的规定。
c．后浇带应采用补偿收缩混凝土，其强度等级不得低于两侧混凝土。
d．后浇带混凝土养护时间不得少于28d。
5)穿墙管道的防水施工应符合下列规定：
a．穿墙管止水环与主管或翼环与套管应连续满焊，并做好防腐处理。
b．穿墙管处防水层施工前，应将套管内表面清理干净。
c．套管内的管道安装完毕后，应在两管间嵌入内衬填料，端部用密封材料填缝。柔性穿墙时，穿墙内侧应用法兰压紧。
d．穿墙管外侧防水层应铺设严密，不留接茬；增铺附加层时，应按设计要求施工。
6)埋设件的防水施工应符合下列规定：
a．埋设件端部或预留孔（槽）底部的混凝土厚度不得小于250mm;当厚度小于250mm时，必须局部加厚或采取其他防水措施。
b．预留地坑、孔洞、沟槽内的防水层，应与孔（槽）外的结构防水层保持连续。
c．固定模板用的螺栓必须穿过混凝土结构时，螺栓或套管应满焊止水环或翼环；采用工具式螺栓或螺栓加堵头做法，拆模后应采取加强防水措施将留下的凹槽封堵密实。
7)密封材料的防水施工应符合下列规定：
a．检查粘结基层的干燥程度以及接缝的尺寸，接缝内部的杂物应清除干净。
b．热灌法施工应自下向上进行并尽量减少接头，接头应采用斜槎；密封材料熬制及浇灌温度，应按有关材料要求严格控制。
c．冷嵌法施工应分次将密封材料嵌填在缝内，压嵌密实并与缝壁粘结牢固，防止裹入空气。接头应采用斜槎。
d．接缝处的密封材料底部应嵌填背衬材料，外露密封材料上应设置保护层，其宽度不得小于l00mm。
1.5.2卷材防水
1)铺贴防水卷材前，应将找平层清扫干净，在基层上涂刷基层处理剂。当基面较潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
2)基层在阴阳角处应做成圆弧，其尺寸应根据卷材品种确定。在阴阳角等特殊部位，应增做卷材加强层，加强层宽度宜为300-500mm.。
3)防水卷材厚度应符合下表规定
表1.5.2 防水卷材铺设厚度
防水等级

设防道数

合成高分子卷材防水

高聚物改性沥青防水卷
材

1级

三道或三道
以上

单层：不应小于1.5mm
双层：每层不应小于1.2mm

单层：不应小于4mm
双层：每层不应小于3mm

2级

二道设防

3级

一道设防

不应小于l.5mm

不应小于4mm

复合设防

不应小于l.2mm

不应小于3mm

4)两幅卷材短边和长边的搭接宽度均不应小于l00mm，铺贴双层卷材时，上下两层和相邻两幅卷材的接缝错开1/3 -1/2幅宽，且两层卷材不得相互垂直铺贴。混凝土结构完成，铺贴立面卷材时，应先将接槎部位的各层卷材揭开，并应将其表面清理干净，如卷材有局部损伤，应及时进行修补；卷材接槎的搭接长度，高聚物改性沥青类卷材应为150mm，合成高分子类卷材应为l00mm；当使用两层卷材时，卷材应错槎接缝，上层卷材应盖过下层卷材。
1.5.3涂料防水层
1)涂料防水层应包括无机防水涂料和有机防水涂料。无机防水涂料宜用于结构主体的背水面，有机防水涂料宜用于地下工程主体结构的迎水面，用于背水面的有机防水涂料应具有较高的抗渗性，且与基层有较好的粘接性。
2)采用有机防水涂料时，基层阴阳角应做成圆弧形，阴角直径宜大于50mm，阳角直径宜大于l0mm.，在底板转角部位应增加胎体增强材料，并应增涂防水材料。
3)涂刷程序应先做转角处、穿墙管道、变形缝等部位的涂料加强层，后进行大面积涂刷。
4)掺外加剂
