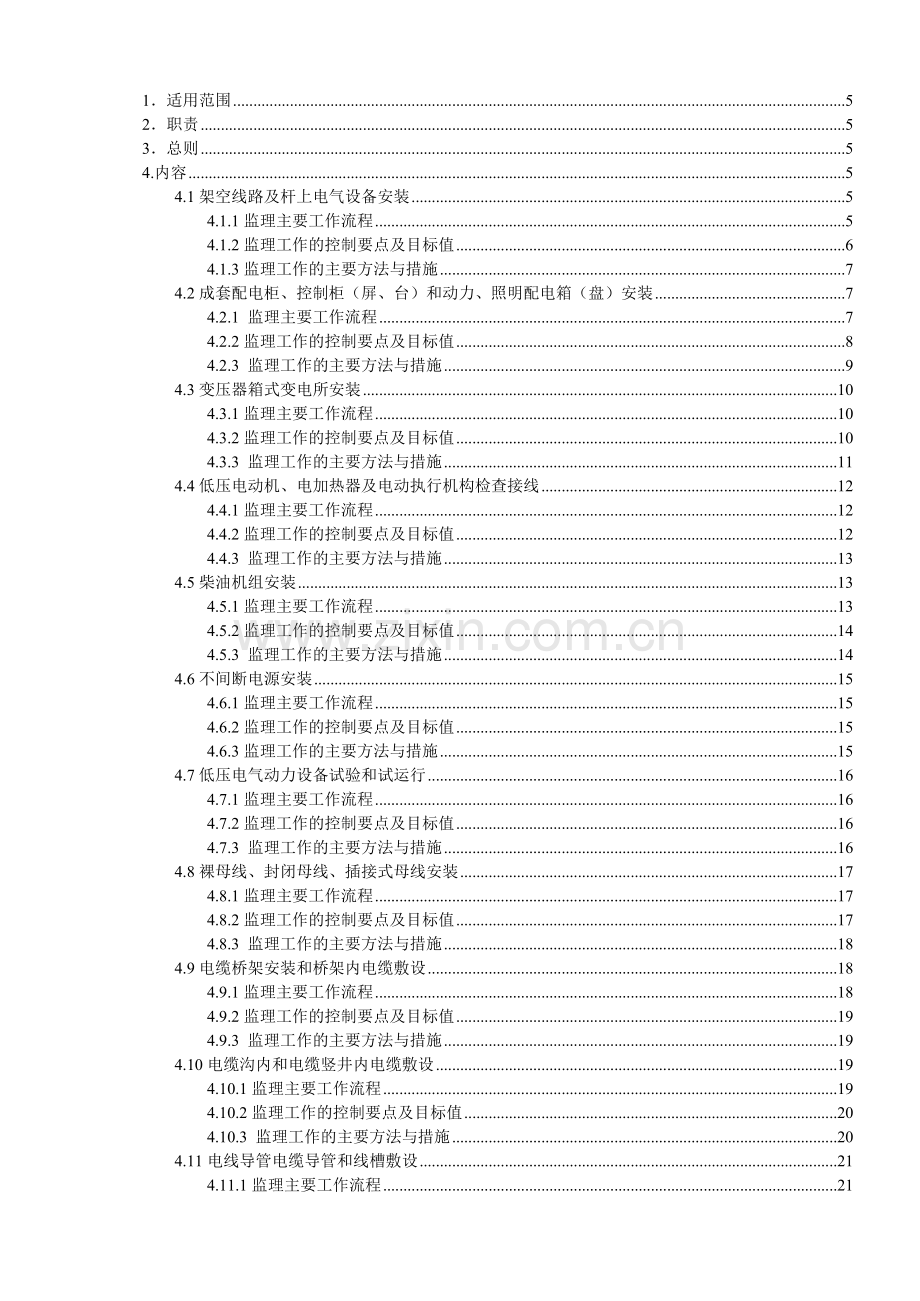

文件编号CS-ZY-JL-15电气工程监理实施细则编制部门监理部发布日期2009年09月20日实施日期2009年10月01日版本4.0页码1/47编制审核批准文件受控号更 改 记 录更改版次页码对应条款更 改 前更 改 后更改依据20全部全部全部内容全部内容质量管理体系文件转换策划报告21局部局部局部内容局部内容质量管理体系文件转换策划报告40局部局部局部内容局部内容质量管理体系文件转换策划报告1适用范围52职责53总则54.内容54.1架空线路及杆上电气设备安装54.1.1监理主要工作流程54.1.2监理工作的控制要点及目标值64.1.3监理工作的主要方法与措施74.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装74.2.1 监理主要工作流程74.2.2监理工作的控制要点及目标值84.2.3 监理工作的主要方法与措施94.3变压器箱式变电所安装104.3.1监理主要工作流程104.3.2监理工作的控制要点及目标值104.3.3 监理工作的主要方法与措施114.4低压电动机、电加热器及电动执行机构检查接线124.4.1监理主要工作流程124.4.2监理工作的控制要点及目标值124.4.3 监理工作的主要方法与措施134.5柴油机组安装134.5.1监理主要工作流程134.5.2监理工作的控制要点及目标值144.5.3 监理工作的主要方法与措施144.6不间断电源安装154.6.1监理主要工作流程154.6.2监理工作的控制要点及目标值154.6.3监理工作的主要方法与措施154.7低压电气动力设备试验和试运行164.7.1监理主要工作流程164.7.2监理工作的控制要点及目标值164.7.3 监理工作的主要方法与措施164.8裸母线、封闭母线、插接式母线安装174.8.1监理主要工作流程174.8.2监理工作的控制要点及目标值174.8.3 监理工作的主要方法与措施184.9电缆桥架安装和桥架内电缆敷设184.9.1监理主要工作流程184.9.2监理工作的控制要点及目标值194.9.3 监理工作的主要方法与措施194.10电缆沟内和电缆竖井内电缆敷设194.10.1监理主要工作流程194.10.2监理工作的控制要点及目标值204.10.3 监理工作的主要方法与措施204.11电线导管电缆导管和线槽敷设214.11.1监理主要工作流程214.11.2监理工作的控制要点及目标值214.11.3 监理工作的主要方法与措施224.12电线、电缆穿管和线槽敷线224.12.1 监理主要工作流程224.12.2 监理工作的主要控制要点及目标224.12.3 监理工作的主要方法与措施234.13 槽板配线244.13.1 监理的主要工作流程244.13.2 监理工作的控制点及目标值244.13.3 监理工作的主要方法与措施244.14钢索配线254.14.1 监理主要工作流程254.14.2 监理工作的主要控制要点及目标值254.14.3 监理工作的主要方法与措施264.15电缆头制作、接线和绝缘测试274.15.1 监理主要工作流程274.15.2 监理工作的控制要点及目标值274.15.3 专业监理工作的主要方法与措施284.16普通灯具安装284.16.1 监理主要工作流程284.16.2 监理工作的控制要点及目标值284.16.3 专业监理工作的主要方法与措施304.17专用灯具安装304.17.1 监理工作流程304.17.2 监理工作控制要点及目标值314.17.3 专业监理工作的主要方法与措施334.18建筑物景观照明灯、航空障碍标志灯和庭院灯安装344.18.1 监理主要工作流程344.18.2 监理工作的控制要点及目标值344.18.3 专业监理工作的主要方法与措施364.19 开关、插座、风扇安装374.19.1 监理主要工作流程374.19.2 监理工作的控制要点及目标值374.19.3 专业监理工作的主要方法与措施394.20建筑物照明通电试运行394.20.1 监理主要工作流程394.20.2 监理工作的控制要点及目标值404.20.3 专业监理工作的主要方法与措施404.21接地装置安装404.21.1 监理主要工作流程404.21.2 监理工作的控制要点及目标值414.21.3 专业监理工作的主要方法与措施414.22避雷引下线与变配电室接地干线敷设424.22.1 监理主要工作流程424.22.2 监理工作的控制要点及目标值434.22.3 专业监理工作的主要方法与措施444.23接闪器安装444.23.1 监理主要工作流程444.23.2 监理工作的控制要点及目标值454.23.3 专业监理工作的主要方法与措施454.24建筑物等电位联结454.24.1 监理主要工作流程454.24.2 监理工作的控制要点及目标值464.24.3 专业监理工作的主要方法与措施465.相关文件476.应用表单471适用范围本细则适用于工业与民用建筑工程电气工程分部的施工监理。2职责21 总监理工程师负责项目监理实施细则执行落实。22 总监理工程师确定本项目监理人员的职责分工。项目监理人员根据总监理工程师确定的分工、职责对本实施细则进行具体实施。3总则 监理人员必须按照现行有关法律、法规、规范、标准及该项目设计文件、施工合同等依据性文件，在公司质量管理文件和项目监理规划指导和规范下，结合工程监理管理程序、开工监理实施细则、检查验收监理实施细则、技术与质量问题处理实施细则和本监理实施细则的内容要求开展监理工作。4.内容4.1架空线路及杆上电气设备安装4.1.1监理主要工作流程电杆定位和杆坑电杆组立器材检验施工准备工作横担组装拉线制作导线架设及结线杆上电气设备安装接地极及接地监理核查落实方案审查及监理旁站落实监理核查落实监理巡视检查试验报验监理旁站落实监理验收（平行检验）4.1.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备施工图自查齐全有效，图纸熟悉施工方案审批措施可行，质量保证器具、配电箱等材料报验，见证取样手续及附带资料齐全，现场材料与报验资料相互印证，见证取样达到规定比例，检验符合要求作业条件核查各工序施工作业条件满足要求，导线绝缘电阻符合要求电杆及设备安装器材检验绝缘电阻测试仪和接地电阻测试仪应有有效期内的合格检测报告，材料选用选用不得有损坏、变形、锈蚀、缺陷等现象电杆定位和杆坑电杆坑、拉线坑的深度允许偏差，应符合规范要求电杆组立电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。横担组装直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。拉线制作与安装拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路的中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。导线架设及结线架空导线的弧垂值，允许偏差，水平排列的同档导线间弧垂值偏差应符合规定；导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。线路的线间和线对地间的安全距离应符合规范规定；绝缘导线的破口处应修补完整。杆上电气设备安装杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按规范的规定交接试验合格。杆上低压配电箱的电气装置和馈电线路交接试验项目应符合相关规定。接地及检查接地变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求，接地线的截面积及标识应符合要求。通电检查在通电试验前应做好，设备间、线间的绝缘检查和测试、接地测试报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理按规定建立平行检验数据资料4.1.3监理工作的主要方法与措施4.1.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握架空线路及杆上电气设备安装等规范规定及工艺操作规程，特别是器材的使用场所、线材及金具的外观以及安装高度、安全距离、电杆的定位埋深等应满足相关规定；（2） 施工方案的审批应确保施工可行，措施安全，质量保证；（3） 材料报验应审核品牌、合格证、3C认证标记或相应的试验报告是否符合要求，架空线路的布置、安全距离及接地措施还必须符合供电部门的要求；（4） 杆上设备安装应注意螺栓的防松装置且必须使用镀锌产品，并做好连接部分的可靠检查；（5） 导线与金具及绝缘子间的绝缘电阻应满足设计要求。4.1.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核，防止施工单位更换材料；（2） 根据监理工作控制点对现场施工过程进行检查，注意杆上设备安装高度及垂直度、电杆的垂直度、受力向的方向等；（3） 重点检查标识的正确性，接地防雷的可靠性，必须符合要求；（4） 监理人员必须参与通电检查，保证金具强度、绝缘、受力等均能正常使用。4.1.3.3 监理平行检验（1） 架空线路及杆上电气设备安装分项监理验收应根据验收规范及有关要求进行；（2） 监理平行检验及数据建立按检查验收监理实施细则要求进行。4.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装4.2.1 监理主要工作流程监理核查落实施工准备工作器具安装配电箱安装导线与器具连接接 地通电检查报 验监理巡视检查监理验收（平行检验）4.2.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备施工图自查齐全有效，图纸熟悉施工方案审批措施可行，质量保证器具、配电箱等材料报验，见证取样手续及附带资料齐全，现场材料与报验资料相互印证，见证取样达到规定比例，检验符合要求作业条件核查各工序施工作业条件满足要求，导线绝缘电阻符合要求配电箱安装箱、盘的基础接地箱、盘的基础型钢接(PE)或接零（PEN）可靠；装有电器的可开启门的接地连接和标识。箱（盘）的电击保护导体截面箱（盘）应有可靠的电击保护；（箱、盘）内保护导体最小截面积SP不应小于规范的规定。手车、抽出式成套配电柜的灵活性、一致性、紧密性及及操作的动作顺序手车、抽出式成套配电柜推拉的灵活性。动触头与静触头的中心线的一致性，触头紧密性，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。高压成套配电柜高压成套配电柜交接试验应合格低压成套配电柜低压成套配电柜交接试验, 箱、盘间线路的线间和线对地间绝缘电阻值,馈电线路必须大于0.5M;二次回路必须大于1M。直流屏试验直流屏试验,应将屏内电子器件从线路上退出,检测主回路线间和线对地间绝缘电阻值应大于0.5M,直流屏所附蓄电池组的充、放电应符合产品技术文件要求;整流器的控制调整和输出特性试验应符合产品技术文件要求。照明配电箱安装箱（盘）内配线整齐,无绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全;箱（盘）内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于30MA,动作时间不大于0.1S。照明配电箱（盘）内,分别设置零线(N)和保护地线(PE线)汇。排,零线和保护地线经汇流排配出。导线与器具连接导线与器具连接连接牢固、紧密，配件齐全，相线、零线、接地线的连接符合要求，接线柱接线符合要求导线的连接导线的连接应符合有关要求接地及检查接地接地支线敷设连接紧密、牢固，截面选用正确，防腐无遗漏，色标准确，器具接地保护措施及其安全要求必须符合规范规定通电检查相关的接线及标识应正确，绝缘外壳不应有破损和漏电，漏电保护动作应正常报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理按规定建立平行检验数据资料4.2.3 监理工作的主要方法与措施4.2.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装等规范规定及操作规程，特别是使用场所以及安装高度、安全距离、箱柜接地等相关规定；（2） 施工方案的审批应确保施工可行，措施安全，质量保证；（3） 材料报验应审核品牌、合格证、3C认证标记或相应的试验报告是否符合要求，电表箱的接线布置、安全措施还必须符合供电部门的要求；（4） 照明器具及配电箱安装应与土建密切配合，并做好成品保护；（5） 导线的绝缘电阻应满足设计要求。4.2.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核，防止施工单位更换材料；（2） 根据监理工作控制点对现场施工过程进行检查，注意同一场所配电箱柜等安装高度及垂直度；（3） 重点检查接地接线的正确性，标识应重点检查，必须符合要求；（4） 监理人员必须参与通电检查，保证箱柜、开关及漏电过载欠压等动作可靠且均能正常使用。4.2.3.3 监理平行检验（1） 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项监理验收应根据验收规范及有关要求进行；（2） 监理平行检验及数据建立按检查验收监理实施细则要求进行。4.3变压器箱式变电所安装4.3.1监理主要工作流程施工准备工作定 位基础及接地安装变压器及箱式变电所就位安装线路及接地连接报 验交接试验监理核查落实监理巡视检查监理巡视检查监理抽查监理验收4.3.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备施工图自查齐全有效，图纸熟悉施工方案审批措施可行，质量保证器具、配电箱等材料报验，见证取样手续及附带资料齐全，现场材料与报验资料相互印证，调压开关的传动部分应符合产品的技术要求,绝缘件外表检查应清洁，变压器器身的检查检验应符合要求作业条件核查各工序施工作业条件满足要求，导线绝缘电阻符合要求变压器及箱式变电所就位安装变压器、箱式变电所的基础基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放下放正。变压器、箱式变电所的基础接地变压器、箱式变电所的基础型钢接(PE)或接零（PEN）可靠；装有电器的可开启门的接地连接和标识, 变压器箱体、干式变压器的支架或外壳应接地(PE)。所有连接应可靠，紧固件及防松零件齐全。箱式变电所的交接试验由高压成套开关柜、低压成套开关柜和变压器三个独立单元纵使组合成的箱式变电所高压电气设备部分，其交接试验合格箱式变电所的外观内外涂层完整无损伤，通风口防护网完好气体继电器应保证气流方向的坡度接线检查接线箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。通电检查相关的接线及标识应正确，绝缘外壳不应有破损和漏电，漏电保护动作应正常报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理按规定建立平行检验数据资料4.3.3 监理工作的主要方法与措施4.3.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握变压器、箱式变电所安装等规范规定及操作规程，特别是使用场所以及防水和安全防护、箱柜接地等相关规定；（2） 施工方案的审批应确保施工可行，措施安全，质量保证；（3） 材料报验应审核品牌、合格证、3C认证标记或相应的试验报告是否符合要求，接线布置、安全措施还必须符合供电部门的要求；（4） 基础应与土建密切配合，并做好成品保护和搬运的防护；（5） 导线的绝缘电阻应满足设计要求。4.3.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，注意检查变压器、箱式变电所的基础的稳定性和水平度；（3） 重点检查接地接线的正确性，标识应重点检查，必须符合要求；（4） 监理人员必须参与通电检查，保证箱柜、开关及漏电过载欠压等动作可靠且均能正常使用。4.3.3.3 监理平行检验（1） 变压器、箱式变电所安装分项监理验收应根据验收规范及有关要求进行；（2） 监理平行检验及数据建立按检查验收监理实施细则要求进行。4.4低压电动机、电加热器及电动执行机构检查接线4.4.1监理主要工作流程检查随付技术资料绝缘电阻或直流电阻值测量盒内电气连接检查抽芯检查是否送厂家检测机械部分盘动检查外观及接地检查报验监理核查落实监理旁站检查监理巡视检查监理验收（平行检验）4.4.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）随带技术资料出厂日期、主要参数符合设计及规范要求抽芯检查抽芯检查针对出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；外观检查、电气试验、手动盘转和试运转，有异常情况。线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，内部清洁，通风孔道无堵塞；轴承无锈斑，注油(脂)的型号、规格和数量正确，转子平衡块紧固，平衡螺丝锁紧，风扇叶片无裂纹；连接用紧固件的防松零件齐全完整；其他指标符合产品技术文件的特有要求。绝缘电阻或直流电阻值测量大于100KW的电动机直流电阻值相互差小于等于最小值的2%其它的绝缘电阻大于0.5M接线检查接线在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm，否则应采取绝缘防护措施。报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理按规定建立平行检验数据资料4.4.3 监理工作的主要方法与措施4.4.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握低压电动机、电加热器及电动执行机构检查接线等规范规定及操作规程，特别是使用场所以及防水密闭和安全防护等级、接地等相关规定；（2） 施工方案的审批应确保施工可行，措施安全，质量保证；（3） 做好成品保护和搬运的防护；（4） 导线的绝缘电阻应满足设计要求。4.4.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，注意检查绝缘电阻或直流电阻值、抽芯检查过程；（3） 重点检查技术资料、绝缘电阻或直流电阻值，必须符合要求；4.4.3.3 监理平行检验（1） 低压电动机、电加热器及电动执行机构检查接线分项监理验收应根据验收规范及有关要求进行；（2） 监理平行检验及数据建立按检查验收监理实施细则要求进行。4.5柴油机组安装4.5.1监理主要工作流程配套设备进场验收基础及二次灌浆附属系统安装馈电线路连接空载试运行和试验调整满负荷试运行与市电的切换试验验收检查巡视检查全数检查报验监理验收4.5.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）进场检查核对装箱单、查验合格证明及随带技术文件符合设计及规范要求外观检查机身无缺件，涂层完整基础及设备就位基础验收合格砼基础达到强度，初找平机组就位二次灌浆，精平，紧固地脚螺栓，放垫平实附属系统安装油、气、水冷、风冷、烟气排放、减振、防噪、蓄电池组、消防布置等系统均到位，按相关系统规范要求试验验收合格接线检查发电机组至低压配电柜馈电线路直流耐压试验；馈电线路的相序；控制柜接线、紧固、开关型号、规格2.4KV，时间15min，泄漏电流稳定，无击穿现象；馈电线路的相序必须一致，控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定。接地中性点接地及标识中性线(工作零线)应与接地干线直接连接，螺栓防松零件齐全，且有标识本体及机械部分的接地可接近裸露导体应接地(PE)或接零(PEN)可靠，且有标识试运转交接试验标准发电机的交接试验必须符合规范规定受电侧低压配电柜 的开关设备、自动或手动切换装置和保护装置等试验发电机的试验必须符合规范规定试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障，手自动切应换应正常报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理按规定建立平行检验数据资料4.5.3 监理工作的主要方法与措施4.5.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握柴油机组安装规范规定及操作规程，特别是附属系统安装的油、气、水冷、风冷、烟气排放、减振、防噪、蓄电池组、消防布置等系统以及接地系统的安装与可靠性检查；（1） 施工方案的审批应确保施工可行，措施安全，质量保证；（1） 做好成品保护和搬运的防护；（1） 导线的绝缘电阻应满足设计要求。4.5.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，注意检查绝缘电阻或直流电阻值、抽芯检查过程；（3） 重点检查技术资料和设备参数、绝缘电阻或直流电阻值及相关记录，必须符合要求；4.5.3.3 监理验收（1） 低压电动机、电加热器及电动执行机构检查接线分项监理验收应根据验收规范及有关要求进行；（2） 监理平行检验及数据建立按检查验收监理实施细则要求进行。4.6不间断电源安装4.6.1监理主要工作流程配套设备进场验收管路敷设与导线连接接地与绝缘电阻测试试运行验收检查跟踪检查检查资料及抽查监理验收4.6.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）进场检查核对装箱单、查验合格证明及随带技术文件整流装置、逆变装置和静态开关装置的规格、型号符合设计及规范要求,内部结线连接正确，紧固件齐全，可靠不松动，焊接连接无脱落现象外观检查机身无缺件，涂层完整接线检查引入或引出不间断电源装置的主回路电线、电缆和控制电线、电缆不间断电源装置间连接的线间、线对地间绝缘电阻值应大于0.5M;应分别穿保护管敷设，在电缆支架上平行敷设应保持150mm的距离；电线、电缆的屏蔽护套接地连接可靠，与接地干线就近连接，紧固件齐全接地中性点接地及标识输出端的中性线(N极)，必须与由接地装置直接引来的接地干线相连接，做重复接地,本体及机械部分的接地可接近裸露导体应接地(PE)或接零(PEN)可靠，且有标识试运行噪声及输出电流正常运行时产生的A声级噪声，不应大于45dB；输出定额电流为5A及以下的小型不间断电源噪声，不应大于30dB。报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理应及时确认检验的数据资料4.6.3监理工作的主要方法与措施4.6.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握不间断电源安装规范规定及操作规程，特别是不间断电源设备进场时对设备的主要技术参数指标的确认、导线连接检查以及接地系统的安装与可靠性检查；（2） 做好成品保护和搬运的防护；（3） 导线的绝缘电阻及接地电阻应满足设计要求。4.6.3.2 监理巡视检查（1） 施工现场要求对报验过的材料进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，注意检查绝缘电阻或接地电阻值；（3） 重点检查技术资料和设备参数、绝缘电阻或接地电阻值及相关记录，必须符合要求；4.6.3.3 监理验收（1） 不间断电源分项监理验收应根据验收规范及有关要求进行；（2） 监理检验及数据建立按检查验收监理实施细则要求进行。4.7低压电气动力设备试验和试运行4.7.1监理主要工作流程工序交接检查现场条件检查电气设备及电动机械的盘动检查不带负荷及带负荷试运转检查资料及抽查巡视检查监理验收4.7.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）工序交接检查电气设备和线路及低压电器电气设备和线路及低压电器应按本规范的规定试验合格外观检查机身无缺件，涂层完整现场条件检查环境、仪表、机械成套配电(控制)柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常电气设备及电动机械的盘动检查电动机可启动次数及间隔时间、检查转向和机械转动，空载状态下的电流、电压、温度、运行时间等有关数据电动机应试通电，有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，检查机身和轴承的温升，在空载状态下可启动次数及间隔时间及相关参数应符合产品技术条件的要求试运转不带负荷及带负荷设计计算负荷运行情况下应做温度抽测记录，温升值稳定且不大于设计值报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理应及时确认检验的数据资料4.7.3 监理工作的主要方法与措施4.7.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握低压电气动力设备试验和试运行规范规定及操作规程，特别是配电设备及机械等系统以及对相应记录的检查；（2） 施工方案的审批应确保工序正确，施工可行，措施安全，质量保证；（3） 试运转前的设备可靠性检查结果应满足设计要求。4.7.3.2 监理巡视检查（1） 施工现场要求对报验过的材料、工序、现场环境进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，注意调试人员的到位情况，主要检验仪表的准确性及是否满足调试所应有的现场环境；（3） 重点检查技术资料和设备参数、绝缘电阻值及相关记录，必须符合要求；4.7.3.3 监理验收（1） 低压电气动力设备试验和试运行分项监理验收应根据验收规范及有关要求进行；（2） 监理检验及数据建立按检查验收监理实施细则要求进行。4.8裸母线、封闭母线、插接式母线安装4.8.1监理主要工作流程施工准备母线吊装连接支架设置通电前的检查试运行检查进场报验资料及现场条件巡视检查检查施工记录及现场情况监理验收4.8.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备检查母线的随附技术资料、测试资料母线的主要参数必须符合设计要求，品牌与合同要求相符，有合格证明文件，自检绝缘电阻值满足规范要求及其它特殊要求现场条件母线安装空间内不会进水，现场封闭、卫生良好，预留洞、建筑条件能满足要求支架设置强度、油漆、接地、垂直度、间距合理而无死角，牢固性能，支架间距能满足规范规定，绝缘子及支持件的受力情况良好母线吊装连接螺栓搭接连接、母线间距、接地、绝缘螺栓的力矩值符合规范，平垫圈、弹簧垫圈、锁紧螺母间的合理配置，母线连接面的清洁及处理情况，不同材质的过渡处理，相序标识的正确性，母线支持夹板的上部压板与母线间的间隙必须符合规范规定，外壳接地良好，室内裸母线的最小安全净距应符合规范附录的规定、绝缘电阻值应符合要求通电前的检查卫生、标识、记录、接地记录包括施工过程、测试资料，卫生良好，标识清楚，接地无遗漏试运转通电试验高压母线交流耐压试验、低压母线交接试验必须按规范规定交接试验合格。连续24小时运行，视为合格。报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理应及时确认检验的数据资料4.8.3 监理工作的主要方法与措施4.8.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握裸母线、封闭母线、插接式母线安装规范规定及操作规程，特别是配电设备的接续及机械连接等系统以及对相应记录的检查；（2） 施工方案的审批应确保工序正确，施工可行，措施安全，质量保证；（3） 试运行前的设备可靠性检查结果应满足设计要求。4.8.3.2 监理巡视检查（1） 施工现场要求对报验过的材料、工序、现场环境进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，主要检验绝缘电阻值及吊架及固定是否满足母线的要求，有无应力存在，周围环境是否干燥等；（3） 重点检查技术资料和设备参数、绝缘电阻值及相关记录，必须符合要求；4.8.3.3 监理验收（1） 裸母线、封闭母线、插接式母线安装分项监理验收应根据验收规范及有关要求进行；（2） 监理检验及数据建立按检查验收监理实施细则要求进行。4.9电缆桥架安装和桥架内电缆敷设4.9.1监理主要工作流程检查进场报验资料及现场条件监理检查验收报验施工准备支架设置桥架本体安装桥架接地电缆敷设巡视检查电缆绝缘电阻测试抽查和检查测试资料4.9.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备检查桥架外观、材质及检验资料核查桥架规格参数必须符合设计要求，品牌与合同要求相符，有合格证明文件，外观良好且满足规范要求桥架安装支架设置支架强度、油漆、接地、水平垂直平整度、标高、间距合理而无死角，牢固性能，支架间距能满足规范规定、标高符合设计 桥架吊装连接螺栓搭接连接、母线间距、接地接口无错位和毛刺，桥架接地良好，所使用的接地导线必须符合规范的规定桥架的配件弯头、三四通、堵头、封闭处理必须满足导线弯曲半径的规范要求，穿越防火分区封堵良好电缆敷设电缆排列与固定电缆排列及固定的间距等必须符合规范规定，电缆不得有绞拧、铠装压扁、护套断裂和表面严重划伤等缺陷，电缆绝缘电阻值必须达到设计要求电缆进出电缆桥架的处理与封闭电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理，且不得受到应力电缆的标识电缆首端、未端和分支处应设标志牌报验施工单位报验，监理验收质量应符合有关验收标准及规定要求，监理应及时确认检验的数据资料4.9.3 监理工作的主要方法与措施4.9.3.1 监理准备与施工报验复核（1） 监理人员应熟悉掌握电缆桥架安装和桥架内电缆敷设规范规定及操作规程，特别是支架的牢固性能、防锈、接地以及对相应记录的检查；（2） 施工方案的审批应确保工序正确，施工可行，措施安全，质量保证；4.9.3.2 监理巡视检查（1） 施工现场要求对报验过的材料、工序、现场环境进行复核；（2） 根据监理工作控制点对现场施工过程进行检查，主要对接地导线的材质、规格及吊架及固定是否满足承重量的要求，接地是否完整，有无应力存在等；（3） 电缆敷设应重点检查电缆是否有绞拧、铠装压扁、护套断裂和表面严重划伤等缺陷，电缆绝缘电阻值是否达到设计要求，电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理情况（4） 重点检查支架、接地及相关记录，必须符合要求；4.9.3.3 监理验收（1） 电缆桥架安装和桥架内电缆敷设分项监理验收应根据验收规范及有关要求进行；（2） 监理检验及数据建立按检查验收监理实施细则要求进行。4.10电缆沟内和电缆竖井内电缆敷设4.10.1监理主要工作流程施工准备支架的设置与安装支架接地电缆敷设与固定报验检查进场报验资料及现场条件巡视检查监理检查验收4.10.2监理工作的控制要点及目标值监理主要工作控制要点目标（值）施工准备检查电缆外观、材质及检验资料核查电缆规格参数必须符合设计要求，品牌与合同要求相符，有合格证明文件，外观良好且满足规范要求支架设置支架强度、油漆、接地、水平、垂直、平整度、标高、间距合理而无死角，牢固性能，支架间距能满足规范规定、标高符合设计 电缆敷设电缆排列与固定电缆排列及固定的间距等必须符合规范规定，电缆不得有绞拧、铠装压扁、护套断裂和表面严
