谷地绘制等高线步骤.pdf

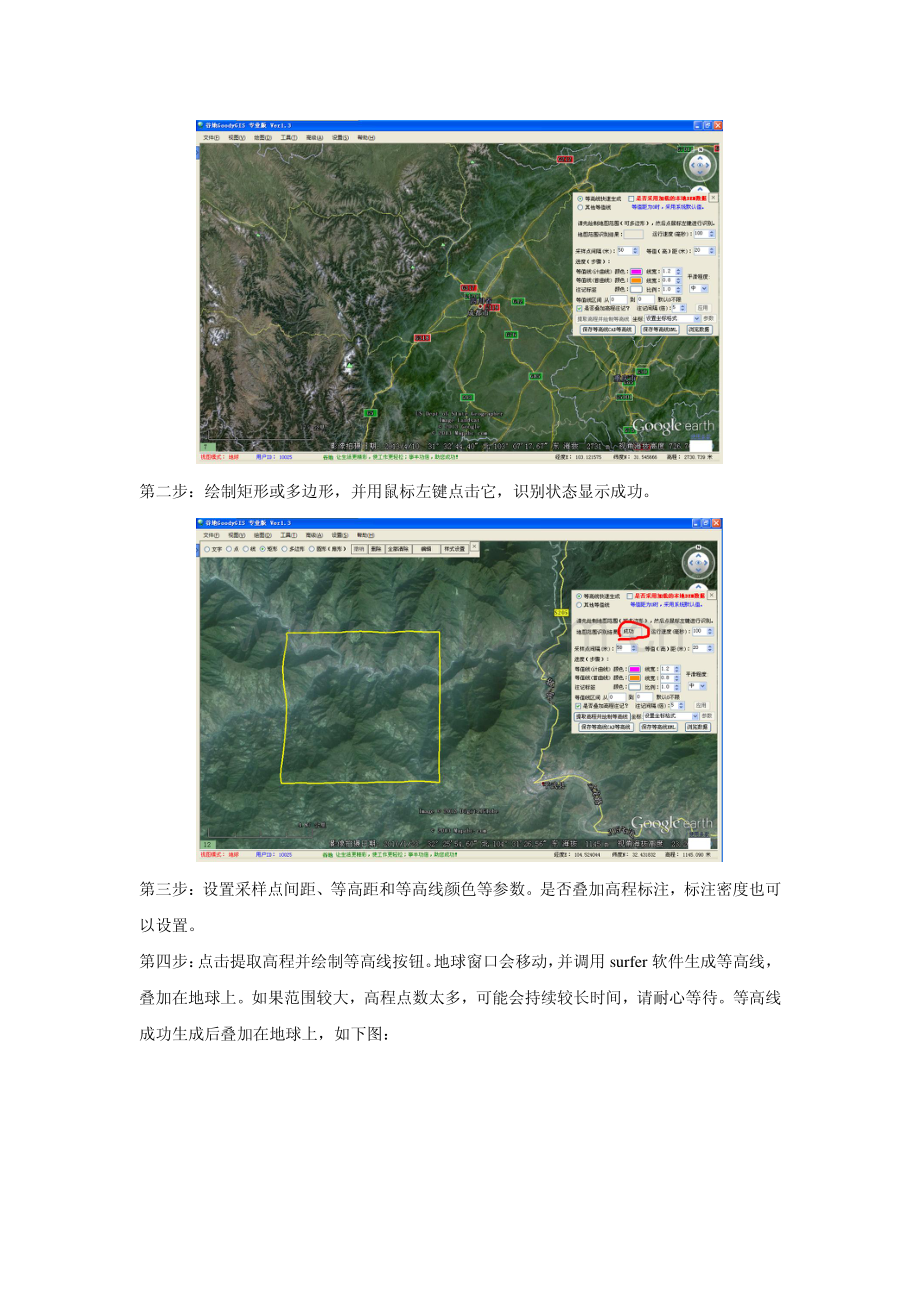

谷地绘制等高线谷地绘制等高线步骤步骤 利用谷地 GoodyGIS 可轻松快捷、方便高效地在地球上生成等高线，并导出为 AutoCAD的 dxf 格式文件。先看看效果，如下图。=目目 录录 1 用谷歌地球高程数据绘制等高线 2 用本地 DEM 数据绘制等高线 1 用谷歌地球高程数据绘制等高线用谷歌地球高程数据绘制等高线 第一步：点击高级菜单，打开等值线绘制界面。第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。第三步：设置采样点间距、等高距和等高线颜色等参数。是否叠加高程标注，标注密度也可以设置。第四步：点击提取高程并绘制等高线按钮。地球窗口会移动，并调用 surfer 软件生成等高线，叠加在地球上。如果范围较大，高程点数太多，可能会持续较长时间，请耐心等待。等高线成功生成后叠加在地球上，如下图：第五步：导出 AutoCAD 的 dxf 格式文件。首先需要选择输出坐标系，最好是选择平面坐标系，如北京 54、西安 80 和 UTM。别忘了设置坐标转换参数哦！至此，等高线绘制并导出完成，我们用 AutoCAD 或南方 CASS 打开导出的 dxf 文件，如下图。默认叠加图层有高程点、等高线、高程标注，可以任意编辑和删除图层。2 用本地用本地 DEM 数据绘制等高线数据绘制等高线 第一步：点击高级菜单，打开等值线绘制界面。第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。第三步：勾选是否采用加载的本地 DEM 数据。如果还没有加载本地 dem 数据，则弹出加载DEM 文件对话框，点击导入本地 DEM 文件，选择多边形所在区域的 dem 文件，以粉色边框表示。当多边形范围跨多个 dem 网格时，需加载相应的多个 dem 数据文件。到此，我们可以将 dem 网格隐藏，以便于后期操作。第四步：设置等高距。由于 SRTM 高程数据自身采样分辨率为 90 米，因此无需设置采样点间距，默认为 90 米。第五步：点击提取高程并绘制等高线按钮，系统自动从加载的 dem 文件提取高程，并调用surfer 软件生成等高线，叠加在地球上。第六步：导出 AutoCAD 的 dxf 格式等高线。同样如用谷歌地球高程数据生成等高线步骤，需要选择输出坐标系和设置转换参数。我们用 AutoCAD 或者南方 CASS 打开导出的等高线文件，如下图。默认叠加图层有高程点、等高线、高程标注，可以任意编辑和删除图层。
