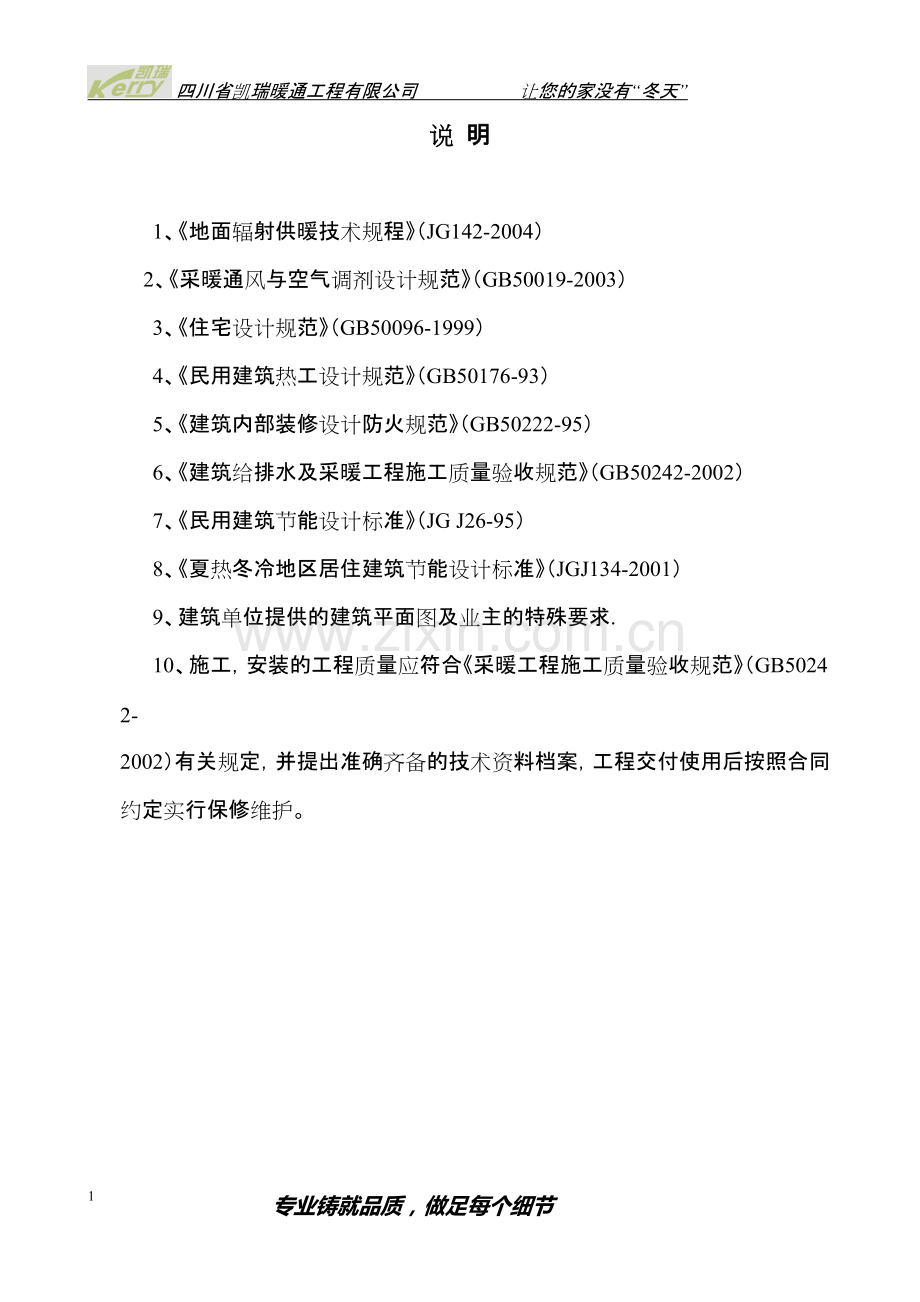

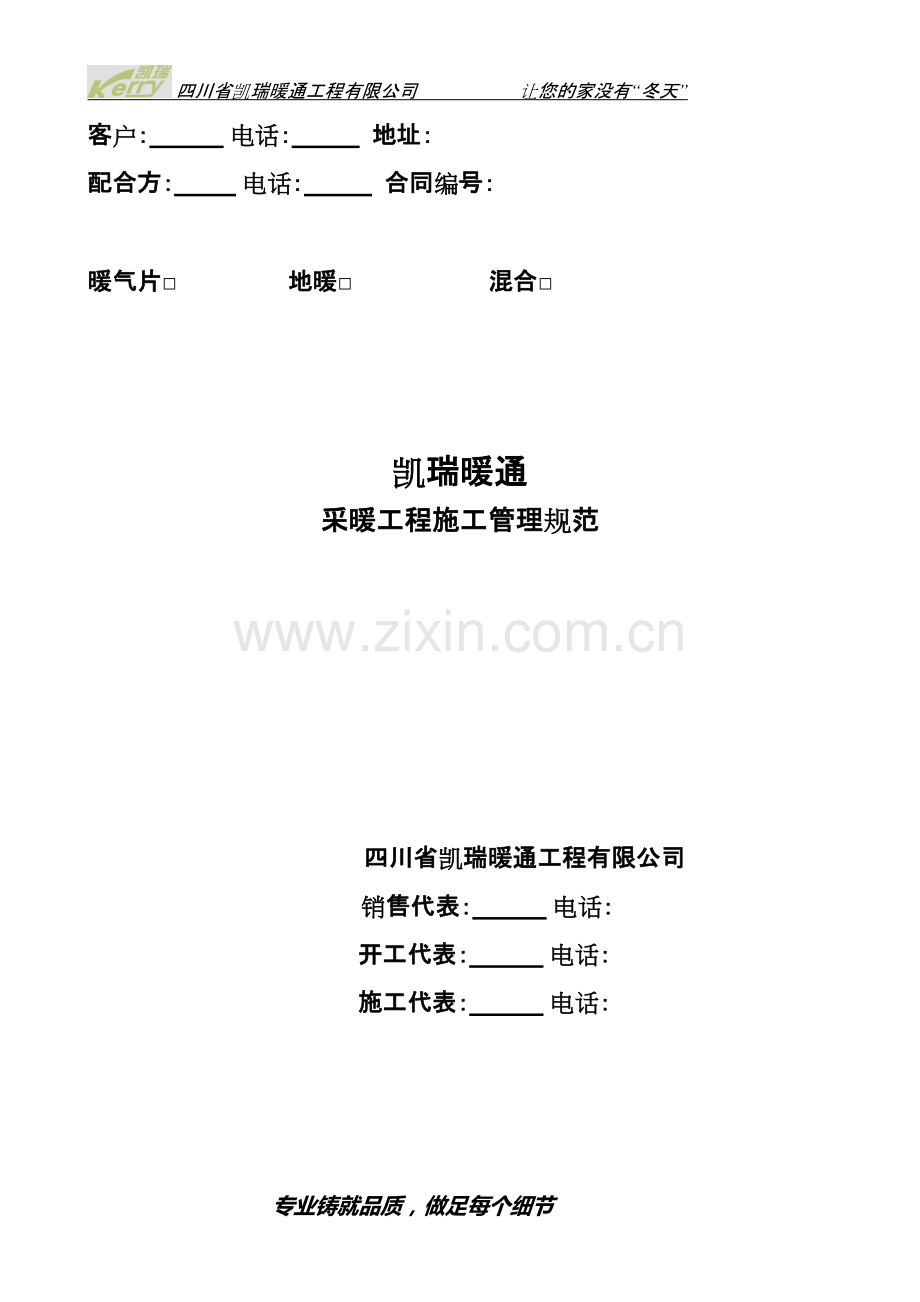

四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节客客户户：电话电话：地址：地址：配合方：配合方：电话电话：合同合同编编号：号：暖气片暖气片 地暖地暖 混合混合 凯凯瑞暖通瑞暖通采暖工程施工管理采暖工程施工管理规规范范 四川省四川省凯凯瑞暖通工程有限公司瑞暖通工程有限公司 销销售代表：售代表：电话电话：开工代表：开工代表：电话电话：施工代表：施工代表：电话电话：四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节说说 明明 1、地面辐射供暖技术规程（JG142-2004）2、采暖通风与空气调剂设计规范（GB50019-2003）3、住宅设计规范（GB50096-1999）4、民用建筑热工设计规范（GB50176-93）5、建筑内部装修设计防火规范（GB50222-95）6、建筑给排水及采暖工程施工质量验收规范（GB50242-2002）7、民用建筑节能设计标准（JG J26-95）8、夏热冬冷地区居住建筑节能设计标准（JGJ134-2001）9、建筑单位提供的建筑平面图及业主的特殊要求.10、施工，安装的工程质量应符合采暖工程施工质量验收规范（GB50242-2002）有关规定，并提出准确齐备的技术资料档案，工程交付使用后按照合同约定实行保修维护。1 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节工程概要（合同摘要）工程概要（合同摘要）预计开工时间：项目品牌型号规格数量备注主机（锅炉）末端（暖气片）地暖管分集水器管路阀门控制器系系统统产产品品特特别别说说明明烟筒开孔由客户负责。销售代表：2 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节（注：此表由销售人员填写，若销售人员未填写，则由工程部组长填写。）3（一）开工（一）开工1、用记号笔将锅炉、水罐（若有）暖气片、分集水器等按准确尺寸标于安装位置；2、确认管道走向或地暖管走向；3、锅炉、暖气片、水罐（若有）安装位置；水、电、气位置是否需要改动；家装气表容量Kgf2.5，工装气表容量根据锅炉而定；应将所需改动项目反映给客户或装饰公司；4、地暖房间：与客户确定家具的位置，并标示于开工图必必检项检项目目5、地暖卫生间：确定洁具位置；备备注注1、向客户说明大概的施工流程；一期、二期的大概施工时间；补补充充说说明明确确认认 开工人员（签字）：年 月 日装饰项目负责人（签字）：年 月 日客户或其委托人（签字）：年 月 日（二）基（二）基础础整理整理系系统统管路管路1、管槽深度：如现场条件请允许：D253.5cm D203.0cm，（如现场条件限制，就与甲方协商解决方案）；2、管槽宽度：如现场条件请允许：D257cm D5.5cm，（如现场条件限制，就与甲方协商解决方案）；3、管槽走向：横平竖直，（如现场条件限制，就与甲方协商解决方案）；地暖基地暖基础础地表平面应平整，干净；四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节（三）管道安装（暖气片）（三）管道安装（暖气片）管路走向从锅炉供水管开始检查，符合图纸要求，注意“上供下回”；管路垂直度逐一检查各暖气片的支管，每根支管应垂直于墙面；管路固定管路高于其他地面的及转角处应采用管卡及其他方法固定；管路管路锅炉连接处标明锅炉供回水管具体位置，确定烟管位置，协调冷、热水管具体位置及锅炉电源位置；标准1、PPR及F-PPR的热水采暖系统工作压力0.8MPa，做水压试验；试压试压检测1、PPR及F-PPR的热水采暖系统工作压力在1h内压力下降不大于0.05MPa；系系统统保保护护管路施工完毕后，应将系统压力维持在0.6MPa以上，进行满水保护；确确认认 施工（或监理）人员（签字）：年 月 日 装饰项目负责人（签字）：年 月 日 客户或其委托人（签字）：年 月 日注：只有当上述注：只有当上述项项目全部目全部检验检验合格后才能做封合格后才能做封闭处闭处理！理！4现场现场管理管理每天下班时应将现场清扫干净，并将渣运离现场；确确认认工程监理（签字）：年 月 日 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节（四）地暖（四）地暖结论材料准材料准备备1、运输、装卸和搬运：应小心轻放，不得抛、摔、滚、拖，不得曝晒雨淋；1、施工时不宜与其他工程交叉施工作业，所有地面留洞应在填充层施工前完成场场地清地清理理2、铺设绝热层的地面就平整、干燥、无杂物，墙面根部应平直，且无积灰现象；防潮防潮层层1、直接与土壤接触或有潮湿气体侵入的地面，在铺入绝热层之前先铺防潮层；绝热层绝热层1、绝热层的铺设应平整，绝热层相互拼接应严密；伸伸缩缝缩缝延延墙墙保保湿湿带带1、在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝；2、伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接 应紧密；3、伸缩缝宽度不宜小于10mm，伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料；4、伸缩缝应从绝热层的上边做到填充层的上边缘；套管套管1、在分集水器、附近以其他局部加热管排列比较密集的部分，当管道小于100mm时，加热管外部应采取设置柔性套管等措施；2、套管应高于装饰面150-200mm，加热管的环路布置不宜穿越填充层内的伸缩缝，必须穿越时，伸缩缝处应设长度不小于200mm的柔性套管；分集水分集水器器1、分集水器宜在开始铺设加热管之前进行安装，不平安装时，宜将分水器安装在上，集水器安装在下，中心距为200mm，集水器中心距地面不应小于300mm；5 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节地暖管地暖管铺设铺设1、加热管应该按照设计图标定管间距和走向敷设。盘管埋地部分不应该有接头：2、加热管应保持平直，管间距的安装误差不应大于10mm；3、加热管出地面至分集水器、连接处，弯道部分不宜露出地面装饰层；4、加热管破损，需要增设接头时，应先报建筑单位或监理工程师，提出书面补救方案，经批准后方可实施。增设接头时应根据加热管的材质，采用热熔或电熔插接式连接，或卡套式，卡压式铜质管接头连接；5、用固定卡将加热管直接固定绝热板或设有复合面层的绝热板上；加热管安装时应防止管道弯曲；管道弯曲时圆弧的顶部应加以限制，并用管卡进行固定，不得出死折；塑料及铝塑复合管的弯曲半径不宜小于6倍管外径，铜管的弯曲半径不宜小于5倍管外径；6、盘管隐蔽前必须进行试水压试验，试验压力为工作压力的1.5倍但不小于0.6mpa。稳压一小时内压力不应低于0.5mpa且不渗不漏；7、管路施工完毕后系统水压不应低于0.6mpa，且10分钟内压力降不大于0.02mpa，混泥土填充层保养期内将压力维持在0.4mpa进行满水保护；8、水地暖安装完结后，施工人员应按照实际面积收方，若收方不符，不予结算；确确认认施工（或监理）人员（签字）：年 月 日装饰项目负责人（签字）：年 月 日客户或其委托人（签字）：年 月 日（五）管路敷（五）管路敷设设结论压压力力确确认认1、管路施工完后，应确认压力表0.4mpa2、清理沟槽，不能有尖锐硬物等其他渣滓；用水将沟槽润湿3、用水泥砂浆将管路铺设平整，表面平整光滑，不能高于墙地面系系统统管路管路4、混泥土部分的标号应该等同于原混泥土标号1、混泥土填充层施工中，严禁使用机械平整设备，施工人员应该穿平底鞋，用平头铁锹地暖管地暖管整理整理2、加热管安装完毕并且水压试验合格、加热管处于有压状态下6 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节3、加热管铺设完毕后，应将现场清理干净4、细石混泥土在盘管加压（压力0.6mpa）状态下铺设，回填层凝固后方可泄压，填充时轻轻捣固，铺设时不得在盘管上行走、踩踏，不得有尖锐物件损伤盘管和保温层，要防止盘管上浮，应小心下料、拍实、找平5、细石混泥土，石子粒径不应大于10mm，水泥砂浆体积比不小于1:3，水泥混泥土强度等级应不小于C156、混泥土填充层施工中，加热管内的水压不应低于0.6mpa7、将表面找平至地面装饰层要求确确认认施工（或监理）人员（签字）：年 月 日（六）暖气片安装（六）暖气片安装1、暖气片要水平安装2、暖气片要高于地面/平行于墙面3、阀门连接处要工整、试压不漏水4、阀门连接处应整理干净5、暖气片悬挂处应稳妥，不能有摇动的可能6、安装进程应充分逐一成品保护，以防造成其他物品损坏7 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节7、如果轻体承重力不够，应加地支架（若预算未涉及，须与客户协商，另签订补充协议）确确认认施工（或监理）人员（签字）：年 月 日客户或其委托人（签字）：年 月 日（七）主机（七）主机（锅锅炉）安装炉）安装1、应按锅炉安装说明书操作2、锅炉连接管要横平竖直、整齐端正3、试压不漏水4、烟道应水平或向下倾斜3%左右5、烟管如有加长，密封措施严格，固定牢固确确认认施工（或监理）人员签字：年 月 日客户或其委托人（签字）：年 月 日（七）系（七）系统调试统调试、交付使用、交付使用结结尾安装尾安装1、控制器（若有）等合格系系统调试统调试运行运行1、水系统排气，系统调试运行合格指指导导使用使用1、锅炉、暖气片及控制器的常规使用；简易故障排出的方法，让客户知晓；确确认认施工（或监理）人员签字：年 月 日客户或其委托人（签字）：年 月 日8 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节客客户须户须知知1）应告知每一个相关工种：采暖管道及其系统，不得破坏，如有损坏。请立即通知我公司；2）管道系统铺设完毕后，已做试压后，不得随意更改；若出于需要更改应及时通知我公司；4）在合同实施过程中，如有变更或增加，双方应另行签订改造或增加确认单；5)若有做得不好的地方，请来电告诉我们。四川省凯瑞暖通工程有限公司 服务电话：9 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节10 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节11 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节12 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节13 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节14 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节15 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节16 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节17 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节18 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节19 四川省凯瑞暖通工程有限公司 让您的家没有“冬天”专业铸就品质，做足每个细节 11lsLA20JUBk20
