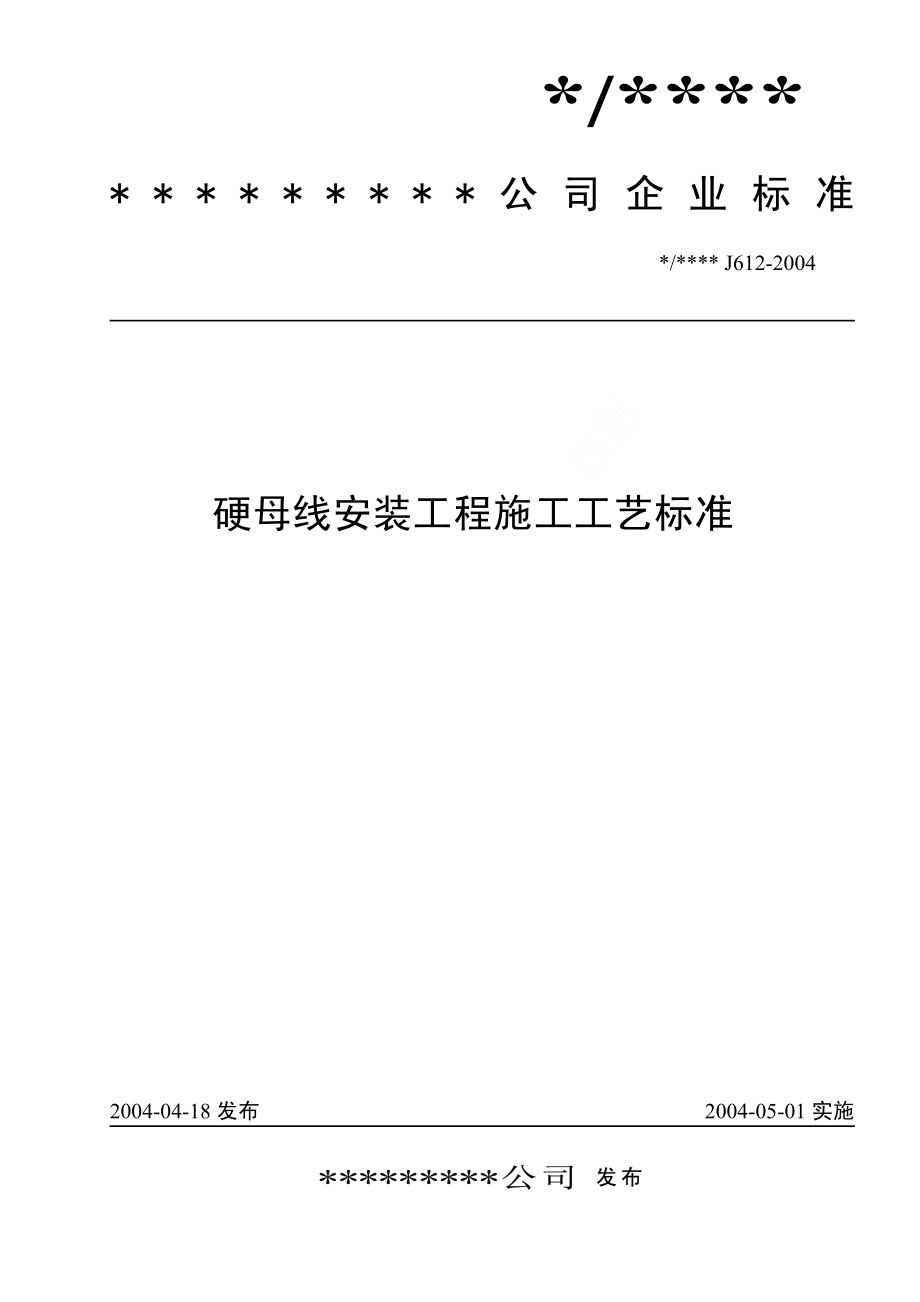

筑龙网 WWW.ZHULONG.COM *公 司 企 业 标 准*/*/*J612-2004硬母线安装工程施工工艺标准 2004-04-18 发布 2004-05-01 实施*公司*公司 发布 发布 筑龙网 WWW.ZHULONG.COM*/*J612-2004 I 目 录 目 录 1 适用范围.1 2 引用标准.1 3 施工准备.1 4 操作工艺.1 5 质量控制.8 6 质量标准.8 7 成品保护.9 筑龙网 WWW.ZHULONG.COM*/*J612-2004 1 硬母线安装工程施工工艺标准 1 适用范围 本章适用于10kV以下矩形硬母线安装 2 引用标准 建筑电气工程施工质量验收规范（GB50303-2002）建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96 建筑电气通用图集92DQ 3 施工准备 3.1 材料要求 3.1.1 所需材料：铜铝母线、绝缘瓷件、母线卡具、调和漆、樟丹漆、型钢及螺栓、焊条、焊粉等。3.1.2 安装所用材料均应符合设计要求，并有产品合格证，母线无缺损及裂纹，瓷件绝缘良好，无损坏及裂纹，螺栓及母线卡具均应采用镀锌件。3.2 主要机具 3.2.1 母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、板锉、钢丝刷、木锤、力矩扳手。3.2.2 测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。力矩扳手0300mm。3.3 施工条件 3.3.1 母线安装对土建要求：屋顶不漏水，墙面喷刷完毕，场地清理干净，并有一定的加工场所。高空作业脚手架搭设完毕，施工管理部门验收合格，门窗齐全。3.3.2 电气设备安装完毕，检验合格。3.3.3 预留孔洞及预埋件尺寸、强度均符合设计要求。3.3.4 施工图及技术资料齐全。4 操作工艺 4.1 工艺流程：放线测量 支架及拉紧装置制作安装 绝缘子安装 母线的加工 母线的连接 母线的安装 母线涂色刷漆 检查送电 4.2 放线测量：4.2.1 进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。4.2.2 放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。4.2.3 配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。4.2.4 放线测量出各段母线加工尺寸，支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。4.3 支架及拉紧装置制作安装：4.3.1 母线支架用 50mm50mm5mm 的角钢制作，用 M10 膨胀螺栓固定在墙上，见图 1。4.3.2 母线拉紧装置按设计图制作组装。筑龙网 WWW.ZHULONG.COM*/*J612-2004 2 4.3.3 母线的支架与预埋铁件采用焊接固定时焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。4.3.4 母线的支架与预埋铁件采用焊接固定时焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。膨胀螺栓只配垫圈弹簧垫角铜支架图 4.4 曲处绝缘子安装：4.4.1 绝缘子安装前要摇测绝缘，绝缘电阻值大于 1M为合格。检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。4.4.2 绝缘子上下要各垫三个石棉垫。4.4.3 绝缘子夹板、卡板的制作规格要与母线的规格相适应，绝缘子夹板，卡板的安装要牢固。4.5 母线的加工：4.5.1 母线的调直与切断 4.5.1.1 母线调直必须用木锤，下面垫道木进行作业，不得用铁锤。4.5.1.2 母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。4.5.2 母线的弯曲 4.5.2.1 母线的弯曲应用专用工具（母线煨弯器）冷煨，弯不得有裂纹及显著的皱折。4.5.2.2 母线平弯及立弯的弯曲半径（见下页图 2）不得小于表 1 的规定。4.5.2.3 母线扭弯，扭转部分的长度不得小于母线宽度的 2.5 倍。见图 3 4.6 母线的连接：母线的连接可采焊接或螺栓连接方式。4.6.1 母线的焊接 4.6.1.1 焊接的位置：C50mm D0.25L 不得50mm 表 4-1 母线平弯和立弯的最小弯曲半径 最小弯曲半径 R 项目 母线规格 ab（）铝 铜 钢 平弯 505 及以下505 至 12010 2b 2.5b 2b 2b 2b 2b 立弯 505 及以下505 至 12010 1.5a 2.2a a 1.5a 0.5a a 筑龙网 WWW.ZHULONG.COM*/*J612-2004 3 图 图 3 L两支持点之间距离 4.6.1.2 焊缝距离弯曲点或支持绝缘子边缘不得小于 50mm，同一相如有多片母线，其焊缝应相互错开不得小于 50mm。4.6.1.3 焊接的技术要求：铝及铝合金母线的焊接应采用氩弧焊，铜母线焊接可采用 201#或 202#紫铜焊条、301#铜焊粉或硼砂。为节约材料，亦可用废电线芯或废电缆芯线代替焊条，但表面应光洁无腐蚀，并须擦净油污，方可施焊。4.6.1.4 焊接前应当用铜丝刷清除母线焊口处的氧化层，将母线用耐火砖等垫平对齐，防止错口，焊口处根据母线规格留出 15mm 的间隙，并应做出适当的坡口，然后由焊工施焊，焊缝对口平直，不得错口。必须双面焊接。焊接应凸起呈弧形，除允许剔掉个别多余的焊瘤外，焊缝不得锉平，焊缝不得有裂纹，夹渣、未焊透及咬肉缺陷，焊完后应趁热用足够的水清洗掉焊药。4.6.2 母线的螺栓连接 4.6.2.1 母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：铜与铜：室外、高温且潮湿的室内，搭接面涮锡；干燥的室内不涮锡。铝与铝：搭接面不做涂层处理。钢与钢：搭接面涮锡或镀锌。铜与铝：在干燥的室内，铜导体搭接面涮锡；在潮湿场所，铜导体搭接面涮锡，且采用铜铝过渡板与铝导体连接。钢与铜或铝：钢搭接面涮锡。4.6.2.2 母线钻孔尺寸及螺栓规格见表 4-2 4.6.2.3 母线与母线或母线与设备的连接端进行钻孔，钻孔后必须用钢锉将接触面横向推平，露出新茬，然后进行接触面的刷锡处理、不得在接触面之间垫铝箔。筑龙网 WWW.ZHULONG.COM*/*J612-2004 4 表 4-2 矩形母线搭接要求 连接尺寸（mm）钻孔要求 搭接形式 类别 序号 b1 b2 a （mm）个数 螺栓 规格 直 线 连 接 1 2 3 4 5 6 125 100 80 63 50 45 125 100 80 63 50 45 b1 或 b2 b1 或 b2 b1 或 b2 b1 或 b2 b1 或 b2 b1 或 b2 21 17 13 11 9 9 4 4 4 4 4 4 M20 M16 M12 M10 M8 M8 直 线 连 接 7 8 9 40 31.5 25 40 31.5 25 80 63 50 13 11 9 2 2 2 M12 M10 M8 直 线 连 接 10 11 12 13 14 15 16 17 125 125 125 100 80 63 50 45 125 10080 63 10080 8063 6350 50 45 21 17 13 17 13 11 9 9 4 4 4 4 4 4 4 4 M20 M16 M12 M16 M12 M10 M8 M8 直 线 连 接 18 19 20 21 22 23 24 125 100 80 63 50 63 50 5040 6340 6340 5040 4540 31.525 31.525 17 17 15 13 11 11 9 2 2 2 2 2 2 2 M16 M16 M14 M10 M10 M10 M8 直 线 连 接 25 26 27 125 100 80 31.525 31.525 31.525 60 50 50 11 9 9 2 2 2 M10 M8 M8 直 线 连 接 28 29 30 31 40 40 31.5 25 4031.5 25 31.525 22 13 11 11 9 1 1 1 1 M12 M10 M10 M8 4.6.2.4 母线连接用的紧固件应采用国家标准的镀锌螺栓、螺母和平垫圈、弹簧垫圈。筑龙网 WWW.ZHULONG.COM*/*J612-2004 5 4.6.2.5 母线采用螺栓连接时，平置母线的连接螺栓应由下往上穿，其余情况下螺母置于维护侧，平垫圈应选用专用厚垫圈，并必须配齐弹簧垫。螺栓、平垫圈及弹簧垫必须用镀锌件。螺栓长度应考虑在螺栓紧固后丝扣能露出螺母外 23 扣。4.6.2.6 母线接触面保持清洁，涂电力复合脂，保证螺栓受力均匀。如和电器连接，不使电器端子受额外应力。4.6.2.7 母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表 4-3 的规定。表 4-3 钢制螺栓紧固力矩值 螺栓规格（mm）力矩值（Nm）螺栓规格（mm）力矩值（Nm）M8 8.810.8 M16 78.598.1 M10 17.722.6 M18 98.0127.4 M12 31.439.2 M20 156.9196.2 M14 51.060.8 M24 274.6343.2 4.7 母线的安装 4.7.1 母线安装应平整美观，且母线安装时：水平段：二支持点高度误差不大于 3mm，全长不大于 10mm。垂直段：二支持点垂直误差不大于 2mm，全长不大于 5mm。间距：平行部分间距应均匀一致，误差不大于 5mm。4.7.2 母线安装的最小安全距离见图 4 及表 4。图 （室内A1、A2、B1、B2、C、D、E）4.7.3 母线支持点的间距，低压母线不得大于 900mm,高压母线不得大于 1200mm。低压母线垂直安装且支持点间距无法满足要求时，应加装母线绝缘夹板，见图 4。母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于 50mm。4.7.4 母线支持点的固定：对水平安装的母线应采用开口元宝卡子，对垂直安装的母线应采用母线夹板（图 6）或其它形成闭合铁磁回路的支持金具。4.7.5 除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有 11.5mm 的间隙；当母线立置时，上部压板与母线间有 1.52mm 的间隙。筑龙网 WWW.ZHULONG.COM*/*J612-2004 6 表 4-4 室内裸母线最小安全净距（mm）额定电压（KV）符号 适 用 范 围 0.4 13 6 10 A1 1.带电部分至接地部分之间；2.网状和板状遮栏向上延伸距地 2.3m 处与遮拦上方带电部分之间 20 75 100 125 A2 1.不同相的带电部分之间；2.断路器和隔离开关的断口两侧带电部分之间 20 75 100 125 B1 1.栅状遮栏至带电部分之间；2.交叉的不同时停电检修的无遮栏带电部分之间 800 825 850 875 B2 网状遮栏至带电部分之间 100 175 200 225 C 无遮栏裸导体至地（楼）面之间 2300 2375 2400 2425 D 平行的不同的停电检修的无遮栏裸导体之间 1875 1875 1900 1925 E 通向室外的出线套管至室外通道的路面 3650 4000 4000 4000 酚醛夹部胶板 块孔 个袋袋母线图 4.7.6 穿墙隔板安装做法见图 7。筑龙网 WWW.ZHULONG.COM*/*J612-2004 7 开口扁钢卡子铝夹板（可用母线下脚料）扁钢夹板图 角钢角钢螺丝套S=10硬塑料板图 4.8 母线的涂色刷油 4.8.1 母线的排列顺序及涂漆颜色见表 5 和表 6，刷漆应均匀、整齐，不得流坠或沾污设备。表 4-5 母线的相位排列 母线的相位排列 三线时 四线时 直流 水平（由盘后向盘前外）面对引下线的母线（由左至右）垂直（由上向下）L1-L2-L3 L1-L2-L3 L1-L2-L3 L1-L2-L3-N L1-L2-L3-N L1-L2-L3-N 正-负 正-负 正-负 表 4-6 母线的涂色 母线相位 涂色 母线相位 涂色 L1相 L2相 L3相 黄 绿 红 中性（不接地）中性（接地）正极 负极 紫 淡兰 赭 兰 4.8.2 设备接线端，母线搭接或卡子、夹板处，明设地线的接线螺钉处等两侧 1015mm 均不得刷漆。筑龙网 WWW.ZHULONG.COM*/*J612-2004 8 4.9 检查送电 4.9.1 母线安装完后，要全面进行检查，清理工作现场的工具、杂物，并与有关单位人员协商好，请无关人员离开现场。4.9.2 母线送电前应进行耐压试验，500V 以下母线可用 500V 摇表摇测，绝缘电阻不中于 0.5M。4.9.3 送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关，后负荷开关。停电时与上述顺序相反。4.9.4 车间母线送电前应先挂好有电标志牌，并通知有关单位及人员，送电后应有指示灯。5 质量控制 5.1 母线安装应注意的质量问题见表 5-1。表 5-1 常产生的质量问题和防治措施 序号 常产生的质量问题 防治措施 1 各种型钢等金属材料除锈不净，刷漆不均匀，有漏刷现象。1.加强材料管理工作，加强工作责任心；2.作好自、互检。2 各种型钢、母线与开孔处有毛刺或不规则 1.施工前工具准备齐全，不使用电气焊切割；2.施工中加强管理，建立奖罚制度，严格检查制度。3 母线搭接间隙过大，不能满足要求。1.母线压接用垫圈应符合规定要求，对于加厚垫圈应在施工准备阶段提前加工；2.母线搭接处（面）使用板锉，锉平；3.认真检查。6 质量标准 6.1 主控项目 6.1.1 绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。6.1.2 母线与母线或母线与电器界限端子，采用螺栓搭接连接时，应符合下列规定：母线的各类搭接连接的钻孔直径和搭接长度符合表2的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合表3的规定：母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；螺栓受力均匀，不使电器的接线端子受额外应力。6.1.3 室内裸母线的最小安全净距应符合本规范表 4 的规定。6.1.4 高压母线交流工频耐压试验必须符合现行国家标准 电气装置安装工程电气设备交接试验标准GB50150 的规定。6.1.5 低压母线交接试验应符合以下规定：每路配电开关及保护装置的规格、型号，应符合设计要求。相间和相对地间的绝缘电阻值应大于0.5M。电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10M时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。6.2 一般项目 6.2.1 母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。6.2.2 母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：筑龙网 WWW.ZHULONG.COM*/*J612-2004 9 6.2.2.1 铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；6.2.2.2 铝与铝：搭接面不做涂层处理；6.2.2.3 钢与钢：搭接面搪锡或镀锌；6.2.2.4 铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；6.2.2.5 钢与铜或铝：钢搭接面搪锡。6.2.3 母线的相序排列及涂色，当设计无要求时应符合下列规定：6.2.3.1 上、下布置的交流母线，由上至下排列为 L1、L2、L3相；直流母线正极在上，负极在下；6.2.3.2 水平布置的交流母线，由盘后向盘前排列为 L1、L2、L3相；直流母线正极在后，负极在前；6.2.3.3 面对引下线的交流母线，由左至右排列为 L1、L2、L3相；直流母线正极在左，负极在右；6.2.3.4 母线的涂色：交流，L1相为黄色、L2相为绿色、L3相为红色；直流，正极为赭色、负极为兰色；在连接处或支持件边缘两侧 10mm 以内不涂色。6.2.4 母线在绝缘子上安装应符合下列规定：6.2.4.1 金具与绝缘子间的固定平整牢固，不使母线受额外应力；6.2.4.2 交流母线的固定金具或其他支持金具不形成闭合铁磁回路；6.2.4.3 除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有 1.mm 的间隙；当母线立置时，上部压板与母线间有.mm 的间隙；6.2.4.4 母线的固定点，每段设置个，设置于全长或两母线伸缩节的中点；6.2.4.5 母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于 50mm。7 成品保护 7.1 绝缘瓷件应妥善保管，防止碰伤，已安装好的瓷件不应承受其他应力，以防损坏。7.2 调平直的母带半成品应妥善保管，不得乱放。安装好的母带应注意保护，不得碰撞，更不得在母带上放置重物。7.3 变电室需要二次喷浆时，应将母带用塑料布盖好。7.4 母线安装处的门窗装好，并加锁防止设备损毁。
