吉茶高速公路第一监理处桥梁监理实施细则.doc

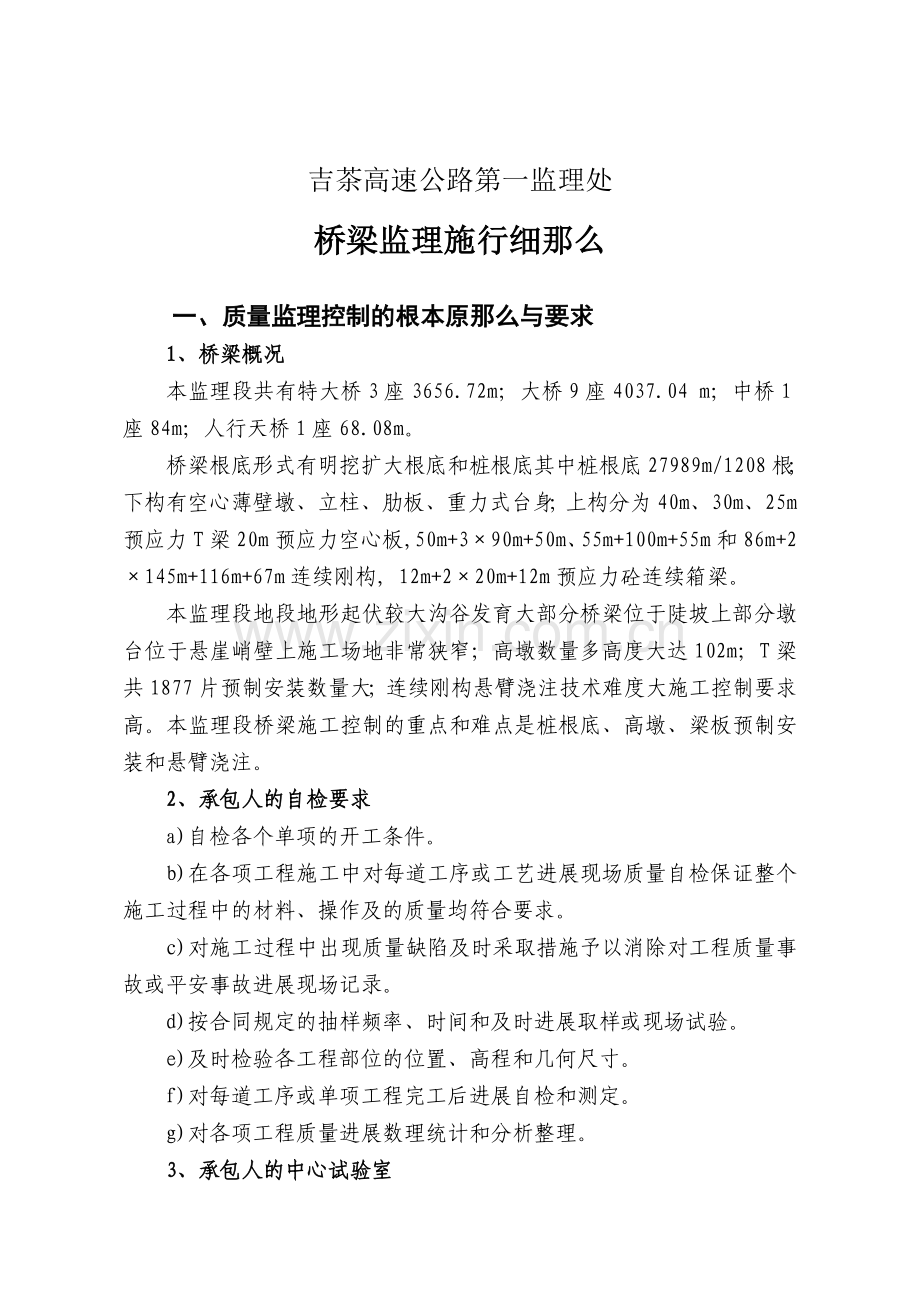

吉茶高速公路第一监理处
桥梁监理施行细那么

一、质量监理控制的根本原那么与要求
1、桥梁概况
本监理段共有特大桥3座3656.72m；大桥9座4037.04 m；中桥1座84m；人行天桥1座68.08m。
桥梁根底形式有明挖扩大根底和桩根底其中桩根底27989m/1208根； 下构有空心薄壁墩、立柱、肋板、重力式台身；上构分为40m、30m、25m预应力T梁20m预应力空心板,50m+3×90m+50m、55m+100m+55m和86m+2×145m+116m+67m连续刚构, 12m+2×20m+12m预应力砼连续箱梁。
本监理段地段地形起伏较大沟谷发育大部分桥梁位于陡坡上部分墩台位于悬崖峭壁上施工场地非常狭窄；高墩数量多高度大达102m；T梁共1877片预制安装数量大；连续刚构悬臂浇注技术难度大施工控制要求高。本监理段桥梁施工控制的重点和难点是桩根底、高墩、梁板预制安装和悬臂浇注。
2、承包人的自检要求
a)自检各个单项的开工条件。
b)在各项工程施工中对每道工序或工艺进展现场质量自检保证整个施工过程中的材料、操作及的质量均符合要求。
c)对施工过程中出现质量缺陷及时采取措施予以消除对工程质量事故或平安事故进展现场记录。
d)按合同规定的抽样频率、时间和及时进展取样或现场试验。
e)及时检验各工程部位的位置、高程和几何尺寸。
f)对每道工序或单项工程完工后进展自检和测定。
g)对各项工程质量进展数理统计和分析整理。
3、承包人的中心试验室
a)试验室应具有主部门颁发的资质证书和计量认证。
b)进展各工程工程开工前的试验和工艺试验。
c)承当外购材料及当地材料的鉴定试验。
d)对工地试验室的试验工程进展抽检。
e)统一协调和理各工地试验室的试验。
f)对全部工程工程的各种试验结果进展分析整理建立全部工程的试验资料。
4、承包人的工地试验室
a)试验人员应持有主部门颁发的上岗证。
b)对工程所用的当地材料进展鉴定试验。
c)配合施工提供和采集为控制施工质量所需要的各种参数。
d)根据规定的抽样频率、时间和进展施工过程中的抽样试验和某工序或单项工程完工后的检查试验。
5、建筑材料的监控
a)承包人在开工前应及时材料来源及品质证书。
b)所有的材料在工程验收之前都可随时被抽检、抽样检测。
c)承包人应在规定或指定的时间内在监理工程师的监视下用指定的仪器进展材料抽样测试。
d)材料由监理工程师测试时可提供给承包人测试的复印件以备查。
6、工序〔艺〕控制
a)承包人负责所有的工序控制但承包人的测试数据对监理工程师是否认可被测试的工序没有约束力。
b)各项工程的试验抽样和测试频率在上都有相应的规定它将作为监理工程师确认工程是否合格的根据。
c)单项工程每道工序完成后要经监理工程师检查合格并签认前方可进展下道工序的施工。
d)材料由监理工程师测试时可提供给承包人测试的复印件以备查。
二、监理根据
1、?湖南吉茶高速公路技术?〔0702-0620CITC1007〕
2、?湖南吉茶高速公路监理施行细那么?
3、?公路工程施工监理?〔JTGG10-2006〕
4、?公路工程质量检验评定?〔JTG F08/1-2004〕
5、?公路工程桥梁施工技术?〔JTJ 041-2000〕
6、设计
7、的施工方案
8、总监办、监理处的工作指
9、工地
三、根本要求：
1、监理人员应全面熟悉设计图纸、质量检验评定、施工技术、施工方案、指性。
2、对承包人施工人员理、设备理、检查施工方案的落实是搞好监理工作的重要手段。加强事前、事中控制是搞好监理工作的重要。所有监理人员应劳记自已不是施工员。
3、试验控制按“试验监理细那么〞施行测量控制按“测量监理细那么〞施行平安及环保按“平安及环保监理细那么〞施行
4、主要原材料、构件质量控制要点
试验监理工程师应和承包人一起通过材料试验确定料场；每批次的外购材料应具有“出厂合格证〞和“出厂试验〞承包人应按规定取样试验试验监理工程师应按规定的频率进展抽检验证试验；桥梁构件应检查其“出厂合格证〞承包人应按规定取样送检取样送检时试验监理工程师应进展见证监理员应严格控制未经检验合格的原材料及构件不得用于工程。
a)钢材
各类钢材质量及型都应符合设计和技术要求。钢筋必须按不同钢种、等级、牌、规格及消费产家分别堆存不得混杂且应设立识别标志。钢筋在运输过程中应防止锈蚀和污染。钢筋宜堆置在仓库〔棚〕内露天堆置时应用枕木将钢筋垫高300mm以上,并加以遮盖。桥梁监理工程师应经常检查钢筋存储情况并应审查：钢筋的外表应干净其上的油漆、漆皮、鳞锈等应清楚干净；钢筋应平直无部分弯曲；钢筋外表有严重锈蚀、麻坑、裂纹、夹砂和夹层等缺陷时应剔除不得使用。
b)水泥
所有的水泥应取自经业主试验监理工程师同意的合格厂家。承包人应向试验监理工程师提供每批水泥的说明厂商名称、水泥种类和数量以及厂商的试验合格证明证实该批水泥已经试验分析在各方面符合要求。
承包人应对进场的每批水泥均按?公路水泥混凝土试验规程?〔JTJ053-94〕规定取样做胶砂强度〔3d、7d、28d〕、安定性、凝结时间、细度等工程的试验检验结果报送试验监理工程师批准。
试验监理工程师应要求并检查承包人：
袋装水泥在运输和储存时应防止受潮对堆垛高度不宜超过10袋。不同强度等级、品种和出厂时的水泥应分别堆放。
散装水泥的储存应采取水泥罐或散装水泥仓库。
水泥如受潮或存放时间超过3个月应重新取样检验并按其复验结果使用。
c)骨料
骨料在消费、采集、运输与储存过程中严禁混入影响砼性能的有害物质。骨料应按品种规格分别挂牌堆放不得混杂。桥梁监理工程师应随时检查。
粗、细骨集料的质量、粒径规格、级配及材质要求等应按“试验监理施行细那么〞施行。
应严格控制机制砂的质量试验监理工程师应增加机制砂的抽检频率。
d)外加剂
外加剂的质量应符合?混凝土外加剂?〔GB8076-1997〕的规定；有关混凝土外加剂现场复试检测工程及储存应按?公路工程桥梁施工技术?〔JTJ 041-2000〕规定并经试验监理工程师确认。
e)水
凡饮用水可不进展试验。混凝土工程用水应委托有关部门化验鉴定按?公路工程水质分析操作规程?〔JTJ056-84〕施行并经试验监理工程师确认。
f)桥梁构件及配件
桥梁监理工程师应检查桥梁构件与配件的“实验检测〞、“合格证书〞“使用说明书〞试验监理工程师和承包人应按规定的频率结合取样送检。
四、混凝土工程质量控制要点
1、混凝土配合比设计：
砼配合比设计按“试验监理施行细那么〞施行现场施工配合比由试验监理工程师或其委派的试验监理员确认未确认前不得浇筑砼。
2、混凝土拌和
a)混凝土应采用搅拌站集中拌和法。拌和机应采用强迫式拌和机。承包人应按桥梁监理工程师的要求配置应急的拌和设备及发电机组以应付停电及机械故障等问题的出现搅拌站建成应经标定后应报监理处检查验收。承包人应将搅拌站建立方案报监理处及业主审批验收合格前方可投入使用。
b)拌和设备应配有电子计量及配比打印设备计量设备应经计量部门鉴定并报试验监理工程师确认严禁按体积法计量。
c)试验监理工程师或其委派的监理员应按规定抽检的频率对混凝土的拌和质量进展检测现场监理应对工地现场随时检查。
d)承包人应装备有才能、有经历的技术人员负责混凝土拌和的全面质量控制。不经过监理人员同意不得随意分开施工现场
3、混凝土的运输
a)桥梁监理工程师应严格审查承包人的砼运输工具的配置砼的途中运输时间不得影响砼浇筑的操作时间。
b)桥梁监理工程师应对泵送砼检查：
砼的供给必须保证输送砼的泵能连续工作。
输送线宜直转弯宜缓接头应严如道向下倾斜应防止混入空气产生堵塞。
泵送前应先用适量的、与砼内成分一样的水泥浆光滑输送内壁。砼出现离析现象时应立即用压力水或其冲洗内残留的砼泵送间歇时间不宜超过15min。
在泵送过程中受料斗内应具有足够的砼以防止吸入空气产生阻塞。
4、混凝土浇筑
a)混凝土施工前桥梁监理工程师必须坚持“五检查〞制度：检查钢筋是否符合设计及要求；检查支架、模板是否结实可靠；检查模板内的杂物、积水和钢筋上的污垢是否清理干净；检查模板是否有缝隙；检查机具是否正常。
b)混凝土浇筑时试验员需现场控制好坍落度并按要求制作试件并旁站承包人取样试验。
c)混凝土浇筑应连续进展如因故必须连续连续时间应小于混凝土的初凝时间或重塑时间。超过初凝时间应按施工缝处理。
d)控制混凝土振捣质量由纯熟工人〔专人〕振捣。
e)浇筑混凝土过程中现场监理应催促承包人检查支架、模板、钢筋和预埋件当发现有松动、变形、移位时应及时处理。
f)现场监理和桥梁监理工程师应检查混凝土浇筑层厚浇筑层厚应符合规定大体积混凝土浇筑设计有要求时按设计要求处理设计无要求时应采取有效措施降低水化热。
g)砼浇筑温度宜控制在32℃以下。当气温低于5℃不宜砼施工。
5、混凝土养护
a)混凝土浇筑完终凝后立即养生洒水养护时间不少于7d预应力混凝土的养生应延长至施加预应力完成为止。现场监理应当气温低于5℃时应覆盖保温不得洒水养生。
b)其他养生应得到桥梁监理工程师同意并按规定施行。
c)当与流动性地表水或地下水接触时应采取防水措施混凝土在浇筑后7d内不受水的冲刷侵袭。
d)现场监理应对砼养护情况随时进展检查发现养护情况不符合规定的要求时应立即要求承包人改正。
6、混凝土质量检查
a)试验监理工程师应按规定的抽检频率到浇筑混凝土施工现场进展混凝土取样以备检查混凝土强度质量。
b)混凝土试件按?技术?规定制备施工、监理各自单独制备。
c)混凝土的温度、含气量、坍落度的取样应按?公路工程水泥及水泥混凝土试验规程?〔JTGE30-2005〕的规定。混凝土的温度、含气量、坍落度应符合规定。
六、钢筋工程质量控制要点
1、钢筋检查必须由专业工程师负责现场监理员协助。
2、监理内容
a)桥梁监理工程师和现场监理应对照设计图纸检查钢筋数量、规格、长度、所在位置、间距、接头质量、砼保护层厚度、骨架尺寸；
b)现场监理应注意钢筋在模板内定位及结实情况保证砼保护层厚度；试验监理工程师应对钢筋焊接件按要求取样注意取样代表性；
c)桥梁监理工程师和现场监理员应经常检查焊接人员的特殊工种作业证严禁无证上岗。焊条型应与钢筋规格种类相匹配。
d)现场监理应随时检查脱模剂使用情况防止脱模剂污染钢筋。确保钢筋骨架内干净。
e)钢筋检查完成后专业工程师除自检外还应指导监理员现场记录和填写监理检查表格作为原始资料的一部分集中归档并归入开工资料中作库监理复核资料。
七、 支架和模板质量控制要点
1、桥梁监理工程师应对承包人支架和模板设计包括构件和支架整体的强度、刚度和稳定性、以及地基强度进展验算并将验算结果报驻地高监审批。对于大型支架、挂篮、高墩柱等复杂构造建议由总监办组织设计、施工、业主、监理、监控等相关人员集体审查确定承包人的施工方案。
2、支架顶标高应考虑支架、梁体自重和设计荷载设置预留拱度并经桥梁监理工程师和测量监理工程师确认。
3、模板进场后桥梁监理工程师和现场监理应先逐块检查模板质量。
4、模板拼装就位后应先核对设计检查几何尺寸及高程；再检查模板支撑、定位结实情况；然后看细部拼缝情况外表平整度以及涂刷脱模剂情况；并经桥梁监理工程师和现场监理确认。
5、现场监理应提示承包人外露面模板以及脱模剂是影响桥梁工程外观的重要环节；
6、桥梁监理工程师和现场监理应特别检查预埋件及预留孔道设置使其满足设计要求；
7、承包人确定预拱度值后测量监理工程师应验收检查模板顶面预拱度值设置结果并注意每一跨从支点到跨中应平顺、渐变必要时指调整；
八、钻孔灌注桩
1、根本要求
a)桩身砼所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关的要求按规定的配合比施工。
b)成孔后必须清孔测量孔径、孔深、孔位和沉淀厚度确认满足设计或施工技术要求后方可灌注水下砼。
c)水下砼应连续灌注严禁有夹层和断桩。
d)嵌入承台的锚固钢筋长度不得低于设计规定的最小锚固长度要求。
e)应选择有代表性的桩用无破损法进展检测重要工程或重要部位的桩宜逐根进展检测。设计有规定或对桩的质量有疑心时应采取钻孔取芯样法对桩进展检测。
f)凿除桩头预留砼后桩顶应无剩余的松散砼。
2、开工申请审批
a)试验监理工程师应审查施工申报的原材料、砼配合比试验资料对原材料应取样进展平行试验对砼配合比可在施工试验的根底上进展试验验证配合比试验时应根据桩长及拌和才能确定灌注时间选择合理的砼初凝时间。在合同规定的限内予以。
试验监理工程师应对施工申请使用的商品砼或商品砼配合比进展审查并进展试验验证。
b)测量监理工程师应复测施工桩基放样成果。
c)专业监理工程师应审查施工提交的施工方案包括审查分项负责人及质量、平安、环保等施工理、自检人员及主要施工操作人员的装备是否符合合同要求并满足施工需要；审查施工技术方案及主要工艺；检查机械设备情况。
d)驻地高监审核并签发分项开工。
3、施工监理要点
a)护筒检查：
护筒就位后测量监理工程师应复核护筒平面位置一般地测量工程师应采取不同于施工测量的测站或后视点的进展平行测量复核。
桥梁监理工程师或现场监理应检查护筒埋设质量。
b)护筒质量要求：
护筒内径宜比桩径大200-400mm；
护筒平面允许误差为50mm竖直线倾斜不大于1；
旱地、筑岛处护筒可采取挖坑埋设法护筒底部和四周所填粘质土必须分层夯实；
护筒高度宜高出地面0.3m或水面1.0-2.0m；
护筒一般情况埋置深度宜为2-4m；
测量护筒顶面标高用于控制钻进深度、终孔标高。
c)钻进检查
根据本工程地质情况钻机宜采用冲击钻且须安装在平整。稳固的钻孔平台上。
钻孔前桥梁监理工程师应要求施工技术人员应按设计图绘制钻孔地质剖面图挂在钻台上。施工过程中施工技术人员应根据实际地质情况〔渣样〕判明后记入记录表中并与设计地质剖面图核对。钻渣编保存以便分析备查。现场监理应加强巡视次数掌握钻孔动态出现异常情况应及时向桥梁监理工程师；桥梁监理工程师正常巡视时应充分理解钻进情况钻孔过程中要求保持泥浆循环、排渣石渣过多时采用人工排渣。钻进入岩和终孔地质监理工程师和桥梁监理工程师应到现场进展判断签认。钻孔作业必须连续进展不得中断。因特殊情况必须停钻时应保持孔内具有规定的水位和要求的泥浆相对度和粘度桥梁监理工程师应下发工作指提出详细要求现场监理要不定地观察水位情况并向桥梁监理工程师并催促施工人员做好钻孔记录记录应、及时不准写录。
泥浆质量检查:
①现场监理应随时检查泥浆性能。根据地质情况按?桥规?表控制。
②桥梁监理工程师巡视时一般应要求施工技术人员现场检查泥浆性能。
d)钻孔事故处理
钻孔事故主要有：塌孔、钻孔偏斜、扩孔和缩孔、漏浆、掉钻头等事故出现以上情况桥梁监理工程师应及时驻地高监。
e)清孔检查
施工终孔后桥梁监理工程师和监理员应到现场测量孔深和孔径检测孔中泥浆比重、稠度、含沙率并对照设计图纸核对桩基嵌岩深度是否满足设计要求沉淀厚度不大于设计规定可采用测锤检查在灌注砼前必须再次测定。
f)钢筋笼制作及安放检查
①现场监理应掌握钢筋笼钢筋是否是已经过试验监理工程师签认的钢筋批次。
②现场监理应按?评定?钢筋安装实测工程进展检测桥梁工程师应进展确认。
③现场监理应全过程旁站钢筋笼安放关键检查：钢筋笼总长度、钢筋直径、根数、主、箍筋间距应符合设计要求主筋接头同一截面不超过50同时错位长度大于35d钢筋焊接头应弯成5º角焊接后确保两根钢筋在同一轴线上单面焊接焊缝长度大于10d焊缝饱满、平整。钢筋笼焊接原那么上试验监理工程师或试验监理工程师应委派试验员也要进展旁站根据试验方案及现场情况确定是否现场取样做焊接试验及检查施工的自检频率是否到达了要求桥梁监理工程师至少要巡视一次钢筋笼下放焊接过程指导现场监理的旁站工作。
④钢筋笼就位后应检查钢筋笼底部是否下到设计标高。测量监理工程师应检查钢筋笼中心位置确定位置后将钢筋笼顶部四个方位用钢筋焊在护筒上固定。
g)灌注水下砼检查
①灌注水下砼时桥梁工程师应巡视、现场监理应进展旁站试验监理工程师或试验工程师委派试验员到场。
②由试验监理工程师或试验监理员确认材料质量及施工砼配合比抽检和旁站施工取样试验并按要求的数量做好施工、监理的试件。
③灌注水下砼技术要点
导内径为200-350mm视桩径大小而定。导使用前应进展水承压和接头抗拉试验严禁用压气试压。根据孔深配置导长度现场监理要检查导长度是否满足要求。
导离孔底0.3-0.4m首批灌注砼的数量应能满足导首次埋置深度〔≥1.0m〕和填充导底部的需要。现场监理测量漏斗容量检查是否满足上述要求。
在浇注过程中试验监理员应检查运至灌注地点的砼均匀性和坍落度等。
首批砼下落后砼应连续灌注。现场监理应目测砼下落同时孔中泥浆是否上涌如泥浆上涌量不明显、不协调时应立即采取措施解决。
在灌注过程中导的埋置深度宜控制在2-6m。应要求技术员经常测控井孔内砼面的位置及时拆卸导现场监理应加以控制。
要有防止钢筋笼上浮的控制。
灌注的桩顶高程应比设计高出0.5-1.0m现场监理应现场确认。
灌注完成后可截除桩顶上部多余部分但应预留高于设计标高10㎝。
排出泥浆应不污染环境和河流。
④灌注故障处理
灌注中如发现卡、应分析原因果断处理一般有埋太深砼坍落度不满足要求、因机械设备原因停灌时间过长等。
桥梁监理工程师要特别注意拔过程防止拔过猛而拔出砼面或埋深过浅而导致断桩。现场监理应催促施工技术人员做好现场记录。
h)桩基交验
①施工破桩头后测量监理工程师应测量桩基偏位情况。
②在砼养生满后应按进展砼强度试验。
③检测进展无破损监理试验。
④根据设计要求或总监办要求及对有疑心的桩进展钻芯取样试验。
⑤由桥梁监理工程师整理资料进展质量评定。
⑥驻地高监签认中间交工证书。
4、钻孔灌注桩质量监理程序框图
钻孔灌注桩质量监理
测量定位检查
复核结果
检查埋设护筒
试桩检验
l 审批试桩
l 审批试验工艺
l 试验核定的指标
l 监理旁站检查试桩施工
审批开工申请
l 人、材料、机械审批
l 试桩总结审批
l 混凝土设计及比照试验
l 材料抽验试验
钻孔、清孔检查
检查孔深、孔径、偏位、泥浆、沉淀层
审核结果
钢筋检查
审核结果
混凝土灌注监理旁站
l 导悬高、埋深
l 混凝土顶面标高、进尺
无破损检那么
l 确定数量、桩位
l 审定测桩资格
l 认可测桩
l 检查试块
分项工程完工验收
同意开工
承包人返工
承包人返工
不合格
合
格
不合格
合格
不合格
合格
承包人重测

九、 人工挖孔桩
1、根本要求
a)设计桩深15m以内直径大于1.2m的桩基可以采取人工挖孔施工。对挖孔桩承包人应有专项施工方案。承如受条件限制采用钻孔难度特别大超过以上规定需采用挖孔桩应通过驻地高监、总监批准。
b)桩身砼所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关的要求按规定的配合比施工。
c)挖孔到达设计深度后应及时进展孔底处理必须作到无松淤泥等扰动软土层使孔底情况满足设计要求。
d)嵌入承台的锚固钢筋长度不得小于设计规定的最小锚固长度要求。
2、开工申请审批
a)试验监理工程师应审查施工申报的原材料、砼配合比试验资料对原材料应取样进展平行试验对砼配合比可在施工试验的根底上进展试验验证配合比试验时应根据桩长及拌和才能所确定灌注时间选择合理的砼初凝时间。在合同规定的限内予以。
试验监理工程师应对施工申请使用的商品砼或商品砼配合比进展审查并进展试验验证。
b)测量监理工程师应复测施工桩基放样成果。
c)专业监理工程师应审查施工提交的施工方案包括审查分项负责人及质量、平安、环保等施工理、自检人员及主要施工操作人员的装备是否符合合同要求并满足施工需要；审查施工技术方案及主要工艺；检查机械设备情况。
d)驻地高监审查并签发分项开工。
3、施工监理要点：
a)挖孔
采用人工挖孔桩时承包人应向监理处申报人工挖孔的详细方案。人工挖孔方案经驻地高监批准。
人工挖孔适宜于无地下水或少量地下水且较实的土层或风化层挖孔深度不宜大于15m且孔内无有害人体的物质孔内空气应符合?环境空气质量?。当孔深大于10m时必须采用机械通风。现场监理应对通风情况进展检查发现不符合通风要求的必需要求承包人及时改正。
孔位、孔径、孔深、孔的倾斜度等应符合设计及要求。并经专业监理工程师检查验收。
孔底必须清理干净无虚渣。如地质情况复杂应用钢钎探查孔底以下的地质情况并应经地质监理工程师确认。
人工挖孔平安措施必须按平安监理工程师批准的平安保证措施方案施行。
挖孔时如需要爆破应采用浅眼松动爆破。当孔深大于5米时必须采用电引爆。现场监理对爆破情况必须随时检查发现不符合爆破要求的应立即纠正。
b)支撑及护壁
人工挖孔桩的支撑及护壁方案须报桥梁监理工程师批准承包人施工应按桥梁监理工程师批准的方案施行。
护壁混凝土的拌和须用拌和设备拌制严禁采用人工拌和混凝土标采用C25。
专业工程师、现场监理应对支撑和护壁情况随时检查。
c)成孔及钢筋笼检查
对于挖孔桩应要求孔底无沉渣监理工程师应要求自检人员下井检查孔底是否有沉渣监理员再下井确认。
d)灌注混凝土
当自孔底及孔壁渗入的地下水其上升速度较大〔参考值＞6mm/min〕时那么应采用水下灌注混凝土桩的并按照“钻孔桩施工水下灌注混凝土〞要务施行控制。
当自孔底及孔壁渗入的地下水其上升速度较小〔参考值≤6mm/min〕时可采用干灌混凝土桩的。
混凝土坍落度当孔内无钢筋骨架时宜小于65mm； 当孔内设置钢筋骨架时宜为70mm-90mm。
当用导灌注混凝土时导应对准孔中心混凝土在导中坠落。开场灌注混凝土时孔底积水不应超过50mm。
开场灌注混凝土的速度应尽可能加快使混凝土对孔壁的侧压力尽快大于渗水压力以防水渗入孔内。当用导法灌筑时离桩顶2m以下的混凝土可利用其坠落捣实离桩顶2m以内的混凝土必须用振捣器捣实。
孔内混凝土应尽可能一次连续灌注完毕假设施工缝不可防止时应按有关施工缝的要求处理并应在施工缝设置上下连接钢筋。连接钢筋的截面积可按桩截面的1设置。假设在施工缝上设有钢筋骨架那么钢筋骨架的截面积可作为上述1的配筋的一部分； 假设钢筋骨架的总截面积超过截面的1那么可不设置连接钢筋。
对砼的灌注现场监理应全过程连续旁站并随时作好旁站记录。桥梁监理工程师应对第一斗砼浇筑情况进展监控。
4、质量监理程序框图
挖孔灌注桩质量监理

承包人测量放样
测量工程师复核
挖孔施工
l 开挖防护措施
l 施工平安措施
l 孔内渗水及土质变化情况
不合格
重新放样
合格

成孔检查
l 中心位置、角度
l 直径、孔深
l 孔底清渣
钢筋检查
检查结果
全过程旁站浇注砼
l 导口距砼顶面间隔
l 根据深度考虑振捣
l 现场制作试件
l 浇筑孔顶预留部位
成桩验收
l 试件试压
l 测量复核
进入下道工序
返工
不合格
合格

5、桩基质量检查用表及
a)监理抽检表格：ZJ604、605、606及分项工程质量评定表。
b)填表：每一根桩填一份资料ZJ604、605、606三份表格由监理员填写并签字。质量评定表由桥梁专监填写并签字。ZJ604表“偏位〞一栏中“纵向〞填Y轴坐标“横向〞填x轴座标；全部“检查工程〞一栏中的“规定值或允许偏向〞及“实测值〞均应以分数的形式填写分子填规定值或实测值分母填允许偏向或实际偏向；“孔规外径通过情况一栏应填“D××cm检孔器通过顺畅〞；“监理评语〞一栏填“符合与设计要求〞。ZJ605表“主筋根数及直径〞一栏中的“设计〞和“实际〞均填“钢筋根数、钢筋等级、直径〔mm〕〞如10根直径为25毫米的Ⅱ级钢筋那么填写“10Φ25”；“主筋间距〞和“箍筋间距〞两栏用分数的形式填写。分子填实测数据分母填偏向；“加劲筋〞一栏按表下方说明填写；“保护层〞一栏和“主筋焊缝长度〞一栏亦按“主筋间距〞一栏的式样填写“实测值〞和“偏向〞；“外观检查〞一栏按?公路工程施工质量检验评定?中钢筋制作安装的“外观评定〞要求填写。
十、扩大根底
1、根本要求
a)所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合的要求按规定的配合比施工。
b)不得出现露筋和空洞现象。
c)根底的地基承载力必须满足设计要求。
d)严禁超挖回填虚土。
2、开工申请审批
a)试验监理工程师应审查施工申报的原材料、砼配合比试验资料对原材料应取样进展平行试验对砼配合比可在施工试验的根底上进展试验验证配合比试验时应根据扩大根底砼方量及拌和才能确定浇筑时间选择合理的砼初凝时间。在合同规定的限内予以。
试验监理工程师应对施工申请使用的商品砼或商品砼配合比进展审查并进展试验验证。
b)测量监理工程师应复测施工扩大根底放样成果。
c)专业监理工程师应审查施工提交的施工方案包括审查分项负责人及质量、平安、环保等施工理、自检人员及主要施工操作人员的装备是否符合合同要求并满足施工需要；审查施工技术方案及主要工艺；检查机械设备情况。
d)驻地高监审核并签发分项开工。
3、施工监理要点：
a)挖根底：
承包人在开挖前应测量监理工程师以便测量监理工程师检查、测量根底的平面位置和原地面标高。在未完成检查测量及测量监理工程师批准前不得开挖。
开挖应进展到设计标高。当开挖至设计标高时如发现地质情况与设计出入较大基底承载力达不到要求时承包人应根据实际探明的地质情况提出基底处理方案报桥梁监理工程师再由业主设计由设计方合理解决。
基坑开挖承包人应时刻检查边坡的稳定性必要时应对边坡进展可靠的支撑防护措施现场监理应对边坡的稳定性随时检查。
b)基底处理：
应对基底的松散的土石渣去除干净；当岩层成倾斜时应将基底凿平或凿成台阶；应将风化的岩层凿除。
基底处理完后承包人应进展自检自检合格后报桥梁监理工程师检查验收。桥梁监理工程师应组织测量、地质监理工程师检查验收基坑平面位置、基坑尺寸、基底标高及地质情况。
c)钢筋、模板、砼浇筑
按相应细那么进展。
4、质量监理程序框图
明挖根底质量监理
测量定位根底
l 审批开工
l 审核工料机准备
l 砼配合比比照试验

基底检查认可
l 标高
l 平面位置
l 地质复查
l 承载力试验
审核结果
承包人返工修补
混凝土浇筑〔常规旁站〕
中间交工证书验收
不合格
作地基处理设计变更
不合格
不合格
承包人重测
不合格
摸板检查〔常规〕
审查结果
钢筋检查〔常规〕
审查结果
承包人返工修补
不合格
混凝土成品检查
审查结果
承包人返工修补取芯试验

5、明挖根底质量检查用表及
a)监理应填写的抽检表格：ZJ602、619、621、626及分项工程质量评定表.
b)填表:每一个桥台或扩大根底填一份表格,其中ZJ602、619、621由监理员填写,表ZJ626及分项工程质量评定表由桥梁监理工程师填写.表ZJ602中“平面位置〞一栏应画出基坑平面位置示意图并标注基坑各边长度；“监理评语〞一栏填写“经检查基坑开挖符合设计要求〞表ZJ619中各检查工程的“规定值或允许偏向〞一栏应以分数形式填入规定值和允许偏向两个数值；“实测数据或检验代码〞一栏也应以分数形式填入实测数据和实际偏向两个数据；“检验结果〞一栏填写合格率即合格点数除以检查总点数；“监理评语〞一栏填“经检查模板安装符合设计与要求〞。表ZJ621“监理〞一栏填“经旁站检查砼施工符合设计与要求〞其他各栏按实填写。表ZJ626中各检查工程的“规定值与允许偏向〞和“实测数据或检验代码〞栏亦应以分数形式填写实测值和偏向两个数据；“监理评语〞一栏填“符合与设计要求〞。
十一、墩、台身
1、根本要求
a)砼所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关技术的要求按规定的配合比施工。
b)不得出现空洞和露筋现象
2、实测工程
墩、台身实测工程
项次
检查工程
规定值或允许偏向
检查和频率
1△
混凝土强度MPa)
在合格内
按水泥混凝土抗压强度评定
2
断面尺寸(mm)
±20
尺量:检查3个断面
3
竖直度或斜度(mm)
0.3H且不大于20
吊垂线或经纬仪：测量2点
4
顶面高程(mm)
±10
水准仪:测量3处
5△
轴线偏位(mm)
10
全站仪或经纬仪:纵、横各测2点
6
节段间错台(mm)
5
尺量:每节检查4处
7
大面积平整度(mm)
5
2m直尺:检查竖直、程度两个方向每20m2测1处
8
预埋件位置(mm)
符合设计规定设计未规定时:10
尺量：每件
注：H为墩、台身高度。

柱或双壁墩身实测工程
项次
检查工程
规定值或允许偏向
检查和频率
1△
混凝土强度(MPa)
在合格内
按水泥混凝土抗压强度评定
2
相邻间距(mm)
±20
尺或全站仪测量：检查顶、中、底3处
3
坚直度(mm)
0.3H且不大于20
吊垂线或经纬仪：测2点
4
柱(墩)顶高程(mm)
±10
水准仪：测量3处
5△
轴线偏位(mm)
10
全站仪或经纬仪：纵、横各测2点
6
断面尺寸(mm)
±15
尺量：检查3个断面
7
节段间错台(mm)
3
尺量：每节检查2~4点
注：H为墩、台身高度。
3、控制目的
a)原材料控制目的：混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格钢筋与预应力钢筋必须经检验合格根据现场实测的原材料的含水量调整配合比后严格控制计量的准确性按确定的现场配合比施工。
b)工艺控制目的：浇筑完成的混凝土不得出现空洞和露筋现象。外表平整施工缝平顺棱角线平直外露面色泽一致。蜂窝、麻面面积不得超过该面面积0.5深度不超过10mm。
c)成品控制目的：防止混凝土外表出现非受力裂缝。如无法防止裂缝宽度不得超过设计规定或设计未规定时不得超过0.15mm。
4、柱式墩、台
a〕开工审批
①试验监理工程师应审查施工申报的原材料、砼配合比试验资料对原材料应取样进展平行试验对砼配合比可在施工试验的根底上进展试验验证在合同规定的限内予以。
试验监理工程师应对施工申请使用的商品砼或商品砼配合比进展审查并进展试验验证。
②测量监理工程师应复测施工墩柱放样成果。
③专业监理工程师应审查施工提交的施工方案包括审查分项负责人及质量、平安、环保等施工理、自检人员及主要施工操作人员的装备是否符合合同要求并满足施工需要；审查施工技术方案及主要工艺；检查机械设备情况。
④驻地高监审核并签发分项开工。
b)施工监理要点
①立柱模板必须采用新钢模板钢模板厚度不少于6mm。现场监理要对所有模板尺寸进展检查催促承包人对模板的保养。
②混凝土墩、台身模板根底平台力求程度便于使用千斤顶手拉葫芦调整模板垂直度模板拼装到一定高度〔一般6~8m〕就应检查、调整平面位置和垂直度。重复进展直至模板拼装完成后再对平面位置与垂直度进展一次总体检查。
③监理工程师必须对照图纸检查钢筋型、数量、加工尺寸和保护层厚度是否得到保证钢筋的焊缝长度必须符合要求焊缝要饱满无裂缝焊渣要去除干净并取样对焊缝进展抗拉试验。
④根据混凝土浇筑高度计算模板的强度和刚度以确定使用的模板的类型连接与加强措施。同时应考虑混凝土浇筑速度、振捣对模板的影响。
⑤混凝土设计配合比、施工配合比应作为控制重点尤以用水量、外加剂的参加量更为重要试验员应在浇注现场抽查做坍落度试验。
⑥混凝土浇筑过程中的平安措施是否到位对外界环境的影响是否降低到最小。
⑦对墩、台身混凝土加强养护洒水养护时间一般为7d。
⑧监理工程师应审查施工保证墩、台外表平整及模板接缝实的保证措施。
c〕施工监理控制措施
①严格审批施工申报的开工并将墩、台身监理施行细那么转发给旁站监理员以例指导现场监理工作。
②应要求施工现场做一个试验墩、台身由驻地高监组织各专业监理工程师检查施工组织主要机具设备是否满足要求质量控制是否到位等。
③旁站监理员不折不扣执行墩、台身监理施行细那么所列要求检查的内容如有较大出入应及时标段监理工程师查明原因后进展修订不断地总结、分类、进步。
④驻地高监组织测量、试验、材料、构造监理工程师应经常检查旁站监理员是否到位。
⑤应对墩、台身外观质量非常重要模板不得变形、跑模严格控制水灰比通过试验柱确定混凝土的振捣程度。及时组织外观验收、评比、观摩。
d〕监理记录
①混凝土墩、台身质量检验评定表；
②柱或双壁质量检查评定表；
③混凝土墩、台身质量检验单；
④柱或双壁墩质量检验单；
⑤大面平整度检测记录表；
⑥混凝土施工监理旁站记录表；
⑦现浇混凝土模板安装检查记录表。
e〕常见质量问题
墩柱顶部出现程度裂缝拆模后在距顶面40cm左右范围内有细小裂缝有时会沿箍筋开成环状程度裂缝。
原因分析：墩柱顶部混凝土的压力小过振造成粗集料下沉柱顶粗集料减少；养护不及时。
处理措施：在混凝土初凝前进展二次振捣可消除因塑性沉降而引起的内分层改善混凝土强度和抗浸透力。撤除最上部的箍筋。二次振捣后在柱顶压砂袋以增加对上部混凝土的压力。当裂缝未形成环状时可用环氧树脂灌注封闭。当裂缝形成环状时应将裂缝以上部分凿除重新浇筑。
十二、墩、台帽或盖梁
1、控制目的、要点
①原材料、混凝土配合比及其他控制目的同混凝土墩、台身质量监理控制目的。
②墩、台帽或盖梁实测工程见下表。
墩、台帽或盖梁实测工程
项次
检查工程
规定值或允许偏向
检查和频率
权值
1△
混凝土强度(MPa)
在合格内
按水泥混凝土抗压强度评定
3
2
断面尺寸(mm)
±20
尺量：检查3个断面
2
3△
轴线偏位(mm)
10
全站仪或经纬仪：纵、横各测量2点
2
4△
顶面高程(mm)
±10
水准仪：检查3-5点
2
5
支座垫石预留位置(mm)
10
尺量：每个
1

2、控制要点、措施
①对落地支架施工〔主要有轻型门式钢支架、碗扣支架、重型军用梁和贝雷桁架组拼的支架、万能杆件组拼的支架〕监理应重点审查施工支架的承载才能〔支架的强度、钢度及稳定性〕的计算书主要审查书面计算所引用的是否准确是否有设计、复核。施工时监理应重点检查支架搭设时各构件之间的连接以及检查斜撑、拉杆等部位。
②托架施工〔主要有预埋式牛腿支撑、预留孔式牛腿支撑、抱箍式牛腿支撑〕对预埋式牛腿支撑监理应重点对焊接构件进展检验检查焊缝是否按设计的规定进展计算和验算是否对牛腿各构件进展强度验算及对支出架的稳定性进展了计算。预留孔式牛腿支撑还应检查是否对墩柱混凝土的部分承压进展了验算。抱箍式牛腿支撑应检查是否按钢带与混凝土墩柱的磨擦力进展了验算是否验算了钢带连接的构件的强度、刚度。
③根据详细的施工特点选用模板支撑的形式以及模板的通用性。
④无支架施工时还应对墩、台帽或盖梁托架的起吊、定位、安装、卸落进展重点监控。
⑤混凝土的浇筑次序、分层、养生应检查是否制定相应的质量保证措施。
⑥高空施工为保证施工人员、监理检查人员平安到位应搭设专用检查通道。
3、监理检验表
表格如下：
①墩、台帽或盖梁质量检验评定表；
②墩、台安装质量检验评定表；
③墩、台帽或盖梁质量检验单；
④大面平整
