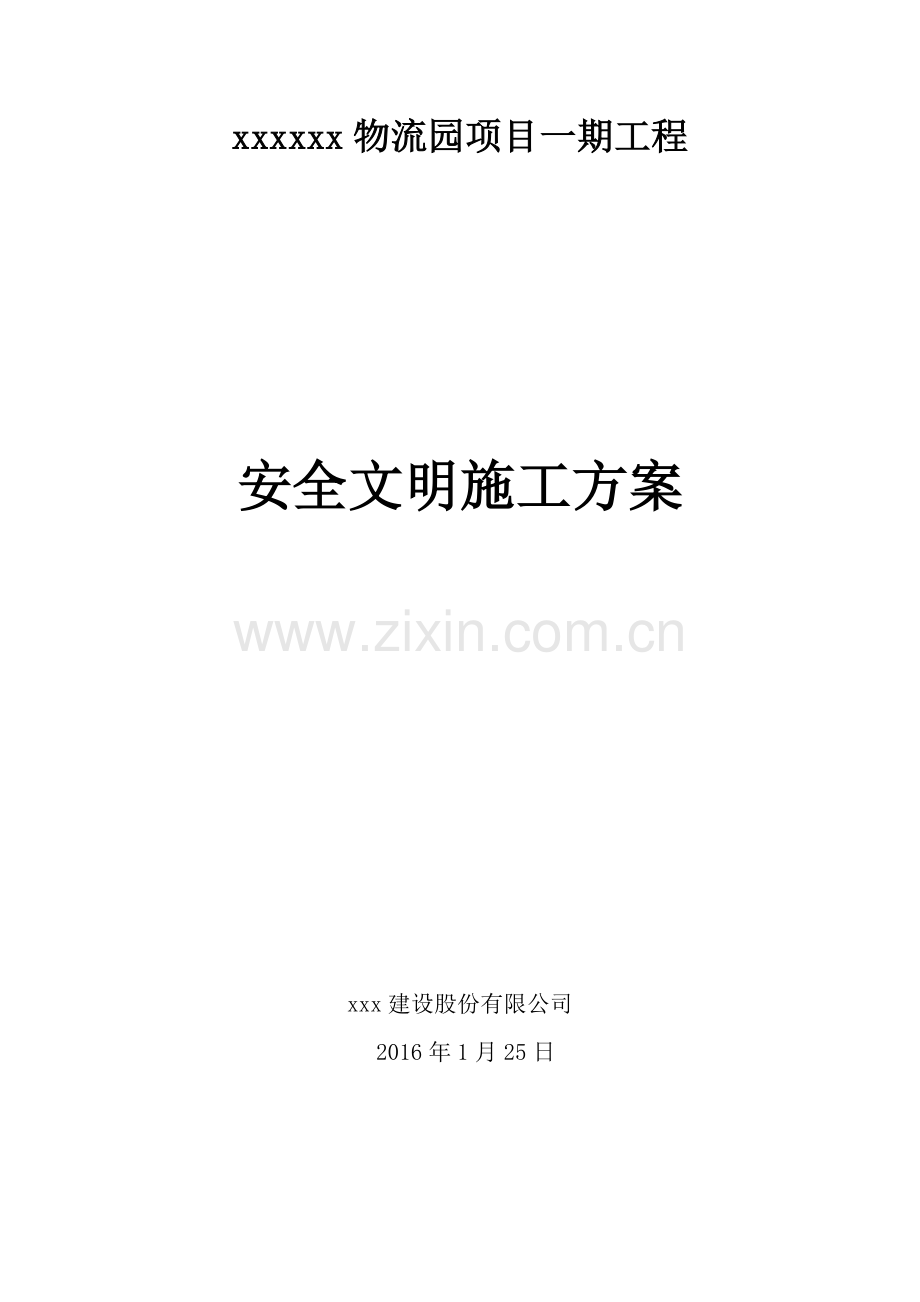

xxxxxx物流园项目一期工程

安全文明施工方案

xxx建设股份有限公司
2016年1月25日

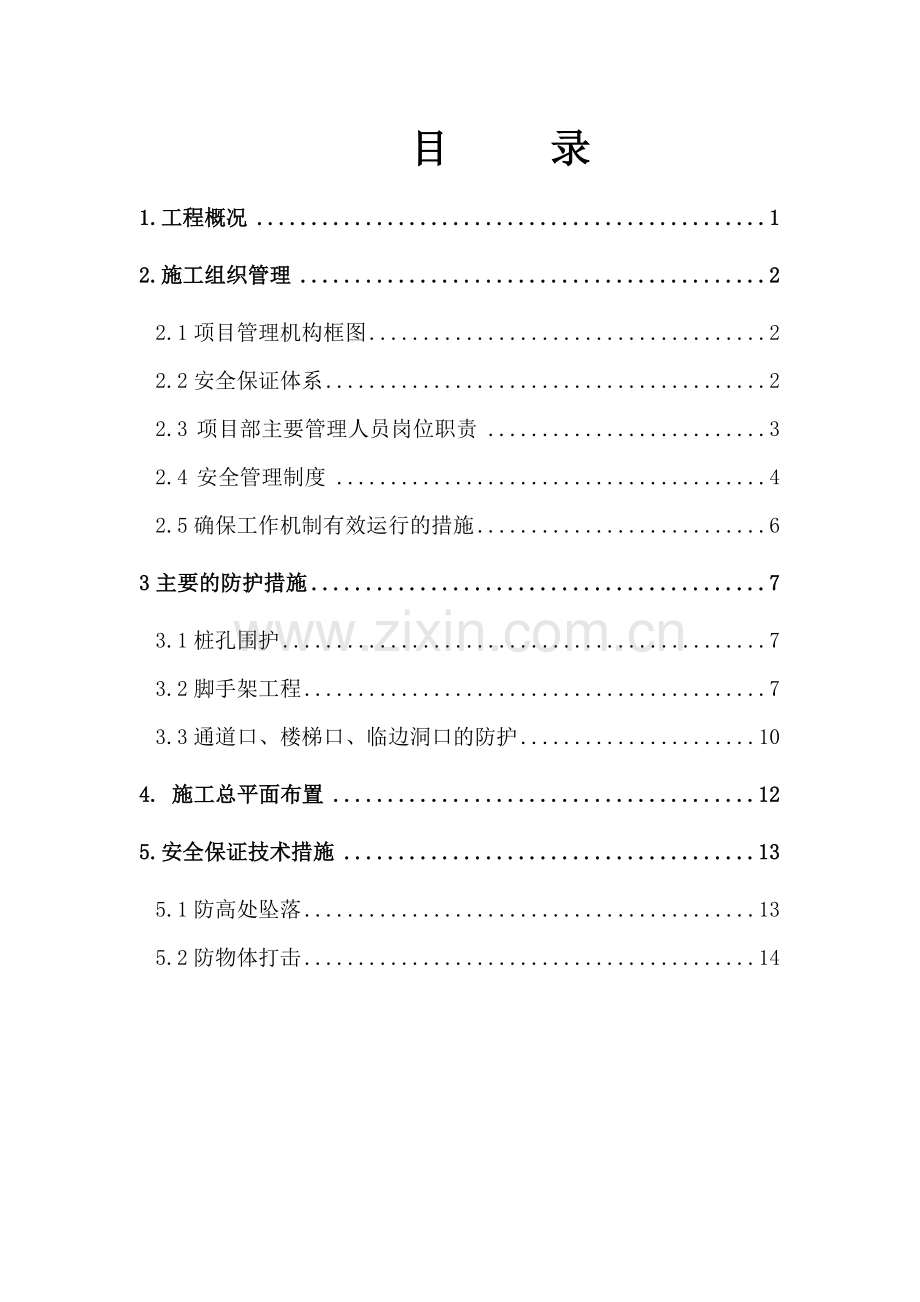

目 录
1.工程概况 1
2.施工组织管理 2
2.1项目管理机构框图 2
2.2安全保证体系 2
2.3 项目部主要管理人员岗位职责 3
2.4 安全管理制度 4
2.5确保工作机制有效运行的措施 6
3主要的防护措施 7
3.1桩孔围护 7
3.2脚手架工程 7
3.3通道口、楼梯口、临边洞口的防护 10
4. 施工总平面布置 12
5.安全保证技术措施 13
5.1防高处坠落 13
5.2防物体打击 14

5.3防止垮塌 14
5.4防触电 14
5.5防火、防爆 14
5.6防设备、交通事故 15
5.7季节性施工 16
6. 确保文明施工的技术组织措施 17
7.施工用电安全方案 20
7.1施工顺序及主要机具： 20
7.2平面布置： 21
7.3安装技术措施及技术交底 21
8.塔吊安全施工方案 32
9.施工安全事故应急救援预案 32

1.工程概况
1.1相关单位名称
工程名称:xxxxxx物流园项目一期工程
建设单位：重庆仓储服务有限公司
施工单位：绵阳建设股份有限公司
设计单位：中机中联工程有限公司
监理单位：重庆大地建设监理有限责任公司
2.1工程概况
工程建筑面积共62811.26平方米，建筑工程设计使用年限50年，抗震设防烈度6度。主要结构类型，仓库为单层门式钢架结构，辅助配套用房为框架结构。建筑地点位于重庆市璧山工业园区。本工程主要分为：A-1、A-2、A-3物流库房，辅助用房及室外工程。
2.施工组织管理
2.1项目管理机构框图

2.2安全保证体系
2.2.1 安全与文明施工组织保证体系
认真贯彻公司的有关安全工作的规定和规程，贯彻执行各级安全生产岗位责任制。成立以项目经理为首的安全与文明生产领导小组，根据该工程的特点设专职安全员，各施工班组设兼职安全员，建立一套完整有效的安全管理体系。见下图。安全组成员由项目经理、副经理、专职安全员、工号负责人、班组长等组成。项目经理是工程项目施工安全第一责任人，具有安全管理资质的专职安全员负具体管理责任。
安全与文明施工保证体系框图

2.3 项目部主要管理人员岗位职责
a.项目经理部经理职责：
——负责组建xxxxxx物流园项目一期工程项目经理部，建立组织管理体系。
——认真贯彻国家和上级有关部门的政策、法规及企业制定颁发的各项规章制度。
——负责组织审定xxxxxx物流园项目一期工程项目施工组织设计、安全措施、质量计划。
——根据工程项目的特点，及时调配项目的人、财、物。
——对工程项目的进度、质量、安全、成本全面负责。
——参加xxxxxx物流园项目一期工程的高层例会，协调与各部门的关系。
——负责项目经理部的日常行政管理工作。
——负责对工程进行经济活动分析。
b.项目经理部副经理职责：
——协助项目经理组织工程正常施工。
——负责工程项目的施工组织设计、工程进度计划、安全生产及质量保证措施的实施。
——负责工程项目的进度、质量、安全及现场文明施工等管理。
——负责组织编制劳动力、材料、构件和设备的使用计划并落实。
——协调与外单位之间的关系，做好人力、物力和机械设备的调配与供应及时解决施工中出现的问题。
——协助项目经理组织工程例会，并对工程进行检查、考核。
c. 专职安全员职责：
——协助项目经理抓好安全工作，对施工安全具体负责。
——每周组织一次联合安全检查；每天进行工地巡查。检查安全措施和安全标准化作业的实施情况，发现问题，立即督促整改。
——参与安全技术交底工作。
——发现危及职工生命安全的重大险情，有权下达停工令，然后报告项目经理。
——协调各作业体在设置安全设施或交叉作业时的矛盾。
——负责督促隐患整改和进行违章考核。
——做好有关安全会议记录，负责各种安全管理资料的立卷工作。
2.4 安全管理制度
2.4.1项目部安全组实行定期安全例会制度
a. 每周必须召开1次安全例会，例会主要内容有：
b. 分析上周安全形式，查找安全工作中的主要问题；
c. 通报上一时段隐患整改和违章考核情况；
d. 布置近期安全工作重点和防范措施；
e. 协调各作业体之间交叉作业和配合关系，解决相互矛盾；
f. 安排文明施工事宜；
2.4.2 安全检查制度
a. 建立施工方案安全技术交底制度。编制分项工程施工方案时其中必须编制安全技术措施且应进行交底讨论，审批安全技术措施必须符合实际针对性强的原则。
b. 项目经理部每月组织一次专业施工单位参加的联合检查，各专业施工单位也必须每半月组织一次本单位安全检查。班组安全员应在施工过程中随时对安全操作，安全措施进行检查，发现隐患及时整改。项目部安全员负责日常安全检查及重点项目跟踪检查。安全检查做到全面全员全过程控制，隐患整改率为100%。
c. 对各施工单位人员、作业班组人员一方面通过签订明确了双方的责、权、利的安全合同(协议)，另一方面加强对其进行监督检查等管理活动的开展：其施工方案、安全预测对策表、技术交底记录等有关方案资料进行检查；
d. 不定时地到施工现场进行检查，并严格按有关协议条款进行考核。
2.4.3 落实五项制度
a. 安全岗位责任制
项目经理——工程安全第一责任人
项目总工程师——工程安全技术第一责任人
安全负责人——工程安全具体管理责任人
施工队长——安全技术具体管理责任人
班组安全员——班组安全具体管理责任人
班组长——安全技术实施、过程管理责任人
b. 确认制
机具可靠性——设备员负责执行
现场吊点可靠性——班组长负责执行
安全技术措施到位性——安全负责人负责执行
安全技术交底到位性——班组长负责执行
歇复岗人员安全教育到位性——公司安全员、班组长负责执行
特殊作业人员资格——安全负责人负责执行
设备操作人员资格——安全负责人负责执行
作业环境、作业人员安全状况——班组长负责执行
c. 联保互保制
同工联保；同班联保。互相监督，互相保护。
各班组长负责按规定要求将班组人员结成一对对联保互保对子，并报安全员审批存档。
d. 旁站制
安全管理人员应是第一个到达施工现场、最后一个离开施工现场的人。
e. 日清制
当日事当日毕，施工现场每天清理干净，保证安全通道始终通畅。
2.4.4责任事故处罚制度
有违反规定、酿成事故者，严格按照有关法规文件执行，进行主要责任、相关责任追究相关部门予以经济行政或刑事处罚。
2.5确保工作机制有效运行的措施
2.5.1 项目部是代表公司对工程实施日常管理的机构，项目经理代表公司经理行使权力，该工程项目经理和技术负责人将由公司经理直接任命。项目部其它成员将根据双向选择择优录用的原则由项目经理决定。成立以项目经理为首的一级工程项目部，取消中间环节，把项目部的工作重心移到基层，移到班组，移到各工序中，这样有利于统一管理，统一指挥，统一调度，防止互相推诿、扯皮，提高工作效率，充分发挥各职能人员的能动性，有利于各项施工管理目标的全面实现。
2.5.2 为了确保工程各项管理目标和项目部的各项工作自始至终处于受控状况，一方面，项目部必须定期(每月一次)向公司书面汇报当月的工程进度、质量、安全、成本完成情况，存在的问题及处理情况，下月的形象进度、质量、安全、成本计划和对公司的要求。对突发事件：如重伤事故、重大质量事故等，必须立即向公司汇报。按公司的规定兑现经济政策，奖罚过硬。
2.5.3 实行目标管理，进行目标分解，落实责任制
按照单位工程及分部分项工程落实到各责任部门和人员。从项目的各部门到班组，层层落实，责任明确，制定措施，从上到下层层开展，使全体员工在生产的过程中从严求实的工作质量、用精心操作的工序质量，一步一个脚印的去实现质量目标。
2.5.6 加强监督检查和考核工作。各方面的检查都应有相应的文字记录，制度健全，考核时做到有凭有据，奖惩分明。
3 主要的防护措施
3.1基槽（坑）防护
xxxxxx物流园项目一期工程基槽（坑）开挖后，根据地质情况，±0.00米以下均为回填强夯层,基槽（坑）开挖深度在6米-12米左右，采取旋挖机挖孔，开挖后及时用钢管灯笼架维护，并设置醒目警示标志。
3.2脚手架工程
（一）外脚手架
倒班楼、辅助用房结构及外墙装饰施工时搭设双排外架，外架立杆置于混凝土地面上，落于土上的立杆下端垫50厚木板，立杆排距1.2米，纵向间距1 .5米，步距1.8 米并与柱抱箍拉接。操作层满铺竹跳板，跳板宽度不少于4快，跳板头扎牢不得有探头跳和瞎跳，操作层外设置900高护身栏杆。外挂细目尼龙安全网。内排立杆距墙面450mm，小横杆端头距离墙面150mm,外架与框架柱每层用脚手架钢管连接不少于一道，每一面架外面两端及中部设全高剪刀撑。

安全保证措施及注意事项
——安全是外架施工作业的重点和中心，所有施工人员必须牢固树立“安全第一”的思想，在管理上必须做到作业前的安全交底，班前的安全讲话。确定各项目各工种的安全责任人，作业监护人，，以方案为依据，制度为准绳进行施工作业。
——严格执行“三件宝”制度，令行禁止，统一指挥，认真遵守安全技术操作规程。发现隐患立即整改，决不允许有违章、违规和对高空作业有威胁的瞎指挥现象出现，杜绝一切高空坠落和人身伤亡事故发生。
——外架的承重为均布荷载，限定荷载为1000N/ m2，转角处载荷为500N/ m2，转料平台载荷为500N/ m2。
——须在高空进行焊割作业时，须用薄钢板接住金属溶渣，避免火灾发生。
（1）卸料平台的搭设见下图。
(2)钢筋房安全防护棚的搭设见下图

（二）里脚手架
本工程的里脚手架采用活动脚手架支撑体系。
3.4通道口、楼梯口、临边洞口的防护
3.4.1通道口的安全防护
3.4.2楼梯的安全防护
3.4.3临边洞口的防护

4. 施工总平面布置
4.1 施工总平面布置原则
施工总平面布置由项目部统一规划、统一监督管理，各专业施工队负责具体实施和日常管理。
施工总平面布置应掌握合理性原则：能在现场布置的则布置在现场，不能在现场布置的则在场外。现场生产设施应尽可能就近布置,不应舍近求远，增加二次转运费用。
4.2施工总平面管理
4.2.1严格按照建设部颁发安全文明施工规定，按照设计图纸一次性成型永久性围墙做为施工围挡，并写安全文明标语，做到围墙美化、彩化。在现场进出口位置设门岗、门庭，并布设一个车辆冲洗场。
4.2.2现场内严禁乱搭、乱建，施工作业用料堆码整齐，保证现场整洁，临时电源不乱拉、乱接，严格尊守现场用电制度。
4.3施工总平面布置图
施工总平面布置图见附图
5.安全保证技术措施
根据本工程特点：安全防护的主要对象有：高处坠落、物体打击、垮塌、触电、交通、设备事故、防火、防爆。除需要认真贯彻执行有关安全生产规章制度、落实安全生产责任制外，还需要采取必要的安全技术措施，才能防患于未然。
5.1防高处坠落
5.1.1根据作业种类选择合适的安全带，凡在2m及2m以上的高处作业的必须系好安全带。
5.1.2凡在4m及以上的在建工程施工，必须支安全网。
5.1.3在建工程的临建设施、设备、未装栏杆的平台及槽、沟、坑等都要根据具体情况做好防护，深度超过2m 靠近人行道的必须设防护栏杆，夜间设红灯示警。
5.1.4高处作业必须设置防护措施，并符合JGJ80—９1《建筑施工高处作业安全技术规范》的要求。按照GB3608—83《高处作业分级标准》实行三级管理。
——2～5m为一级管理，由专业工班长负责；
——５～15m为二级管理，由专业施工负责人负责；
——15m以上为三级管理，由项目经理负责。
a.项目部施工负责人对该工程的高处作业安全技术负责，安全防护设施应由项目部负责组织验收，因工作必需临时拆除或变动安全防护设施时，必须经项目部施工负责人同意，并采取相应的可行措施。
b.各工种进行上下立体交叉作业时，不得在同一垂直方向上操作；作业时，上下层间应隔离。
c.脚手架的搭设必须符合安全技术规程的规定。并经有关技术人员检验合格后方可投入使用。
d.移动式梯子，梯脚底部应坚实，上端应有固定措施，立梯工作角度以75°±5°宜。不得有缺档和垫高使用。拆梯使用时上部夹角35°～45°为宜。并有可靠的拉撑措施；禁止二个人同时上梯作业。
e.安装管道时必须有已完结构或操作平台为立足点，严禁在安装中的管道上行走。
f.雨天和雪天进行高处作业时，必须采用可靠的防滑、防寒和防冻措施。高耸建筑物应设置避雷设施。遇有六级以上强风、浓雾等恶劣气候不得从事高处作业，强风暴雨后，应对高处作业设施逐一进行检查，发现有松动、变形、损坏等现象，应立即修理完善。
5.1.5进入高空或其它作业面时应排除作业面不安全因素方可作业。
5.1.6高空作业人员均应配备防滑鞋、工具袋、安全带、安全帽并应正确使用。
5.1.7脚手架搭设前要有设计方案和安全技术交底，搭好应验收。
5.1.8严格按规定选择杆件、零配件，按规定与构筑物连接，铺设脚手板，支设安全网和设置防护栏杆及马道。
5.2防物体打击
5.2.1高空作业所用材料、成品、半成品均应堆放平稳，工具应随手放工具袋内；传递物件禁止抛掷，禁止向下丢弃任何工具、材料、建筑垃圾等。
5.2.2垂直交叉作业，必须采取有效的安全隔离措施。
9.2.3凡进入施工现场人员必须正确佩戴安全帽。
9.2.4各类施工、加工机具自身的安全保护装置必须齐全有效。
9.2.5作业人员高空使用工具时，为防滑落，应用绳子将工具系牢，牢挂在固定构件或人体上。
9.2.6拆除时要清理脚手架上的杂物，设置警戒范围，自上而下地拆除不许上下同时拆除作业。
5.3防止垮塌
挖孔桩遇软弱土层，应按照设计作好护壁，脚手架及操作平台上的施工荷载严格执行规定，严禁超载使用，架上转料平台应进行结构设计。
5.4防触电
5.4.1施工现场临时电线路、设施的安装和使用必须符合建设部颁发的《建设工程施工现场供用电安全规范》（GB50194—93）的规定，具体要求如下：
a.在建工程（含脚手架）的外侧边缘与架空线路最小安全距离为：1KV以下为4m、1～10KV为6m。实际距离小于安全距离时，必须按规定采取防护措施，增强屏障，并设醒目的警告标志。
b.起重机的任何部位和被吊物的边缘与10KV以下架空线路的边线距离不得小于2m。
c.施工现场专用中性点接地的电力线路，必须实行三相五线制，如引入的电源为三相五线制时，在引入的第一级开关的零线端子处，做好重复接地，工作零线和保护零线同时从重复接地处引出，重复接地电阻值不大于10Ω。
d.施工配电系统按施工组织设计要求设总配电箱，分配电箱，开关箱，实行分级配电，开关箱必须装漏电保护器。（漏电保护器应符合GB6829—86标准）。
e.导线穿墙、坑、洞、棚或过路时应穿管保护，严禁乱拉乱扯把线等。
f.当施工现场临时用电与甲方共用一供电系统时，要根据甲方的要求做保护接零或作保护接地，严禁一部分接地另一部分接零。
g.挖孔桩操作时，潮湿场所、金属容器内不得超过12v，露天装设的灯具，其灯口和开关要使用防水灯具，与地面的间距不小于2.5m，碘钨灯具应在3m以上，电线固定可靠，不得靠近灯具。
h.职工宿舍、工具房照明及施工用移动式照明采用低压安全电源。
i.手动开关电器只许用于直接控制照明电路和容量不大于5.5kw的动力电路，对于容量大于5.5kw动力电路，应采用自动开关电器或降压起动装置控制。
j.低压干线的架设、配电箱、熔丝等 要根据现场条件，依据规程规范进行布置，应设在干燥、通风、操作方便及常温场所，露天应有防雨设施。
k.施工周期较长，用电设施较多的工程要有电气设计。
5.4.2手持电动工具应选用Ⅱ类电动工具，并装额定电流不大于15mＡ，动作时间小于0.1s的漏电保护器，若使用Ⅰ类工具时还应作保护接零。露天潮湿场所金属架上，严禁使用Ⅰ类手持电动工具。
5.4.3电焊机一、二次应用接线并加罩防护，二次线应用线板、线鼻子接牢，露天存放应有良好的防雨、防潮设施。
5.4.4潜水泵、水泵、打压泵等均应有保护接零，塔吊应有防雷接地装置。
5.5防火、防爆
5.5.1空气压缩机空气泵的安全阀、压力表、调节器、温度表、电流表必须灵敏可靠，指示正常，空压机应由有证人员操作。
5.5.2气瓶应有防震圈、安全帽，存放地点有明显标志，并有防火防爆措施。
5.5.3可燃与助燃气瓶安全距离应大于5m，与作业距离大于10m。
5.6防设备、交通事故
起重吊装
施工机械应按照施工总平面图规定的位置线路设置，不得侵占场内道路。施工机械进场安装后需经过安全检查，合格后方能使用。起重符合GB6067—85《起重机械安全规程》规定，确保安全限位装置齐全有效。超限吊装设备应制定切实可行的吊装方法和技术措施，保证吊装安全。
a.起重机严禁超载吊装，满载工作时，左右回转范围不得超过90°,严禁横吊，以免倾翻。较大型设备的吊装及场地窄小，障碍严重的起重作业要编制施工方案，安全技术保证措施要可靠详尽。
b.电动卷扬机应安装在视野宽阔，距起吊物15m以外的位置。固定必须牢固，防止吊物时产生倾复与滑动尾部的封绳必须正确的锁固在锚桩上。
c.手拉葫芦吊钩、链条等主要受力件不得损坏。提升过程中，拽动手拉葫芦链条用力应均匀和缓，禁止用力猛使链条跳动或卡环。
d.千斤顶必须放在结实可行的基础上，防止重物滑动。每台起重能力不得小于载荷的1.2倍，顶升高度不得超过有效顶程。
e.各种起重机械按规范规定配备可行有效的安全装置。
f.严格遵守“十不吊”：斜拉斜挂不吊；超负荷或物体重量不明不吊；安全装置失灵不吊；捆绑、吊挂不牢或不平衡不吊；指挥信号不明、光线暗淡、视物不清不吊；吊件带棱角、缺口无措施不吊；吊件上有人或添置物不吊；吊件埋在地下、重量不清或未采取措施不吊；氧气瓶、乙炔瓶等具有爆炸性物品无防护措施不吊；露天作业六级以上大风不吊。
g.起重吊装设专人指挥，指挥工具、信号统一。
5.7季节性施工
a加强暴雨过后对模板支架的观测，发现变形、沉降等异常情况，及时采取补救措施，以防发生安全、质量事故。
b炎热夏季采取防暑降温措施。
c施工作业人员作好防暑降温工作。
d在每户作业人员的宿舍安电风扇，让作业人员下班能休息好。
e向职工发放防暑降温药品，作业人员中暑后能及时得到医治。
f制定夏季工作时间，避开中午高温天气。
g机具：所有工程机具都放到室内，如因现场需要放在室外的，也要搭棚避免阳光直射。
6. 确保文明施工的技术组织措施
6.1贯彻执行国家、重庆市关于建筑安装工程文明施工管理办法。
6.2成立以项目经理为首的文明施工领导小组，对施工人员进行文明施工教育，加强文明施工意识。每周进行两次现场文明施工检查，项目部按公司下发《安全文明生产奖惩条例》进行考核。
6.3对施工现场实行分片包干制度，划分管理区域，建立责任区，规定职责范围，确认负责人，并落实文明施工责任制。
6.4严格按建设单位的要求进行施工平面布置和施工围墙的立面设计，同时针对该工程的特殊性配合有关单位制作精美的项目大型广告牌、大型工程透视图和公益广告。批准后按施工平面布置图进行大临布设，合理使用场地，认真听取和尊重建设单位、监理方意见，大临搭建整齐规范化，搞好环境卫生，环境保护制度化。
6.5施工现场采取规范化管理，在现场醒目处设置施工标牌。各种设备、材料按计划进场后，必须按施工平面图布置分类堆放，并设置标牌。
6.6做好成品保护工作，保护上工序已完工程的成果。如确实施工需要，需在已完工程上作业时，应事先报告，经批准同意后才能实施。
6.7加强施工项目“旁站管理”和“日清制度”，建立定期检查、评比制度，把文明施工作为考核作业队的考核指标并坚决落实。
6.8施工区域实行封闭施工，设置门岗，派专人值班，并维护场内的交通。
6.9进场前与建设单位和当地居民管理单位取得联系，在公安和环保部门指导下，订立协议，明确各方权利和义务，注意处理好工地人员与附近居民、群众的关系，建立和协的群众关系，营造和睦，团结的工地生活气氛，尽可能地减少治安事件的发生。
6.10组织场容清洁队，专门负责生产区、生活区的清洁卫生工作。生活、生产的垃圾及时运出场外；装运物应预先浇水湿润，进行湿式作业，垃圾出场采用封闭式灰斗或用毡布覆盖。场内道路指定专人适量洒水，减少扬尘，保持良好的现场环境。生活区的工人宿舍、食堂等场所要经常打扫，定期消毒，栽花种草，美化生活环境。
6.11加强劳动保护，合理安排作息时间，配备施工补充预备力量，保证作业人员有充分的休息时间。
6.12施工管理人员在和建设单位、监理单位、设计单位及其他有关管理单位交往中，做到礼貌待人；遇有分歧意见，应保持平心静气地协商解决。
6.13 环境保护及防止扰民
遵守国家和地方有关控制环境污染的法律和法规，采取必要的措施防止施工中的燃料、油、沥青、化学物质、污水、废料和垃圾等有害物质对河流、池塘的污染。防止扬尘、噪音和汽油等物质对大气的污染，并且采取科学和规范化的施工方法，把施工对环境的影响减少到最低程度。
由文明施工领导小组对施工场内文明施工负责监督、管理。为减少对周围环境的污染，出入施工现场的车辆必须清扫干净，现场的建筑垃圾及废料必须及时清理到指定地点堆放，以保证施工现场的清洁和施工道路的通畅，无积水。
(1).污水
入口处设置冲水装置，对出现场的车辆进行冲洗，防止施工运输车辆带泥上路，影响市政道路的清洁和环境卫生。施工现场内的生活污水和生产废水经沉渣池沉淀后，才能排入市政下水道。
(2).粉尘
a.施工前做好施工道路的规划和布置，采用临时道路、基层要夯实、路面要硬化、随时洒水减少道路扬尘。砼搅拌场地面做混凝土地坪硬化处理，并设置排水沟和集水井。
b.土石方开挖时应配合洒水，减少扬尘污染。
c.散水泥和其他易飞扬的细颗粒散体应尽量安排在库内存放，运输和卸运时应加盖彩条布，防止遗洒飞扬，以减少扬尘。
d.施工现场的建筑垃圾要及时清运，清运时应遮盖或适量洒水以减少扬尘。
(3).噪音
a.人为噪声的控制措施
施工现场提昌文明施工，建立健全控制人为噪声的管理制度，尽量减少人为的大声喧哗（特别是深夜施工），增强全体施工人员防噪声忧民的自觉意识。
b.强噪声作业时间的控制
进行强噪声作业的，严格控制作业时间，特殊情况需连续作业的（或夜间施工）应尽量采取降噪措施，事先做好周围群众工作（安民告示）并据工地所在区环保局备案后方可施工。
c.强噪音的降噪措施：
牵扯到强噪声的成品、半成品加工、制作，应尽量在工厂或其他居民稀少处进行。减少因施工现场加工制作产生的强噪声。
尽量选用低噪声或备有消声降噪的施工机械，施工现场的强噪声机械（如电锯、电创、砂轮机、切割机、柴油发电机等）设置封闭的机械棚，并配置消声器，以减少强噪声的扩散。
d.加强施工现场的强噪声监测
为加强施工现场的环境噪音的长期监测，采取专人监测，专人管理的原则，凡超过《施工场界噪声限值》标准的，要及时对施工现场噪声标的有关因素进行调整，达到施工噪声不忧民的目的。
(4).光
夜间照明灯具尽量把光线调整到施工现场以内，严禁把强光源辐射到附近楼寓。
7.施工用电安全方案
7.1施工顺序及主要机具：
1.施工程序：为了更好配合基础及结构施工的需要，本工程采用顺序法施工，其主要工艺流程如下：
配电干线敷设 电缆敷设
总配电柜安装 分配电源箱安装 设备控制箱及照明配电箱安装 设备安装 设备检查接线
灯具安装 检查接线
电气调试 交付使用
2.主要施工机具：
3.施工临时用电计划
按钢筋混凝土主体结构正常施工过程中，装饰及安装工程穿插进入时，作为施工用电高峰期计算。
用电量计算
施工用电量根据主要施工机具用电量进行计算，施工高峰期，用电量计算如下：
电动机总功率：∑P1＝115KW
焊机总功率：∑P2＝17KW
生产照明用电量：∑P3＝30KW
生活用电量：∑P4＝15KW
根据现行建筑施工手册“施工组织设计与进度管理”的有关规定
总用电量P＝1.05～1.10(K1∑P1/cosψ+ K2∑P2+ K3∑P3+ K4∑P4)
因此，用电量如下：
P＝177(KW)
其中：K1----需要系数，根据电动机数量取0.6
K2----需要系数，根据电焊机数量取0.5
K3----取0.8 K4----取1.0
cosψ----功率因素，最高为0.75～0.78，一般为0.65～0.75 ；取0.75
7.2平面布置：
现场高压线路采用埋地和架空电缆：详见施工组织设计总平面布置图和临时施工用电专项施工方案。
7.3安装技术措施及技术交底
(一)配电柜（箱）的安装
1． 为了保证安装的准确性，安装前应测量好安装 的位置。
2． 配电柜（箱）的安装参照《建筑电气安装工程图集》其中落地式参照JD3-007，贴墙安装参照JD3-006安装；
3． 箱体及支架均应可靠接地。
（二） 导线及电缆敷设
1、管内穿线的技术要求
⑴穿入管内绝缘导线的额定电压不应低于500V；管内导线不得有接头和扭结，不得有因导线绝缘不好而增加的绝缘层。
⑵不同回路、不同电压、交流与直流的导线，不得穿入同一根管子内。但以下几种情况例外：
1)电压为50V及以下的回路；
2)同一台设备的电动机回路和无抗干扰要求的控制回路；
3)同一交流回路的导线必须穿于同一钢管内；
4)照明的所有回路；同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于8根。
⑶管内导线的总面积（包括外护层）不应超过管子内截面积的40%；
⑷穿于垂直管路中的导线每超过下列长度时，应在管口处或接线盒中将导线固定，以防下坠：
1) 导线截面50mm2及以下为30m；
2) 导线截面70～95mm2为20m；
3) 导线截面120～240mm2为18m；
⑸导线穿入钢管后，在导线的出口处，应装护线套保护导线；在不进入箱、盒内的垂直管口，穿入导线后，应将管口作密封处理；
⑹管内穿线导线线芯允许最小截面应符合规定。
2、电缆敷设的技术要求
⑴电缆通过下列地段时，应采用有一定机械强度的保护措施，以防电缆受到损伤，一般用钢管保护。
1)引入、引出建筑物、隧道，穿过楼板及墙壁处；
2)通过道路、铁路及可能受到机械损伤的地段；
3)从沟道或地面引至电杆、设备、墙外表面或室内人容易碰触处，从地面起，保护高度为2m。
保护管理人地面的深度不应小于150mm，埋入混凝土内的不作规定，伸出建筑物散水坡的长度不应小于250mm。
⑵电缆在下列位置时应留有适当的裕度：
1)由垂直面引向水平面时；
2)保护管引入口或引出口处；
3)引入或引出电缆沟、电缆井、隧道处；
4)建筑物的伸缩缝处；
5)过河的两侧；
6)接头处；
7)架空敷设到电杆处；
8)电缆头处。
裕度的方式一般应使电缆在该处形成倒Ω形或O形，使电缆能伸缩或者电缆击穿后锯断重作接点。
⑶电缆保护管在30m以下者，管内径不应小于电缆外径的1.5倍；超过30m以上者不应小于2.5倍。
⑷电缆安装敷设过程中，不得使电缆受到损伤，如有则应重新进行试验。
电气设备的测试
⑴从事电气测试的人员应熟练掌握电工原理，并能熟练掌握常用电工测试仪器仪表的使用调校及电控元件和电气设备的基本性能，对一般的变配电系统、电气传动系统和电气控制系统应有全面的了解，同时应具备一定的电气安装与电气安全技术，且具有高度的职业责任感。
⑵准备仪器仪表和工具材料，并保证使用的仪器仪表处于良好状态，且具有周期内的合格检定证书，工具无损，材料合格。
⑶经测试调整不合格的元件不得再使用，更换后应做同样试验。
⑷系统通电操作，应在各单体设备、元件试验合格及线路绝缘经测试达到要求后的情况下进行。
⑸调整试验完后，应复查所有端子连接处，折开的应重新接好，应保证良好的接触。
电气接线
⑴复核送出回路，并测试其绝缘电阻。接线前必须复核回路的编号、规格、根数是否正确，同时应复测其绝缘电阻应符合要求。
⑵经复核确认正确的回路应即与设备连接，复核一个回路，便连接一个回路，不会发生错误。
⑶所有回路与设备的连接，必须采用正确方法，连接要紧密可靠，严禁非正确连接。
⑷与设备的连接，必须有平光垫和弹簧垫或锁母装置，所有的紧固件与附件均应镀锌或镀铜。
⑸连接时导线或电缆的余量要适中。
⑹导线应用黄绿红塑料带包扎或塑料管套入。
⑺接线必须正确无误，并经对照图样核对。
（五）送电试车及试运行
⑴组织学习图样、资料、说明书等技术文件；对照系统图核对主要的规格、型号、回路个数、负荷性质及类别、起动方式、容量等；补设各种标志、标牌、信号指示等，清除电动机外壳及其它电器上的杂物。
⑵测量和检查所有回路和电气设备的绝缘电阻，各种送电及试车有影响或危害的障碍物、杂物等。测量系统的接地电阻应符合要求。
⑶巡回检查所有的电气线路。
⑷检查系统电源总开关和各分路总开关（如空开、熔断器）应正常；并准备各种规格型号的熔丝或熔片。
(六)安全技术措施及技术交底
1)开工前或作业前应检查使用工具、安全用具、防护用品以及仪表等，不妥之处应提前处理；仪表应有周期检定证书并在周期之内；扳手、榔头、锯弓等应放在工具袋带到现场；
2)用铁锯弓锯割管子或型钢时，应将管子或型钢夹在固定的压力钳中，管子不得使用平虎钳或台钳。管子或型钢两端应垫平或托起，以免切断时掉落伤人。锯割时，锯条的锯齿向前方向和锯割推力的方向一致，用力不宜过猛，压力不宜过大，以免锯条折断伤人。两人操作时，应步调一致，避免操之过急，管口毛刺应及时消除。
3)用电动无齿锯锯割管子或型钢时，应将其和锯盘垂直放置，手压锯盘下降时应缓慢，并戴防护眼镜。钢材放置根数不宜超过两根，钢材两端也应垫平，并用卡具卡死。
4)用套丝扳子套丝，操作者应站立在套丝扳子垂直的两侧，防止扳动悍击伤头部或滑脱伤人，并随时检查扳机和压力挂钩是否扣紧，防止滑机。操作时两人要相互呼应，同时用力，松档要缓慢。取下套丝扳子一定要将其直立于案子旁边并放稳，以免倒置伤人。管口毛刺应清除，清除毛刺或打喇叭口时要戴防护眼镜。
5)丝扣接管时，应用管钳子将管卡紧，缓慢用力拧紧，不得用锤胡萝卜。管钳子扳动时不得用套管加长手柄操作，避免扳脱伤人。大管丝接时，操作人员身后不得站人。任何时候管钳子、活扳子不准代替手锤。
6)在建筑物上剔槽打眼，必须锤把结实，无松动，錾子无飞刺。操作时应戴手套和眼镜，操作的下方和墙的后面不得有人。用冲击钻、电锤在建筑上开孔，应使钻和建筑物开孔面垂直；使用射钉枪时，应用肩头顶住手柄并使其和墙垂直才能扣动扳机，墙后严禁站人。任何时候射钉枪口不准对人，射钉及子弹应专人严格管理。
7)清扫管壁、穿带线、穿导线时，操作双方要一呼一应，有节奏进行，不要用力过猛，以免伤手。任何时候都不准眼对管口用嘴吹管口。当穿线拉不动时切忌用猛力拉曳，应将导线退回查明原因再穿线。
8)削线头时刀口要向外，左手应戴手套垫在线下缓慢削去，将绝缘层削切成斜坡式，整体为锥型为好，不得用刀口按导线外皮圆周削切，以辟损伤线芯。二次回路接线时用剥线钳削线头。
9)蹬梯作业不得站在最高台阶上，梯脚、凳脚要有防滑措施，人字梯或凳下部应有两扇之间的连接装置（铁链或铁丝），所有蹬高用具包括脚扣，使用前应先检查，确认无破损时才能使用。蹬高用具一般不得外借。
10)敷设地极板时，一般用大锤砸，要稳、准，防止飞锤；扶地极的人要站在侧面，不得摇晃，尽量远离地极；操作者应由有经验的人进行，不得开玩笑、嬉闹。
11)电缆敷设时，电缆盘上的电缆端头应绑扎牢固，才能滚动电缆盘。施放电缆应选择坚实平坦地面支撑电缆轴，放线架和千斤顶应转动灵活，电缆轴架起落必须保证端面圆盘垂直地面，不得倾斜，而卷筒的轴线应与地面平行，转动时按卷动电缆的反方向缓慢转动，切忌拉倒支架。木盘依据扳拆除后要集中堆放，以免钉子扎脚。
12)电缆敷设应统一指挥，速度不宜过快，敷设至拐弯处时，应站在外侧操作，在穿过墙沿、沟口、管口、隔层等时应距其口外以外 1m以上操作。在电缆沟敷设时应先将沟内杂物清除干净，应将敷设途径的障碍拆除。
13)送电前，对所有安全用具、测量仪表、操作工具进行详细检查和试验，保证绝缘良好、安全可靠，并准备好消防器材和医务救护工作。主要有高压绝缘拉杆、绝缘靴、绝缘手套、绝缘垫、高压验电器、绝缘电阻测试仪、万用表、试电笔、钳形电流表、携带式接地线、熔腊片等，必要时应电业部门出示的试验报告、计量部门的检定证书。消防器材应有四氯化碳灭火剂、干粉灭火剂、二氧化碳灭火剂、一溴甲烷（1211）灭火剂等。
14)送电前应熟悉系统，严格遵守送电程序和规则，并准备好通信工具。先拆除临时保护地线，检查系统有无不妥之处。停电和送电操作应有负责人签发或发布操作命令，经系统前后、送电方和受电方联系并确认无误、准备工作完毕后方可操作。送电操作程序是先总闸后分闸，先隔离后负荷。合一级检查一级，逐及合闸逐级检查。停止操作程序是先分闸后总闸，先负荷开关后隔离开关或断路器，任何情况下严禁带负荷拉隔离开关。送电或停电的回路应在该回路上挂标志牌，避免误操作，并有专人看管，非工作人员一律禁止入内。操作时应两人进行，一人操作，一人监护，万万不可忽视，遵守先验电，后操作的程序，切忌盲目操作。切记高压验电器验电时不得接触高压带电部位。
15)装好的配电柜、控制柜，盘不得随意通电，如必须使用，应经有关部门同意并检查合格方可使用，然后挂好警告牌。各类开关和熔断器更换时不得随意更换规格，应按原规格更换，禁止用金属丝代替熔断器的熔体。当电路出现跳闸、熔体熔断、保护继电器动作时应查明原因，然后才能重新合闸起动，严禁盲目合闸。
16)电气设备发生故障后，检查前必须拉闸或取下熔断器，并用验电器试验，确认无电时方可进行检修，必要时要挂标志牌并有专人监护，或者有临时接地装置。修复后应先试验控制电路，然后盘车，并摇测绝缘电阻合格后才允许重新起动。
17)一般不允许带电作业，必须带电作业时应经上一级部门批准并有人监护，操作人员应具备带电作业的技能，必须穿戴相应电压等级的绝缘防护用品，使用相应电压等级的绝缘工具。
监护人员应具有带电作业经验，任何情况下都能看到操作者的每一部位，夜间作业必须用多只手电照明或有充分的常电照明。
18)施工用的临时电气线路应严格遵守GB50194-93和JGJ46-88的规定，不得随意乱拉电气线路。三相四线低压线路应在3.5m以上用绝缘物架设，严禁用金属丝绑扎、掀拉。接头要牢固，绝缘导线接头的位置相与相、相与地应错开150mm以上，并用绝缘带包好。多芯橡皮电缆、防水线剥线口处要加厚绝缘层，甩头不要太长。室外闸箱应有防雨措施，距地坪应在1.4m以上。临时用电宜用三相五线制，电动工具应在漏电开关保护，并有良好的接地。在金属构件上，潮湿地段，夜间作业等易触电的环境中，照明一律使用安全电压，即36V及以下。临时供电的变压器应设在杆上或变台上，并设置围栏，接地电阻应在4Ω以下，高压侧至少应有跌开式熔断器，避雷器保护，低压侧应有熔断器或空气开关保护。近5m以内不得堆放杂物，必要时应有专职电工维护运行。主要干线和重要支线，必须按正规线路安装。临时线路长度不宜超过500m，与建筑物、树木或其它导线路距离不得小于2m，跨越马路时高度不得低于6m，
