临时用电安全监理交底.doc

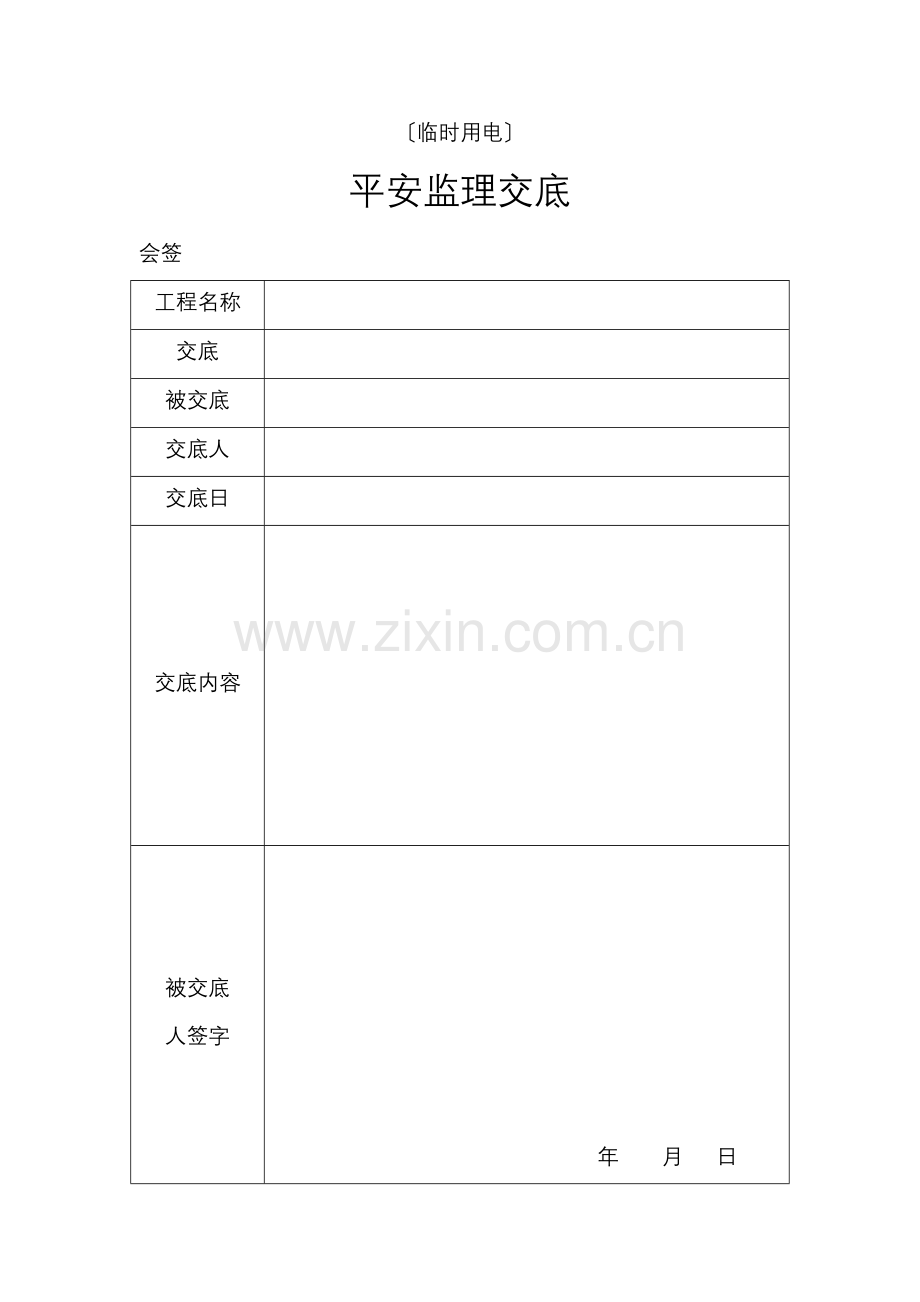

〔临时用电〕
平安监理交底
会签
工程名称

交底

被交底

交底人

交底日

交底内容

被交底
人签字

年 月 日

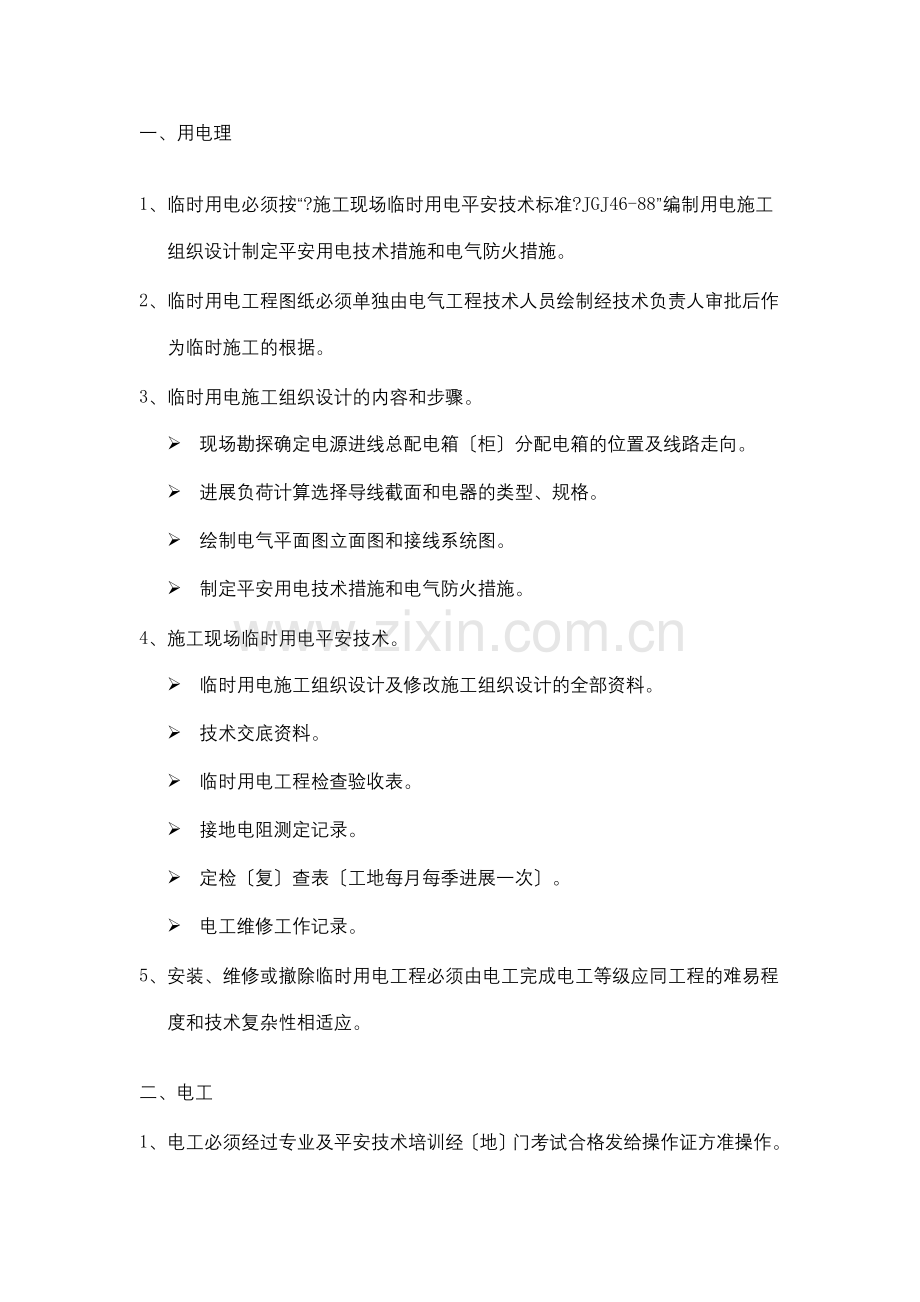

一、 用电理
1、 临时用电必须按“?施工现场临时用电平安技术标准?JGJ46-88”编制用电施工组织设计制定平安用电技术措施和电气防火措施。
2、 临时用电工程图纸必须单独由电气工程技术人员绘制经技术负责人审批后作为临时施工的根据。
3、 临时用电施工组织设计的内容和步骤。
Ø 现场勘探确定电源进线总配电箱〔柜〕分配电箱的位置及线路走向。
Ø 进展负荷计算选择导线截面和电器的类型、规格。
Ø 绘制电气平面图立面图和接线系统图。
Ø 制定平安用电技术措施和电气防火措施。
4、 施工现场临时用电平安技术。
Ø 临时用电施工组织设计及修改施工组织设计的全部资料。
Ø 技术交底资料。
Ø 临时用电工程检查验收表。
Ø 接地电阻测定记录。
Ø 定检〔复〕查表〔工地每月每季进展一次〕。
Ø 电工维修工作记录。
5、 安装、维修或撤除临时用电工程必须由电工完成电工等级应同工程的难易程度和技术复杂性相适应。
二、 电工
1、 电工必须经过专业及平安技术培训经〔地〕门考试合格发给操作证方准操作。
2、 电工应掌握用电平安根本知识和所有设备性能。
3、 上岗前按规定穿戴好个人防护用品。
4、 停用设备应拉闸断电锁好开关箱。
5、 负责保护用电设备的负荷线保护零线〔重复接地〕和开关箱。
6、 挪动用电设备必须切断电源在一般情况下不许带电作业带电作业要设监护人。
7、 按规定定〔工地每月、每季〕对用电线路进展检查发现问题及时处理并做好检查和维修记录。
8、 应懂得触电急救常识和电器灭火常识。
三、 平安间隔 与外电防护
外电线路：指施工现场临时用电线路以外的任何电力线路。
1、 不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
2、 平安间隔 ：
Ø 在建工程〔包括脚手架〕的外侧与架空线路之间的最小平安间隔 1kv不小于4m1～10kv不小于6m35～110kv不小于8m。架空导线弧垂与施工现场地面最小间隔 ≥4.0m与机动车道≥6.0m。
Ø 起重臂或被吊物边缘与10kV的架空线路程度间隔 ≥2m。
Ø 机动车道与外电架空线路穿插的最小间隔 1kv以下为6m10kv以下为7m。
3、 外电防护：
Ø 达不到平安间隔 要求必须采取防护措施增设屏障、遮栏、围栏或保护网并悬挂醒目的警告标志牌。
Ø 带电体至遮栏的平安间隔 10kv应大于95cm35kv应大于115cm.
Ø 带电体至栅栏〔封闭〕的平安间隔 10kv应大于30cm35kv应大于50cm。
Ø 在架设防护设施时应有电气技术人员或专职平安员监护。
Ø 无法防护时必须采取停电迁移线路或更改工程位置否那么不准施工。
四、 供电道路
架空线路必须架设在专用电杆上严禁架设在树木上或脚手架上等不稳固的地方。
1、 架空线路最少截面：为满足机械强度要求铝线≥16mm2 铜线≥10mm2 跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2 铜线不少于16mm2 。
2、 电线接头：在一个档距内每层架空线接头不得超过该层导线
50％且一根导线只允许一个接头跨越道路、河流档距内不得有接头。
3、 电杆档距：不超过35m线间距不得少于0.3m上下横担间高压与低压1.2m低压与低压0.6m〔横担选用附表于后〕。
4、 电杆及埋设：电杆应选用钢筋混凝土杆或木杆其稍径不得小于13cm埋设深度为杆长的非常之一加0.6m。
5、 拉线：拉线宜用截面不少于Φ4×3的镀锌铁丝、拉线与电杆的夹角庆在45～30度之间埋地深度不少于1m钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
6、 室内配线：进户线过墙应穿保护距地面不得少于2.5m并采取防雨措施室外应采用绝缘子固定。
五、 电缆线路
1、 电缆干线应采用埋地或架空敷设严禁沿地面明设并应防止机械损伤和介质腐蚀。
2、 电缆建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处必须加设防护套。
3、 橡皮电缆架空敷设时应沿墙壁或电杆设置并用绝缘子固定严禁使用金属裸线作绑线。橡皮电缆的弧垂距地面不得小于2.5m。
4、 在高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置充分利用在建工程的竖井、电梯孔等并应靠近电负荷中心固定点每层楼不得小于一处。电缆程度敷设宜沿墙或门口固定弧垂距地不小于1.8m。
六、 配电柜〔盘〕、配电箱及开关箱
1、 配电系统应设置总配电柜〔盘〕和分配电箱实行分级配电。室内总配电柜〔盘〕的装设应符合以下规定：
Ø 配电柜〔盘〕正面的通道宽度单划不小于1.5m双划不少于2m后面的维护通道为0.8m〔个别部位不许少于0.6m〕侧面通道不少于1m。
Ø 配电室的天棚距地面不低于3m。
Ø 在配电室设置值班或检修室时距配电柜〔盘〕的程度间隔 大于1m并采取屏障隔离。
Ø 配电室门应向外开。
Ø 配电箱的裸母线与地面垂直间隔 少于2.5m时采用遮栏隔离遮栏下面通道的高度不少于1.9m。配电装置的上端距天棚不少于0.5m。
Ø 裸母线应涂刷有色油漆并应符合下表规定：
Ø 配电柜〔盘〕应按规定装设有功、无功电度表及分路装设电流、电压表。
母  线  涂  色  表
相别
颜色
垂直排列
程度排列
引下排列
A
黄
上
后
左
B
绿
中
中
中
C
红
下
前
右
D
黑

Ø 配电柜〔盘〕应装设短路、过负荷保护装置和漏电保护开关。
Ø 配电柜〔盘〕上的配电线路开关应标明控制回路。
Ø 配电柜〔盘〕或配电线路维修时应挂停电标志牌。停、送电必须由专人负责。
2、 配电箱：动力配电箱与照明开关箱宜分别设置如合用一个配电箱动力和照明线路应分别设置。
3、 总配电箱应设在靠近电源的地区分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的间隔 不得超过30m。开关箱与其控制的固定用电设备的程度间隔 不宜超过3m。
4、 配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何阻碍操作、维修的物品；不得有灌木、杂草。
5、 配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正结实箱下底与地面的间隔 在1.3～1.5m之间。 挪动式开关箱应装高在巩固的支架上下底离地面0.6～1.5m。进出线必须采用橡皮绝缘电缆。
6、 配电箱、开关箱内的开关电器〔含插座〕应紧固在电器安装板上并便于操作〔间隙5cm〕不得歪斜和松动。电线应用绝缘导线剥头不得外露接头不得松动。
7、 箱内的工作零线应通过接线端子板连接并应与保护零线接线端子分设。
8、 箱体的金属外壳应做保护按零〔或接地〕保护零线必须通过接线端子板连接。
9、 配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面并要求上部为电源端严禁设在箱体的上顶面、侧面、后面或箱门处。
10、 进、出线应加护套分路成束并做防水弯导线束不得与箱体进出口直接接触。
七、 电器装置的选择
1、 配电箱、开关箱内的电器设备必须可靠完好不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。
2、 总配电箱或分配电箱均应装设总闸隔分开关和分路隔分开关总熔断器和分路熔断器〔或总自动开关和分路自动开关〕；以及漏电保护器〔假设漏电保护器同时具备过负荷和短路保护功能那么可不设分路熔断器或分路自动开关〕。
3、 每台设备应有的开关箱、实行一机一闸制严禁用一个电器开关直接控制二台及二台以上用电设备〔含插座〕。
4、 现场用电设备除做保护接零外都必须在设备负荷线的首端处安装漏电保护器。
5、 购置漏电保护器必须是定点消费厂或经过有关部门正式认可的。
6、 对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性发现问题及时修理或更换。
7、 使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型。
8、 手动闸开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。容量大于5.5kw的动力电路应采用自动开关电器或降压起动装置控制。
八、 使用与维护
1、 所有开关箱门应配锁专人负责开关箱应标明用处所控设备。
2、 配箱、开关箱每月检查维修一次必须由专业电工进展。电工必须按规定穿戴好防护用品和使用绝缘工具。
3、 送电操作过程：总配电箱----分配电箱----开关箱；
停电操作过程：开关箱----分配电箱----总配电箱〔特殊情况除外〕。
4、 施工现场停电一小时以上时应切断电源锁好开关箱。
5、 配电箱、开关箱内不得放置任何杂物并应保持清洁。
6、 熔断器的熔体〔丝〕更换时严禁用不符合规格的熔体或其他金属裸线代替。
九、 照明
1、 在一个工作场所内不得只装设部分照明。
2、 在正常湿度时选用开启式照〔一般灯具〕。
3、 在潮湿或特别潮湿的场所选用闭型防水防尘照或配有防水灯头的开启式照。
4、 对有和火灾危险的场所必须安装与危险场所等级相适应的照。
5、 在振动较大的场所选用防振型照。
6、 照具和器材的质量应合格不得使用绝缘老化工破损的器具和器材。
7、 在特殊场所照明应使用平安电压照在潮湿和易触及带电体场所电压不大于24V在特别潮湿的场所和导电良好的地面或金属器内工作照明灯电压不得大于12V。
8、 在单相及二相线路中零线与相线截面一样；在三相四线制线路中当照明灯为白炽灯时零线截面为相线二分之一当照明灯具为气体放电灯或逐相切断的三相照明电路中零线截面按负荷相的电流选择。
9、 照明灯具的金属外壳必须做保护零。单相照明回路的开关箱〔板〕内必装设漏电保护器实行左零右火制。
10、 室外灯具距地面不得低于3m室内不低于2.5m。
11、 罗口灯头的绝缘外壳不得有损伤和漏电火线〔相线〕应接在中心触头上零线接在罗口相连的一端。
12、 暂设工程的灯具宜采用拉线开关拉线开关距地面2～3m其他开关距地面高度为1.3m与出入口的程度间隔 为0.15～0.20m。
    严禁将插座与搬把开关靠近装设严禁在床上装设开关。
13、 电器、灯具的相线必须经开关控制不得将相线直接引入灯具；
14、 不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上挪动照明导线应采用电缆线不宜采用其他软线。手持照明灯具应使用平安电压照明零线严禁通过熔断器。
十、 接地与防雷
接地接零：
1、 在施工现场专用的中心点直接接地的电力线路中必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地配电室零线或第一级漏电保护器电源侧的零线引出。
2、 当施工现场与外电线路共用同一供电系统时电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零另一部分设备作保护接地。
3、 保护零线不得装设开关或熔断器。保护零线应单独设置不作它用重复接地线应与保护零线相连接。
4、 保护零线使用铜线不少于10mm2 铝线不少于16mm2 与电气设备相连的保护零线可用不少于mm2 绝缘多股铜线。
5、 保护零线统一标志为绿/黄双色线〔以前为黑色〕在任何情况下不准使用绿/黄双色线作负荷线。
6、 电力变压器或发电机的工作接地电阻值不得大于4欧。
7、 保护零线除必须在配电室或总配电箱处作重复接地外还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于10欧。
8、 不得用铝导体做接地体或地下接地线垂直接地体不宜采用罗纹钢。
9、 垂直接地体应采用角铁、镀锌铁、或圆钢、长度1.5～2.5m露出地面10～15cm接地线与垂直接地体连接应采用焊接或螺栓连接制止采用绑扎的。
10、 施工现场所有用电设备除做保护接零外必须在设备负荷线的首端处设置漏电保护装置。
 防  雷：
1、 施工现场的起重机、井字架、龙门架等设备假设在相邻建筑物、构筑物的防雷屏蔽范围以外应安避雷装置。避雷针长度为1－2m可用Φ16圆钢端部磨尖。
2、 避雷针保护范围按60°遮护角防护。
3、 本工程使用的脚手架起重机、提升机等机械附近无超过其高度避雷防护措施的均应按装避雷针〔接闪器〕。

上海金申工程建立监理安徽无为工程部
姜泽军
2010-11-1
