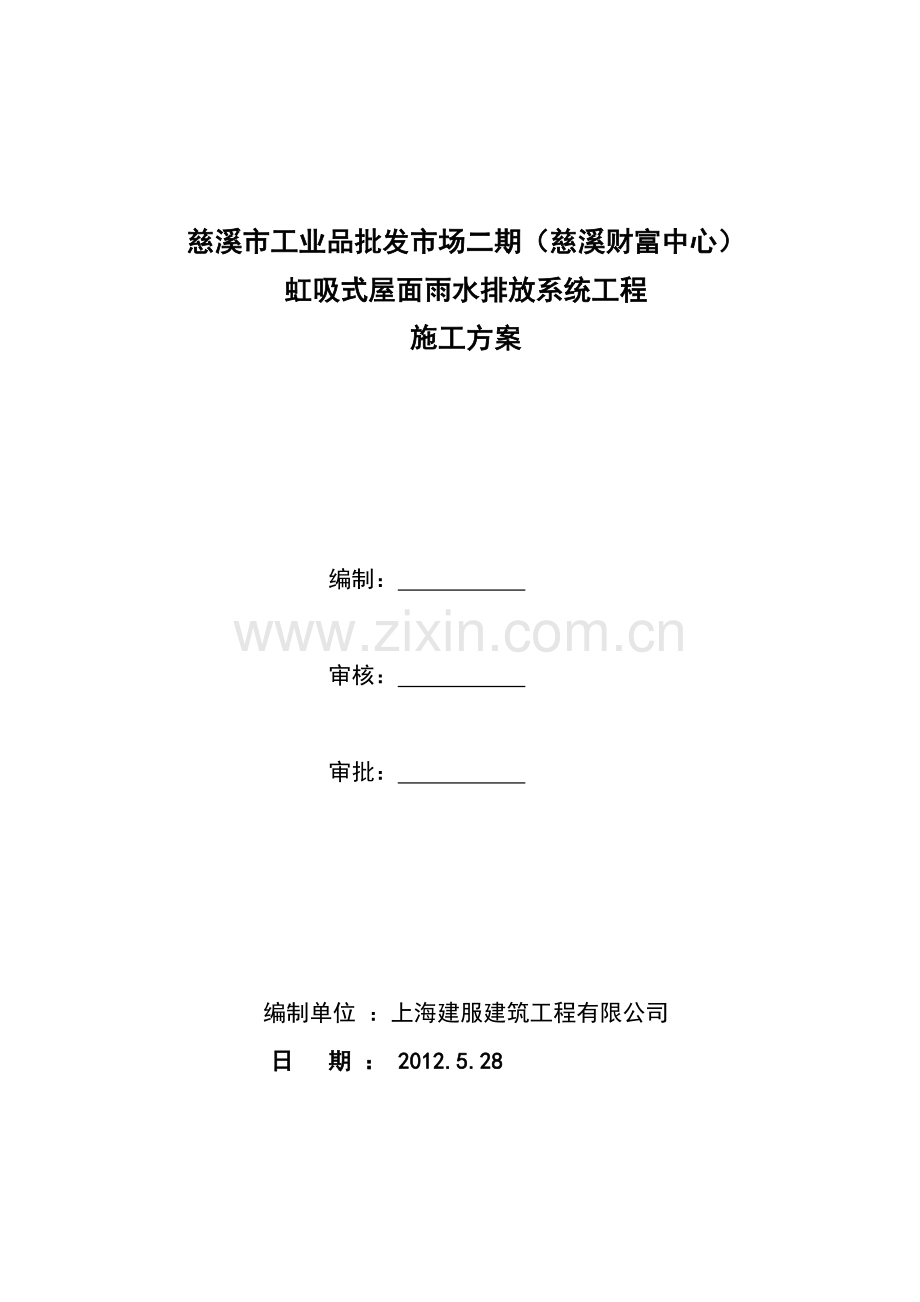

慈溪财富中心虹吸排水施工方案.docx

慈溪市工业品批发市场二期（慈溪财富中心）
虹吸式屋面雨水排放系统工程
施工方案

编制：

审核：

审批：

编制单位 ：上海建服建筑工程有限公司
日 期 ： 2012.5.28

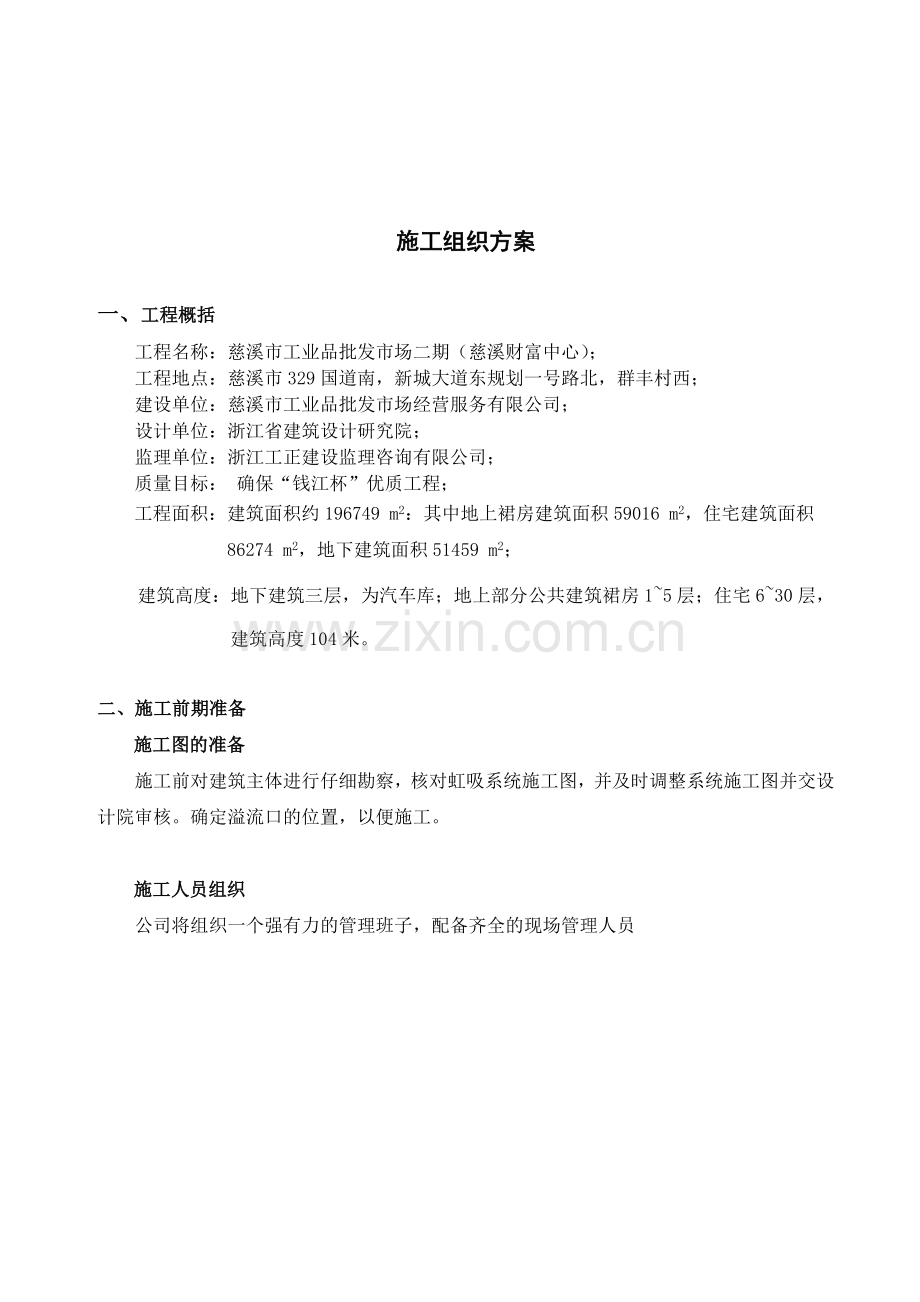

施工组织方案

一、工程概括
工程名称：慈溪市工业品批发市场二期（慈溪财富中心）；
工程地点：慈溪市329国道南，新城大道东规划一号路北，群丰村西；
建设单位：慈溪市工业品批发市场经营服务有限公司；
设计单位：浙江省建筑设计研究院；
监理单位：浙江工正建设监理咨询有限公司；
质量目标： 确保“钱江杯”优质工程；
工程面积：建筑面积约196749 m2：其中地上裙房建筑面积59016 m2，住宅建筑面积86274 m2，地下建筑面积51459 m2；
建筑高度：地下建筑三层，为汽车库；地上部分公共建筑裙房1~5层；住宅6~30层，建筑高度104米。

二、施工前期准备
施工图的准备
施工前对建筑主体进行仔细勘察，核对虹吸系统施工图，并及时调整系统施工图并交设计院审核。确定溢流口的位置，以便施工。

施工人员组织
公司将组织一个强有力的管理班子，配备齐全的现场管理人员

公司主管

技术部

工程部

工程部 技术部

项目经理

技术负责人

项目经理 技术负责人

质
检
员

施
工
员

安
全
员

资料员

材料员

三、主要人员一览表
职 务
姓 名
性别
年龄
学 历
职 称
项目经理
沈俊
男
35
本科

技术负责人
周琦
男
28
本科
吉博力专业应用工程师
施工负责人
陈鑫颂
男
33
大专
吉博力资深施工员

四、施工机械的配置
主要专用工具及机械设备见清单，其他工具以常用工具（电锤、电钻、电焊机）为主。

序号
数量
产品名称
直径mm
1
1
通用型焊接机
50-315
2
1
管道紧箍装置
56
3
1
管道紧箍装置
63
4
1
管道紧箍装置
75
5
1
管道紧箍装置
90
6
1
管道紧箍装置
110
7
1
管道紧箍装置
125
8
1
管道紧箍装置
160
9
1
管道紧箍装置
200
10
3
焊接板
50-200
11
2
焊接板支架

12
1
电动操作刨子

13
3
电焊包

14
1
管道割刀
110-160
15
1
管道割刀
50-110
16
3
电焊包转换接头
200-315
17
1
管道割刀
200-315
18
1
稳压器
2千瓦

其它物资配备
除了施工机械配备以外，施工用电安全保障，及各劳动保护用品、消防用品也是必不可少的。为此，我们将根据现场的电源配置三相五芯的总配电箱、各种分箱数个。由专职电工统一管理，施工人员配带安全帽及各种劳保用品，在人字梯上操作时将全部采用安全带，以防高空坠落。
五、安全教育培训
安全文明施工方面服从管理，杜绝重大伤亡事故，一般事故歇工率低于1‰。在工人进场施工前对工人进行三级安全教育并考核，合格者方可上岗。我司配备专业安全员在施工过程中对工人实施全程的安全监督和检查。准确详实的做好安全记录以备检查。及时参加安全例会并定期召开本施工队伍的安全例会。下面是我司制定的安全施工规范并承诺严格履行之：
安全控制规范
1. 凡进入现场的人员，必须正确戴好安全帽，高空作业施工佩带安全带。固定点务必牢固可靠，梯子应有防滑措施。
2. 加强环保意识的宣传。采用有力措施控制人为的施工噪声，严格管理，最大限度地减少噪音扰民。
3. 对易燃、易爆、油品和化学品的采购、运输、储存、发放和使用后对废弃物的处理制定专项措施，并设置专人管理。
4. 对施工机械进行全面的检查和维修保养，保证设备始终处于良好状态，避免噪音、泄漏和废油、废弃物造成的污染，杜绝重大安全隐患的存在。
5. 严禁酒后作业，不得穿拖鞋、高跟鞋或光脚进入现场，上高空作业严禁穿硬底鞋工作，施工现场禁止抽烟。
6. 生活垃圾与施工垃圾分开，并及时组织清运。
7. 作好临时用电的安全防护，用电设备的绝缘良好，各种机具应有接地保护，工作零线和保护零线分开，禁止“一闸多用”，所有动力与照明线路不得与金属导体连接缠绕，地下室照明使用安全灯。
8. 临时用电线路在架空敷设，并定期检查绝缘情况，发现问题立即处理。
9. 使用焊接机时应遵守电器工具安全操作规程，注意防潮和赃物污染，禁止沾水，防止烫伤。
10. 节约材料，做到工完场清。
11. 废弃物的运输确保不散撒、不混放，送到政府部门批准的单位或场所进行处理、消纳。

另外为了规范管理，树立施工良好形象，将安全生产落到实处，提高人员安全意识和自我防护能力，达到安全.文明生产的目的，特针对安全文明施工、安全防护、安全防火、安全用电制定下列细则，并严格执行。
关于争创安全文明工地
1． 上岗打赤膊，穿短裤一次罚20元。
2． 穿高跟鞋，凉鞋，拖鞋一次罚20元。
3． 岗上追逐，打闹一次罚款当事人50元。
4． 乱抛焊条，螺栓，配件，工具等发现一次罚款50元。
5． 酒后上岗罚款50元，并取消当班上岗资格。
6． 做好工人寝室及材料堆放地的安全卫生工作，违反者一次罚款20元。
7． 做好防尘防噪工作，严禁影响工地附近居民的正常生活。轻拿轻放，及时清理施工场地的垃圾，避免灰尘堆积，违反者罚款100元。
安全防护
8． 上岗不戴安全帽一次罚款50元。
9． 高空作业不按规定系好安全带者罚款50元。
10． 末采取安全措施在独根钢梁上行走者罚款50元。
11． 高空作业者乱抛物品者罚款20元。
安全防火
12． 气割时丙烷不直立，与氧气瓶间距小于5米处罚20元。
13． 防护处不办理动火证者一次处罚20元。
14． 在易然物品上方进行气割不采取措施队长罚款20元。
安全用电
15． 配电箱电器残损不全，每次罚款电工20元。
16． 临时用的插座，插头破损，处罚使用人20元。
17． 手动工具不经过漏电器，每次处罚使用人20元。
18． 非电工者乱接线者每次罚款20元。
19． 配电箱周围杂乱无章，一次处罚责任电工50元。
20． 线路浸泡在水中电工罚款50元。
其他
21． 新工作人员在工作前48小时把身份证复印件上报本分项管理人员，特殊工种的上岗证复印件应及时上缴项目部，不安要求上报的罚款20元。
22． 工作不听从指挥的罚款50元。

六、业务培训及施工规范
我司具有一支技术水平过硬，经验丰富的施工队伍。从事Geberit专业安装已有8年的时间，工程累计汇水面积近100万平方米，安装雨水斗近10000个。在工地施工前，我们会联系上海Geberit总部指派专门人员到工地现场进行安装指导和制作工艺的示范。通过这种对施工人员反复的培训，是他们能够牢记各种施工规范，在施工中能够熟练的运用各种施工规范和质量要求对自己的工作进行自检、互检，杜绝出现各种质量问题，做到施工质量一次性达标。
在制定施工规范前有必要对Geberit虹吸系统中一些专业的部件和主要的施工节点做一下专门介绍：
雨水斗
本项目采用吉博力屋顶雨水斗有四种，排水量分别是12升/秒,25升/秒，45升/秒和60升/秒，用于混凝土屋面。技术要求如下：
1. 雨水斗斗下管径是90mm。根据图纸对高度的要求，采用90度弯头或带90度弯头的直管连接。如图例：

ø 90 mm

雨水斗下与 90º 弯管连接

ø 90 mm

带 90º 弯头的直管

2. 同一雨水斗之间的距离不能大于20米。
3. 混凝土屋面雨水斗施工要严格按照规范施工，并做好防水的处理，避免漏水。

安装片
在管道的悬挂系统中，和楼板（墙体或承重柱）的连接是靠通丝螺杆来完成的。由于各种外力的影响，丝杆不可避免的会变形。如果采用丝杆加内膨胀直接和楼板连接的话，时间长了内膨胀会有所松动甚至脱落。这样的安装方式对整个系统的安全性是个很大的威胁，在系统工作时如果整个管道脱落，大量的雨水会直接灌到室内。为了保证系统的安全，Geberit虹吸系统采用了安装片固定在楼板，采用丝口连接的方式。安装片图例如下：

方形钢导管及配件
图例

Steel square pipe 方形钢导管
362.863.26.1

Square pipe connection element
方形钢导管联接件
362.864.26.1

Clamp-element for square pipe
方形钢管骑形卡
362.862.26.1

连接管卡与方型钢导管的角钢
362.865.26.1

如上图所示，在管道系统的上方就是方钢系统。方钢系统有两个作用：一是可以最大限度的保证管道系统的水平度。最重要的是将管道的热胀冷缩对整个系统的影响降到最低。固定关卡将两个系统连在一起。当管道热胀冷缩时产生的应力会通过固定关卡传到方钢系统上，而金属的热胀冷缩远大于管道，这样就可以自然的消除管道的热胀冷缩对管道系统产生的不良影响。

电焊圈
电焊圈是个技术含量很高的产品。如图示：

上图中红色部分就是电焊圈，通过电焊包将它和管道焊接在一起，由于和管道材质一样就可以和管道形成一个整体。其中间的凹槽可以紧紧的把管卡固定住，形成一个固定管卡。

管卡
管卡分为可调管卡和不可调管卡，分别用在立管和横管上。管卡单独使用又叫导向管卡，和电焊圈一起使用又叫固定管卡。在横管和立管上根据不同管径要求布置导向管卡和固定管卡。具体尺寸要求见下图：

Key:
AA Distance between suspension points 悬挂点间距
RA Distance between guide brackets 导向管卡间距
FA Distance between anchor brackets 锚固管卡间距
FG Weight of the completely full system if distances have been
correctly observed. 按照要求确定间距后得出吊重。

15 x Ø
max. 6m
max. 6m

电焊管箍连接件
电焊管箍连接件是又一个技术含量很高的部件。在现场施工中，在管道相互连接时，受场地条件和施工空间的影响，机器无法焊接。这是只要用一个电焊管箍连接件将管道连

接后再通电，在专用电焊包指示灯的指示下操作，就可以将这个问题解决。

以上是对几个关键部件的介绍，下面是我司针对该项目指定的施工规范：

吉博力虹吸雨水排放系统作业指导书

作业号 作业名称
NO.—01 施工前准备
NO.—02 预埋孔洞
NO.—03 雨水斗安装
NO.—04 梁板安装片
NO.—05 方钢安装
NO.—06 管道加工制作
NO.—07 出户管道安装
NO.—08 清洁收尾

作业名称：预埋孔洞
一、 说明
预埋孔洞是为虹吸系统雨水斗、立管及出户管所准备安装的，精确程度也直接影响着虹吸系统管道的施工精度，乃所以作为虹吸排水系统的第一项作业，预留洞是对系统安装及整体效果的重要因素。主要适用于混凝土屋面，对于钢屋面有我司根据雨水斗位置开孔，再用亚弧焊将雨水斗焊接上去。
二、 主要预留洞技术指导
屋面在砼浇注结顶前根据雨水斗的大小25L/S，圆形，直径外径30cm，厚度6cm
内径10cm，厚度贯穿楼板
300 砼楼面

50

100
三、 工艺流程及说明
工艺流程：熟悉了解图纸要求——在施工现场找准预埋区域——找出定位轴线——找出定位点——安装木盒
出户管及楼板预埋，安装尺寸详见出户管及穿楼墙板
穿楼板以De160为例，
方形尺寸210×210，厚度：贯穿楼板

210

210
出户管预埋：
以De200为例，
圆形，尺寸220~240，厚度：贯穿楼板

220~240

四、 基本操作说明
1．熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下一个方面内容：
（1）图纸的页数及图号图副；
（2）对图纸内容进行全面的了解；
（3）找出设计的主导尺寸（分格），不可调整尺寸盒可调节尺寸；
（4）对图纸进行质疑；
（5）制定预埋施工方案和技术交底；
（6）明确转角及异形处的处理方法；
（7）对照土建图纸验证施工方案与设计。
2．在施工现场找准预埋区域：
针对不同工程实际情况，首先在现场上找准预埋铁的区域.
3．找出定位轴线：
将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置，定位轴线的作用有：
（1）帮助确定预埋孔洞的起止点；
（2）验收安装是否正确；
（3）调整误差，确定误差调整范围。
4．找出定位点：
根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，确定定位点；定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。
5．预埋木盒，木盒制作尺寸要精确、牢固。
6．找出预埋件，在表面砼硬化后，要马上找出预埋件，检查质量；若有问题，马上采取补救措施。
五、 所需工具及人员：
器具：水准仪、水平尺、圈尺、紧仔、吊锤、铁线
人员：2～3人
六、 作业时间：
在土建钢筋绑扎结束，穿插于土建结构施工中
七、 管理要领：
1．理解设计意图及建筑结构设计图纸
2．分类分区要合理
3．找准关键层、基准层位轴线及关键点
4．各种仪器使用准确、熟练
5．原始记录要记录整理完备。
八、 安全、防护
1．进入工地施工人员必须佩戴安全帽、安全带，不准赤膊、穿拖鞋、滑底鞋进入工地；
2．必须按施工规范进行施工，注意安全用电；
3．使用电焊机时注意防火；
4．注意施工现场的清洁卫生，自觉维护环境卫生；
5．保证材料及半成品的安全。
九、 质量评定、资料整理
预埋孔洞，属于隐蔽工程施工，故其质量验收必须按隐蔽工程验收有关规定进行。主要有以下几个方面：
1．验收定位是否准确
2．是否固定、牢固
3．焊接是否符合要求
4．对其他工程是否造成影响
5．所用材料是否合格
6．资料是否已整理齐全。
资料整理：应随工程施工进度随时整理，自检验收完后请甲方派代表验收、签字。
要求：1．隐蔽验收的范围是全部工程
2．内容应包括：半成品、材料质量、安装质量
3．必须标明日期、施工人员、质量员
4．明确标明施工层、施工段、轴线位置
5．绘制详图
6．隐蔽验收记录完善，保存完整。

作业名称：雨水斗安装
一、 说明
砼天沟雨水斗安装是整个虹吸排水系统非常关键的部位，此处对安装要求很高，既要不漏水，也要安装牢固，解决这两个问题的主要途径，多增加安装固定螺栓，及防水材料施工。
二、 主要材料说明
12/ 雨水斗，520×520，3毫米钢片
25L 520
6cm

290

防水沥青：采用柔性沥青防水胶851片组
三、 工艺流程说明
工艺流程：熟悉其施工图——预埋洞清理——斗周围砼面处理——打安装螺栓——斗下抹沥青——放斗——斗四周沥青防水层涂抹——第二遍防水沥青层施工
四、 基本操作说明
1．熟悉图纸定位，洞口周围保证干燥
2．洞口整理要干净无杂物，斗下砼面需打毛
3．沥青防水层底涂要薄，分两次进行
4．安装螺栓不可过长，高出斗钢片1cm左右
五、 工器及人员
器具：冲击钻、固尺、水平尺、固定铁丝等
人员：每组2～3人
六、 作业时间：顶层砼强度达到设计要求
七、 质量评定、资料整理
1．验收定位是否准确；
2．安装是否符合要求；
3．资料是否完整、准确；
4．施工技术人员名单、负责人姓名、签字；
5． 验收记录完善，保存完整。
作业名称：梁板上安装片锚固
一、 说明
作为虹吸排水系统的主要着力点，安装片的正确性及牢固程度，都决定了整个系统稳定使用及安全性，以及系统的整体安装质量
二、 主要材料说明
安装片 尺寸：12.3×3.8×0.4
形状：长方形
三、 工艺流程说明
工艺流程：熟悉其施工图——现场放样——放线定位——安装螺栓——安装尺寸
四、 基本操作说明
1．放线须准确无误，整体拉成一直线
2．安装螺栓固定须反复检查牢固度
3．注意图纸与现场尺寸
4．安装片位置确认
5．注意安装片的表面油漆完整度
6．安装片间隔距离严格按照吉博力要求的距离铺设

作业名称：方钢安装
一、 说明
吉博力虹吸式雨水排放系统专业方钢，管道通过与其连接，以减少塑料管道伸缩率，保证系统整体稳定，通过方钢连接使系统成为一整体工作体。
二、 主要材料说明
方钢：3×3×5000

5000
3
3

45
200
连接件

48
30
寄卡
三、 工艺流程说明
工艺流程：安装片——内吊螺杠——上寄形卡——安装方钢——固定方钢——装连接件
四、 基本操作说明
1．熟悉吉博力排水系统安装规范
2．对整个方钢安装的水平控制
3．骑形管卡的锚固
4．连接件的锚固
五、 所需器具及人员
器具：榔头、梅花起子
人员：每组2～3人
六、 作业时间
所有安装片安装完毕
七、 管理要领
1．理解并领会图纸的内容与设计意图；
2．对原材料、半成品的质量控制及存放现场
进行管理；
3．熟悉定位轴线及相邻点的位置，及时检查分
割尺寸的准确性；
4．注意处理好误差以及与其他公司的协调配合；
5．检查安装是否准确、牢固。
八、 质量评定、资料整理
1．资料是否完整、准确；
2．对方钢的安装是否准确、牢固
3．所用材料是否合格；
4．对其他工程是否造成影响；
5．标明日期、施工人员、质量员。
作业名称：HDPE管道加工
一、 说明
管道的对接的位置对整个工作流程是一个很重要的环节。如果在对接处出现漏水，那么产生虹吸时无法达到预期的效果，还有可能产生管道严重断裂。
二、 主要材料
1、管道 2、弯头
3、大小头 4、管箍
5、电焊圈 6、检查口
三、 工艺流程
工艺流程：熟悉系统图——确定施工位置——根据系统图找出材料——材料加工——将成品放入施工位置——管道与雨水斗对接
四、 基本操作说明
一、管箍
1．管子要用管箍连接式，在管子的两端进行打毛，不容易导致漏水现象；
2．在维修时，管内水流干才能用管箍连接，要不然，容易出现漏水；
3．管箍与大小头不能连接，应在大小头与管箍对接的中间加上80cm的管子；
4．管箍与弯头不能连接，应在弯头与管箍对接的中间加上80cm的管子；
5．管箍与双法兰不能连接，应在双法兰与管箍对接的之间加上80cm的管子；
6．管箍与双法兰做好连接后，要及时通电，要不然下雨时管箍浸在水中，就不能使用；
7．管箍的位置不能在套管里（如果漏水，难以维修）。
二、大小头
1．大小头与管子连接时，做成上平线；
2．大小头与其他配件对接是对接面擦干净，这样不容易漏水。
三、弯头
1．有时45度弯头与45度弯头对接时，要成90度；
2．弯头其他配件对接时，对接面擦干净，不容易造成漏水现象。
四、管道
1．两根管子做对接时，对接面擦干净，两面紧闭时才能完全融合；
2．两根管子做对接时，两根管子放成平行，这样对接完以后管子成直线；
3．做横管和立管要放线，管子不直必须进行纠正；
4．管道要离障碍物10cm以外（因为产生虹吸时管子摆动幅度很大，管道与障碍物产生摩擦）。
五、工具
1．做对接时，电热板显示绿灯才能操作；
2．在使用工具时需装上稳压器；
3．如对接De200管道时，经电热板熔化以后管道融合，压力表应打上De200。
六、螺杆
1．两根短的螺杆，不能用电焊连成一根，否则时间一久会出现断裂；
2．螺杆在安装片上有松动时，就拿麻丝扎在螺杆上，再套进螺杆内（如果发现有松动，必须换螺杆或安装片，达到没有松动为止）
七、系统图
现场安装与系统图不符合，不能自由更改；其每一处变更经过项目部同意、经虹吸软件纠合，方可施工。
五、 工具及人员
器具：冲击钻、电锤、线锤、固定用线、石笔、圈尺、水平尺
人员：每组2～3人
六、 作业时间
主体楼板砼强度达到标号后
七、 管理要领
1．理解设计意图，领会设计图纸的内容；
2．分类分区要合理；
3．熟悉定位轴线及相邻点的位置，及时检查分
割尺寸的准确性；
4．检查安装是否准确、牢固。
八、 质量评定
1．资料是否完整、准确；
2．加工质量是否合格
3．对其他工程有无影响；
4．标明日期、施工人员、质量员。

作业名称：管道安装
一、 说明
吉博力虹吸系统的管道安装是以地面电热熔焊接后的基础上锚固与方钢上，并以电焊连接件通电锚固、连接成型；该系统操作将严格按照吉博力虹吸系统安装要求。
二、 注意材料说明
1．电焊圈：通电后将HDPE管锚固于方钢；
2．电焊连接件：当地面加工长度达到极限后，两管道连接时采用其通电后熔接锚固；
3．其他与管道地面加工一致。
三、 工艺流程及说明
工艺流程：熟悉了解图纸要求——在方钢上安装管卡——安装HDPE管道——锚固管卡——HDPE管道之间电热连接件连接
四、 基本操作说明
1．虹吸式排水系统锚固要求
锚固管卡——5m/个
2．所有弯头处需增加一处锚固挂件
3．电热连接件不得直接使用在弯头、三通、大小头处；
4．电热连接件处管口须打毛以增加其粘接力。
五、 所需工具及人员
器具：专业电焊机一台及榔头、圈尺、固定用绳子；
人员：每组4～5人
六、 作业时间
地面管道加工完成后及方钢安装完毕后。
七、 管理要领
1．正确了解吉博力虹吸系统安装规程
2．对地面管道加工质量
3．注意电焊及正确使用
八、 安全
1．注意安全用电
2．注意高空作业、安全带的使用
3．登高器具稳定性
九、 质量评定
1．通水试验
2．是否固定、牢固
3．对焊是否符合要求
4．对其他工程是否造成影响
5．横平竖直

作业名称：出户管道安装
一、 说明
出户管接至雨水井，其一般通过地下面砼墙，在穿墙时需注意堵漏防水问题，而当接入雨水井时，标高控制及出户管基底处理均对系统安全使用有重大影响。
二、 工艺流程说明
工艺流程：熟悉了解图纸要求——出户管地面处理——标高控制——铺设管道——出户洞口处理——回填——地面处理
三、 基本操作说明
出户洞口必须封堵严实
作业时间
土建基本完成室外管网系统，外设全面展开。
四、 管理要领
1．出户管标高
2．图纸熟悉
3．地面处理
五、 质量评定
1．通水试验
2．隐蔽工程
3．洞口防水性能

作业名称：清洁收尾
一、 说明
清洁收尾是工程竣工验收前的最后一道工序，虽然安装已完工，但要求完美的饰面质量；此工序亦不能马虎。
二、 材料及工具说明
干净的洗洁布、清洗布、清水、刀片等
三、 注意事项
1．成品管道有时会沾有不同的东西如水泥、油
漆等，这些杂物用布难以擦除，只能用小刀轻轻的刮除；
2．在全工程中注意产品保护；
3．在清洁时，人式水桶不能直接压在管道上；
4．在清洁时，不能对管道上的金属配件加以拆卸。

八、吉博力虹吸系统的材料、设计、施工的技术协调方案
(一) 施工前技术准备
因整体工程量较大,图纸的深化设计影响到系统材料的数量确定和后期安装,对确保整个工程进度和质量具有重要的作用。项目部将在工程前期时段投入大量的人力，争取在最短时间内将初步设计扩大到可操作性施工图。在初期设计图纸的基础上，技术部将跟踪整个工程，随时满足设计变更的需要。为满足工程需要，公司将组织由经验丰富的设计师担纲本工程的技术任务。
（二）技术支持
本工程由吉博力外方技术负责人提供全程技术支持，将对设计图纸和现场安装进行审查，并对整套安装图纸负责，充分发挥外方人员的技术优势，监控工程进度和质量。
（三）施工过程控制
现场成立以项目经理为主要领导，技术总监负责，施工员、质量员、材料员、仓库及各施工组长组成的三级保障体系，各工种施工前都要进行书面技术交底，临时变更先进行口头交底，然后再补书面形式。施工员检查施工过程时按作业指导书、安全质量技术交底的要求进行施工, 测量工艺信息参数是否符合工艺文件的质量要求。
施工员应工程的重点、难点，组织施工班组和有关方面的人员开展小组活动，必要时，向质安技术部、总工程师或公司要求技术支援。施工员应现场指导隐蔽工程的施工，通知质安员、监理或质监人员到现场检查、验收，为防止产品和材料的混淆和误用，为防止不合格品进入下一道工序，应对产品进行标识。
本工程的施工班组已具备多个大型同类工程的安装经验，下属工人具有熟练的系统安装技能，能保证专业系统的安装质量。

九、施工进度初步计划
根据工程整体进度计划，在实施过程中以满足业主施工进度要求为准。

关于材料计划的说明：
根据施工现场的特殊性，我司实行三级仓库管理，及上海总部仓库——宁波公司仓库——工地现场仓库。2010年10月上海总部仓库备齐所有材料，2010年11月我司仓库备齐所有混凝土部分施工所需材料再根据现场施工情况和现场仓库的大小不断补充所需材料。

十、与各施工单位之配合
在施工过程中，我司会服从监理的统一管理。积极配合其他施工单位的施工进度。如和其他施工单位在施工中有问题，本着友好协商，从大局出发的原则妥善解决。不野蛮施工，不破坏其他施工单位的产品。
劳动力配备计划及工程内容
在完全满足施工条件的情况下，我方计划工期为60天，详细情况如下：
虹吸排水系统的施工分为四个阶段：

1.第一阶段——配合期：
主要工作任务：配合土建工程进行预埋套管、预留孔洞工作。同时跟踪现场，根据现场实际情况进行系统深化设计。
人员：2－3人；
周期：即日起至主建工程完成，现场具备管路安装条件时。
2.第二阶段——入场准备期：
主要工作任务：机具进场、接收材料及进行报验、所需场地（包括仓库、加工场地、住处）的清理、施工现场勘查并拟定具体、详细的施工方案、进度计划。
人员：3－4人；
周期：1天至3天；
3.第三阶段——施工期：
主要工作任务：进行全面的管路制装。包括排水主干管（立管及横管）、安装雨水斗、与预置管的驳接、系统接通。
人员：所有施工相关人员，共计约8人至15人；
周期：55天至58天；
4.第四阶段——试验及验收期：
主要工作任务：对已完成管路系统的试验及报验，竣工资料的收集、整理等工作。
人员：2－3人；
周期：1天至2天；
工期保证措施：
A. 本工程为重点工程，影响面较大；在人力、物力方面将优先保证此工程项目的需要，随时确保多梯队连续施工。
B. 教育职工明确把建筑产品按时交付使用是我们企业的宗旨，确保工期维系着企业的信誉与形象，激励职工充分发挥积极性和创造性是至关重要的环节。
C. 配备齐全、合理的安装项目管理班子，劳动力安排充足。建立施工组织管理机构，工程项目经理对工程进度负直接责任。
D. 加强施工准备工作。充分考虑各种技术准备、组织准备、物资准备、作业条件准备等，因为这些是保证施工顺利进行的前提。
E. 认真熟悉建设文件、施工图纸，掌握工艺流程、设计要求、适用规范和工期要求，编制出切合实际的确保总工期的施工进度网络图，关键节点要准时到位。
F. 要做好对土建结构以及装饰的配合与衔接工作，在工程监理和建设单位代表的统一指挥下，与有关施工单位密切协作、统筹兼顾，合理组织施工工序的交叉，为其他施工单位创造施工条件。
G. 设备材料供应情况和设计出图、变更情况以及相关单位的进度情况、气候条件以及资金到位情况等方面，都是影响工期的不可忽视的因素，必须认真对待并采取相应措施予以解决，以便充分发挥本企业的优势，按时保质、保量地保证物资材料的供应，我方将通过公司计划预定、调配库存、快运等有效措施使设备材料及时到场，确保工程顺利竣工。
H. 注重现场管理，施工现场是出产品的地方，建筑产品是否如期完成，质量好坏，在很大程度上决定于现场管理水平。管理的标准是保证连续均衡的施工，严格按设计要求和技术标准施工，充分利用时间、空间，建立文明施工秩序，完善施工资料的积累和传递机制。
I. 采用工厂化预制工艺，预制各类加工件，从现场外赢得时间，保证施工的顺利进行。
J. 实行以项目经理为首的施工调度中心，调度的主要任务是：
K. 掌握和控制施工进度，及时进行人力、物力的平衡调度，保证施工按计划正常进行。及时同有关单位互通信息，掌握施工动态，协调内部各专业工种之间的工作，注意后续工序的准备，布置工序之间的交换，及时解决施工中出现的各类问题。及时了解设备材料供应动态，对缺口物资要做到心中有数，积极协助调剂，如对工程进度产生影响时，要提出调整局部进度计划的建议和有效的补救措施，使总进度计划不致受到影响。

十一、临时排水。
根据以往的施工经验，在大楼进行安装施工时室内要求尽可能无积水漏水现象。但此时由于室外雨水管网没有施工，所以雨水系统无法正常使用。我司会根据现场的实际情况，和现场协商。拿出切实可行又经济的临时排水方案，保证建筑内部施工的正常进行。
十二、溢流口的开设
因该项目设计年限是50年一遇，所以无需开设溢流口。

如图：屋顶檐沟的两头都应设溢流口

工程质量、安全控制方案

安装全程质量控制严格参照以下技术规范：
Ø DIN 19560/19561/19599/50016
Ø BS5572
Ø BS6367
Ø ISO9001
Ø 《建筑给水排水设计规范》
Ø 《采暧与卫生工程施工及验收规范》
Ø 《建筑防火设计规范》
Ø 《给水排水管道工程施工及验收规范》
Ø 《虹吸式屋面雨水排放系统技术规程》

一、质量管理体系
在公司质安部门的管理下，现场成立以项目经理为主要领导，技术总监负责，施工员、质量员、材料员、仓库及各施工组长组成的三级质量保障体系，更有吉博力公司原厂委派专业工程师，现场进行技术指导，全程控制确保施工质量。
1．项目经理是现场质量管理的主要领导者，组织各项质量检查，组织制定质量措施。

2．技术负责人负责全过程的质量管理工作，监督执行国家有关规范、规定和标准，检查各部门和各环节的质量标准执行情况。

3．综合办公室组织提供符合技术要求的单位施工工人、焊工等特殊工种工人必须持有特种作业操作证，专业工种必须有上岗技能等级证，所有工人必须经过安全培训教育。

4．设备维护员应确保施工所需的设备合格、确保需要使用时能得到设备；机械设备坚持定人、定机、定岗位的专人责任制，班组公用的设备以及一些不宜固定操作人员的设备，由所在的班组长负责。机械操作人员要持证上岗，严格遵守安全技术操作规程，在设备使用期间应及时填写“机械设备运转记录”，做好设备每班例行的保养，如：清洁、润滑、紧固、防锈，填写“机械设备保养记录”，以保持设备规定的能力。
机械在使用中发生故障，设备维护员应及时排除或组织修复，严禁带病运转和只运转不保养。
5． 文件和资料的控制
施工过程中来往的文件，由资料员作收发登记，经项目经理审批后，转发给有关人员处理落实。设计图纸的更改，施工员应在设计变更通知上签名，并负责将修改传达贯彻到施工班组、负责更改施工班组的图纸。施工班组领用图纸必须登记签名。
资料员负责保管验收规范等受控文件，受控文件有传阅签名，确保相关人员知悉。受控文件应有标识，失效文件应撤出或盖上“作废”标识。文件借出时，应办理借用手续。
资料员根据工程进度，及时和准确地收集、整理、鉴定、保管施工过程中的质量记录，包括原材料、设备、半成品和成品的说明书、合格证和质量检查记录，施工安装检查、测试、试验记录，隐蔽工程记录，工程质量检查验收记录，工程质量评定记录，技术管理工作记录等。

6．采购
项目经理部材料员填写“采购计划”，说明采购材料或设备的技术要求（型号、规格、等级、技术标准、验收规范、生产许可证或销售许可证等）。物料采购组审批，对于大宗的，特殊的，重要的物料采购计划，还需要材料设备管理部经理或项目经理审批。

二、质量管理程序
质量管理程序：提高全员素质，严格遵守施工规范—深刻理解领会图纸—明确质量目标—层层进行质量技术交底—检查监督交底执行情况—分部分项自检自查—报请监理复验—完善提高质量措施。
资料管理组获得合同、施工图纸、技术标准、验收规范、工程合同技术交底、作业指导书等受控文件。
项目经理组织全体管理人员认真学习以上资料。公司投标班子向项目经理部进行合同技术交底，准确理解受控文件。
