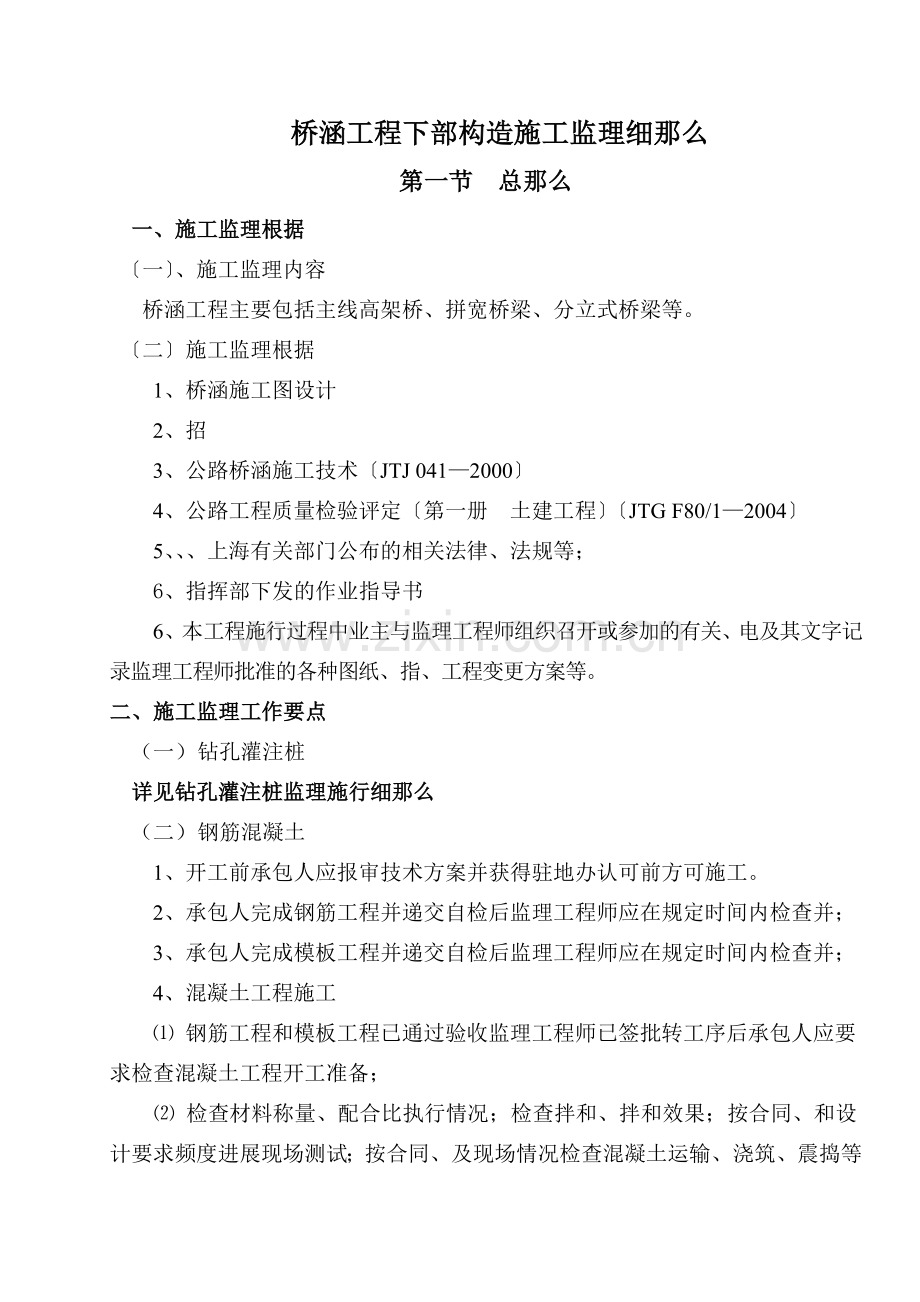

桥涵工程下部结构施工监理细则.doc

桥涵工程下部构造施工监理细那么
第一节 总那么
一、施工监理根据
〔一〕、施工监理内容
桥涵工程主要包括主线高架桥、拼宽桥梁、分立式桥梁等。
〔二〕施工监理根据
1、桥涵施工图设计
2、招
3、公路桥涵施工技术〔JTJ 041—2000〕
4、公路工程质量检验评定〔第一册 土建工程〕〔JTG F80/1—2004〕
5、、、上海有关部门公布的相关法律、法规等；
6、指挥部下发的作业指导书
6、本工程施行过程中业主与监理工程师组织召开或参加的有关、电及其文字记录监理工程师批准的各种图纸、指、工程变更方案等。
二、施工监理工作要点
（一） 钻孔灌注桩
详见钻孔灌注桩监理施行细那么
（二） 钢筋混凝土
1、开工前承包人应报审技术方案并获得驻地办认可前方可施工。
2、承包人完成钢筋工程并递交自检后监理工程师应在规定时间内检查并；
3、承包人完成模板工程并递交自检后监理工程师应在规定时间内检查并；
4、混凝土工程施工
⑴ 钢筋工程和模板工程已通过验收监理工程师已签批转工序后承包人应要求检查混凝土工程开工准备；
⑵ 检查材料称量、配合比执行情况；检查拌和、拌和效果；按合同、和设计要求频度进展现场测试；按合同、及现场情况检查混凝土运输、浇筑、震捣等工艺。

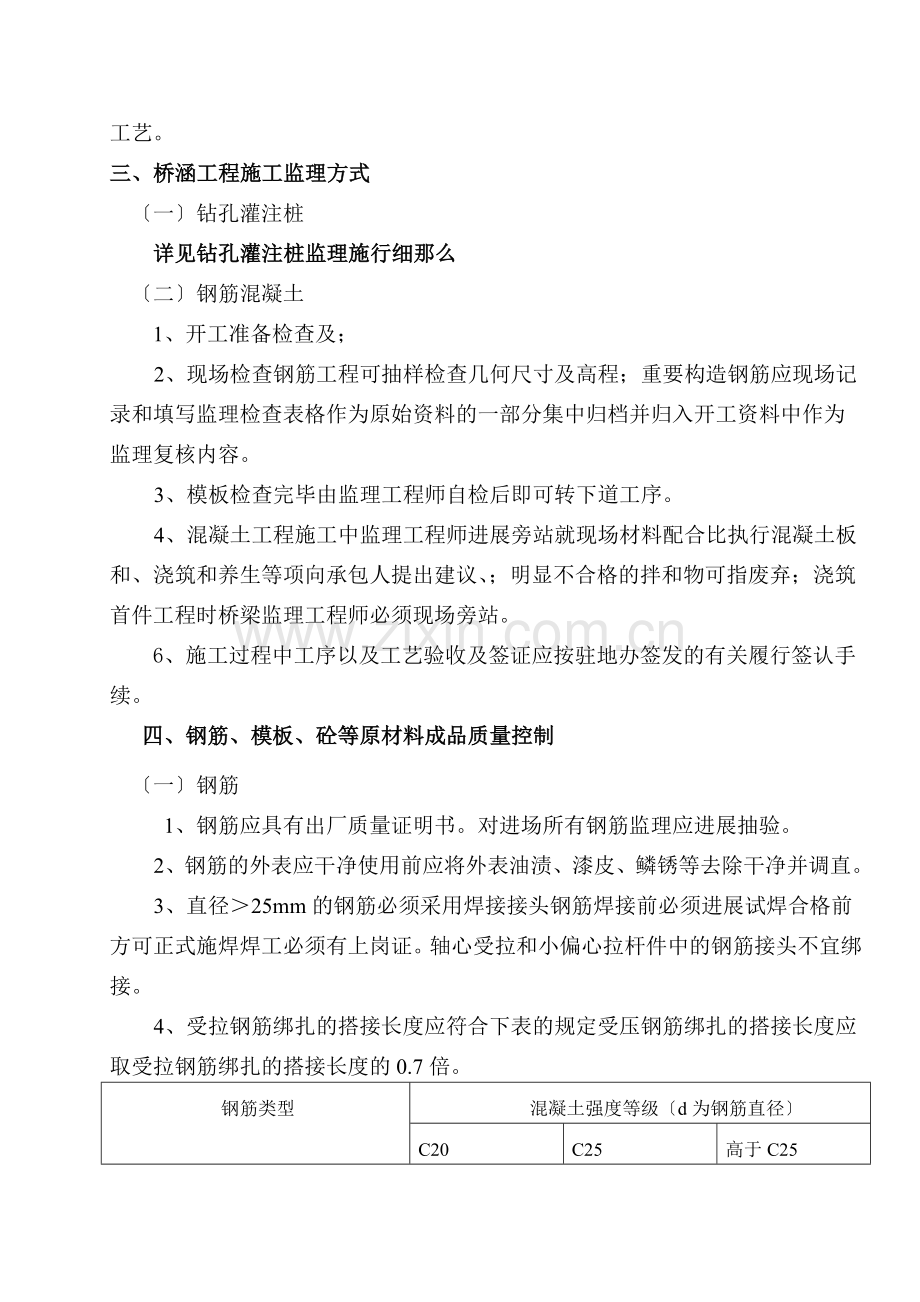

三、桥涵工程施工监理方式
〔一〕钻孔灌注桩
详见钻孔灌注桩监理施行细那么
〔二〕钢筋混凝土
1、开工准备检查及；
2、现场检查钢筋工程可抽样检查几何尺寸及高程；重要构造钢筋应现场记录和填写监理检查表格作为原始资料的一部分集中归档并归入开工资料中作为监理复核内容。
3、模板检查完毕由监理工程师自检后即可转下道工序。
4、混凝土工程施工中监理工程师进展旁站就现场材料配合比执行混凝土板和、浇筑和养生等项向承包人提出建议、；明显不合格的拌和物可指废弃；浇筑首件工程时桥梁监理工程师必须现场旁站。
6、施工过程中工序以及工艺验收及签证应按驻地办签发的有关履行签认手续。
四、钢筋、模板、砼等原材料成品质量控制
〔一〕钢筋
1、钢筋应具有出厂质量证明书。对进场所有钢筋监理应进展抽验。
2、钢筋的外表应干净使用前应将外表油渍、漆皮、鳞锈等去除干净并调直。
3、直径＞25mm的钢筋必须采用焊接接头钢筋焊接前必须进展试焊合格前方可正式施焊焊工必须有上岗证。轴心受拉和小偏心拉杆件中的钢筋接头不宜绑接。
4、受拉钢筋绑扎的搭接长度应符合下表的规定受压钢筋绑扎的搭接长度应取受拉钢筋绑扎的搭接长度的0.7倍。
钢筋类型
混凝土强度等级〔d为钢筋直径〕
C20
C25
高于C25
Ⅰ级钢筋
35d
30d
25d
月牙纹
HRB335牌钢筋
45d
40d
35d
HRB400牌钢筋
55d
50d
45d
注：〔1〕 当带肋钢筋直径d大于25mm时受拉钢筋的搭接长度应按表中值增加5d使用
〔2〕 任何情况下纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm。
〔3〕当混凝土强度等级低于C20时Ⅰ级钢筋、HRB335牌钢筋的搭接长度应按表中C20的数值增加10d；HRB400牌钢筋不宜采用
5、受力钢筋焊接或绑扎接头应设置在内力较小处并错开布置对于绑扎接头两接头间间隔 不小于1.3倍搭接长度；对于焊接接头同一根不得有两个接头。配置在搭接长度区段内受力钢筋接头面积的百分率见下表：
接头形式
接头面积的百分率
受拉区
受压区
主钢筋绑扎接头
25
50
主钢筋焊接接头
50
不限制

6、钢筋的弯制和末端的弯钩应符合设计要求,如设计无规定时,应符合下表规定:
弯曲部位
弯曲角度
钢筋种类
弯曲直径(D)
平直部分长度
备注
末
端
弯
钩
180º
Ⅰ
≥2.5d
≥5d(φ20～28)
≥3d
d
为
钢
筋
直
径
135º
Ⅱ
≥4d
按设计要求(一般≥5d)
Ⅲ
≥5d
90º
Ⅱ
≥4d
按设计要求(一般≥10d)
Ⅲ
≥5d
中间弯钩
90º
各类
≥20d

7、钢筋接头纵向焊接应尽量采用闪光对焊当缺乏闪光对焊条件时可采用电弧焊并尽量做成双面焊缝。电弧焊接和绑扎接头与钢筋弯曲处的间隔 不应小于10倍钢筋直径也不宜位于构件的弯矩处。
8、钢筋接头采用搭接电弧焊时两钢筋搭接端部应预先折向一侧使两接合钢筋轴线一致接头双面焊缝的长度不应小于5d单面焊缝的长度不应小于10d；钢筋接头采用搭接电弧焊时应优先采用双面焊缝焊缝应饱满、无缺陷。
9、电弧焊接和绑扎接头与钢筋弯曲处的间隔 不应小于10倍的钢筋直径也不宜位于构件的弯矩处。
10、在浇筑混凝土前应对已安装好的钢筋及预埋件在承包人自检的根底上进展检查并签证合格前方可进展下一道工序施工。

钢筋工程检查程序图
监理程序 施工程序

原材料试验

审批原材料

原材料进场及贮存

检查支垫、遮护状况

抽样试验检查?抗拉、
延伸、冷弯及焊接工艺
外观检查?

钢筋连接检查

审查开工

开 工 报 告

旁站检查是否符合
要求并抽查、签认

钢筋的加工、绑扎、连接
〔包括预应力钢丝〕弯钩
及位置、尺寸、数量检查
验

钢筋入模后的检查

钢筋笼入模、检查

〔二〕模板、支架
1、模板、支架必须具有强度、钢度和稳定性设计要求所有模板采用钢材如采用胶合板、塑料和其它符合设计要求的材需得到驻地办、总监办、指挥部的书面认可。模板板面之间应平整接缝严不漏浆保证构造物外露面美观线条流畅。
2、桥梁的立柱、盖梁必须采用整体式大型组合钢模以确保墩柱的外观质量；根据墩柱的高度合理确定组合钢模板。整体式组合钢模板及高墩柱〔10m以上〕模板设计报监理工程师批准。梁及墩台帽的突出部分应做成倒角或削边以便脱模。
3、模板内无污物、砂浆及其他杂物。需要重复利用的模板外表必须去除干净并及时涂上均匀薄层的脱模剂。
〔三〕砼及钢筋砼工程原材料及成品
1、砼原材料水泥必须具备资质的消费厂家消费应符合现行具备质量保证书和抽检合格证。
袋装水泥在运输和储存时应防止受潮堆垛高度不宜超过10袋。
散装水泥的储存应尽可能采用水泥罐或散装水泥仓库。水泥如受潮或存放时间超过3个月应重新取样检验并按其复验结果使用。
2、砂的粒径、细度模数、含泥量须符合要求。细骨料应采用级配良好、质地坚硬、颗粒干净、粒径小于5mm的河砂。河砂不易得到时也可用山砂或用硬质岩石加工的机制砂。本工程细集料不得使用细砂在混凝土配制时应同时考虑砂的细度模数和级配情况。
3、砂的级配应符合?公路桥涵施工技术?〔JTJ—2000〕表﹣2中所规定的级配范围。当对河砂、或机制砂的巩固性有疑心时应用硫酸钠进展巩固性试验试验时循环5次砂的总质量损失应符合?公路桥涵施工技术?〔JTJ—﹣3的规定。砂中杂质的含量应通过试验测定其含量不宜超过?公路桥涵施工技术?〔JTJ—﹣4的规定。
4、粗骨料应采用坚硬的卵石或碎石。应按不同情况分批进展检验机械集中消费时每批不宜超过400m3 ；人工分散消费时每批不宜超过200m3 。
5、粗骨料的级配范围应符合?公路桥涵施工技术?〔JTJ—2000〕表﹣1的要求。粗骨料粒径应按混凝土构造情况及施工选取但粒径不得超过?公路桥涵施工技术?〔JTJ—2000〕的规定。
6、粗骨料的技术要求及有害物质含量的规定应符合?公路桥涵施工技术?〔JTJ—2000〕表﹣2及表﹣3。混凝土构造物处于?公路桥涵施工技术?〔JTJ—﹣4所列条件下时应对碎石或卵石进展巩固性试验试验结果应符合表内的规定。
7、施工前应对所用的碎石或卵石进展碱活性检验在条件答应时尽量防止采用有碱活性反响的骨料或采取必要的措施。骨料在消费、采集、运输与储存过程中严禁混入影响混凝土性能的有害物质。骨料应按品种规格分别堆放不得混杂。在装卸及存储时应采取措施使骨料颗粒级配均匀并保持干净。
8、承包人须提供以上材料试验数据监理试验室根据抽检30进展试验。
9、砼配合比：由承包人和监理试验室作平行试验将试验结果报总监办中心实验室审批后才能使用。混凝土的水泥用量不宜超过500kg/m3大体积砼不宜超过350kg/m3。
五、施工准备阶段监理
〔一〕熟悉合同
1、施工监理人员首先要全面熟悉合同其包括且优先次序为：
〔1〕合同协议书
〔2〕 中标书
〔3〕书及其附件〔含承包人在评标间和合同会谈过程中递交和确认并经业主同意的有关问题的补充资料和澄清等假如有〕
〔4〕合同条件第II部分——专用条件〔含补遗书中与此有关部分假如有〕
〔5〕合同条件第I部分通用条件
〔6〕技术〔含补遗书中与此有关的部分假如有〕
〔7〕图纸〔含补遗书中与此有关的部分假如有〕
〔8〕标价的工程量
〔二〕检查施工准备情况
1、施工组织设计
〔1〕审查承包人提交的施工组织设计及承包人质量自检系统对照中的承诺并根据实际情况对每一项详细方案提出。
〔2〕按照的施工组织设计进展施工准备情况检查如施工机械、进场材料、进场人员的检查、审批。
〔3〕施工组织设计应包括以下内容：编制说明施工组织机构施工平面布置图施工施工详图资源方案总进度方案和进度图质量理平安消费 环境保护。
〔4〕承包人必须建立健全质量保证体系。主要内容为；质量方针、质量目的、质量保证机构、质量保证程序、质量保证措施。
〔5〕、施行性施工组织设计的审核应考察该桥起止工和全线工程进度情况。主要分项工程如：根底工程、预制工程与当时气候、水文、经济、建材供给适应情况重点考察关键工序的机具、设备和工艺的适宜情况。
2、施工测量、放样
〔1〕应在开工前检查承包人如下测量内容并审核测量：
① 人员及仪器配置情况、仪器精度及使用状态；
② 桥位桩、基线桩以及重要分部桩位测量、放样工作；
③ 护桩分布及精度。
〔2〕监理复核测量内容和
监理工程师应扼要复核设计图纸上全桥控制桩的关系以及全桥平面和高程尺寸关系。
① 桥梁工程测量放样工作的检查和复核应由测量监理工程师和桥梁监理工程师研究和协调进展但测量工程师为主要负责人；
② 测量监理工程师安排监理测量组人员检查承包人测量放样工作；测量监理工程师和桥梁监理工程师审核承包人测量后监理复核测量内容；
③ 现场测量、放样过程中资料审核时如确实存在精度或其它问题应由承包人测量人员解释必要时指复测部分或全部桩位如确系设计问题应会同设计研究解决；
④ 测量监理工程师承包人测量放样并把②、③项执行结果和驻地监工程师以作为批准开工申请根据。
〔3〕宜绘制并在监理张贴全桥测量资料综合示意图。图上详列：桥位桩、基线桩、主要分部桩及护桩的编、坐标、间隔 、方位角、曲线资料、水准点资料等。综合示意图图上列出导线点坐标表、桥位及分部桩位坐标表、导线间隔 和夹角资料表、桥位及分部桩位放样资料表、道路曲线资料表、水准点表等。
〔4〕施工测量检查要点
① 一般、经常性的检查包括：
高程、平面控制基点桩、桥涵中心桩及测量资料的复测、核对；
布网是否通视不受干扰基点埋石是否牢靠编是否明晰；桩志总图的检查；补充的水准点、桥涵中桩准确与否；各种测量如二级坐标法、直角坐标法、方向线交合法操作正确与否等等。
② 大型桥梁的桥位测量
a、平面位置测量
利用电磁波测距仪把仪器立在的控制点上通过控制点与测点的坐标计算计算出间隔 及方位角以极坐标法进展测量。
b、高程测量
在有水河流且水面宽度在150m以上时水准点的高程应采用跨河水准测量校测。跨河水准测量可参照进展观测的测回数、组数及允许偏向按执行。
③ 平面、水准控制测量及质量要求
a、平面控制网可采用三角测量、导线测量、三边测量、边角网的测量和GPS测量。
桥梁网宜采用桥轴线坐标系桥轴线相对精度的估算可按桥墩、台定位精度和相对定位精度求得。
b、一般大、中桥的三角控制测量
三角网的基线不应少于2条根据当地条件可设于河流的一岸或。基线一端应与桥轴线相连并尽量近于垂直。当桥轴线较长时应尽可能均设基线。三角网所有角度宜布设在30o～120o之间困难情况下不应小于25o。
三角网平差一般按角度、以条件平差为主。
c、高程控制测量
高程控制测量可采用水准测量和电磁波测距三角高程测量。特大、大中桥施工时设立的临时水准点应根据设计测定的水准点测出其高程偏向不应超出允许规定值。
④ 桥涵放样测量及质量要求
a、直接丈量法进展墩台施工定位以三角网进展复核。
b、大、中桥的墩、台和根底的位置应以型为DJ2或DJ1的3台经纬仪从3个方向〔其中一个方向为桥轴中线或顺桥向根底桩轴线〕交会得出。
c、曲线上的桥梁施工测量应按照设计参照公路曲线测定处理。
d、桥台锥坡应尽量争取在无水时测量放样。
e、涵洞测量放样时应注意核对涵洞纵横轴线的地形剖面图是否与设计图相符应注意涵洞长度、涵底标高的正确性。
⑤ 桥梁施工过程中和开工测量
a、施工过程中应经常检查桥涵构造浇砌和安装部位的位置和标高并对承包人的测量结果进展校核。
b、桥梁开工后的测量
桥梁开工后应对承包人的开工测量结果进展校核。测量工程如下：
测定桥梁中线、丈量跨径、桥宽、桥长、墩台各部尺寸；
检查桥面高程；
检查墩帽及支座垫石的高程；
检查支置及底板高程。
3、施工人员、设备
〔1〕按照书和经驻地监理工程师审批的?施工组织设计?中的检查承包人施工人员到场情况。工程部人员任命要求有中标正式的任命工程人员发生变动的应向业主提出书面经业主审查前方可换人有关人员要求做到持证上岗。
〔2〕按照书和经监理工程师审批的?施工组织设计?中的机具安排检查承包人施工设备到场情况要求装备足够满足桥涵正常施工的主要机具设备其它附属设备应满足平时正常施工作业的需要。
4、分部、分项工程及施工段划分
按照?公路工程质量检验评定?〔JTG F80/1-2004〕附录A将桥涵工程按每座桥梁合理划分为假设干个分部工程记分单元其中各分项工程按每座桥梁进展记分。
六、施工阶段监理
施工阶段是每一施工工程和每一分项工程的质量形成阶段而每一分项工程施工又由假设干道工序构成因此在这个阶段监理工作的重点应狠抓工序质量监理特别是直接影响施工质量的关键工序。
〔一〕开工
1、桥涵工程的每一分项工程开工之前承包人向驻地办提交施工技术方案获得批准后进展首件工程施工首件获得成功的前提下才可大面积施工并及时提交分项工程开工。在开工中应提出：
〔1〕施工的前提根底；
〔2〕施工内容；
〔3〕详细和工作程序；
〔4〕包括机构组织和人员分工在内的材料、设备、劳力的安排；
〔5〕质量保证措施；
〔6〕平安保证措施；
〔7〕技术交底书；
〔8〕方案进度、流动资金准备情况及方案流向；
〔9〕生活和工程用水、供电情况及临时工程；
〔10〕文明施工、环保措施等。
2、驻地办审批开工。
〔二〕钢筋混凝土工程
1、浇筑混凝土前模板应涂脱模剂脱模剂应采用同一品种应具有易于脱模的性能并使混凝土不变色。不得使用粘在砼上使砼变色的废机油、塑料薄膜等材料代替脱模剂。
2、模板内无污物、砂浆及其他杂物。需要重复利用的模板外表必须去除干净并及时涂上均匀薄层的脱模剂。
3、模板与钢筋安装工作应配合进展阻碍绑扎钢筋的模板应待钢筋安装完毕后进展。模板不应与脚手架发生联络防止引起模板变形。模板必须设置防倾覆设施。
4、模板安装完毕后应对其平面位置、顶部标高、节点联络及纵横向稳定性进展检查经监理睬签前方能浇砼。浇筑时发现超过允许偏向变形值时应及时纠正。
5、浇筑入模时砼坍落度的控制：桥涵根底承台1-3cm；普通配筋率钢筋砼构造3-5cm；配筋较断面较小的钢筋混凝土构造5-7cm。当工程需要获得较大的坍落度时可适当掺加外加剂。泵送砼的最小水泥用量280～300kg/m3坍落度宜为80～180mm。
6、现场混凝土的拌制配料允许偏向：
水泥：±1
粗细骨料：±2
水、外加剂：±1
7、砼宜采用商品混凝土应注意检查砼拌和物的均匀性。
8、浇筑混凝土前应对支架、模板、钢筋和预埋件进展检查并做好记录符合设计要求前方可浇筑。
9、浇注根底混凝土前应对地基进展清理和处理；基底为非粘性土或干土时应将其润湿；基底为岩石时应先将岩石润湿铺一层厚2～3cm水泥砂浆并在水泥砂浆凝结前浇筑第一层混凝土。
10、自高处向模板内倾卸砼时为防止砼离析应符合?公路桥涵施工技术?〔JTJ 041—2000〕第.2条的有关规定。
11、浇筑砼时除少量塑性砼可用人工捣实外宜采用振动器捣实。用振动器振捣时应符合?公路桥涵施工技术?〔JTJ 041—2000〕第.4条的有关规定。砼的浇筑应连续进展如因故必须连续其连续时间应小于前层砼的初凝时间或能重塑的时间。
12、施工缝的位置应在混凝土浇筑之前确定宜留置在构造受剪力和弯矩较小且便于施工的部位并应按?公路桥涵施工技术?〔JTJ 041—2000〕第.6条的有关要求进展处理。
13、浇筑混凝土间应设专人检查支架、模板、钢筋和预埋件等稳固情况当发现有松动、变形、位移时应及时处理。
14、浇筑过程中或浇筑完成后如砼外表泌水较多须在不扰动已浇筑砼的条件下采取措施将水排除。
15、构造砼浇筑完成后对砼裸露面应及时进展修整、抹平待定浆后再抹第二遍并压光或拉毛。同时按要求搞好砼养护桥面大面积裸露的砼应预加设棚罩收浆后洒水养生洒水养护的时间一般为7天每天洒水次数以能保持砼外表潮湿状态为度。
16、混凝土强度到达2.5Mpa前不得使其承受行人、运输工具、模板、支架及脚手架等荷载。
〔三〕下部构造〔钢筋砼构造〕
1、检查下部构造可施工的条件
〔1〕桩基砼强度到达设计要求；
〔2〕无破损检测合格；
〔3〕桩顶完全凿除劣质砼并冲洗干净施工缝要全面凿毛。
2、检查承台、立柱、盖梁的测量定位情况对纵横轴线位置应进展复测。
3、模板拼装就位后应复查模内尺寸、支承面高程。抽查模板的外表平整度、垂直度、拼缝及支撑情况、预埋件和预留孔道的位置及高程。
4、催促承包人按规定作好受力钢筋焊接接头的力学试验。抽查成型钢筋的数量、规格、成型尺寸、安装位置、绑扎及焊接质量并注意保护层的厚度。
5、检查砼浇筑质量。
〔1〕催促承包人严格按批准的砼配合比拌制砼随机抽查砼的坍落度旁站抽做砼强度试件。
〔2〕催促承包人在砼入仓前对仓内进展彻底的清理所有杂物、积水、污垢都必须清理干净。
〔3〕要求承包人控制好砼的浇筑厚度和振捣时间采取有效措施防止砼运输、倾倒时发生离析。
6、催促承包人对砼缺陷采取相应的整改或补救措施。复测盖梁的轴线位置及支座处顶面标高。
盖梁轴线偏位：允许偏向为 10mm
支座处顶面标高: 允许偏向为 ±10mm
7、桥梁支座
〔1〕支座垫石
严格控制支座垫石的标高、外表平整度和轴线偏位由监理工程师验收合格方允许进入下道工序不得随意调整桥面铺装层的高程。支座垫石必须与盖梁或台帽一同施工不得以砂浆或水泥浆找平。
〔2〕支座安装
① 支座的材料、规格和质量必须满足图纸和的要求成品有合格证经抽查检验合格后才允许安装；四氟滑板及相应的钢板必须涂硅脂油。
② 支座上下各部件纵轴线必须对正齐；支座顶底板与梁及墩台连接采用焊接时应防止烧坏混凝土采用螺栓连接时那么外露螺杆的高度不得大于螺母的厚度。
第二节 墩柱、盖梁〔非预应力部分〕施工
一、监理流程图 见附图
二、监理工作要点
1、原材料的检验。原材料的质量直接影响着工程质量因此必须严格把住材料质量关要认真检查原材料出厂证明做好检验试验工作。
2、砂石含水量的检查。砼中影响强度的主要因素是水灰比而砂石材料的含水量的多少又会影响砼的加水量所以在雨季要注意砂石含水量的变化从而施工中进展调整。
3、坍落度检查。检查应在砼浇筑地点进展检查的目的是防止砼在运输浇筑过程中失水或加水。浇筑任何物都应按批准的标称坍度进展测试假设超出标称坍落度的±15M那么应回绝使用现场报废。
4、砼的强度检查。如对整个浇筑过程中任何一盘料持疑心监理人员应取样制成砼试件以便检查浇筑的砼强度是否符合要求应催促承包人按照一定的频率在现场随机抽样制成试件。
5、砼的养生。应符合要求在前7天内连续保持外表潮湿冬季施工更要注意维持砼及周围的温度。
6、砼的断面尺寸。在砼浇筑前按要求进展模板检查绕位和标高检查拆模后检查有无跑模和漏浆等还要复核墩台的线位和标高。
7、砼的施工缝。一般施工缝都是程度或垂直的平面应尽量避开剪力断面。
8、检查支架的钢度。工作支架的支点间跨中挠度应不超过跨度的1.5且不超过节20mm。、

第三节 盖梁施工〔预应力〕
一、监理流程图 见附图
二、监理工作要点
1、原材料的检验。原材料的质量直接影响着工程质量因此必须严格把住材料质量关要认真检查原材料出厂证明做好检验试验工作。
2、砂石含水量的检查。砼中影响强度的主要因素是水灰比而砂石材料的含水量的多少又会影响砼的加水量所以的雨季要注意砂石含水量的变化在施工中进展调整。
3、坍落度检查。检查应在砼浇筑地点进展检查的目的是防止砼在运输浇筑过程中失水或加水。浇筑任何构筑物都应按批准的坍落度进展测试假设超出坍落度的±15MM那么应回绝使用现场报废。
4、砼的强度检查。如对整个浇筑过程中任何一盘料持疑心监理人员应取样制成砼试件以便检查浇筑的砼强度是否符合要求应催促承包人按照一定的频率面现场随机抽样制成试件。
5、砼的养生。应符合要求在前7天内连续保持外表潮湿冬季施工更要注意维持砼及周围的温度。
6、砼的断面尺寸。在砼浇筑前按要求进展模板检查线位和标高检查拆模后检查有无跑模和漏浆等还要复核墩台的线位和标高。
7、砼的施工缝。一般施工缝都是程度或垂直的平面应尽量避开剪力断面。
8、检查支架的刚度。工作支架的支点间跨中挠度应不超过跨度的1.5且不超过20mm。
9、预留孔道的位置必须符合图纸要求为防止浇砼时砼流入孔道造成堵塞可在波纺内塞入直径略小一点的塑料胶并在砼浇筑过程中每隔一段时间来回抽动。
10、安装芯模时庆确保芯模可以及时准确定位在浇筑砼时不致变形、上浮确保顶板厚度。在砼浇筑时注意随时检查。
11、对张拉千斤顶油表应按定进展校核。
12、张拉时应保证梁板砼强度及龄已到达张拉设计要求并严格按技术要求进展张拉施工完好地作好施工原始记录。
13、张拉后预应力筋实际伸长与计算伸长值相差不应超过6假设超过6应暂停张拉并查明原因。
14、压浆应按自下而上的顺序连续进展并保证孔道内水泥浆饱满、实。

第四节 承台施工
一、监理流程图 见附图
二、监理工作要点
1、模板应有足够的强度、刚度、稳定性支撑必须可靠。
2、要时常检查砼配比调整和坍落度。
3、砼下料、振捣、养生、修整要按要求进展。
4、承台放样应注意交角较小的桥梁通常采用正交承台。
5、旱桥系梁顶面通常与原地面相平或略低施工前注意检测高程必要时申请变更保证美观。
6、采用地模施工时应注意平整压实地基承载力必须到达设计和要求施工前应采用高标砂浆做底。
第五节 水中承台施工
一、监理流程图 见附图
二、监理工作要点
1、套箱围堰应有足够的强度、刚度、稳定性支撑必须可靠。
2、确保封底砼的质量。
3、要时常检查砼配比调整和坍落度。砼下料、振捣、养生、修整要按要求进展。

施工阶段工序质量监理流程图
承包人检查施工准备条件进展施工放样
承包商对该分部工程〔单元〕进展一次系统自检汇总各分项工程的质检单测量、检查记录、原始记录、试验资料
承包人进展下一分项工程单元或下一道工序施工准备
承包人进展自检填写质检单报
现场监理
承包人进展分项工程单元施工
实时填写各种原始记录
1、原材料验证试验、配合比试验
2、施工工艺方案
3、机械设备、人员状况
4、材料、机械、人员在位情况

驻地办审查施工准备条件进展放样复核或抽检

不同意施工
现场监理进展旁站或巡视检查并在原始记录上签字监视承包人制作试块并抽检试块
同意施工
召开首件工程施工交底会进展首件工程施工搜集有关数据

经自检承包人进展分部工程
〔单元〕评定
返工或修补
完工后
不合格 返工
或补修
不合格
监理进展核验必要的测量和试验
合格 合格
填写分部工程中间交工证书报现场监理
不合格
不合格
合格
现场监理对该分部工程进展中间交工检验评定驻地工程师在中间交工证书上签认后回复给承包人
承包人进展后续分部工程的施工至所有分部工程完工并经监理检验、评定合格
承包人继续施工至分部工程
〔单元〕中每个分项工程完工并经监理检验合格
现场监理签认中间交验表并报驻地监理工程师 签字后回复给承包人

合格

桥、涵工程水泥砼施工质量监理工作流程

重新修正

参加相应的构造物检测验收
潮湿养生
监理工程师抽检
各种原材料进场储藏
取样试验
根据不同构造砼要求选定料源

根据构造物和砼的性质对原
材料进展各项技术指标试验

否

是 1、 各档材料分隔堆放整齐
2、 按规定批量检验合格插牌待用不合格清场未经检验材料另
外堆放

1、 水泥、砂、碎石、外加剂各项
技术指标
2、 水泥砼基准配合比
承包人抽样试验
监理工程师旁站并进展必要的抽检和平行试验

对模板、钢筋制作安装进展系统检查自检合格后报检
承包人

否

调整施工配合比、电子计量自动
配料、强迫式搅拌机拌和砼
监理工程师抽检

1、 测定各档材料含水量作施工配合比调整
2、 测定砼坍落度

1、 运输、浇筑过程中应注意砼离析
2、 注意振捣顺序、时间不过振、漏振
3、 振捣时应注意模板变形、漏浆、
钢筋移位
4、 灌注水下砼时应注意埋深度
5、 按规定组数制作砼试件
6、 监理工程师抽样制作1—2组砼试件

是
砼运输、浇筑、振捣、修面
监理工程师旁站、抽检

1、 应注意拆模时间
2、 养生应覆盖并保持潮湿冬
季还应注意保温

桥梁下部构造工程质量监理工作流程

桥梁工程开工申请审批

·测量基桩交接完毕
·测量控制网建立和检查批准
·施工技术方案和进度方案审查批准
·检查工地实验室
·施工材料抽验、施工控制指标做比照试验
·施工人员、设备、材料准备情况审核
·第一次工地会议审查通过开工申请

业主批准开工监理工程师发开工

下部工程监理

·下部工程开工申请审批
·根底工程施工监理
·系梁、墩身、墩柱、盖梁、桥台监理
·台背回填和锥坡砌筑监理

墩柱施工监理流程图
清理现场
模 板 制 作
钢筋加工成型
返修
养 护 拆 模
浇注混凝土
基 桩 检 测
破 桩 头
挖 基
现场监
理验证
地面线
现场监理检查
填报JB105表JS101表
承包人自检
施工准备

监 理 检 查

钢筋备料机
械性能验证及焊接试验
砂石
水泥
备料
自检

不
合
混凝
土配
合比
设计
格
现场监理在JB105表上批示“同意施工〞

合
无破损检验
格

桩头混凝土质量检测

桩位高程检测

返工补救

不合格 合格 放样
钢筋骨架施工、安装模板

承包人自检并填写有关表格报现场监理

不
现场监理检查并在表格签认回复给承包人
合
格

合格
现场监理旁站检查监视承包人试块制作抽检试块

现场监理
巡视检查

强度、外观、几何尺寸检查
不合格
现场监理签认“中间交验证书
〞报驻地监理工程师签字
后回复给承包人
合格
盖梁施工监理流程图
盖梁施工监理流程图

搭支架及安底模

承包人放样

不
合
监 理 复 核

格

合格
砂石料自检

绑 焊 钢 筋

支 侧 模

混凝土配合比设计

承包人自检

不
监理审定

合
现场监理检查

格

合格
混凝土拌和及运输

浇注混凝土

设置支座垫板及各种预埋件

保温保湿防护

拆模养护

返修

检查外观及几何尺寸

不合格

合格
签发中间交工证书

承台施工监理流程图

清理现场
承台放样定位
模 板 制 作
钢筋加工成型
返修
养 护 拆 模
浇注混凝土
基 桩 检 测
破 桩 头
挖 基
现场监
理验证
地面线
现场监理检查
填报自检表
承包人自检
施工准备
基桩无破损检测

监 理 检 查

钢筋备料机
械性能验证及焊接试验
砂石
水泥
备料
自检

不
合
混凝
土配
合比
设计
格
现场监理在自检表上批示“同意施工〞

合
无破损检验
格

桩头混凝土质量检测

桩位高程检测

返工补救

不合格 合格 放样
安装模板、钢筋骨架施工
预埋墩柱钢

承包人自检并填写有关表格报现场监理

墩柱钢制作加工
不
现场监理检查并在表格签认回复给承包人
注：本流程图分全承台 合
开挖破桩头之后进 格
行无破损检测与先
进展无破损检测合 合格
现场监理旁站检查监视承包人试块制作抽检试块
格后再开挖承台破
桩两种流程
现场监理
巡视检查

强度、外观、几何尺寸检查
不合格
现场监理签认“中间交验表
〞报驻地监理签字
后回复给承包人
合格

桥涵工程完工验收阶段监理程序
桥〔涵〕工程施工完工

返工 返工
计 量

承包人交工验收自检并汇总
开工、材料试验、强度试验各工序质量检验单

不合格

交工验收自检合格并汇总开工、试验、检验单填报中间
交工证书

监理抽检并审查承包人汇总的开工申请材料、强度试验及各工序检验单

不合格

监理抽检合格并汇总齐全签
发中间交工证书

模板、支架及拱架制作时的允许偏向表

项 　　　　目
允许偏向〔mm〕
木

模

板

制

作
模板的长度和宽度
±5
不刨光模板相邻两板外表上下差
3
刨光模板相邻两板外表上下差
1
平板模板外表的部分不平
刨光模板
3
不刨光模板
5
拼合板中木板间的缝隙宽度
2
支架、拱架尺寸
±5
榫槽嵌接严度
2
钢
模
板
制
作
外形尺寸
长和高
0－1
肋高
±5
面板端偏斜
≤0.5
连接配件〔螺栓、卡子等〕的
孔眼位置
孔中心与板面的间距
±0.3
板端中心与板端的间距
0－0.5
沿板长、宽方向的孔
±0.6
板面部分不平
1.0
板面和板侧挠度
±1.0

模板、支架及拱架安装的允许偏向表
项　　目
允许偏向
模板标高
根底
±15
柱、墙和梁
±10
墩台
±10
模板尺寸
上部构造的所有构件
+5.0
根底
±30
墩台
±20
轴线偏位
根底
15
柱或墙
8
梁
10
墩台
10
装配式构件支承面的标高
+25
模板相邻两板外表上下差
2
模板外表平整
5
预埋件中心线位置
3
预留孔洞中心线位置
10
预留孔洞截面尺寸
+100
支架和拱架
纵轴的平面位置
跨度1/1000或30
曲线形拱架的标高(包括建筑拱度在内)
+20－10
加工钢筋的允许偏向表
项 目
允许偏向
受力钢筋顺长度方向加工后的全长
±10
弯起钢筋各部分尺寸
±20
箍筋、螺旋筋各部分尺寸
±5

墩、台身实测工程
项次
检查工程
规定值或允许偏向
检查和频率
1
混凝土强度(Mpa)
在合格内
按附录D检查
2
断面尺寸(mm)
±20
尺量：检查3个断面
3
竖直度或斜度(mm)
0.3H且不大于20
吊垂线或经纬仪：测量2点
4
顶面高程(mm)
±10
水准仪：测量3处
5
轴线偏位
10
全站仪或经纬仪：
纵、横各测量2点
6
节段间错台(mm)
5
尺量：每节检查4处
