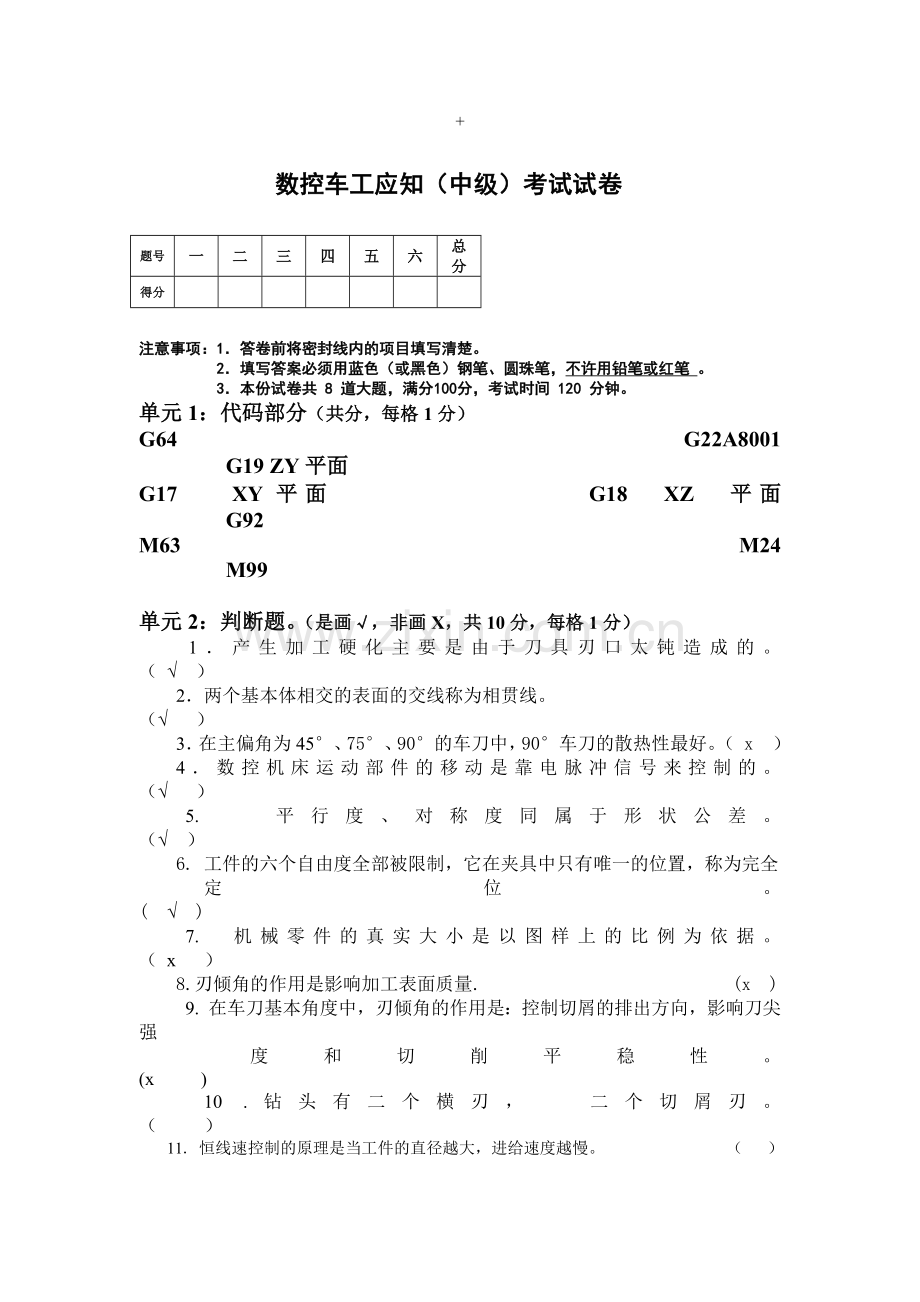

数控车工应知（中级）考试试卷

题号
一
二
三
四
五
六
总分
得分

注意事项：1．答卷前将密封线内的项目填写清楚。
　　　　　2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。
　　　　　3．本份试卷共 8 道大题，满分100分，考试时间 120 分钟。
单元1：代码部分（共分，每格1分）
G64 G22A8001 G19 ZY平面
G17 XY平面 G18 XZ 平面 G92
M63 M24 M99

单元2：判断题。（是画√，非画X，共10分，每格1分）
1．产生加工硬化主要是由于刀具刃口太钝造成的。 （ √ ）
2．两个基本体相交的表面的交线称为相贯线。 （√ ）
3．在主偏角为45°、75°、90°的车刀中，90°车刀的散热性最好。（ x ）
4．数控机床运动部件的移动是靠电脉冲信号来控制的。 （√ ）
5. 平行度、对称度同属于形状公差。 （√ ）
6. 工件的六个自由度全部被限制，它在夹具中只有唯一的位置，称为完全
定位。 ( √ )
7. 机械零件的真实大小是以图样上的比例为依据。 （ x ）
8.刃倾角的作用是影响加工表面质量. (x )
9. 在车刀基本角度中，刃倾角的作用是：控制切屑的排出方向，影响刀尖强
度和切削平稳性。 (x )
10 .钻头有二个横刃， 二个切屑刃。 （ ）
11. 恒线速控制的原理是当工件的直径越大，进给速度越慢。 （ ）

单元3：
1. 编写以下零件镗孔和锯片铣刀部分的程序？

2. 请解说以下程序？
N7(MILL.BOSS-MAIN)
G24
M305
G290A0B7.94C1D22.35E0F.05H1Q-18.7S3000T7U11.41X14.6
G0X50
G24M9

3.跳跃功能有那三种？它们的区别在那里？
IF[L2240]NE0GOTO7777

IF[L20GT0]GOTO6666

GOTO2500

4．以下程序是G71循环加工，能说出不同点吗？
G97S1=3500M3 N6(RGH-FIN.OD)
G59X0ZL20 G53X406
G64 G59X0ZL20
G97S2=4500T606M203 G64
G0Z0 G97S2=4500T606M203
G0X36M7 G0Z2
G1X5F0.1 G0X19.0M8
G0W-2 G89
G0X36 G71P4913Q4914I.25K.076D3.5F.13E.05
G0Z-2 GOTO4914
G88 N4913
G71P8106Q8107I0.152K0.076D3F0.2E0.05 G46
G89 G0X32.4Z1M8
G0Z-2 G1Z.13
G0X12M7 G1X30.73Z-1.316
N8106 G1Z-4.75
G46 G1X28.8Z-5.715
G0X12Z-1 G1Z-28.5
G1Z0F0.1 G1X22.095
G1X13.475D0.127E0.025 G1Z-34.79
G1Z1.575 G1X18.67
G1X15.748Z2.712 G1Z-39.18
G1Z10 G1X9.8
G1Z15X12 G40
G1X34.16 N4914
G1X34.92Z16.32 G0Z1.27
G1U1 G53X406M9
G40 G53Z270
N8107
G53X406M9

5.G26和G24代表什么意思？ 有何不同？请画图表示。
6.简述!在程序中的作用？根据一下程序，正确添加！。（247461）
S1 S2
G26 G26
M305 G59X0ZL10
T0505 !
M17 G63
M303S3=3000 M405
G0Z-5Y0M8 T1010
G0C135 M403S4=3000
G0C225 G0Z-5M8
G0C315 G0X12.16
G26 G94
!
G1Z-8.7F80
G0Z-5
!
G1Z-8.7F80
G0Z-5
!
G1Z-8.7F80
G0Z-5
!
G1Z-8.7F80
G0Z-5
M405
G26M9

7．已知车削直径d=45mm外圆，切削速度Vc=30m/min，车削长度
L=150mm，进给量为f=0.3mm/r，求一次进给所用的时间h为多少分钟？

又

8.数控机床通常最适合加工的工件具有哪些特点？
答：数控机床通常最适合加工具有以下特点的零件：
　　１）多品种、小批量生产的零件或新产品试制中的零件。
　　２）轮廓形状复杂，对加工精度要求较高的零件。
　　３）用普通机床加工时，需要有昂贵的工艺装备（工具、夹具和模具）的零件。
　　４）需要多次改型的零件。
　　５）价格昂贵，加工中不允许报废的关键零件。
６）需要最短生产周期的急需零件

9.什么是逐点比较插补法？ 它需要那几个节拍？
答：工件的轮廓，无论是什么曲线，都可以用简单的直线，圆弧等逼近，这种插补方法是走一步计算一次，并比较刀具于工件轮廓的相对位置，使刀具向减小误差的方向进给，故称逐点比较插补法。
1， 偏差判别，2，进给，3，偏差计算，4终点判别。

10．数控机床进给系统机械部分有什么要求？
答；对机械部分设计总的要求是消除间隙，减少摩擦，减少运动慣性，提高传动精度和刚度，为了

11．已知：三角螺纹M27×3
求：螺纹中径d2 ，牙型高度h；螺纹小径d1
解：d2= d–0.6495P= 27–0.6495×3=25.015 mm
h=0.5413P=1.6239 mm
d1=d–1.0825P=23.7525mm
12. TNC65程序有时不能输入程序，请分析原因？除了加工程序，其余的程序多能删除吗？
13.影响加工质量的因素有哪些？数控车床有哪些优点？
14．制造车刀切削部分的材料应具备哪些要求？
(1)耐高温,在高温状态下硬度不易下降
(2)有较高的硬度
(3)有一定的耐磨性和耐冲击性，
（4）红硬性，冷硬性，坚硬性，

15．计算题
1、已知一燕尾槽的槽口宽度A=40mm，槽深t=18mm，槽形角α=60°。现
用D=φ15mm的圆棒辅助测量的圆棒辅助测量（如下图），求两圆棒中心
间的距离M。
（sin60°=0.866 cos60°=0.5 ctg60°=0.57735 sin30°=0.5
cos30°=0.86603 tg30°=0.57735 tg60°=1.7321 ctg30°=1.7321）

解:
X=(15/2)/ tg30°=12.99
Y=18/ tg60°=10.392
X-Y=12.99-10.392=2.598
M=A-2(X-Y)=40-2*2.598=34.804

16．关于I，K编程圆弧？

单元5：画线。（共6分，）
1.已知主、左两视图， 画出俯视图。

2.已知主、左视图，补画俯视图。

3.已知主、俯两视图画出正确的左视图.

2. 请编写以下零件的加工程序. （共14分，）247461。
