公路工程隧道施工监理细则.doc

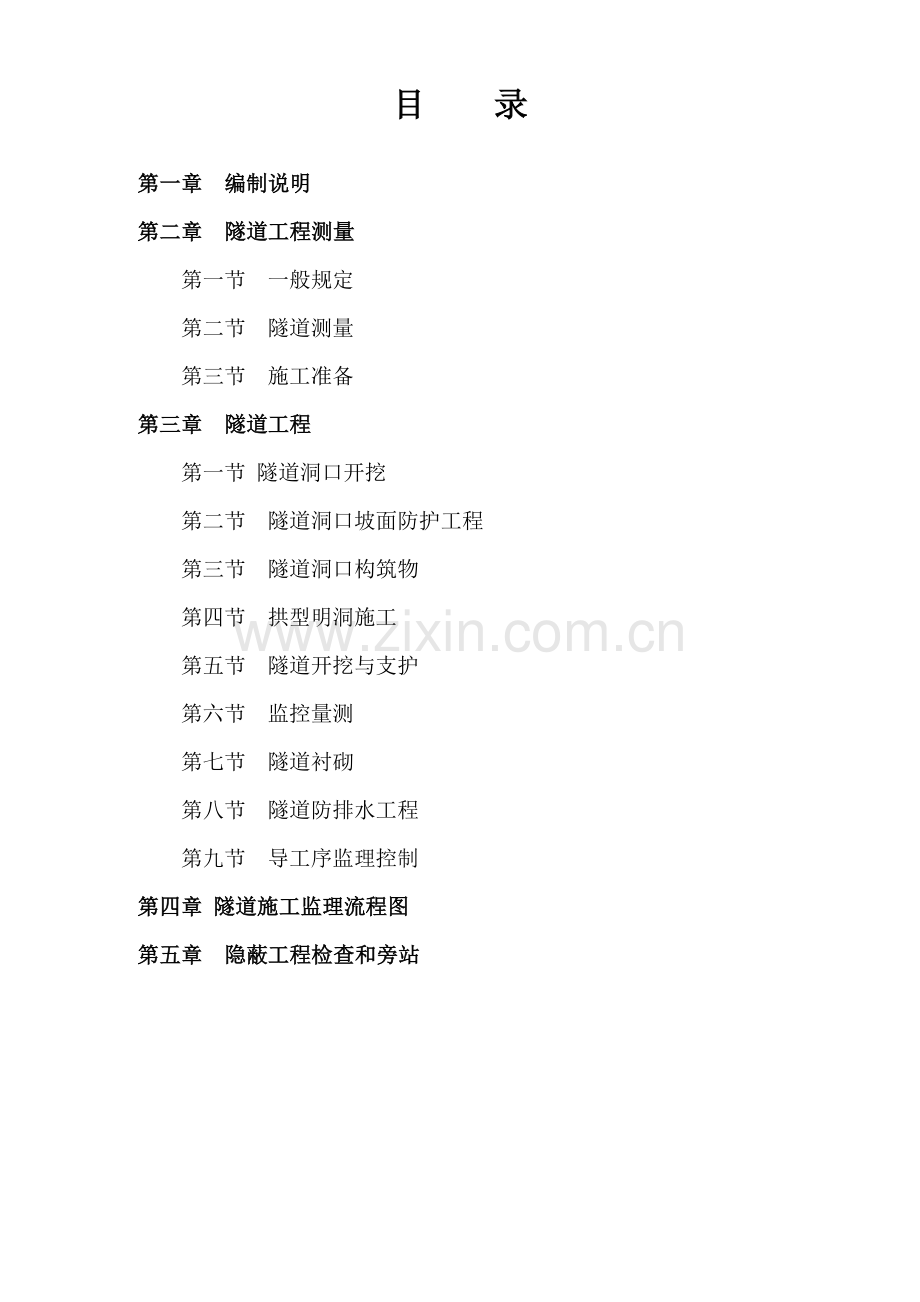

目 录

第一章 编制说明
第二章 隧道工程测量
第一节 一般规定
第二节 隧道测量
第三节 施工准备
第三章 隧道工程
第一节 隧道洞口开挖
第二节 隧道洞口坡面防护工程
第三节 隧道洞口构筑物
第四节 拱型明洞施工
第五节 隧道开挖与支护
第六节 监控量测
第七节 隧道衬砌
第八节 隧道防排水工程
第九节 导工序监理控制
第四章 隧道施工监理流程图
第五章 隐蔽工程检查和旁站

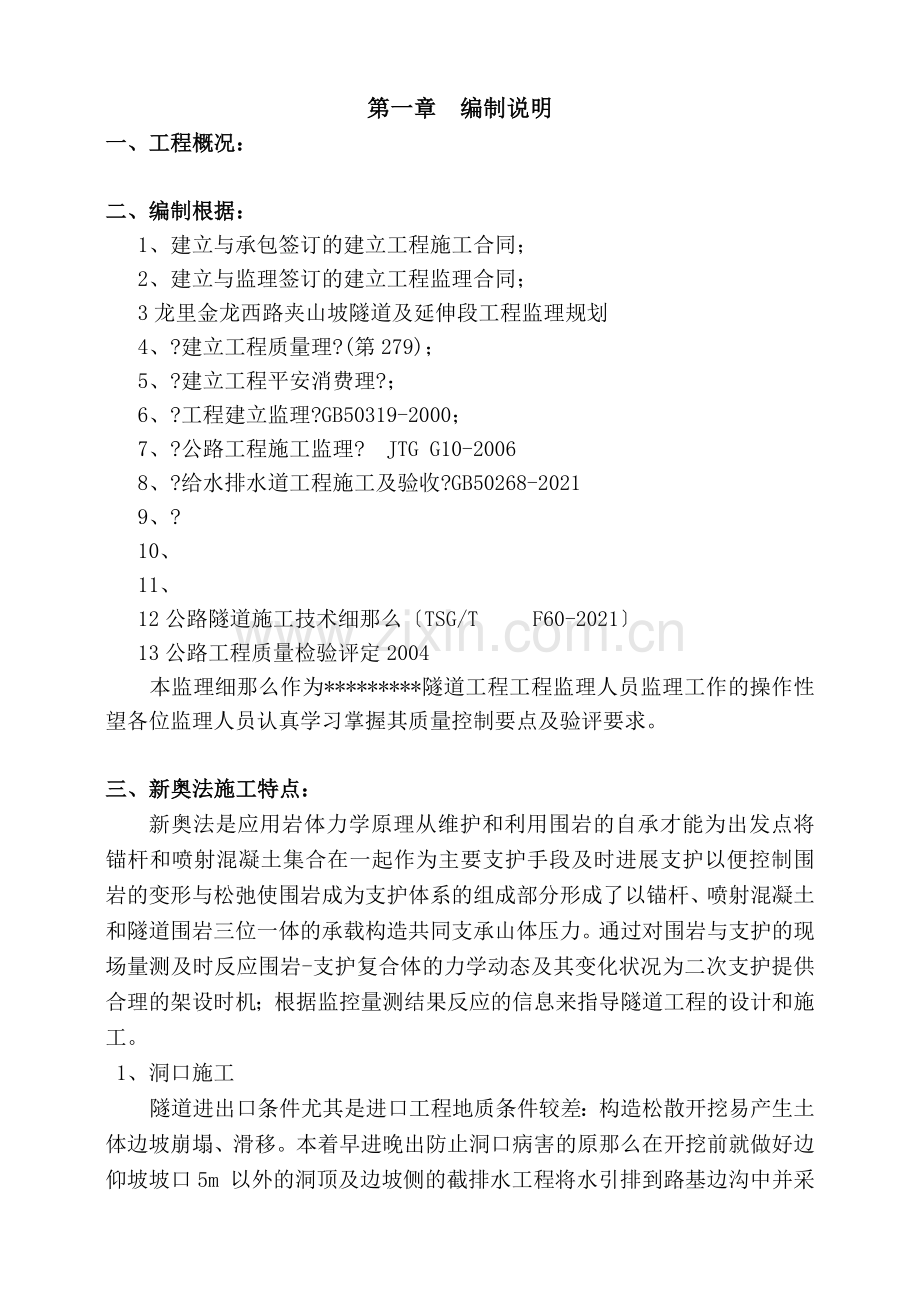

第一章 编制说明
一、工程概况：

二、编制根据：
1、建立与承包签订的建立工程施工合同；
2、建立与监理签订的建立工程监理合同；
3龙里金龙西路夹山坡隧道及延伸段工程监理规划
4、?建立工程质量理?(第279)；
5、?建立工程平安消费理?；
6、?工程建立监理?GB50319-2000；
7、?公路工程施工监理? JTG G10-2006
8、?给水排水道工程施工及验收?GB50268-2021
9、?城镇道路工程施工与质量验收?(CJJ1-2021)
10、GB 50026-2007 工程测量
11、?JTG F60-2021-公路隧道施工技术?
12公路隧道施工技术细那么〔TSG/T   F60-2021〕
13公路工程质量检验评定2004
本监理细那么作为*********隧道工程工程监理人员监理工作的操作性望各位监理人员认真学习掌握其质量控制要点及验评要求。

三、新奥法施工特点：
新奥法是应用岩体力学原理从维护和利用围岩的自承才能为出发点将锚杆和喷射混凝土集合在一起作为主要支护手段及时进展支护以便控制围岩的变形与松弛使围岩成为支护体系的组成部分形成了以锚杆、喷射混凝土和隧道围岩三位一体的承载构造共同支承山体压力。通过对围岩与支护的现场量测及时反应围岩-支护复合体的力学动态及其变化状况为二次支护提供合理的架设时机；根据监控量测结果反应的信息来指导隧道工程的设计和施工。
1、洞口施工
隧道进出口条件尤其是进口工程地质条件较差：构造松散开挖易产生土体边坡崩塌、滑移。本着早进晚出防止洞口病害的原那么在开挖前就做好边仰坡坡口5m 以外的洞顶及边坡侧的截排水工程将水引排到路基边沟中并采用浆砌片石加固以及勾缝防渗措施。浅埋段用土夯填坑洼使坡面排水顺畅以减少下渗。洞口衬砌构造型式也采用复合式衬砌〔钢筋混凝土二次衬砌〕确保洞口稳定与平安可靠。
2、开挖支护施工
进出口明洞采用明开挖全断面浇〔模〕筑拱墙整体式钢筋混凝土明洞衬砌；Ⅳ类围岩采用正台阶法。Ⅲ类围岩采用全断面开挖及衬砌施工方案。初支护先拱后墙仰拱紧跟。二次衬砌先仰拱后墙拱整体模筑。进洞前边仰坡进展实在可靠的锚喷网加固洞顶覆盖薄的位置进展地层加固采取由地面浆锚杆加固的措施以保证顺利平安进洞。进洞采取超前〔棚〕小导注浆预加固施工方案防止掌子面坍塌及冒顶。初支护喷混凝土分2~5 层施作在初支护完成后当喷混凝土外表无滴漏水时才进展防水层的施工。
3、现场监控量测
围岩及初支护的监控量测是新奥法设计施工的重要组成部分也是完善设计和施工的重要监测和手段。施工中自始至终按照设计图纸的要求和中监测和稳定的要求严格执行。只有通过对围岩开挖和初支护的过程进展监控量测和分析才能掌握围岩及初支护各阶段的支护稳定的动态规律并结合地质超前预报来评价围岩的稳定性并进一步理解围岩的弹塑性及加固区域为合理科学地调整初支护参数、支护空间、支护时间、开挖支护程序、修正设计和指导施工提供可靠根据。施工中除结合已有的初步设计及施工图阶段的隧道地质资料和开挖过程中遇到的地质情况进展充分分析掌子面前方围岩的情况外还利用了超前导钻孔等措施探测掌子面前方4~40m 的地质情况判断是否有断层、地层交界面〔如黄土与强风化下卧岩层的交界面〕、含水量等异常情况。
4、隧道防排水施工
因地制宜采取以排水为主防、排、堵相结合的综合治水措施主要有：
〔1〕在施工前及施工中做好洞口外的截水、排水、引水、防水工程。
〔2〕在初支护与二次衬砌之间铺设1.2mm厚HDPE蜂窝形防水板及350g/m2的无纺布作为防水层。
〔3〕在初支护与防水层之间设置环向排水盲沟〔Ω型弹簧排水〕环向排水盲沟设置间距为10m,纵向墙背排水盲沟采用φ110双壁打孔波纹设置在洞内初支护便墙角脚沿隧道两侧全遂贯穿。环向排水盲沟将隧道拱背部位围岩渗水排入纵向墙背排水盲沟然后通过横向导水〔φ110双臂波纹〕将水倒入隧道底部的中心排水沟最终通过中心排水沟将围岩渗水排至路基边沟。在下水发育地段、集中渗水地段以及在喷层中遇较大渗水地段应加设Ω型弹簧排水将水导入墙背排水盲。
5、复合式衬砌施工
复合式衬砌施工开挖采用光面爆破和预裂爆破预留超挖及变形预留量最后机械〔人工〕凿除松动及欠挖部分到达尽可能接近设计开挖线。开挖接近设计开挖线是保证钢支撑和格栅支撑与围岩贴并与锚杆、钢筋网焊接成整体形成支撑构造体系非常必要的条件。
支撑与开挖线之间的空隙部分以混凝土垫块垫实并用喷射混凝土充填实支撑或钢筋网与围岩之间确保有2~3cm 的喷射混凝土保护层。施工中喷射混凝土全部覆盖钢拱支撑尤其是格栅支撑及喷锚网并使其贴围岩因为只有在这种情况下才能发挥其初支护的可靠承载力。
在施工中亲注意掌子面的开挖情况和地质超前预报结果并加以可靠分析及时修正围岩类别、施工超前支护及初支护措施防止了坍方、冒顶尤其是在洞口的浅埋段土石层面交界处断层破碎带及其附近区段都进展了增强支护和衬砌这样才能保证围岩的整体稳定性。
6．施工考前须知
〔1〕施工中要严格贯彻新奥法的思想可进步工作效率做到施工平安无事故可节约本钱降低工程造价。
〔2〕在施工过程中通过现场量测可以判断围岩稳定性能及早发现异常情况及时采取措施保证施工的平安性和可靠性。
〔3〕二次衬砌是在围岩与初支护变形根本稳定的条件下修筑的围岩与支护构造形成一个整体进步支护体系的平安度。
〔4〕施工中采用光面爆破和预裂爆破使隧道断面周边轮廓平整防止棱角突变处的应力集中现象进步围岩的稳定性。
隧道工程包括隧道及明洞的洞门工程、洞身工程、洞内附属构筑物及运营通风设施、防排水、辅助坑道等内容以下我们将对隧道工程的各项关键工序进展重点、难点分析并提出控制措施及对策。

第二章 隧道工程测量
第一节 一般规定
?工程测量?GB 50026-2007是本工程测量的根本根据监理工程师在工程监理工作中必须严格执行?测规?中的有关规定。
监理工程师应检查承包施工前的复测施工中建、构筑物的中线高程、等控制网测量以及施工完成后的开工测量数据。要求其测量记录、测量计算成果和图表清楚签署完善并经过认真的复核和验算未经复核和验算的测量数据制止使用。
本工程各建筑平面位置和高程的正确监理工程师必须对承包完成的各项测量数据进展审查或抽查。重点〔控制〕工程现场监理应自行测量以校核施工测量的成果。
所有测量仪器、设备必须经过有法定资质的计量机构标定并在标定的有效使用之内使用。
第二节 隧道测量
监理工程师应按以下要求检查施工的控制测量资料并进展必要的检测。
1．洞外控制测量资料：
1〕监理工程师对施工提供的洞外控制测量资料应重点检查因洞外控制测量影响所产生在贯穿面上的横向中误差小于4km的隧道为±30mm。并认真分析贯穿误差计算采取用的测角中误差及测距相对中误差是否合理。
2〕监理工程师应根据测量条件和需要对观测条件差的程度角进展外业抽测抽测与原测成果之差为：±2√m1+ m2² 式中m1m2分别为检测、原测的实际测角中误差〔"〕
3〕各等级水准测量的视线长度前后视距累积差和视线高度可参照表1规定执行。
视线长度前后视距累积差和视线高度〔m〕 表1
水准测量等级
视距长度
前后视距累积差
视线高度
仪器等级
视 距
视线长度在20m以上
视线长度在20m以内
一
S1
75
≤3.0
≥0.5
≥0.3
S0.5
80
二
S3
75
≤5.0
三丝能读数
三丝能读数
S1
100
三
S3
100
≤10.0
三丝能读数
三丝能读数

4〕各等级水准测量作业完毕后须以测段往返测高差不符值计算每公里水准测量高差中数的偶尔中误差计算公式为：

M=± [△△/R]/4n
式中：△—测段往返测高差不符值〔mm〕
n—测段数
R—测段总长度〔km〕
5〕控制测量使用的仪器、工具使用前应作必要的检校。
2．应催促施工按以下要求进展洞内控制测量：
1〕洞内导线应根据洞外控制点向洞内作引伸测量洞内导线应组成多边形闭合导线或主副导线环平行导坑的单导线应与洞内导线联测以资检核。
2〕洞内导线边长尽量选择长边和接近等边。直线地段不宜短于200m曲线地段不宜短于70m视线与构筑物的横向间隔 在0.2m以上。为减少贯穿误差可利用成洞部分对原导线点进展取舍以增加导线边长重新进展测量。
3〕由洞外引向洞内的测角宜在间或阴天进展。
4〕洞内测量应作测量设计导线角的测回数可根据测量设计的测角中误差结合使用的仪器等级表2选用其各项观测限差应符合表3的规定。
测角精度、仪器等级和测回数 表2
三角锁和导线测量等级
测角中误差〔"〕
仪器等级
测回数
二
±1.0
J1
6~9
J2
12~15
三
±1.8
J1
4
J2
12~15
四
±2.5
J1
2~3
J2
4
五
±4.0
J2
2~3
观测法各项限差〔"〕 表3
仪器
等级
光学测微
器两次重
合读数之差
半 测
回 归
零 差
各测回同一方向两倍轴差〔2c〕的互差
各测回
同一方
向值互差
J1
1
6
9
6
J2
3
8
13
10
注：当观测方向数不超过3时可以归零但基线网除外。
5〕当采用光电测距时应防止强烈灯光直接进入照准头发射接收镜头及反射镜面有雾气时应及时拭净。
6〕洞内水准道路应由洞口高程控制点向洞内布设结合洞内施工特点每200～500m设立两个水准点水准点应定复核。
3．催促检查施工按以下要求进展洞内施工及开工测量：
1〕供衬砌用的临时点必须用经纬仪测定其间距以不大于10米为宜。
2〕中线横向误差不得大于5mm。
3〕为使隧道衬砌内轮廓线符合设计要求在立模前应复核中线和高程并放出横断面的十字观测方向；标出拱架顶边墙底和起拱线高程用衬砌断面的支距即可立拱模和墙模立模后必须进展检查及校正。
4〕隧道贯穿后应测定实际贯穿误差应符合规定施工中线及高程的实际误差应在未衬砌地段调整。
5〕隧道衬砌开工后应在直线地段每50m曲线地段每20m及需要加测断面处以线路中线为准测绘隧道实际净空包括拱顶高程、起拱线宽度、路面标高处程度宽度、铺底或仰拱高程。
6〕隧道永久中线点应在开工测量后埋设直线每200~250m设一个曲线段应在缓和曲线的起终点各设一个；曲线中部可根据通视条件适当增加。洞内水准点每公里埋设一个永久中线点及水准点埋设后应在隧道边墙上画出标志。
第三节 施工准备
1、熟悉设计与建立、设计、施工现场核对施工图纸。
①核对现场地形、地貌、水文、地质情况。
②核对弃碴场位置选择是否便于施工、环保、平安是否经环保部门审批。
2、参加设计技术交底。
3、复核交桩复测资料。
4、审批施工组织设计或施工方案。
5、审核重点隧道施工场地总布置图方案。施工场地布置应结合工程规模、工、地形特点、弃渣场和水源等情况本着因地制宜、充分利用地形、合理布置、统筹安排的原那么进展并符合以下要求：
①以洞口作业区为中心布置施工场地。施工场地应事先规划分安排并减少与现有道路穿插和干扰。
②隧道洞外应有大型机械设备安装、维修和存放的场地。
③合理布置大堆材料〔砂石料〕、施工备品及回收材料堆放场地的位置。
④生活效劳设施应集中布置在宿舍、保健和用房的附近。
⑤运输便道、场区道路和临时排水设施等应统一规划做到合理布、形成网络。
⑥危险品库房按有关规定。
⑦检查开工准备条件审批开工。
6、审核交通运输状况
对隧道洞口施工作业区的交通运输状况进展审核重点审核运输方式、运输道路、运输道路、运输理及运输设备满足施工需要限度的减少施工中的互相干扰。
7、审核电力
认真审查施工报送的施工用电组织设计方案主要包括：所选的高、低压配电设备及变压器的容量、功能及电力配置是否合理并能满足现场施工用电的需要其中所用元器件是否适应现场工作环境如防爆、防潮等方面的性能是否达标备用电源是否能在主电源停电情况下及时投入并保障主要用电设备的正常工作。对外供电要求承包人与供电签定供电合同或协议明确停电预报的条款；对承包人按合同约定所配置的发电设备的到位情况进展检查。是否制订了现场施工用电平安理制度及措施电气施工人员、平安员、电力维护人员是否配置齐全。
8、审核供水
重点对所选的水源地、供水方式及蓄水设备进展审核保证生活用水符合卫生、施工用水符合耐久混凝土拌制的要求。催促使用与水部门用水手续协助有关对供水路、设备进展检查确保施工用水。
9、检查进场原材料。
①审查进场原材料全部质量证明和试验。建立供给原材料质量证明应齐全。施工自行采购的原材料监理工程师检查采购合同复印件、消费厂家资质证明等。
②通过外观检察、见证取样检测或平行检验等方式按现行验标规定对实物进展检查验收。未经历收合格的材料制止用于工程。
③检查原材料存放。要求施工对原材料进场时间、产地、数量、批次、品种、规格和检验状态分别作出明显标识。
10、检查进场施工机械。
①施工机械应按隧道施行性施工组织设计的要求配置。
②施工机械性能良好零配件、附件及履历书齐全施工机械的准备应适应施工进度的要求迅速而及时的分完成确保正常施工。
11、检查作业人员资格。
①从事隧道施工作业的人员应符合有关劳动法规的规定持证上岗。
②隧道施工前应根据工程特点、新技术推广和新型机械装备等情况对职工进展平安技术交底和培训。
12、检查开工准备工作审批开工申请。
13、监视施工工地试验室按验标规定的频次取样并按验标规定的频次见证试验。

第三章 隧道工程
一 隧道洞口开挖
〔一〕 技术要求和质量
1 路槽开挖技术要求见表 1
路槽开挖实测工程允许偏向 表1
检查工程
允许偏向或允许值
检查频率要求
路基面高程
+0mm, -30mm
每100m 水准仪测3 点
中线偏位
+50mm,-50mm
每100m 经纬仪测3 点
路基宽度
+100mm, -0mm
每100m,米尺测3 处
横坡度
±0.3
每100m,3m 直尺测3 处
路基平整度
20mm~30mm
每100m,3m 直尺测2 处
边仰坡斜率
不陡于设计值
每100m,测2 处
外观鉴定：
a、路基外表平整边线顺直；
b、坡面平顺稳定、曲线圆滑、无松石亏坡；

2 截水沟、排水沟开挖技术要求见表 2
截水沟、排水沟开挖实测工程允许偏向 表2

检查工程
允许偏向或允许值
检查频率要求
沟底纵坡
符合设计
每200m 水准仪测4 点
断面尺寸
不小于设计
每200m 尺量2 处
边坡坡度
不陡于设计
每200m 检查2 处
边棱直顺度
±50mm
每200m 拉线检查2 处
外观鉴定：沟底无阻水现象
〔二〕 监理要点：
1 土方开挖
能用挖掘机、推土机、铲运机等机械直接开挖的土方应自上而下逐层开挖严禁掏挖取土或其它引起坡面失稳坍塌的开挖方式。这间监理工作的要点是：
1〕 将清场土、弃土运至指定的弃土场地自下而上、分层堆弃；用作移挖作填的土方应按填方路基要求,分层碾压,压到设计压实度;假设设计无明确规定,应按监理工程师的指处理,承包人不得随意动用;
2) 挖方应按设计的横断面及边仰坡坡度要求开挖,不得超挖和欠挖经人工修整后的边仰坡面应平整坡度不陡于设计坡度；
3〕 挖方不允许一次挖至路基面设计标高应保存大于40 厘米的高度以免土质路基长暴露、车辆碾压造成其构造破坏和强度降低。
4〕雨季施工要作好施工场地的排水可利用分层开挖形成纵向排水或横坡排水并注意修筑、保持临时排水沟渠的畅通防止集水浸泡坡脚。
2 石方开挖
需采用爆破开挖的土石方首先应确定爆破方案并进展炮位、炮孔深度和用药量计算其设计图纸和计算资料经监理工程师审批后方能施工。石方开挖过程中采用松动爆破和光面爆破制止采用对山体稳定、临近构筑物损害的爆破。监理工作的要点是：
1〕去除山坡的浮石、危岩爆破振动造成落石危及施工平安或造成运营间的隐患：
2〕确认承包人测出的土石分界限及土石方数量承包人应尽可能按土或石层次分层开挖以便于将开挖出的适用材料用于消费混凝土集料、路面材料和路进填料；
3〕承包人根据地形、地质、开挖断面及施工设备等条件采用的施工应能保证边仰坡稳定、不危身及财产平安；否那么应修改施工方案或采取防护措施；
4〕对于强度较高不易风化或水解的岩石路基面应一次开挖到位或留有足够一次插底爆破厚度。爆破出的外表应使其平整以利于洞内施工运输要求或适应路面铺筑的需要。
3 水沟开挖
包括边沟开挖和截水沟开挖。开挖出的水沟应形成排水工程包括边仰坡外的截水沟、洞口两侧边沟以及洞口改沟等。监理要点为：
1〕洞口边、仰坡处的截水沟应于路槽土石方开挖前施工截水沟上进口应与原地面衔接严不使出现溢流或渗漏；下出水口应引入排水系统并妥善处理。开挖出的截水沟应及时采用沙浆封闭或浆砌片石铺砌防止地表水流沿沟下渗。尤其是在土质和风化严重石质的坡面裸沟排水下渗会造成坡体滑塌应予以坚决制止。
2〕洞口及洞横范围地面上的坑洼积水应采取先排水后夯填再封顶的措施处理。
3〕洞口边仰坡以外上方不得堆置弃土以免弃土流失堵塞排水沟槽、威胁洞口平安。必须弃置的截水沟挖方应有必要的防护措施；
4〕改沟沟槽应就地形修整平缓顺直并符合设计要求。有水流的沟槽应事先采取措施。
二 隧道洞口坡面防护工程
〔一〕 技术要求和质量
1 浆砌片〔块〕石护面墙技术要求见表 3
浆砌片〔块〕石护面墙技术要求 表3
检查工程
允许偏向或容许值
检查频度要求
砂浆强度
在合格之内
试件强度
外表平整度
50mm(20mm)
每20m 用2m 直尺检查5 处
顶面高程
±20mm(±15mm)
每20m 用水准仪测3 点
垂直度〔或坡度〕 处
0.5(0.3)
每20m 检查3
断面尺寸
±50mm(±30mm)
每20m 检查2 处
外观鉴定：
a 砌体直顺圆滑外表平整清洁砂浆饱满无空洞现象；
b 勾缝平顺无脱落现象。
2 喷锚加固技术要求
〔1〕 根本要求
①钢筋应去除污锈钢筋网与锚杆或其他锚固装置连接结实喷射时钢筋不得晃动。
②钢筋网应在岩面喷射一层混凝土后铺设。喷头与待喷面垂直保证混凝土实。
③喷射前做好排水设施对个别漏水孔洞的缝隙应采取堵水措施确保支护质量。
④不允钢筋与锚杆外露不允许混凝土开裂脱落。
〔2〕 实测工程
锚喷支护实测工程 表4
项
次

检查工程和频率
规定值或允许偏向
检查
1
混凝土强度〔MPa〕
在合格内
按附录E 检
2
锚杆拔力〔kN〕
拔力平均值≥设计值
最小拔力≥0.9 设计值

按锚杆数且不少于3 根
做拔力试验

3
喷层厚度〔mm〕
平均厚≥设计厚检查点
的60≥设计厚最小厚
度≥0.5 设计厚且≥60
每10m 检查1 个断面每3m 检查1 点,用凿孔或激光断面仪确定厚度
〔二〕 监理要点
坡面防护系指防止边仰坡开挖面因受水、风、温度和其他作用而恶化的措施坡面防护包括喷射混凝土锚杆加固、砌石护面、铺种草皮。
1 喷锚加固
对于岩石破面采用喷射混凝土封闭外表使用锚杆深层锚固稳定坡面防止岩土外表风化。施工时监理工程师应根据锚喷加固目的注意以下几方面：
1〕锚喷加固应按坡面开挖顺序由上至下分层施行一般为先锚后喷或挂
网后再喷。
2〕喷射混凝土前应去除松动的和已经风化的岩石与浮土能将坡面
修整平整。
3〕对于有地表水流经的地段或有地下水出露处要先设置排水设施或埋
设排水等进展引排后方可喷射混凝土；对于软弱岩体或土体的坡面如喷射混凝土封闭后会因水位升高、地下水压力增大而引起坡面失稳那么需事先埋入透水排水网并不得让混凝土堵塞口。
4〕坡面锚固系统锚杆一般要求垂直坡面安置但还应根据坡体的构造面
组合并对其方向作适当调整尽量使锚杆能锚固更多的岩石层面。
5〕部分锚固锚杆的设置要根据岩块滑落或附落确定锚固方向根据岩
块尺寸和滑落力确定锚杆长度及根数。
6〕钢筋网铺设应与第一次喷射混凝土层贴并与锚杆连接牢靠后续喷
射混凝土层应覆盖钢筋网不得裸露在外。
2 砌石护面
1〕直接置于天然地基上砌体根底要及时排除基坑内浸透水以防根底在
砂浆初凝前遭水浸害。
2〕护面墙顶部应用土夯实以免遭受边坡水冲刷和渗入墙内引起破坏。
3〕坡面如有地下水露头应设泄水孔将地下水引出。
4〕砌体的根底层或底层应选用较大的石块砌体应分层砌筑所有层次
的砌筑都应使承重面和石块天然氏面平行且砌筑上层时不得振动下层。
5〕浆砌的块、片石都须洗净、饱水后使用其座垫层也应干净、潮湿所
有石块都应座在新拌的砂浆上并在砂浆凝结前将石块就位固定。
6〕浆砌片石的上下层石块应交织排列、竖缝不得重合竖缝与平缝的平均
厚度不大于25mm厚度为50mm；浆砌石块的外层石块应丁石和顺石相间每层的竖缝应与邻层的竖缝错开至少80mm并不能位于丁石的上方或下方竖缝和平缝宽度不超过30mm背墙石应以外层石块一样的方式砌筑但要错缝、且丁石互相锁合。
７〕浆砌石块在砂浆凝结前将灰缝勾好否那么应在砂浆凝结前将灰缝
刮深50mm为以后勾缝作好准备随后的勾缝应用净水浸湿砌缝再填塞砂浆进展勾缝并注意养生。
三 隧道洞口构筑物
〔一〕 技术要求和质量
1 洞门
洞门构造允许偏向 表5
检查工程
允许值或偏向
检查频率及要求
构造尺寸
程度间隔
+100mm, -20mm
仪器测量3～7 点
高程差
+50mm, -10mm
根底埋深
石质基底
+50mm, -100mm
仪器测量不少于7 点
土质基底
+50mm, -0mm
墙

身

厚度
混凝土
+20mm, -0mm

砌石
+40mm, -0mm

高度
＜5m
≯10mm

≥5m
≯15mm
尺量、观察
外表平整度
混凝土

≯5mm

砌石
≯10mm

墙面坡度
±5

洞门砌石缝允许偏向 表6
工程
外表灰缝
宽度

两层间竖
向错缝

三块石料相
接处的空隙

每找平一
次的高度

检查频率
及要求

浆砌片石
＜40mm
＞80mm
＜70mm
＜1200mm
不少于7 个点观
察尺量
浆砌块石
＜20mm
＞80mm

700mm～1200mm
不少于7 个点观察
尺量
浆砌石、混凝土预制块
15～20mm
＞100mm丁石
上下只能一面
有竖缝

每层找平
不少于7 个点观
察尺量
2 端墙
砌体和混凝土挡土墙实测工程 表7

项次
检查工程
规定值或允许偏向
检查和频率

1
砂浆或混凝土强度〔MPa〕
在合格内

平面位置
〔mm〕
浆砌挡土墙
50
每20m 用经纬仪检查点

混凝土挡土墙
30

3

顶面高程
〔mm〕
浆砌挡土墙
±20
每20m 用水准仪检查1 点
混凝土挡土墙
±10
4
断面尺寸(mm)
不小于设计
每20m 用尺量2 个断面

5
底面高程〔mm〕
±50
每20m 用水准仪检查1 点
6
外表平整
度〔mm〕

块石
20
每20m 用2m 直尺检查3 处
片石
30
混凝土
10
〔二〕 监理要点
1 洞门施工
〔1〕洞门宜尽早修建并尽可能安排在雨季前施工以增强洞口处边坡稳
定保障洞口内正常施工。
〔2〕洞门端墙处的衬砌与洞口内衬砌采用同一材料整体灌筑洞门端墙与
隧道衬砌应连接良好使之成为整体。
〔3〕洞门装修砌体要求外表平整、清洁隧道各牌字样要美观、醒目。
2 端墙施工
〔1〕施工放样前应正确确定端墙基底里程据此并结合端墙与线路夹角进
行平面放样在立面上那么根据端墙坡度用坡度尺控制。
〔2〕端墙根底应置于稳定的地层上废碴、杂物、积水和泥化的软层应清
除干净。如基底岩层软硬不均应予加固处理以防止不均匀沉陷引起端墙开裂。
〔3〕洞门端顶水沟如砌筑在回填土上应将填土严夯实。
〔4〕洞门端墙的砌筑与墙后回填应两侧同时进展墙北后岩面间空隙较小
时应使用与墙身一样标圬工回填；空隙较大时一般应使用浆砌片石回填只有在岩壁无侧压力时才允许用干砌片回填并要求回填实。
〔5〕端墙砌至帽石下约0.5m 时须校核一次程度以便于配料使帽石标高符合设计要求。
〔6〕端墙砌筑时灰浆要饱满外表平整坡度一致灰缝及垂直错缝须
符合挡墙砌石圬工的规定并随砌筑随即回填。
〔7〕就地灌筑混凝土端墙其钢筋绑扎、模板拼装、支撑架立等均应符合
混凝土工程要求。墙背超挖部分随灌随回填。

四 拱型明洞施工
〔一〕 技术要求和质量
1 根本要求
〔1〕所用的水泥、砂、石、水、粉煤矿灰及添加剂的质量规格必须符合有
关的要求。按规定的配合比施工。
〔2〕不得出现露筋和空洞现象。
〔3〕钢筋混凝土构造在自重荷载下不允许出现受力裂缝。
〔4〕混凝土根底的承载力必须满足设计要求严禁超控回填虚土。
2 实测工程
混凝土根底实测工程 表8
项次
检查工程
规定值或允许偏向
检查和频率
1
混凝土强度〔MPa〕
在合格内
按 JTJ-071附录 D检查
2
平面尺寸〔mm〕
±50
用尺量长、宽各 3处
3
根底底面标度〔mm〕
土质
±50
用水准仪测量5～ 8点
石质
+50 -200
4
根底顶面标高
±30
用水准仪测5～8点
5
轴线偏位〔mm〕
25
用经纬仪测量纵、横各 2点

3 外观鉴定
〔1〕混凝土外表平整施工缝平顺。
〔2〕混凝土蜂窝麻面面积不得超过该面积的0.5,深度不超过10mm。
〔3〕混凝土外表出现非受力裂缝缝宽超过0.15mm者必须处理。
〔4〕封锚混凝土应实、平整。
〔二〕 监理要点：
1 明洞开挖与支护
〔1〕开挖前及施工中根据中线、高程并结合施工测定和检查构筑物各部分开挖尺寸。
〔2〕施工前应催促先作好洞顶排水设施防止地表水冲刷边坡造成坍方落石。
〔3〕开挖的边坡、仰坡应力求在施工时间内不致坍塌否那么可适当放缓坡率或采用锚喷支护、防护栅栏、棚架等措施。
〔4〕开挖方式应先外后内从上至下严禁掏底开挖和上下重叠施工。在地质不良、边仰坡较高地段应指定专人检查、看守确保施工平安。
〔5〕开挖的土石应弃在指定处不得影响边坡及其他构筑物的稳定和行车平安。
2 明洞根底施工
〔1〕明洞边墙根底必须置于稳固的地基上遇有地下水须将水引离边墙根底；松软基底可用桩基或加固地层等处理进步基底的抗滑力和承载力。
〔2〕在边墙根底施做前应核对地基承载力是与设计要求相符。
〔3〕施工秩序应本着先难后易的原那么先做外侧边墙后做内侧边墙对于凹形地段或外墙深基部分要先开挖、修筑最低凹处逐步向两端进展。
3 明洞拱墙施工
〔1〕砌筑前应复测中线、高程边墙、拱圈放样立模时要预留施工误差
以保证衬砌不侵入建筑限界；
〔2〕明洞拱圈按断面要求制作定型挡头板和外模随着灌筑逐步向上安设。为不使外模板因振捣及混凝土挤压而挪动变形除临时支顶外还应将外模板拉紧固定。拱架如架设在立柱上立柱基底应坚实否那么应铺设纵向卧木并将各立柱纵向联结成整体。
〔3〕边墙模板必须支撑结实有外模者在内外模间设钢筋拉杆及临时支撑使之成为整体；无外模者采用预埋钢筋或数股铁丝或灌浆锚杆将模板支撑拉住。
〔4〕灌筑拱圈混凝土时应从两侧拱脚对称不连续地灌注到拱顶。先做一侧边墙随限灌筑拱圈时要加强对另一侧拱脚的基底处理如超深过挖应打纵梁、砌垫块、加设锚杆以使拱圈与岩壁连接结实防止拱脚基底松软沉落。采用跳槽边墙灌筑拱圈子时拱圈分节处所设钢筋应预留接头使拱节连成整体。
〔5〕明洞内墙灌筑前墙背空隙应先砌回填片石回填量不大时可用干砌片石；灌注边墙时应做好纵向盲沟和泄水孔。
〔6〕明洞沉降缝施工缝的设置应与设计图纸相符。
〔7〕明洞拱圈混凝土到达设计强度70并且拱顶填土高达0.7m 以上才能撤除拱架；如采用土石方机械填筑时须待拱顶回填完前方能撤除拱架。
4 防水层及回填施工
〔1〕一般在拱墙到达设计强度50时方可撤除外模作防水层。在防水层铺设前必须将拱墙背的灰尘污垢和积水去除干净用沙浆抹平不得有钢筋头露出。
〔2〕设置防水层时应在拱背涂上一层热沥青后立即从上向下敷设卷材防水层敷设时应粘贴严互相搭接锚缝搭接长度不小于100mm并向隧道内拱背延伸不少于0.5m先三油二毡后再涂抹水泥砂浆厚30mm。
〔3〕墙背竖向铺设无纺土工织物作滤层时防水板与无纺土工织物应叠合一起铺挂。
〔4〕在拱墙背作好防水层待混凝土到达设计强度的70时即可进展回填。
〔5〕墙后排水设施应在回填时同时施工并保证能使渗漏水排出。墙背石质地层超挖较小时应用与边墙一样的材料整体砌筑超挖较大时可用浆砌片石回填对于墙后回填数量较大时应按设计要求。土质地层墙背开挖的坡面应凿成宽0.5m 的台阶用于砌片石分层码砌。
〔6〕拱部回填土与边坡接触处应挖成不小于0.5m 的台阶并用粗糙透水材料堵塞增加磨擦力以保持稳定。拱脚如设有纵向盲沟应在回填前作好。拱部回填应对称分层历实每层厚度不宜大于0.3m其两侧回填的土面高差不得大于0.5m；回填至拱顶齐平后应满铺分层向上填筑至要求高度或先由人工填至拱顶以上1.0m 厚再用机械填筑。
〔7〕明洞回填土实度要满足图纸要求。
〔8〕仰坡搭接良好封闭严以防地表水下渗。

五 隧道开挖与支护
〔一〕 技术要求与质量
1 根本要求
〔1〕在隧道施工开挖过程中通过对围岩和支护监控量测来指导隧道的施工。包括变更设计及日常的施工理。
〔2〕尽量利用围岩的自承才能充分发挥自身的支护作用。
〔3〕及时施工作贴于围岩的混凝土和锚杆。
〔4〕在软弱破碎围岩地段应使断面及早闭合。
〔5〕各项试验、、施工中间记录和施工中出现问题的处理及开工验收记录等资料齐全。
2 检查工程
〔1〕中线和高程及净空
a、隧道中线的贯穿要求的允许偏向轴线偏向不得大于80mm,标高不得大于50mm。
b、隧道构造与净空必须满足设计建筑限界的要求。
〔2〕洞身开挖
a、超挖：应按开挖轮廓线作业尽量减少超挖洞身开挖的允许偏向应满足设计要求。
b、欠挖：应按开挖轮廓线作业不应欠挖仅在岩层完好、抗压强度大于MPa经监理工程师确认不影响衬砌构造的稳定和强度时岩石个别突出部分〔每平方米内不大于0.1m2〕可侵入衬砌侵入量不大于50mm。拱脚、墙脚以上1m 内断面严禁欠挖。

洞身开挖检查工程 表10
项次
检 查 项 目
规定值或
允许偏向
检查
1
拱部超挖 〔mm〕
破碎岩土〔Ⅰ、Ⅱ类围岩〕
平均数 100 150
每2 0m用尺量1个断面
中硬岩软岩〔Ⅲ～Ⅴ类围岩〕
平均 150 200
硬岩〔Ⅵ类围岩〕
平均 100 200
2
宽度 〔mm〕
每侧
+100 -0
每 20m用尺量 每侧 1处
全宽
+200 -0
3
边墙、仰拱、隧底超挖〔mm〕
平均 100
每 20m用水准仪沿中线检查 1处
〔3〕 锚杆施工
a、锚杆孔位偏向不大于±15mm孔洞保持直线；孔深不得小于图纸所示长度杆体露出面的长度不应大于喷层厚度。
b、锚杆砂浆必须饱满必须作抗拔力试验每根锚杆的锚固力不得低于图纸要求。每300 根锚杆抽验一组每组三根。
〔4〕 喷射混凝土
a、喷射混凝土施工配合比原材料计量、养生、喷射风压及水压和施工顺序施工缝的处理符合图纸及有关技术规定的规定。
b、不允许滴水和淌水如出现滴水和淌水需采取措施引排并补喷混凝土。
c、喷射混凝土不应出现超过0.5mm 的贯穿裂缝和大面积凸鼓现象。当出现时应凿除重喷。
d、锚杆尾端及钢筋不得外露。
e、喷射混凝土的强度应符合图纸要求。抗压强度应以同批内试块〔100 mm×100mm×100mm〕的代表值评定；每组试块的抗压强度代表值为三个试块试验结果的平均值〔四舍五入取整数〕；同组试块应在同块大板上制取有明显欠缺试块应予舍弃；三个试块中的过大或的强度值与中间值相比超过15％时以中间值代表该组的强度。
f、喷射混凝土强度的合格条件应按JTJ071-98 附录E 有关条款进展检查。
同批试块的抗压强度平均值不低于混凝土设计等级；任意一组试块或强平均值不得低于设计等级的80％；同批试块为3～5 组时低于设计等级的试块组数不多于1 组试块为6～16 组时不得多于2组17 组以上时不得多于总数的15。
g、试块应在施工中抽样制取。试块数量每10m 隧道至少应在拱部和墙部各取一组每组至少三块。原材料或配合比变更时另取一组。
h、喷射混凝土强度不符合图纸要求时应查明原因根据实际情况采取补强措施。
i、喷射混凝土厚度用凿孔或电测等检查每10m 隧道检查一个断面每个断面应从拱顶中线起每间隔2m 布设一个检查点。厚度的合格条件为：每个面上全部检查点的喷层厚度60以上不应小于图纸规定厚度；最小值不应小于图纸规定厚度的一半同时一个断面检查点处厚度的平均值不应小于图纸规定厚度。
j、喷射混凝土初支护允许偏向见表11

喷射混凝土初支护检查工程 表11
检查工程
允许偏向
检查
混凝土强度〔Mpa〕
在合格内
按 JTJ071附录 D检查
锚杆拔力
28d拔力平均值≥设计值 最小拔力≥0.9设计值
按锚杆数 1做拔力试验且不少于 3根做拔力试验
喷层厚度〔mm〕
平均厚度≥设计值； 检查点的60≥设计值； 最小厚度≥0.5设计值且≥60
每 10m检查 1个断面每断面从拱顶中线起每 2m检查 1点。用凿孔或激光断面仪、光带摄影法确定厚度

〔5〕架立钢架和钢筋网
a、钢材质量和接头位置必须符合要求。
b、钢架无漏焊、开焊。
c、钢筋网片的绑扎和焊接质量应符合施工要求。绑扎缺扣和松扣的数量不应超过绑扎总数的10钢筋网片漏焊、开焊不得超过焊数的2且不应集中。
d、钢架安装位置允许偏向见表12。
钢架安装检查工程 表12
检查工程
允许偏向
检查
拱顶标高〔mm〕
+50,0
每 20m用水准仪检查一点
垂直度〔mm〕
±10
每 20m用经纬仪检查一点
排间距〔mm〕
±100
用尺量
中线偏位〔mm〕
±50
用尺量
倾斜度〔°〕
2
吊垂线检查

〔二〕 监理要点
A 事前控制
1 审查承包人的开挖支护方案及质保体系
〔1〕查承包人的爆破方案
①方案中药量是否符合地质条件、开挖和隧道断面面积是否会因用
