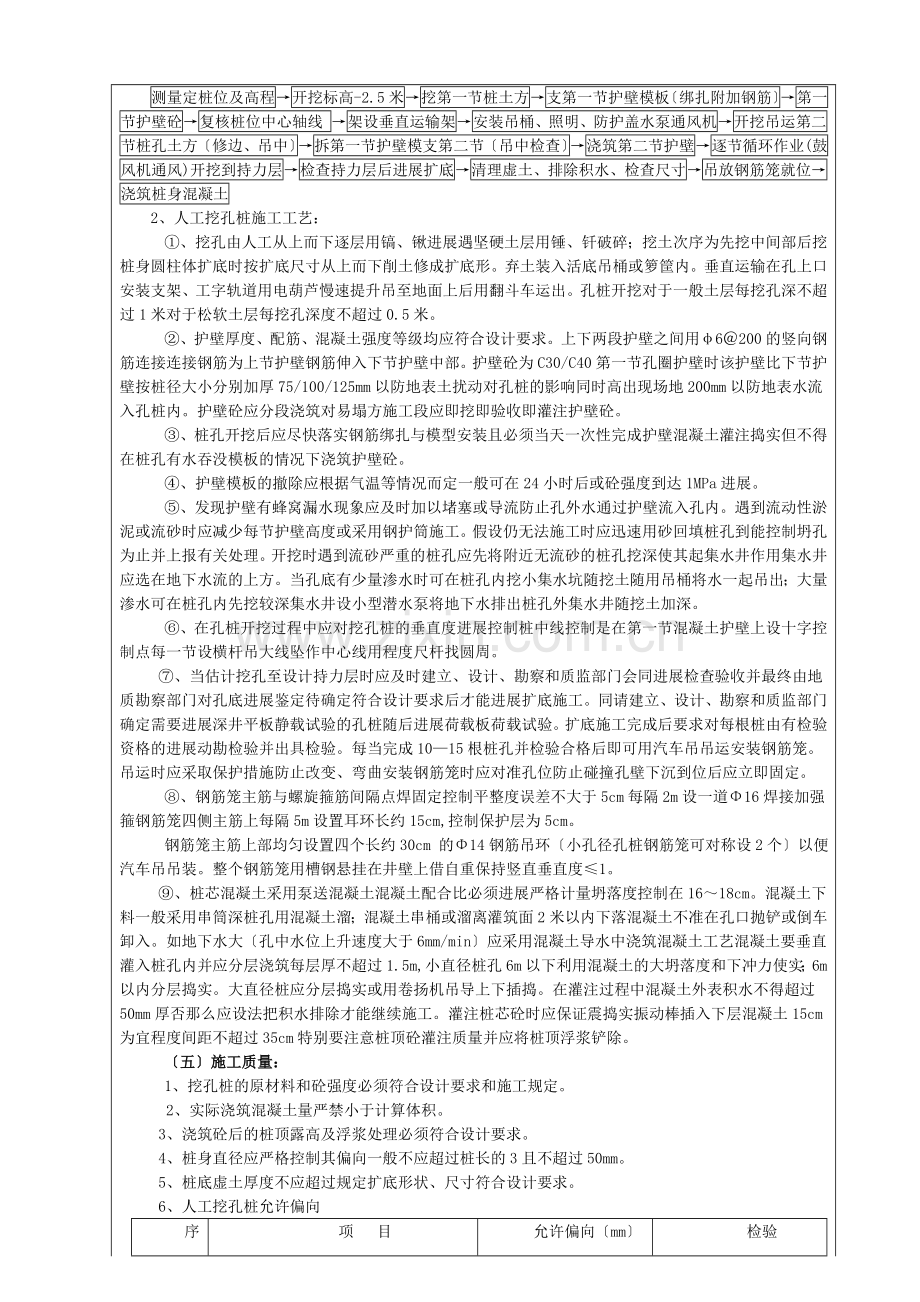

技 术 交 底 记 录表C2-1编 GSG-001工程名称广深港客运专线ZH-3标深圳北站工程交底日2008年12月1日施工中铁二广深港客运专线ZH-3标工程经理部二分部分项工程名称人工挖孔桩交底提要1、 平安质量目的；2、 施工准备主要施工、工艺；3、 孔桩施工平安质量保障措施4、 文明施工措施5、 深基坑开挖应急措施交底内容：（一） 目的要求1、工程一次验收合格率到达100争创优质工程鲁班奖。2、杜绝员工亡事故员工年重伤率控制在0.1人/亿元产值以下。3、杜绝既有线施工行车一般以上事故减少险性事故。4、杜绝火灾、锅炉、压力容器设备检查率100锅炉和压力容器设备合格率100.5、杜绝因施工造成的燃气、供电、通信、供水、线损坏等责任事故。6、杜绝因施工造成的高坠、物打、触电、坍塌、机械伤害等惯性施工交通中断。周边建构物损坏等责任施工。7、杜绝一般以上交通事故。8、对从事有害作业的人员进展必要的劳动保护和定的安康检查预防和控制职业病危害。9、杜绝影响社会稳定的群体性发生。10、创立级、中铁总级平安样板工地深圳平安文明工地。二施工准备1、材料及主要机具、宜采用42.5普通硅酸盐水泥。、砂：中砂或粗砂含泥量不大于3。、石:粒径为0.54的卵石或碎石,含泥量不大于2。、水：用自来水或不含有害物质的干净水。、外加剂：早强剂应通过试验室选用。、钢筋：钢筋品种、规格、直径必须符合设计要求有出厂合格证书和复试并检验合格方可使用。、机具：手推车、搅拌机、镐、铲、塑料吊桶、线坠、搅机搅绳、十字中架、平安活动井盖、导、低压照明灯、电焊机、鼓风机、潜水泵、钢爬梯、平安帽、平安带、插钎。、模型：组合式钢模木板、木方、8#或12#钢丝。四主要施工工艺和操作：1、施工工艺流程：测量定桩位及高程开挖标高-2.5米挖第一节桩土方支第一节护壁模板绑扎附加钢筋第一节护壁砼复核桩位中心轴线 架设垂直运输架安装吊桶、照明、防护盖水泵通风机开挖吊运第二节桩孔土方修边、吊中拆第一节护壁模支第二节吊中检查浇筑第二节护壁逐节循环作业(鼓风机通风)开挖到持力层检查持力层后进展扩底清理虚土、排除积水、检查尺寸吊放钢筋笼就位浇筑桩身混凝土2、人工挖孔桩施工工艺：、挖孔由人工从上而下逐层用镐、锹进展遇坚硬土层用锤、钎破碎；挖土次序为先挖中间部后挖桩身圆柱体扩底时按扩底尺寸从上而下削土修成扩底形。弃土装入活底吊桶或箩筐内。垂直运输在孔上口安装支架、工字轨道用电葫芦慢速提升吊至地面上后用翻斗车运出。孔桩开挖对于一般土层每挖孔深不超过1米对于松软土层每挖孔深度不超过0.5米。、护壁厚度、配筋、混凝土强度等级均应符合设计要求。上下两段护壁之间用6200的竖向钢筋连接连接钢筋为上节护壁钢筋伸入下节护壁中部。护壁砼为C30/C40第一节孔圈护壁时该护壁比下节护壁按桩径大小分别加厚75/100/125mm以防地表土扰动对孔桩的影响同时高出现场地200mm以防地表水流入孔桩内。护壁砼应分段浇筑对易塌方施工段应即挖即验收即灌注护壁砼。、桩孔开挖后应尽快落实钢筋绑扎与模型安装且必须当天一次性完成护壁混凝土灌注捣实但不得在桩孔有水吞没模板的情况下浇筑护壁砼。、护壁模板的撤除应根据气温等情况而定一般可在24小时后或砼强度到达1MPa进展。、发现护壁有蜂窝漏水现象应及时加以堵塞或导流防止孔外水通过护壁流入孔内。遇到流动性淤泥或流砂时应减少每节护壁高度或采用钢护筒施工。假设仍无法施工时应迅速用砂回填桩孔到能控制坍孔为止并上报有关处理。开挖时遇到流砂严重的桩孔应先将附近无流砂的桩孔挖深使其起集水井作用集水井应选在地下水流的上方。当孔底有少量渗水时可在桩孔内挖小集水坑随挖土随用吊桶将水一起吊出；大量渗水可在桩孔内先挖较深集水井设小型潜水泵将地下水排出桩孔外集水井随挖土加深。、在孔桩开挖过程中应对挖孔桩的垂直度进展控制桩中线控制是在第一节混凝土护壁上设十字控制点每一节设横杆吊大线坠作中心线用程度尺杆找圆周。、当估计挖孔至设计持力层时应及时建立、设计、勘察和质监部门会同进展检查验收并最终由地质勘察部门对孔底进展鉴定待确定符合设计要求后才能进展扩底施工。同请建立、设计、勘察和质监部门确定需要进展深井平板静载试验的孔桩随后进展荷载板荷载试验。扩底施工完成后要求对每根桩由有检验资格的进展动勘检验并出具检验。每当完成1015根桩孔并检验合格后即可用汽车吊吊运安装钢筋笼。吊运时应采取保护措施防止改变、弯曲安装钢筋笼时应对准孔位防止碰撞孔壁下沉到位后应立即固定。、钢筋笼主筋与螺旋箍筋间隔点焊固定控制平整度误差不大于5cm每隔2m设一道16焊接加强箍钢筋笼四侧主筋上每隔5m设置耳环长约15cm,控制保护层为5cm。钢筋笼主筋上部均匀设置四个长约30cm 的14钢筋吊环小孔径孔桩钢筋笼可对称设2个以便汽车吊吊装。整个钢筋笼用槽钢悬挂在井壁上借自重保持竖直垂直度1。、桩芯混凝土采用泵送混凝土混凝土配合比必须进展严格计量坍落度控制在1618cm。混凝土下料一般采用串筒深桩孔用混凝土溜；混凝土串桶或溜离灌筑面2米以内下落混凝土不准在孔口抛铲或倒车卸入。如地下水大孔中水位上升速度大于6mm/min应采用混凝土导水中浇筑混凝土工艺混凝土要垂直灌入桩孔内并应分层浇筑每层厚不超过1.5m,小直径桩孔6m以下利用混凝土的大坍落度和下冲力使实；6m以内分层捣实。大直径桩应分层捣实或用卷扬机吊导上下插捣。在灌注过程中混凝土外表积水不得超过50mm厚否那么应设法把积水排除才能继续施工。灌注桩芯砼时应保证震捣实振动棒插入下层混凝土15cm为宜程度间距不超过35cm特别要注意桩顶砼灌注质量并应将桩顶浮浆铲除。五施工质量：1、挖孔桩的原材料和砼强度必须符合设计要求和施工规定。2、实际浇筑混凝土量严禁小于计算体积。3、浇筑砼后的桩顶露高及浮浆处理必须符合设计要求。4、桩身直径应严格控制其偏向一般不应超过桩长的3且不超过50mm。5、桩底虚土厚度不应超过规定扩底形状、尺寸符合设计要求。6、人工挖孔桩允许偏向序项 目允许偏向mm检验1钢筋笼主筋间距10尺量2钢筋笼箍筋间距20尺量3钢筋笼直径10尺量4钢筋笼长度50尺量5桩位50拉线尺量6桩孔垂直度0.5吊线锤尺量7桩孔直径+50尺量8护壁砼厚度20尺量7、桩钢筋混凝土完成后及时请检验部门做桩身完好性试验并出具检测。8、及时、准确、完好的填写钢筋混凝土灌注桩的施工及质量验收记录完善签字手续并妥善保存。9、及时核定钢筋砼灌注桩的各分项工程施工数量完善签字手续并妥善保存。六施工平安措施1、从事挖孔作业的工人须经安康检查和井下、高空、用电、吊装及简单机械操作等平安作业培训合格后方可进入现场施工。 2、在施工图会审和桩孔挖掘前应认真研究地质勘察资料对可能出现流砂、涌泥、涌水以及有害气体等情况应予重视并制定有针对性的平安防护措施。3、施工现场所有设备、设施平安装置、工具、配件以及个人劳保用品等必须经常进展检查确保完好和平安使用对不遵守平安规程、违章作业的人员要坚决予以查处。4、工人上下桩孔时必须使用钢爬梯同时应装备绳以防滑落不得用人工拉绳子运送工人或脚踩护壁边缘上下桩孔。5、挖出的土方应及时运走孔口四周2米范围内不得堆放泥土杂物。6、当桩孔开挖深度超过5米时班前应进展有气体的检测燃烛法或仪器检验经检查无有害气体时方可下孔作业。 7、每天上班前应将桩孔内积水抽干并用鼓风机向孔内送风5分钟使孔内混浊空气排出才准下人。8、为防止地面人员和物体坠落桩孔内孔口四周必须放置护栏。9、桩孔内作业人员应遵守以下规定： 、作业人员必须戴好平安帽穿绝缘胶鞋。 、严禁酒后作业不准在孔内吸烟不准在孔底使用明火。 、作业人员每工作4小时应轮换一次。 、开挖复杂土层时每挖深0.51米时应用18钢筋对孔底做品字形探查检查孔底面以下是否有洞穴或涌沙等确认平安后方可继续挖掘。、认真留意孔内的一切动态如发现流砂、涌水、护壁变形等不良预兆以及异味气体时应及时停顿作业并迅速撤离。 、在中途抽水后必须先将地面上的专用电源切断作业人员方可下孔作业。、孔口配合人员应精力集中亲监视孔内情况并积极配合孔内作业人员进展工作不能擅离岗位在孔内上下传送工具物品时严禁用抛掷的严防孔口的物件落入孔内。、施工现场的一切电源电路的安装和撤除必须由持证电工专电器必须严格接地、接零和使用漏电保护器电器安装后经历收合格才准使用各桩孔用电必须分闸严禁一闸多用孔上电线必须架空严禁拖地和埋压土中孔内电缆必须绝缘并有防磨损防潮、防断等保护措施孔内作业照明应采用低压平安电压。 、每天下班时桩孔井口应加盖板封闭。、挖孔作业间必须有旁站平安人员。 、孔内操作面上增加半圆防护木质盖板,以防坠物伤人。(七)施工技术措施交底1.雨季施工技术措施1)维护运输道路做好路拱修路边排水沟保证水流畅通雨后不陷不滑不存水。2)由试验室配置合适不同外界自然条件的砼配合比准确测定砂石含水率及时调整砼以适用工程施工需要。3)安排好雨具薄膜、编制布、蓬布砼浇时假设遇暴雨应用编织布蓬布将施工处及时覆盖并按留设施工缝。4)合理安排施工程序对不合适在雨天施工的有关工序结合气象条件合理调整施工部署以进步效率保证质量和平安。5)所有机械棚要搭设严防止漏雨采取防雨防淹措施安装接地平安装置漏电保护装置可靠并做好防雷设施。2.平安技术措施1)孔口围护措施孔口四周必须浇筑砼护圈并在护圈上设置围栏围护应高出地面0. 8m。孔内作业时孔口上面必须有人监护。挖出的土方应及时运离孔口不得堆放在孔口四周2m范围内砼围圈上不得放置工具和站人。孔内作业人员必须头戴平安帽、身系平安带特殊情况下还应戴上防防尘面具。利用吊桶运土时必须采取相应的防范措施以防落物伤人。施工中应随时检查垂直运输设备的完好情况和孔壁情况。2)孔中防措施地下特殊地层中往往含有CO、SO2、H2S或其它有气体故每次下孔前必须对桩孔内气体进展抽样检测可用快速检测发现有害气体含量超过允许值时应将有害气体去除至化学物最低允许浓度的卫生并采用足够的平安卫生防范措施如设置专门设备向孔内通风换气通风量不少于 25L/S等措施以防止急性中事故的发生。人工挖孔作业一旦发生人员中、窒息等事故必须在现场按应急措施要务施行抢救根据情况及时送医院 进一步抢救治疗并报当地建立行政主部门和劳动、门以便采取相应措施。 3)防触电措施施工现场的一切电源、电路的安装和撤除必须由持证电工操作。用电设备必须严格接地或接零保护且安装漏电保护器各桩孔用电必须分闸严禁 一闸多用。孔上电缆必须架空2.0m以上严禁拖地相埋压土中孔内电缆、电线必须采用护套等有防磨损、防潮、防断等保护措施。孔内照明应采用平安矿灯或 12V以下的平安灯。孔中操作工应手戴工作手套脚穿绝缘胶鞋。 4)防止孔壁坍塌措施在熟悉地质条件的根底上特别是直径在1.2m以上的桩孔砼护壁每节高1m一般每天挖1m深立即支模浇筑砼护壁第二天继续施工。扩底桩孔应做到：1当孔底扩头可能会引起孔壁失稳时必须采取相应的措施经工程技术负责人审批签字前方可施工；2已扩底的桩孔要及时浇灌桩身砼或封底不能尽快浇灌砼的桩应暂时不扩底以防扩大头塌方。人工挖孔桩开挖程序应采用间隔挖孔以减少水的浸透和防止土体滑移防止在挖土或冲抓土成孔过程中因邻桩混凝土未初凝而发生窜孔现象。单桩挖孔应先中间后周边并按设计桩径加2倍护壁厚度控制截面。孔内一般不宜放炮以防震塌土或震裂护壁造成事故根据地质状况需爆破的严格执行有关的爆破规程。5)防止孔壁涌水措施 当相距10米以内的邻桩正在浇灌混凝土或桩孔积水很深时要考虑对正在挖孔桩的危险影响一般应暂停施工人不准下孔。随时加强对土壁涌水情况的观察发现异常情况应及时采取处理措施。采用潜水泵抽水时根本上抽干孔中积水后作业人员才能下至孔中进展挖土。地下水丰富时可将中间部位桩孔提早开挖聚集附近的地下水用12台潜水泵将水抽出起到深井降水作用。孔内必须设置应急软爬梯供人员上下孔洞。使用的吊桶等应平安可靠并配有防坠落装置不得使用麻绳和尼龙绳吊挂或脚踏井壁凸级上下。上、下孔洞必须有可靠的联络设备和明确的联络信。孔内作业人员应勤轮换连续作业时间不宜超过2小时以防止疲劳引发平安事故。 6)其它平安措施施工时发现文物、古化石、物、电缆等应暂停施工保护好现场并及时有关部门按规定处理后方可继续施工。3. 文明施工理措施1) 料具和构配件应按施工平面布置图划定的位置方案堆放。堆入场地应平整夯实有排水措施并分规格摆放稳固一头齐、一条线、砖成丁、成行、高度不超过1.5m砌块堆放高度不超过1.8m砂、石子和其他散料堆放界清不得混杂。2) 现场材料应根据其各自特性增设防雨、防火、防冻、防晒、防爆、防损等措施易燃易爆物品应分库理、专库专秘加设明显标志在材料购置阶段建立严格的领退料手续。3) 施工料具无浪费现象、使用量必须控制在方案以内作好维修、保养、保证工的前提下满足使用要求。4) 施工现场外范围临时堆放施工材料须经有在部门批准并按规定临时占地手续。材料堆放整齐不影响外界正常消费、生活必要围栏。八成品保护：1、挖好的桩孔必须用木板或钢筋网片盖好防止人员、杂物坠落严禁虚掩。2、扩孔后的桩应及时安装好钢筋笼进展封底并及时浇筑桩芯砼以防坍方。3、钢筋笼不要被泥浆或油污染浇筑砼时应对钢筋笼进展清理加固防止扭曲变形。4、砼浇筑完毕应复核桩顶标高将桩顶主筋扶正就位。5、桩砼的养护：在砼砼浇筑12h后进展湿水养护,养护时间不少于7天。6、施工过程中妥善保护现场的控制桩、水准点。
