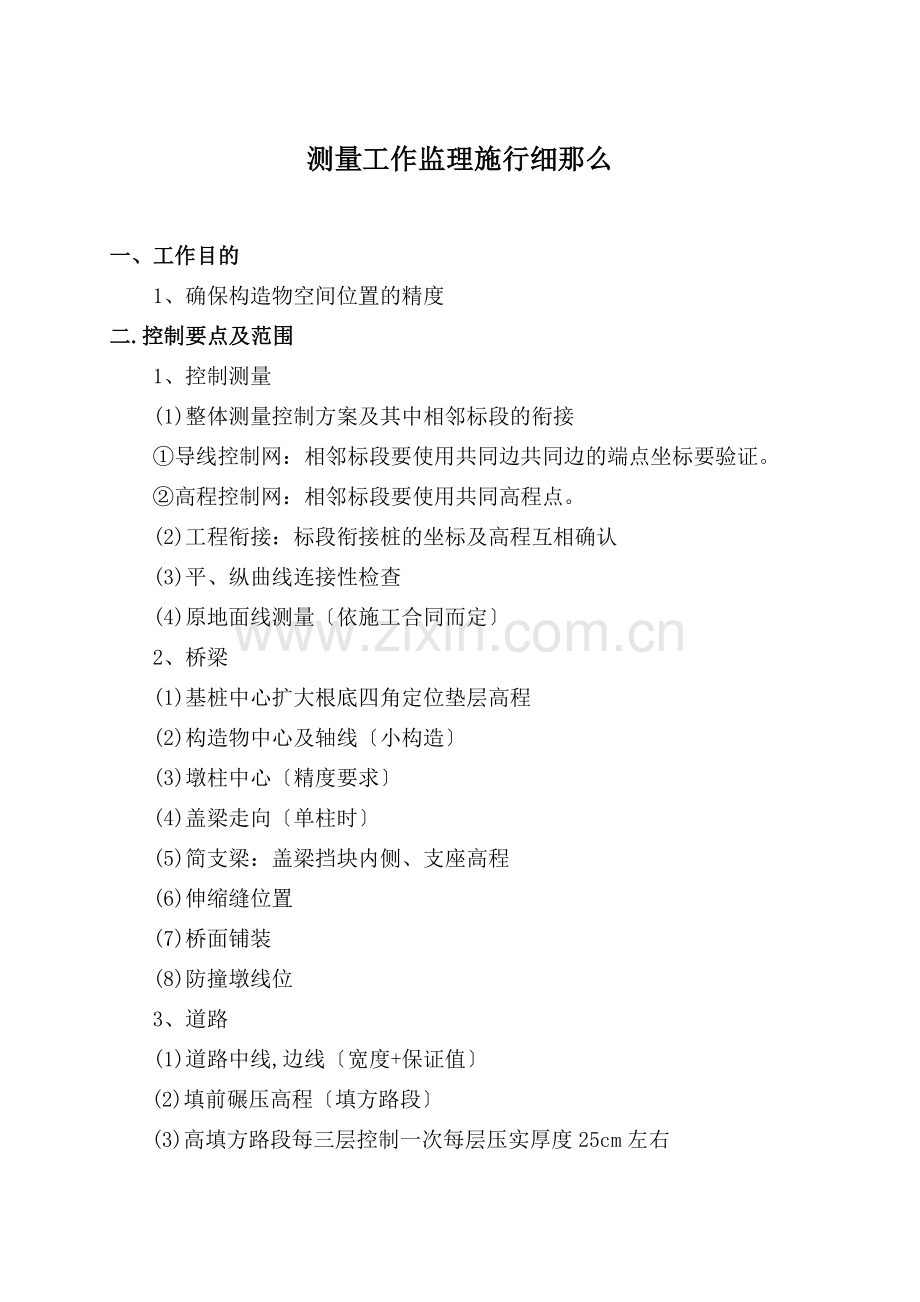

测量工作监理施行细那么
一、工作目的
1、确保构造物空间位置的精度
二.控制要点及范围
1、控制测量
(1)整体测量控制方案及其中相邻标段的衔接
①导线控制网：相邻标段要使用共同边共同边的端点坐标要验证。
②高程控制网：相邻标段要使用共同高程点。
(2)工程衔接：标段衔接桩的坐标及高程互相确认
(3)平、纵曲线连接性检查
(4)原地面线测量〔依施工合同而定〕
2、桥梁
(1)基桩中心扩大根底四角定位垫层高程
(2)构造物中心及轴线〔小构造〕
(3)墩柱中心〔精度要求〕
(4)盖梁走向〔单柱时〕
(5)简支梁：盖梁挡块内侧、支座高程
(6)伸缩缝位置
(7)桥面铺装
(8)防撞墩线位
3、道路
(1)道路中线,边线〔宽度+保证值〕
(2)填前碾压高程〔填方路段〕
(3)高填方路段每三层控制一次每层压实厚度25cm左右
(4)路床高程
(5)水稳高程
(6)二灰高程
(7)油面高程
4、线
(1)起、折、终点坐标及高程与上下现况顺接
(2)井位坐标及槽底高程
(3)引点高程
三.控制措施：
1、检查承包人质量保证体系和人员资质、实际才能
2、检查进场测量仪器的合格证标定证书、实际情况
3、内业查验
4、外业查验
四.工作流程：
交 桩
查验基准点
查验测量控制方案
不合格
不合格
不合格
查验内业
查验外业成果
同意使用
不合格
五.表式：
1、基准点复测
(1)导线复测成果表〔表1表1—1〕
(2)高程复测成果表〔表2〕
2、施工控制网
(1)导线复测成果表〔表1表1—1〕
(2)高程复测成果表〔表2〕
3、工程分界点参数确认单〔表3〕
4、原地面标高确认单〔表4〕
5、填前碾压标高]确认单〔表5〕
6、施工测量放线报验表〔A2〕
(1)放样数据表〔A2—1〕
(2)测量复核记录〔A2—2〕
六.工作
1、付合?北京政工程质量检验与评定?〔2001版〕
2、严格按照施行细那么工作
3、报验及时
4、资料详实
5、计算机打印
工程 合同
基准点复测
编：
致监理工程师：
根据合同要求我们已经对建立/设计所提交的导线点和水准点进展了复测复核结果如下：
为此：请 □监理工程师批准使用上述导线点和水准点
0. □建立/设计重新交桩
附件：导线点、水准点复测成果表
承包： 日： 年 月 日
测量工程师：
签字： 日： 年 月 日
总监理工程师：
签字： 日： 年 月 日
注：本表一式二份总监办和施工各一份
工程 合同
施工测量控制网报验单
编：
致监理工程师：
根据合同要求业已完成
施工测量控制网的实测、复核工作请予以查验。
附件：施工放样记录、复核记录
测量负责人： 日： 年 月 日
桩
部位
放样内容
总监办测量工程师：
签字： 日： 年 月 日
本表一式二份总监办和施工各一份
工程第 合同
导线〔复测〕成果表 〔表1〕
编： 日：
测点
测角
°′″
方位角
°′″
间隔
〔m〕
纵坐标增量△X
〔m〕
横坐标增量△Y
〔m〕
纵坐标X
〔m〕
横坐标Y
〔m〕
备注
计算〔另附简图〕： 结：
1、角度闭合差： f测= f容=
2、坐标增量闭合差： fx= fy=
3、导线相对闭合差： f= k=
测量： 计算： 测量负责人：
工程第 合同
水准点〔复测〕成果表〔表2〕
编： 日： 年 月 日
测点
后视
(1)
前视
(2)
高 差
高程(m)
〔5)
备 注
+
(3)=(1)-(2)
-
(3)=(1)-(2)
计算：
实测闭合差= 容许闭合差=
结：
测量： 计算： 测量负责人：
工程第 合同
程度角观测记录表〔表1—1〕
编： 日： 年 月 日
测 站
盘 位
目 标
间隔
m
程度读数
° ′ ″
水 平 角
备 注
半测回值
° ′ ″
中值″
测回值
°′″
左
右
左
右
左
右
左
右
左
右
左
右
测量： 记录： 测量负责人：
工程 合同
原地面标高确认单〔表4〕
编： 日： 年 月 日
左变坡点(高程/至中桩间隔 )
中桩桩
中桩高程
右变坡点(高程/至中桩间隔 )
测量： 计算： 监理：
工程 合同
填前碾压标高确认单〔表5〕
编： 日： 年 月 日
左变坡点(高程/至中桩间隔 )
中桩桩
中桩高程
右变坡点(高程/至中桩间隔 )
测量： 计算： 监理：
施工测量放线报验表 (A2)
编
工程名称
日
致 (监理):
我方已完成(部位)
(内容)
的测量放线经自检合格请予查验。
附件: 1. □ 放线的根据材料 页
2. □ 放 线 成 果 表 页
测量员(签字)： 岗位证书：
查验人(签字)： 岗位证书：
承包名称： 技术负责人(签字)：
查验结果：
查验结： □ 合格 □ 纠错后重报
监理名称： 监理工程师(签字)： 日： 年 月 日
注：本表由承包填报建立、监理、承包各存一份。
工程 合同
放 样 数 据 表〔表A2—1〕
测站
X0=
后视
X=
后视方位角
°′″
Y0=
Y=
间隔 (m)
桩
X
Y
方位角
°′″
间隔 (m)
备注
放样示意图：
计算： 复核： 测量负责人
测量复核记录〔表A2—2〕
编
工程名称
施工
复核部位
仪器类型
复核日
仪器有效日
复核内容〔文字及草图〕
桩
X坐标/高程
差值
(mm)
Y 坐标/高程
差值
(mm)
设计
实测
设计
实测
复核结：
技术负责人
测量负责人
复核人
施测人
本表由施工填写城建馆、建立、施工保存
工程 合同
工程分界点参数确认单(表3) 编 年 月 日
工程名称
工程部位
分界点上合同
承包
分界点下合同
承包
工程分界示意图
中线分界点桩：
中线分界点坐标：
X:
Y:
高程控制面名称：
高程值：
上承包
下承包：
经办人：
技术负责人：
年 月 日
经办人：
技术负责人：
年 月 日
查验：
测量监理工程师： 年 月 日
本表一式两份总监办、承包人各一份.
