城镇广场工程质量验收规范.docx

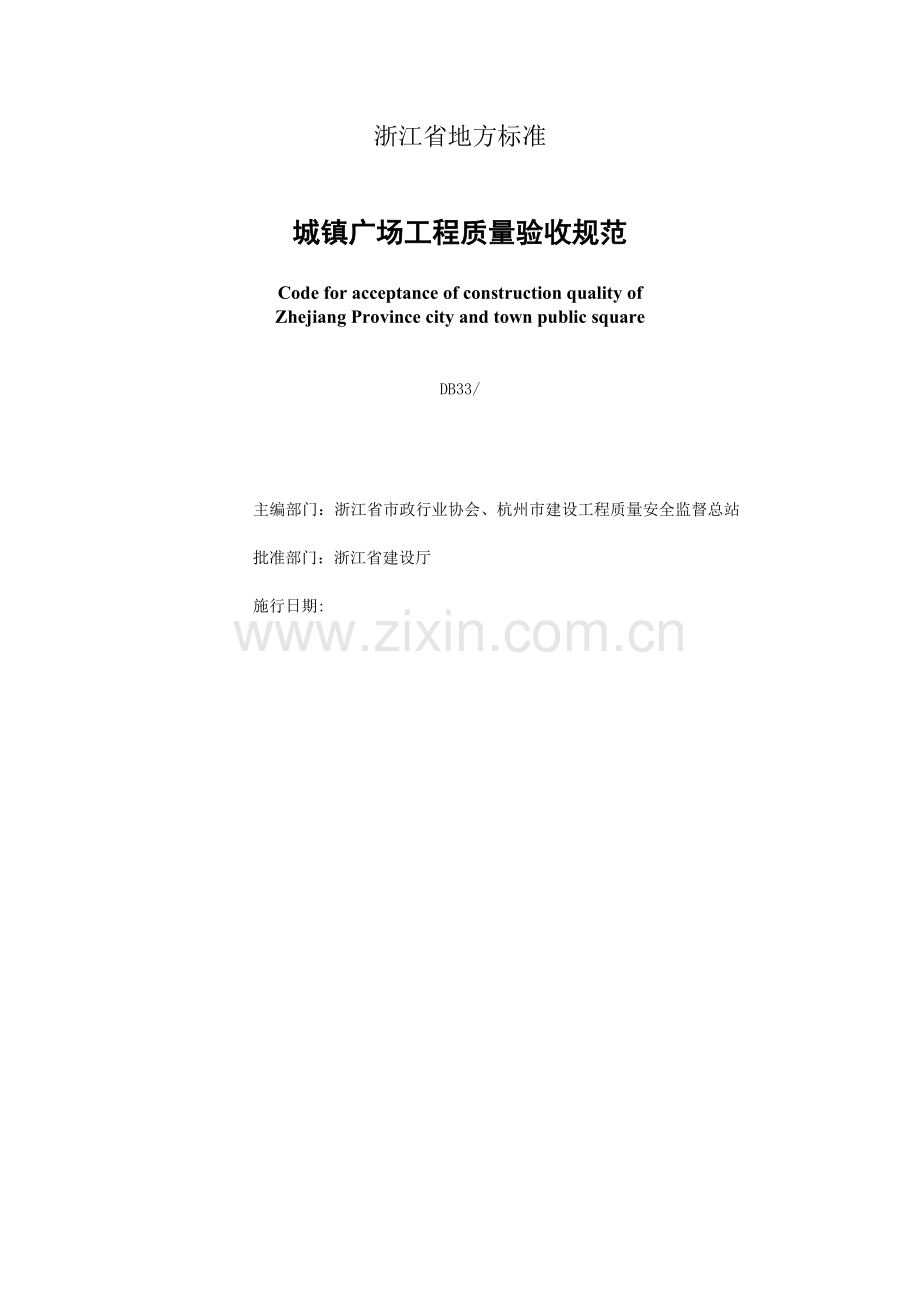

城镇广场工程质量验收规范（报批稿）浙江省市政行业协会、杭州市建设工程质量安全监督总站二八年九月浙江省地方标准城镇广场工程质量验收规范Code for acceptance of construction quality of Zhejiang Province city and town public squareDB33/主编部门：浙江省市政行业协会、杭州市建设工程质量安全监督总站批准部门：浙江省建设厅施行日期:前 言本规范是根据浙江省2006年度工程建设标准编制计划（建设厅建设发200718号，项目编号：0623）的要求，由浙江省市政行业协会、杭州市建设工程质量安全监督总站会同有关单位共同编制而成的。在编制过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究、征求意见，总结了我省多年的城镇广场工程设计、施工和工程质量验收的经验，并适当考虑了近几年已成熟应用的新技术，在多次修改初稿的基础上，按照“验评分离、强化验收、完善手段、过程控制”的方针，进行全面修改，形成了初稿，又以多种方式广泛征求了全省有关单位的意见，进行了反复修改，最后经审定定稿。本规范主要内容分11章，包括总则；术语；基本规定；施工测量；铺装工程；地基处理、桩基础、砌体及混凝土结构工程；建筑及景观工程；给水排水及喷泉系统工程；供、配电工程；智能化工程；绿化工程及工程验收等内容；内容涉及面广、专业众多。为了提高规范质量，请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给杭州市建设工程质量安全监督总站（杭州市莫干山路100号耀江国际大厦B座、邮编：310005),以供今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：浙江省市政行业协会、杭州市建设工程质量安全监督总站。参编单位：杭州兴耀建设集团有限公司、绍兴市市政公用工程质量监督站、宁波市市政公用工程质量监督站、浙大网新快威科技有限公司、杭州蓝天园林建设集团有限公司主要起草人：沈麟祥、史官云、包振毅、陈观胜、宋必红、崔海兴、金飙、熊传美、周震雷、蔡慧静、盛宇静、吴丽胜、邱云奎、刘振兴目 次1 总 则2 术 语3 基本规定4 施工测量5 铺装工程6 地基、桩基础、砌体及混凝土结构工程7 建筑及景观工程8 给水排水及喷泉系统工程9 供、配电工程10智能化工程11绿化工程附表：单位工程、分部工程、分项工程划分一览表本规范用词说明条文说明本规范主要引用和参考标准规范1 总 则1.0.1城镇广场是进行集会庆典、贸易展览、休憩娱乐、观光旅游及交通疏散的重要场所之一，且具有美化城市，绿化环境，防灾避难等功能，广场建设是城镇基础设施建设的一个重要组成部分，属市政工程建设的范畴。1.0.2为了加强浙江省城镇广场工程质量验收管理，统一城镇广场工程施工质量的验收，保证工程质量，制订本规范。1.0.3本规范适用于浙江省城镇广场工程的质量验收。大型住宅小区广场及景观工程、公共建筑的室外配套工程可参照执行。1.0.4 本规范依据现行国家有关工程质量的法律、法规、管理标准和有关技术标准编制，城镇广场工程各专业工程质量验收应遵照本规范规定。2 术 语2.0.1城镇广场工程质量quality of Cities square反映城镇广场工程满足相关标准规定、设计、合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有特性总和。2.0.2 城镇广场工程质量验收quality of Cities square acceptance城镇广场工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位根据相关标准共同对广场各专业工程分项、分部、单位工程的质量进行抽样复验，以书面形式对工程质量达到合格与否作出确认。2.0.3进场验收site acceptance对进入施工现场的材料、构配件（半成品、成品）、设备等按相关标准规定要求进行检验，对产品是否达到合格作出确认。2.0.4交接检验handing over inspection由施工工序的完成方与承接方经双方检查并对可否继续施工作出确认的活动。2.0.5主控项目dominant item工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。2.0.6一般项目 general item除主控项目以外的检验项目。2.0.7单位工程Engineering units 是建设项目的组成部分，指具有独立的设计文件，建成后能独立发挥生产能力或效益的工程。2.0.8 分部工程 Engineering Division是单位工程的组成部分，一般按单位工程中的不同专业或不同工序进行划分。2.0.9分项工程 Sub-projects是分部工程进行进一步划分，是确定单位工程预算价值的基本要素，一般是按不同的工序、材料、施工工艺、设备类别等进行划分。可由一个或若干检验批组成，每一检验批可根据施工及质量控制和专业验收需要按施工段、变形缝等进行划分。2.0.10竣工报告 Report completed 是由施工单位对已完成的工程进行检查，确认工程质量符合有关法律、标准、规范，符合设计及合同要求而提出的告竣文书。2.0.11信息化施工Information construction施工的全过程中，对一些影响工程安全的不确定因素进行定量监测，根据这些数据的变化情况，进行分析、预测，用以指导、调整相应的施工对策。2.0.12地基 Foundation受建筑物荷载影响的那一部分土体或岩体。2.0.13基础 Basis 将各种荷载作用传递到地基土上的结构组成部分。2.0.14 地基处理 Foundation为提高地基土的承载力，或改善地基土的变形性质、或渗透性质而采取的人工方法。2.0.15 压实度 degree of compaction土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。2.0.16 铺装工程 Pavement Engineering城镇广场内铺装有硬质建筑材料的室外地面工程。2.0.17 基层 base承受由面层传递的荷载，并将荷载传递到垫层或土基上。根据材料性状的不同，基层可分为刚性基层、半刚性基层和柔性基层三种。2.0.18 刚性基层 rigid-type base 用低标号水泥混凝土铺筑的路面基层。2.0.19 半刚性基层 semi-rigid type base 用无机结合料稳定土铺筑的能结成板体并具有一定抗弯强度的基层。2.0.20 柔性基层Flexible base由粒料组成，经压实后依靠粒料间的嵌挤力和摩擦力提供承载力的基层。2.0.21 汀步 Ting further是指零散的叠石点缀于窄而浅的水面上，使人易于蹑步而行，其名称叫“汀步”，或叫“掇步”、“踏步”，在园林工程中是起景观和人行通道作用。2.0.22 景观工程 Landscaping works是指自然材料通过设计、塑造、加工而成供人们在休闲、暇步、欣赏、品味的物景。2.0.23 管道附件 Annex pipeline检修阀门、泄水阀、进气排气阀、减压阀、调流阀、流量计、压力表等管道和计量仪表专用设备和部件的统称。2.0.24 高分子化学建材类管材 Polymer chemistry building materials like pipe pvc 聚氯乙稀 ，PE 聚乙烯等除金属管道、砼管道外的其他无机类给、排水管道。2.0.25箱式变电站 High-voltage/low-voltage prefabricated substation箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。2.0.26接地装置 Grounding connection接地体和接地线的总和。2.0.27集中接地装置concentrated grounding connection为加强对雷电流的散流作用，降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。2.0.28 热剂焊（放热焊接）exothermic welding热剂焊（放热焊接）也称之火泥熔接，它是利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到熔接的目的。2.0.29安全防范电子系统（SAS）security protection & alarm system根据广场安全防范管理的需要，综合运用电子信息技术、计算机网络技术、视频安全防范监控技术和各种现代安全防范技术构成的用于维护公共安全、预防刑事犯罪及灾害事故为目的的，具有报警、视频安防监控、出入口控制、安全检查、停车场（库）管理的安全技术防范体系。2.0.30 LED电子显示屏 LED Electronic Panel通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED(发光二极管:英文Ligth Emitting Diode的缩写)器件阵列组成的显示屏幕。2.0.31绿化工程 Plant Engineering树木、花卉、草坪、地被植物等的植物栽植工程。3 基本规定3.0.1 城镇广场工程施工单位应具备相应的资质，具有健全的质量管理体系和施工质量检验制度。3.0.2 城镇广场各专业工程采用的主要材料、半成品、成品、构配件、器具和设备应进行进场验收。其检验项目、批量和检验方法，应符合国家现行标准的规定。凡涉及安全、功能的有关产品，应按各专业工程质量验收规范规定进行复验，并应经监理工程师检查认可。3.0.3 各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。检查合格后，方可进入下一道工序施工。3.0.4 相关各专业工种之间，应进行交接检验，并形成记录。并经监理工程师检查认可（必要时，还需经建设单位项目技术负责人检查认可）。3.0.5 采用新技术、新工艺、新材料、新设备施工的，应执行国家有关规定。3.0.6城镇广场工程施工质量验收基本要求：1、工程质量应符合本规范和国家相关验收规范的规定。2、工程质量符合工程勘察、设计文件的要求。3、参加工程施工质量验收的各方人员应具备规定的资格。4、工程质量的验收均应在施工单位自行检查评定合格的基础上进行。并应形成验收文件。5、涉及结构安全的试块、试件以及有关材料，有按规定进行见证取样检测的资料。6、分项工程（检验批）质量按主控项目和一般项目进行验收。7、对涉及结构安全和使用功能的重要分部工程应进行抽样检测。8、承担见证取样检测及有关结构安全检测的单位应具有相应资质。9、工程的观感质量由验收人员通过现场检查，并应共同确认。3.0.7城镇广场各专业工程工程质量验收应划分为分项工程（检验批）、分部工程、单位工程（广场各专业工程）（详见附表）。3.0.8 分项工程（检验批）质量验收合格应符合下列规定：1、主控项目的质量应经抽样检验合格。2、一般项目的质量应经抽样检验合格，当采用计数检验时，除有专门要求外，一般项目的合格点率应达到80%及以上，且不合格点的最大偏差值不得大于规定允许偏差值的1.5倍。3、分项工程（检验批）的质量验收记录应完整。3.0.9分部工程质量验收合格应符合下列规定：1、分部工程所含分项工程的质量均应验收合格。2、质量控制资料应完整。3、地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果应符合有关规定。4、观感（外观）质量验收应符合要求。3.0.10单位工程（广场各专业工程）质量验收合格应符合下列规定：1、单位工程所含分部工程的质量均应验收合格。2、质量控制资料应完整。3、单位工程所含分部工程有关安全和功能的检测资料应完整。4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。5、观感（外观）质量验收应符合要求。3.0.11当工程质量局部不符合要求时，应按下列规定进行处理：1、经返工重做或更换材料、设备的分项工程（检验批），应重新进行验收。2、经有资质的检测单位检测鉴定能够达到设计要求的分项工程（检验批），应予以验收。3、经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可，能够满足结构安全和使用功能的分项工程（检验批），可予以验收。4、经返修或加固处理的分项工程（检验批）、分部工程，虽然改变外形尺寸但仍能满足设计功能和安全使用要求，可按技术处理方案和协商文件进行验收。3.0.12通过返修或加固处理仍不能满足设计功能和安全使用要求的分部工程、单位工程，严禁验收。3.0.13城镇广场各单位工程质量验收合格后，建设单位应在规定时间内将工程竣工验收报告和有关文件，报建设行政管理部门备案。3.0.14 从事地基基础工程检测及见证取样检测的单位，必须具备省级以上（含省、自治区、直辖市）建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。3.0.15城镇广场建设工程应按设计文件和施工图施工，变更设计应经设计单位同意。3.0.16给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，并应具有出厂合格证。用于生活饮用水的管道，其材质不得污染水源。3.0.17 广场智能化工程质量验收应包括工程实施及质量控制、系统检测和竣工验收。3.0.18 广场智能化工程质量验收应按“先产品，后系统；先各系统，后系统集成”的顺序进行。3.0.19 广场智能化工程中的火灾自动报警及消防系统的检测应按火灾自动报警系统施工及验收规范GB50166的规定执行，竣工验收应按GB50166关于竣工验收的规定及各地方的有关要求执行。3.0.20竣工验收应提供下列资料：1、施工组织设计、施工图设计文件会审、技术交底记录；2、竣工图及设计变更文件；3、原材料、半成品、成品、建筑构配件、器具和设备的合格证、检验和复试报告；4、工程测量复核及预检记录；5、施工试验资料；6、中间验收记录及有关资料；7、工程质量检验评定资料；8、隐蔽工程检查验收记录；9、使用功能试验记录；10、工程质量事故处理资料；11、工程竣工验收文件。4.施工测量4.1一般规定4.1.1 本章适用于城镇广场工程施工测量。4.1.2 工程施工测量验收应检查下列文件：1. 设计文件及测量水准点、导线点的交接记录及复核记录；2. 测量仪器的计量检定合格证书；3. 施工测量记录与监理复测记录；4. 各专业的测量竣工图。4.1.3 城镇广场建设工程设计及施工用图，应充分利用城镇现有的各种大比例尺地形图，当图面与现状不符合，或内容不足时，应进行修测或补测；当比例尺不合适时，可进行实测或缩编。施工测图的比例尺宜选用1：5001：2000之间。4.1.4 城镇广场建设工程的设计与施工所采用的测量平面坐标系统与高程测量系统，应按当地建立的坐标系统与高程系统实施。若确有困难而采用设坐标与高程系统时，应经当地建设行政主管、规划部门的批准。同时必须考虑与相关工程（包括已建的和在建的）高程系统的衔接。且在有条件时，应与国家测量控制网相联测。4.1.5 施工测量的平面与高程的控制网，应尽量利用原场区既有的控制网，当原场区的控制网不能满足施工测量要求时，应另测设平面与高程的控制网。4.1.6 施工中应建立施工测量的技术保证体系。施工单位内部实行复测制、工程施工测量应、复核制、监理复测制，并填写记录。从事施工测量的作业人员应经专业培训，考核合格后，持证上岗。4.1.7 场区内各类工程的测量工作，除应按本规范执行外，尚应符合国家现行有关标准的规定。4.2 平面控制测量主控项目4.2.1 广场工程平面测量，应因地制宜布设适用的平面测量控制网。控制网的三角测量的主要技术指标不得低于表4.2.1的规定精度。施工控制三角测量的主要技术指标表4.2.1控制等级边长（m）测量中误差（）测的三角形个数测的回数6三角形最大闭合差（）方位角闭合差（）施工控制1202013160404.2.2 平面控制网的导线测设精度应不低于城市测量规范中三级要求标准。以三级导线平面控制测量时，方位角闭合差为24（）以施工平面控制测量时，方位角闭合差40（），且应报监理验收确认。4.2.3 对控制网点的检查项目及检验方法应符合下列要求： 1、检验项目：对设计提供的坐标、基线进行复测；根据设计及施工要求而布设的施工平面控制网点进行复测。2、检验方法：检查测量记录及复核记录；实地检测。3、精度要求：除设计有特殊要求外，一般定位误差为：网格点位允许误差为20mm；网格对角线边长相对允许误差为1/5000。4.2.4 建（构）筑物定位放样点检查项目及检验方法应符合下列要求： 1、检验项目：建（构）筑物主要轴线点的定位点或中心点进行复检；建（构）筑物细部放样检查。2、检验方法：检查放线大样图及放线记录与复测记录；实地抽检轴线长度或交会中心点的坐标，抽检细部尺寸。3、精度要求：除设计有特殊要求外，一般的允许误差为：轴线长度、细部尺寸、边长相对中误差应1/5000；交会中心点的交汇误差不大于5mm。一般项目4.2.5 广场内建（构）筑物、单位工程的控制测量，应符合下列规定：1. 应按设计总图和施工平面总布置图，布设测量的控制点，点位应选择在通视良好，利于长期保存的地方；2. 主要控制网点和主要建（构）筑物及重要设备中心轴线的控制点，应在其两端的延长线上埋设混凝土固定标桩，或在永久（半永久）建（构）筑物上作明显标记；3. 角度观察可采用方向观测法，其测回数应根据测角中误差的大小，按表4.2.4确定；角度观测的测回数 表4.2.4测角中误差2.53.54.0测回数DJ1432DJ26544、矩形网的角度闭合差，不应大于测角中误差的23倍。4.2.6 广场内建（构）筑物的围护结构在封闭前，应根据施工需要，将建（构）筑物外部控制转移至内部。内部的控制点，宜设置在已建成的建（构）筑物的预埋件或预埋测量板上。当由外部控制向建（构）筑物内部引测时，其投点的误差，应分别满足土建、安装的不同施工要求。4.3高程控制测量主控项目4.3.1 施工单位必须对设计提供的高程控制基准点进行复测，其允许误差应符合12 mm（L为闭合线路长度，单位为Km）的闭合要求。检验方法：检查测量的复核记录，或实地进行水准基点抽查核验。4.3.2 一个广场工程的高程测量基准点不应少于2个。4.3.3 当采用闭合线路对布设的施工高程控制点进行检验，其允许误差应符合12m，（L为闭合线路长度，单位为Km）的闭合要求。 检验方法：检查测量复核记录，并现场抽检二组闭合导线，每组闭合线路不少于三个高程控制点。4.3.4 场区内应布设高程控制网，其精度应符合不低于城市测量规范中四等水准的标准。在施工期间，每月应不少于1次的复测。4.3.5广场面层施工放样高程测量允许偏差应符合表4.3.5的精度要求。广场面层施工放样高程测量允许偏差表4.3.5项目允许误差（mm）检验频率检验方法范围点数料石面层510m10m1用水准仪测量预制混凝土砌块810m10m1用水准仪测量沥青混合料面层810m10m1用水准仪测量水泥混凝土面层810m10m1井框与面层高差5每座1用直尺和塞尺量，取最大值一般项目4.3.6 在较大的建筑物或精度要求较高的重要设备处，应在施工范围外，合适的就近位置处留设水准点，水准点均应埋设永久性的标石或标志，点位要符合坚实稳固、便于寻找、妥善保存、方便引测的要求。4.4地下管线测量主控项目4.4.1 施工前，业主单位应搜集、提供施工区域内（包括施工时，将受影响的毗邻地段）各种原有管线的现状资料（包括其功能、性质、管径、埋深、管材、以及接头形式等）。施工单位应将上述资料进行实地核验，将核实后的准确数据标绘于管线工作图上。4.4.2 原有管线复测点位中误差精度为50mm，高程中误差精度为30mm；检验方法：检查测量记录；每种管线实地抽检不少于2段。4.4.3 管线测量水准控制点的布设精度应符合20 mm（L环线长度，单位为Km）的闭合要求。检验方法：检查测量复核记录。4.4.4 管线测点（放样点）的高程测量精度应符合10 mm（n测站数）要求。检验方法：检查高程测量复核记录。一般项目4.4.5 在下井调查时，应采取有效措施，防止有毒、易燃、窒息气体和腐蚀液体的危害，保证作业人员的人身安全。4.4.6 设计的排水管线与原有管线相接处，应进行进出口高程的联测，相连接的管内底高程高差应控制在20mm以内。4.5 地下建（构）筑物的测量主控项目4.5.1 根据拟建广场内地下建（构）筑物的出入口、竖井的位置和地道的分布走向，进行导线选点。导线（包括地下导线）布设不应低于三级导线等级要求，其边长不应超过0.2Km，相对闭合差应符合1/5000的要求。检验方法：检查测量复核记录。4.5.2 高程控制点的布设精度应符合12 mm（L环线长度，单位为Km）的闭合要求；地上、地下导线应联测成网。检验方法：检查测量复核记录；实地抽检不少于三个点的闭合。4.5.3 各细部量测应根据设计要求对各建（构）筑物进行检核。检验方法：检查测量放线记录。一般项目4.5.4 在进行地上测段和地下测段测量时，应分别读记气象因素，并进行相应校正。4.5.5 地下水准测量可通过出入口倾斜通道或阶梯，用水准测量方法，也可通过三角高程导线或其它有效手段将地面高程传递到地下。4.6 变形测量主控项目4.6.1 城市广场建设中，由于设计和施工的原因造成建（构）筑物或地基的变形，影响建（构）筑物或地下市政管线与设施的正常使用和安全运行，因此在工程设计时，必须对变形测量予以统筹安排，对不同的变形测量客体，分别提出变形的控制值。4.6.2本规范所指的变形测量，仅指施工期间的变形测量。4.6.3施工期间重大的变形测量，宜由业主委托具有相应资质证书的专业测量单位进行。受委托的专业测量单位应根据设计要求和现场施工的具体状况，编制施工监测方案。方案内容应包括拟建工程的简况、工程地质及水文地质条件、周围环境要求；监测目的与内容；监测点的设置及其平面布置图；监测仪器设备与方法；监测频率；信息传递方式；监测警戒值（控制值）的设定；以及配合施工单位提出应急预案等内容。做到信息化施工。4.6.4变形测量点，宜分为基准点、工作基点和变形测量点。其布设应符合下列要求： 1.有变形测量要求的广场工程，至少应有3个稳固可靠的基准点，对较小的广场工程，当确认基准点点位稳定可靠时，可少于3个，但连同工作基点不得少于3个。 2.工作基点应选择在比较稳定的位置。对通视较好或观测项目较少的广场工程，也可不设工作基点，在基准点上直接测定变形观测点； 3.变形观测点应设在变形体上能反映变形特征的位置。4.6.5 水平位移监测网宜采用独立坐标系统，并选用三角网、导线网、边角网和轴线等形式进行一次布网，其相邻基准点的点位中误差应12mm，测角中误差2.5。最弱边相对误差1/40000 检验方法：检查测量记录。4.6.6 垂直位移检测网可布设成闭合环，其精度要求应符合相邻基准点高差中误差2.0mm，每站高差中误差0.7mm，线路闭合差1.4 mm（n测站数）。 检验方法：检查测量观测记录及平差计算记录。4.6.7 水平位移测量变形点的点位中误差应符合12mm的要求。 检验方法：检查测量观测记录及平差计算记录。4.6.8垂直位移测量精度要求：高程中误差2.0mm，相邻点高差中误差1mm，线路闭合差1.4 mm（n测站数）。检验方法：检查测量观测记录及计算记录。一般项目4.6.9 每次变形观测时，宜符合下列要求：1、采用相同的图形（观测路线）和观测方法；2、使用同一仪器和设备；3、固定的观测人员；4、在基本相同的环境和条件下工作。4.6.10 每次变形观测前，对使用的仪器和设备，应进行检验校正，作好详细记录。4.6.11 平面和高程监测网，应定期检测。在施工期间内，宜每月不少于检测一次，当对变形成果发生怀疑时，应随时进行检核。4.6.12对广场内建（构）筑物主体倾斜观测，应测定顶部及其相应底部观测点的偏移值。对整体刚度较好的建筑物的倾斜观测，可用基础差异沉降推算主体倾斜值。4.6.13 对广场内建（构）筑物的基础沉降观测，应在基础底板上根据不同的建筑物受力部位和不同的地基土层结构，设立沉降观测点，在浇灌底板前和基础浇灌完毕后，至少各观测1次，整个施工期间，不少于5次的观测。4.6.14当建（构）筑物出现裂缝，应当及时向设计单位反映，必要时，组织专家进行咨询、论证，判别裂缝产生的原因、性质、趋势、危害程度，以及解决措施。当确定需进行裂缝观测时，应制定裂缝观测方案，并按确认的方案认真实施。 观测结束后，应提交下列成果：1、裂缝分布位置图；2、裂缝观测成果表；3、观测成果分析说明资料；4、当建（构）筑物裂缝和基础沉降同时观测时，可选择典型剖面绘制两者关系曲线。4.7 竣工图的编绘与实测主控项目4.7.1 广场工程竣工后，施工单位应及时进行竣工图的整理。绘制竣工图须遵照以下原则：1、凡在施工中，按图施工没有变更的，在新的施工图上加盖“竣工图”标志后，可作为竣工图。2、 无大变更的，应将修改内容按实际发生的描绘在原施工图上，并注明变更或洽商联系单编号，加盖“竣工图”标志后作为竣工图。3、 若有重大改变，或虽非重大变更，但难以在原施工图上表示清楚的，应重新绘制竣工图。4.7.2 竣工图的比例尺、坐标系统、图幅大小、注记、图例、符号、应与原设计图一致。若设计图中没有的图例、符号，可使用新的图例、符号，在编绘竣工总图时，应详细实地检核，对不符之处，应按实测资料绘制。4.7.3 竣工测量应在已有的施工控制网点上进行，恢复控制点的精度应与原布设的精度相同，细部点的位置中误差应符合50mm，高差中误差20mm的要求。检验方法：检查测量观测记录。4.7.4 竣工图中相邻细部点的精度要求达到据坐标计算的距离与实地丈量的距离相比较符合（100s/2000）mm的要求（s为相邻两点的距离，单位为mm）。检验方法：检查主要建（构）筑物的测量记录，与实地丈量相比较。一般项目4.7.5 当竣工图难以在一份图纸上充分表达时，可以按不同专业分别编绘。4.7.6 总平面及交通运输竣工图应符合下列规定： 1. 应绘出地面建（构）筑物、道路、地面排水渠沟，园林绿化及广场小品和主要附属设施的位置； 2. 重要的矩形建（构）筑物在对角线的交点，或外墙轴线的交点应注明其坐标； 3. 圆形建（构）筑物应注明中心坐标及接地外半径； 4. 所有的建筑物应注明其室内地坪标高； 5. 场内主要道路中心的起终点、交叉点，应注明坐标及标高，道路应注明材料及宽度；4.7.7 给水管道、排水管道竣工图应符合下列规定： 1. 给水管道竣工图上应绘出地面给水建（构）筑物及各种水处理设施的位置。在管道的结点处，当图上按比例绘制有困难时，可用放大详图表示。管道的起终点、交叉点、分支点应注明坐标；变坡处应注明标高；变径处应注明管径及材料，并应将不同型号的检查井绘出详图。 2. 排水管道竣工图上应绘出污水处理构筑物、排水泵站、检查井、跌水井、水封井、各种排水管道、雨水口、排出水口、化粪池、明渠、暗渠等位置。检查井应注明管径、材料、坡度。对不同型号的检查井应绘出详图。4.7.8 动力、工艺管道竣工图应符合下列规定： 1. 应绘出管道及其有关的建（构）筑物，管道的起终点与交叉点，应注明管道的管径、材质、坐标与标高； 2. 对于以地沟埋设的管道，应在适当地方绘出地沟断面，标出地沟的尺寸及沟内各种管道的位置。4.7.9 输电及通讯线路竣工图应符合下列规定： 1. 应绘出总变电所、配电站、降压变电所、室外变电装置、柱上变压器、 铁塔、电杆、地下电缆检查井等；以及有关的建（构）筑物的位置； 2. 地下电缆应注明深度或电缆沟的内沟底标高； 3. 各种线路的起终点、分支点、交叉点位置，并注明线径，导线数，电压等数据，各种输变电设备应注明型号、容量。4.7.10园林绿化竣工图应绘制，乔木、大灌木、球类平面栽植图，小灌木、地被、草坪平面栽植图，及地形竖向标高图。4.7.11其他单项工程的竣工总图，应按该工程的要求编绘。5 铺装工程51一般规定5.1.1本章适用于城镇广场内铺装工程。5.1.2铺装工程自下而上依次可分为土基、基层和面层工序。施工时，上一道工序验收合格后，方可进行下一道工序施工。5.1.3铺装工程面层质量直接影响到整个广场的景观效果和使用功能。根据面层的材质不同，常用的面层有沥青混凝土、石材铺面、广场烧结砖、水泥混凝土预制块、现浇彩色混凝土、实木地板等。面层采用新技术、新工艺、新材料的，应按国家有关规定执行。5.1.4基层与块材类面层间应设置整平层，整平层应均匀、平整，厚度应符合设计要求。当水泥砂浆作为整平层时，面层应在水泥砂浆初凝前完成铺装。5.1.5铺装工程的进场材料应符合设计和有关标准的规定，应有质量合格证明文件，对重要材料应有复验报告，检验项目、数量和方法等应符合国家现行标准的规定，并做好相应的进场验收记录。5.1.6面层铺设时，设计对板面和块材有颜色、花纹、图案、纹理等要求时，应先进行试拼，试拼合格方能铺设。5.1.7面层应按要求设置胀缝，上下应贯通、直顺，并按要求填料。5.1.8满足以下条件时，方可开放交通：面层所使用的材料强度须满足设计要求；用水泥砂浆铺砌时，结合层的水泥砂浆强度达到要求。5.1.9面层周边有花坛、侧石等围挡的，宜在最低处设置排水设施，以避免积水。5.1.10面层应有防滑措施，满足防滑要求。5.1.11无障碍设施应按国家现行的规范和设计要求进行设置。无障碍设施所用的材料应符合城市道路和建筑物无障碍设计规范第42条的规定。5.1.12铺装工程有机动车通行要求的，应符合CJJ1的规定。面层铺装材料的型式及强度须符合车辆通行要求。采用宕渣垫层时，其压实干密度应200 t/m3，检验数量每20m20m方格测1组。52土基开挖与回填主控项目5.2.1应根据土基宽度及周边条件，选用合适的压实机具对土基进行碾压，轮迹不得大于5mm。土基压实度应90%（重型），宕渣垫层压实干密度应185t/m3。检验数量：广场每20m20m方格测1组；园路每100m测2点，不足100 m按100m计。检验方法：查试验报告。一般项目5.2.2土基填料应符合下列要求：1 填土中不得含有淤泥、腐植土及有机物质等。2 土基中含房渣土时，处理方案和结果应符合设计要求。房渣土中不应含有腐木之类不稳定物质，最大粒径不应大于10cm，必须稳定密实。3 宕渣填筑路基时，级配、最大粒径、含泥量等应符合设计要求，最大粒径不宜大于10cm。4 填方材料强度（CBR）值应符合设计要求，除园路外，其最小强度值应符合CJJ1的要求。检验数量：全部。检验方法：观察，查试验报告。5.2.3土基（顶面）不得有翻浆、弹簧、起皮、波浪和积水等现象。检验数量：全部。检验方法：观察。5.2.4土基一般项目检验标准及允许偏差符合表524的规定。表524 土基一般项目检验标准及允许偏差项次检查项目单位规定值及允许偏差检验频率检验方法范 围点/次1高程mm-20+1040m40m1使用水准仪2平整度mm1510m10m1使用3m直尺3坡度0.3%且不反坡20m1使用水准仪4园路宽度mm不小于设计值+B40m1使用钢尺注：1.表中所列的高程检查项目应根据测点所在位置计算出设计高程进行检验。2.表中高程、平整度、坡度检查项目若为园路时检验频率为每20 m一点。3.B为施工时必要的附加宽度。53基层主控项目5.3.1各类基层的材料要求，除应符合设计要求和相关现行规范外，尚应符合下列规定：1 半刚性基层集料级配应符合设计和现行规范要求。2 水泥碎石稳定层不得使用快硬水泥、早强水泥。3 石灰粉煤灰稳定碎石基层使用的消石灰、粉煤灰应符合CJJ1的有关规定。检验数量：同厂家、同产地以连续进场数量100t为一批，不足100t也按一批计，每批检验不少于1次。检验方法：查原材料合格证及检验报告。4 柔性基层砂砾混合料和级配碎石颗粒组成范围应符合规定。检验数量：按连续进场数量400t为一批，不足400t也按一批计，每批检验不少于1次。检验方法：查原材料合格证及检验报告。5.3.2各类基层厚度应符合设计要求。刚性基层和半刚性基层厚度允许偏差10mm。柔性基层厚度允许偏差-10，20mm。检验数量: 铺装广场每10m10m测1点；园路每20m测1点，不足20 m按20m 计。检验方法：查记录，现场检查。5.3.3细粒径石灰粉煤灰稳定碎石基层、水泥稳定碎石基层的压实度应93%；粗粒径粉煤灰稳定碎石基层干密度应1.90t/m3。检验数量：铺装广场每20m20m测1点；园路每100m测2点，不足100 m按100m 计。检验方法：查试验报告。5.3.4刚性基层用水泥混凝土抗压（抗折）强度、半刚性基层混合料强度应符合设计要求。检
