某居住区模板工程施工技术交底.doc

湘质监统编
施2002－11

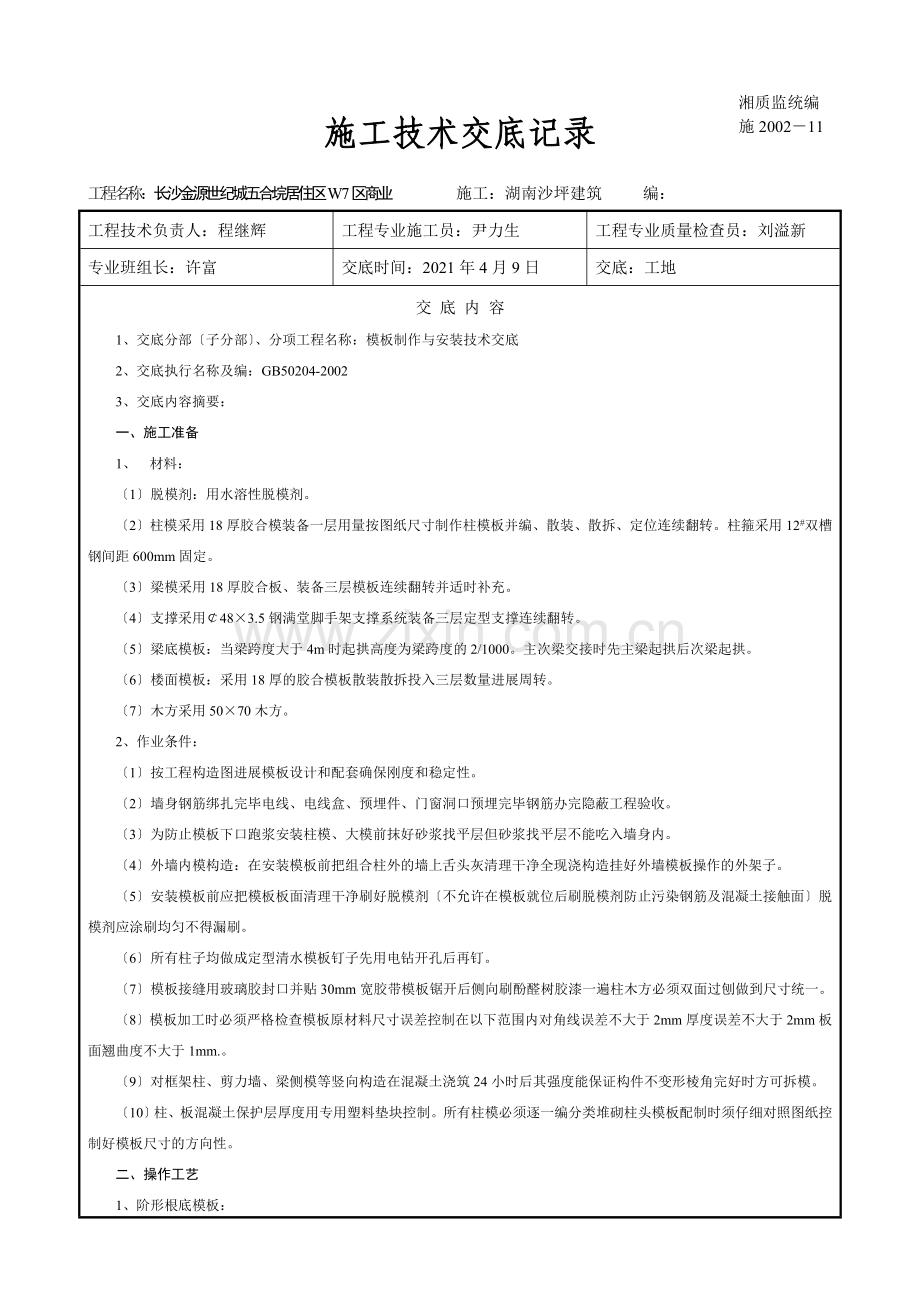

施工技术交底记录
工程名称：长沙金源世纪城五合垸居住区W7区商业 施工：湖南沙坪建筑 编：
工程技术负责人：程继辉
工程专业施工员：尹力生
工程专业质量检查员：刘溢新
专业班组长：许富
交底时间：2021年4月9日
交底：工地
交 底 内 容
1、交底分部〔子分部〕、分项工程名称：模板制作与安装技术交底
2、交底执行名称及编：GB50204-2002
3、交底内容摘要：
一、施工准备
1、 材料：
〔1〕脱模剂：用水溶性脱模剂。
〔2〕柱模采用18厚胶合模装备一层用量按图纸尺寸制作柱模板并编、散装、散拆、定位连续翻转。柱箍采用12#双槽钢间距600mm固定。
〔3〕梁模采用18厚胶合板、装备三层模板连续翻转并适时补充。
〔4〕支撑采用￠48×3.5钢满堂脚手架支撑系统装备三层定型支撑连续翻转。
〔5〕梁底模板：当梁跨度大于4m时起拱高度为梁跨度的2/1000。主次梁交接时先主梁起拱后次梁起拱。
〔6〕楼面模板：采用18厚的胶合模板散装散拆投入三层数量进展周转。
〔7〕木方采用50×70木方。
2、作业条件：
〔1〕按工程构造图进展模板设计和配套确保刚度和稳定性。
〔2〕墙身钢筋绑扎完毕电线、电线盒、预埋件、门窗洞口预埋完毕钢筋办完隐蔽工程验收。
〔3〕为防止模板下口跑浆安装柱模、大模前抹好砂浆找平层但砂浆找平层不能吃入墙身内。
〔4〕外墙内模构造：在安装模板前把组合柱外的墙上舌头灰清理干净全现浇构造挂好外墙模板操作的外架子。
〔5〕安装模板前应把模板板面清理干净刷好脱模剂〔不允许在模板就位后刷脱模剂防止污染钢筋及混凝土接触面〕脱模剂应涂刷均匀不得漏刷。
〔6〕所有柱子均做成定型清水模板钉子先用电钻开孔后再钉。
〔7〕模板接缝用玻璃胶封口并贴30mm宽胶带模板锯开后侧向刷酚醛树胶漆一遍柱木方必须双面过刨做到尺寸统一。
〔8〕模板加工时必须严格检查模板原材料尺寸误差控制在以下范围内对角线误差不大于2mm厚度误差不大于2mm板面翘曲度不大于1mm.。
〔9〕对框架柱、剪力墙、梁侧模等竖向构造在混凝土浇筑24小时后其强度能保证构件不变形棱角完好时方可拆模。
〔10〕柱、板混凝土保护层厚度用专用塑料垫块控制。所有柱模必须逐一编分类堆砌柱头模板配制时须仔细对照图纸控制好模板尺寸的方向性。
二、操作工艺

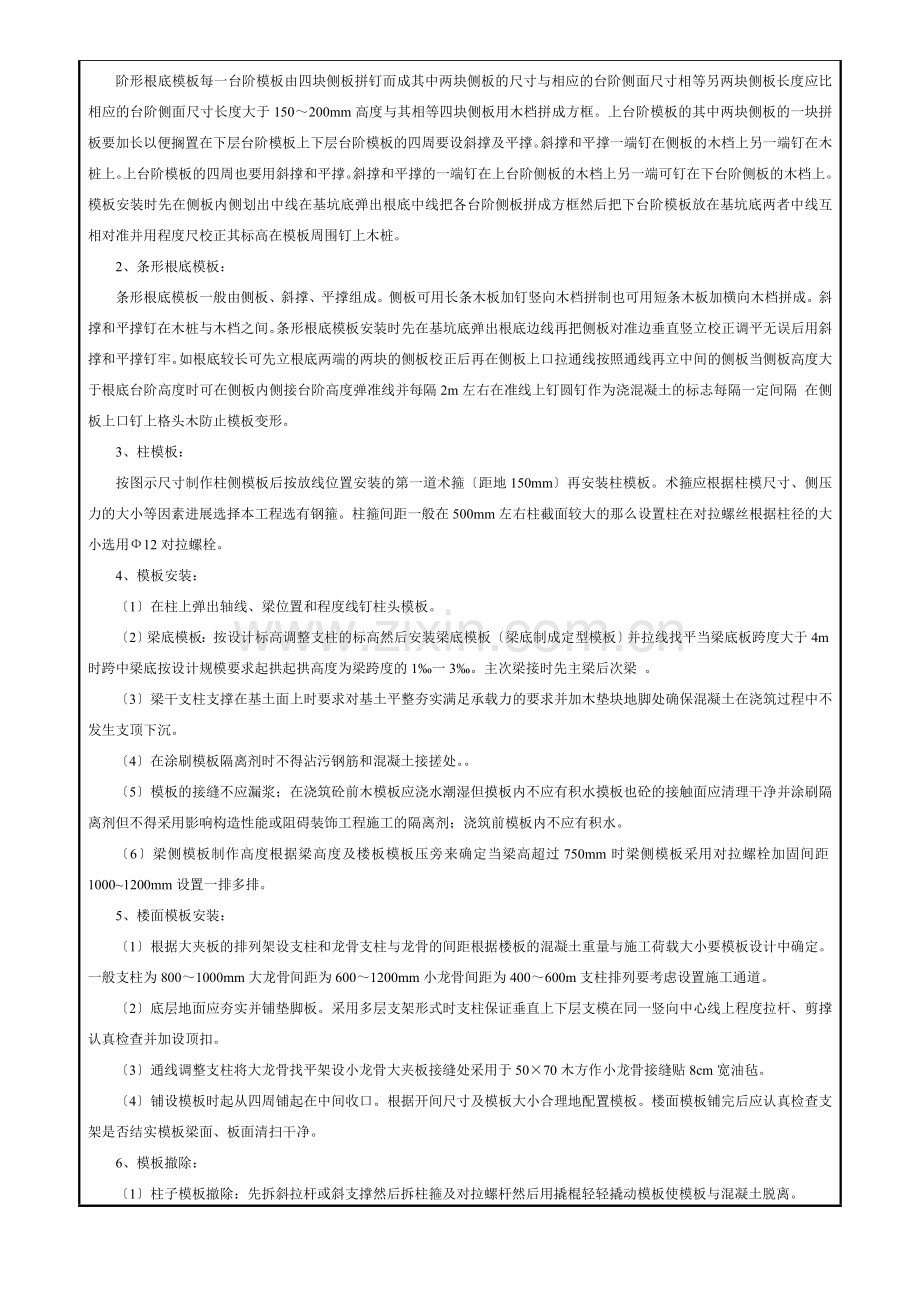

1、阶形根底模板：
阶形根底模板每一台阶模板由四块侧板拼钉而成其中两块侧板的尺寸与相应的台阶侧面尺寸相等另两块侧板长度应比相应的台阶侧面尺寸长度大于150～200mm高度与其相等四块侧板用木档拼成方框。上台阶模板的其中两块侧板的一块拼板要加长以便搁置在下层台阶模板上下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上另一端钉在木桩上。上台阶模板的四周也要用斜撑和平撑。斜撑和平撑的一端钉在上台阶侧板的木档上另一端可钉在下台阶侧板的木档上。模板安装时先在侧板内侧划出中线在基坑底弹出根底中线把各台阶侧板拼成方框然后把下台阶模板放在基坑底两者中线互相对准并用程度尺校正其标高在模板周围钉上木桩。
2、条形根底模板：
条形根底模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩与木档之间。条形根底模板安装时先在基坑底弹出根底边线再把侧板对准边垂直竖立校正调平无误后用斜撑和平撑钉牢。如根底较长可先立根底两端的两块的侧板校正后再在侧板上口拉通线按照通线再立中间的侧板当侧板高度大于根底台阶高度时可在侧板内侧接台阶高度弹准线并每隔2m左右在准线上钉圆钉作为浇混凝土的标志每隔一定间隔 在侧板上口钉上格头木防止模板变形。
3、柱模板：
按图示尺寸制作柱侧模板后按放线位置安装的第一道术箍〔距地150mm〕再安装柱模板。术箍应根据柱模尺寸、侧压力的大小等因素进展选择本工程选有钢箍。柱箍间距一般在500mm左右柱截面较大的那么设置柱在对拉螺丝根据柱径的大小选用Ф12对拉螺栓。
4、模板安装：
〔1〕在柱上弹出轴线、梁位置和程度线钉柱头模板。
〔2〕梁底模板：按设计标高调整支柱的标高然后安装梁底模板〔梁底制成定型模板〕并拉线找平当梁底板跨度大于4m时跨中梁底按设计规模要求起拱起拱高度为梁跨度的1‰一3‰。主次梁接时先主梁后次梁 。
〔3〕梁干支柱支撑在基土面上时要求对基土平整夯实满足承载力的要求并加木垫块地脚处确保混凝土在浇筑过程中不发生支顶下沉。
〔4〕在涂刷模板隔离剂时不得沾污钢筋和混凝土接搓处。。
〔5〕模板的接缝不应漏浆；在浇筑砼前木模板应浇水潮湿但摸板内不应有积水摸板也砼的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；浇筑前模板内不应有积水。
〔6〕梁侧模板制作高度根据梁高度及楼板模板压旁来确定当梁高超过750mm时梁侧模板采用对拉螺栓加固间距1000~1200mm设置一排多排。
5、楼面模板安装：
〔1〕根据大夹板的排列架设支柱和龙骨支柱与龙骨的间距根据楼板的混凝土重量与施工荷载大小要模板设计中确定。一般支柱为800～1000mm大龙骨间距为600～1200mm小龙骨间距为400～600m支柱排列要考虑设置施工通道。
〔2〕底层地面应夯实并铺垫脚板。采用多层支架形式时支柱保证垂直上下层支模在同一竖向中心线上程度拉杆、剪撑认真检查并加设顶扣。
〔3〕通线调整支柱将大龙骨找平架设小龙骨大夹板接缝处采用于50×70木方作小龙骨接缝贴8cm宽油毡。
〔4〕铺设模板时起从四周铺起在中间收口。根据开间尺寸及模板大小合理地配置模板。楼面模板铺完后应认真检查支架是否结实模板梁面、板面清扫干净。
6、模板撤除：
〔1〕柱子模板撤除：先拆斜拉杆或斜支撑然后拆柱箍及对拉螺杆然后用撬棍轻轻撬动模板使模板与混凝土脱离。
〔2〕楼板、梁模板撤除：
①模板撤除应根据砼强度及构件的主次而定根据试验室到达拆模强度必须有技术负责人的正式。
②先将程度杆上木件松离使程度杆降下200～300mm对梁先松动内边程度杆以防止小龙骨落至建筑物外。再用撬棍撬动模板使模板降下由小龙骨支承拿下模板和小龙骨然后撤除程度拉杆及剪力撑和支柱。
③撤除模板时操作人员站在平安的地方制止冒险蛮干。
④撤除跨度较大的梁下支顶时先从跨中开场分别向两端撤除。撤除梁底模时砼应到达一定的强度根据施工规定要求〔板梁〕跨梁2m以内时不低于设计强度等级的70；跨度大于8m时不低于设计强度等级的100％；对于悬臂梁板悬挑长度在2m内时不低于设计强度等级的70％；悬挑长度在2m 为设计强度等级的100。如甲方考虑模板周转要提早拆模那么建议甲方对砼构件采用整凝、早强剂我方另加木顶支撑。
⑤模板撤除时不应对楼层形成冲击菏载撤除的模板和支架宜分散堆放并及时清运。
⑥拆下的模板及时清理水泥渣壳涂刷脱模剂并分类堆放整齐拆下的扣件及时集中。
三、施工考前须知：
1、防止质量通病：
〔1〕柱模板容易产生的问题：柱位移、截面尺寸不准、柱身扭曲、梁柱接头偏向大。防止：支模前按墨线校正钢筋位置一道钢箍固定准确。柱箍形式、规格、间距根据柱截面大小及高度进展确定。
〔2〕梁和楼板容易产生的问题：梁身不平直、梁底不平、梁侧面鼓出、梁上口尺寸加大、板中部下挠周边程度龙骨用扣件固定并投置拉杆梁高大于750mm时采用对拉螺栓。模板支顶的尺寸和间距排列要确保支撑系统有足够的刚度和稳定性模板支顶的顶部应在实地面上梁板跨度大于4m时如无设计要求那么按起拱。楼面模与梁边模采用压碰设置角模条。
2、 主要质量措施：
〔1〕废烂木枋不能用作龙骨。
〔2〕内模板安装高度超过2.5m时搭设临时脚手架安装、撤除外模板时确认外脚手架符合平安要求。
〔3〕4m以上高空撤除模板时不让模板、材料下落不得大面积同进撬落操作时注意下方人员的动向。
〔4〕模板安装时不随意开孔木方、大夹板不行随意锯断经允许前方可施工。
〔5〕拆模时不用大锤硬砸或用撬棍硬撬以免损坏模板边框操作和运输过程中不乱丢乱抛模板。
〔6〕模板每次撤除以后及时进展清理涂刷脱模剂、分类堆放。在模板上进展钢筋等焊接工作时建议甲方用薄钢板隔离；泵送砼支架脚下应加垫板并保证泵送支架不对墙、柱、板产生位移。拆下的模板应及时修理对拉螺杆、扣件、螺母等及时搜集。
四、砼构造拆模时所需强度
序
构件名称
跨度
折模强度要求
1
板
≤2m
50
2—8m
75
2
梁
≤8m
75
>8m
100
3
悬臂构件
≤2m
75
>2m
100
五、现浇构造模板安装的允许误差〔mm〕
序
项 目
允许偏向
1
轴线位置
5
2
底模上外表标高
±5
3
截面尺寸
根底
±10
柱、墙、梁
+4 -5
4
层高垂直
全高≤5m
6
全高>5m
8
5
相邻两板外表上下差
2
6
外表平整〔2m长度上〕
5
六、预埋件和预留孔洞允许偏向(mm)
序
项 目
允许偏向(mm)
1
预埋钢板中心线位置
3
2
预留、预留孔中心线位置
3
3
预埋螺栓
中心线位置
2
外露长度
0, +10
4
预留洞
中心线位置
10
截面尺寸
0, +10
七、劳动力及理方案
1、根据本工程特点和施工合同工配置3位专职木工任现场施工员认真熟悉、钻研设计图纸合理安排、科学理、严格按照有关及验收进展施工及时检查按时交底。工作采用三班倒24小时通班作业分10个班组其中1个制作组9个安装组分成3班界限班施工。
2、工人进场后及时进展平安教育。熟悉理解本工程特点保证遵守工地有关规章制度不违纪乱法。

施工技术交底人签字： 施工班组承受人签字：
.①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容搞要只填写已交待执行中的章、节标题和补充内容概要。
湘质监统编
施2002－11
施工技术交底记录
工程名称：长沙金源世纪城五合垸居住区W7区1#栋 施工：湖南沙坪建筑 编：
工程技术负责人：程继辉
工程专业施工员：尹力生
工程专业质量检查员：刘溢新
专业班组长：曾传镇
交底时间：2021年3月9日
交底：工地
交 底 内 容
1、交底分部〔子分部〕、分项工程名称：模板制作与安装技术交底
2、交底执行名称及编：GB50204-2002
3、交底内容摘要：
一、施工准备
3、 材料：
〔1〕脱模剂：用水溶性脱模剂。
〔2〕柱模采用18厚胶合模装备一层用量按图纸尺寸制作柱模板并编、散装、散拆、定位连续翻转。柱箍采用12#双槽钢间距600mm固定。
〔3〕梁模采用18厚胶合板、装备三层模板连续翻转并适时补充。
〔4〕支撑采用￠48×3.5钢满堂脚手架支撑系统装备三层定型支撑连续翻转。
〔5〕梁底模板：当梁跨度大于4m时起拱高度为梁跨度的2/1000。主次梁交接时先主梁起拱后次梁起拱。
〔6〕楼面模板：采用18厚的胶合模板散装散拆投入三层数量进展周转。
〔7〕木方采用50×70木方。
2、作业条件：
〔1〕按工程构造图进展模板设计和配套确保刚度和稳定性。
〔2〕墙身钢筋绑扎完毕电线、电线盒、预埋件、门窗洞口预埋完毕钢筋办完隐蔽工程验收。
〔3〕为防止模板下口跑浆安装柱模、大模前抹好砂浆找平层但砂浆找平层不能吃入墙身内。
〔4〕外墙内模构造：在安装模板前把组合柱外的墙上舌头灰清理干净全现浇构造挂好外墙模板操作的外架子。
〔5〕安装模板前应把模板板面清理干净刷好脱模剂〔不允许在模板就位后刷脱模剂防止污染钢筋及混凝土接触面〕脱模剂应涂刷均匀不得漏刷。
〔6〕所有柱子均做成定型清水模板钉子先用电钻开孔后再钉。
〔7〕模板接缝用玻璃胶封口并贴30mm宽胶带模板锯开后侧向刷酚醛树胶漆一遍柱木方必须双面过刨做到尺寸统一。
〔8〕模板加工时必须严格检查模板原材料尺寸误差控制在以下范围内对角线误差不大于2mm厚度误差不大于2mm板面翘曲度不大于1mm.。
〔9〕对框架柱、剪力墙、梁侧模等竖向构造在混凝土浇筑24小时后其强度能保证构件不变形棱角完好时方可拆模。
〔10〕柱、板混凝土保护层厚度用专用塑料垫块控制。所有柱模必须逐一编分类堆砌柱头模板配制时须仔细对照图纸控制好模板尺寸的方向性。
二、操作工艺
1、阶形根底模板：
阶形根底模板每一台阶模板由四块侧板拼钉而成其中两块侧板的尺寸与相应的台阶侧面尺寸相等另两块侧板长度应比相应的台阶侧面尺寸长度大于150～200mm高度与其相等四块侧板用木档拼成方框。上台阶模板的其中两块侧板的一块拼板要加长以便搁置在下层台阶模板上下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上另一端钉在木桩上。上台阶模板的四周也要用斜撑和平撑。斜撑和平撑的一端钉在上台阶侧板的木档上另一端可钉在下台阶侧板的木档上。模板安装时先在侧板内侧划出中线在基坑底弹出根底中线把各台阶侧板拼成方框然后把下台阶模板放在基坑底两者中线互相对准并用程度尺校正其标高在模板周围钉上木桩。
2、条形根底模板：
条形根底模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩与木档之间。条形根底模板安装时先在基坑底弹出根底边线再把侧板对准边垂直竖立校正调平无误后用斜撑和平撑钉牢。如根底较长可先立根底两端的两块的侧板校正后再在侧板上口拉通线按照通线再立中间的侧板当侧板高度大于根底台阶高度时可在侧板内侧接台阶高度弹准线并每隔2m左右在准线上钉圆钉作为浇混凝土的标志每隔一定间隔 在侧板上口钉上格头木防止模板变形。
3、柱模板：
按图示尺寸制作柱侧模板后按放线位置安装的第一道术箍〔距地150mm〕再安装柱模板。术箍应根据柱模尺寸、侧压力的大小等因素进展选择本工程选有钢箍。柱箍间距一般在500mm左右柱截面较大的那么设置柱在对拉螺丝根据柱径的大小选用Ф12对拉螺栓。
4、模板安装：
〔1〕在柱上弹出轴线、梁位置和程度线钉柱头模板。
〔2〕梁底模板：按设计标高调整支柱的标高然后安装梁底模板〔梁底制成定型模板〕并拉线找平当梁底板跨度大于4m时跨中梁底按设计规模要求起拱起拱高度为梁跨度的1‰一3‰。主次梁接时先主梁后次梁 。
〔3〕梁干支柱支撑在基土面上时要求对基土平整夯实满足承载力的要求并加木垫块地脚处确保混凝土在浇筑过程中不发生支顶下沉。
〔4〕在涂刷模板隔离剂时不得沾污钢筋和混凝土接搓处。。
〔5〕模板的接缝不应漏浆；在浇筑砼前木模板应浇水潮湿但摸板内不应有积水摸板也砼的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；浇筑前模板内不应有积水。
〔6〕梁侧模板制作高度根据梁高度及楼板模板压旁来确定当梁高超过750mm时梁侧模板采用对拉螺栓加固间距1000~1200mm设置一排多排。
5、楼面模板安装：
〔1〕根据大夹板的排列架设支柱和龙骨支柱与龙骨的间距根据楼板的混凝土重量与施工荷载大小要模板设计中确定。一般支柱为800～1000mm大龙骨间距为600～1200mm小龙骨间距为400～600m支柱排列要考虑设置施工通道。
〔2〕底层地面应夯实并铺垫脚板。采用多层支架形式时支柱保证垂直上下层支模在同一竖向中心线上程度拉杆、剪撑认真检查并加设顶扣。
〔3〕通线调整支柱将大龙骨找平架设小龙骨大夹板接缝处采用于50×70木方作小龙骨接缝贴8cm宽油毡。
〔4〕铺设模板时起从四周铺起在中间收口。根据开间尺寸及模板大小合理地配置模板。楼面模板铺完后应认真检查支架是否结实模板梁面、板面清扫干净。
6、模板撤除：
〔1〕柱子模板撤除：先拆斜拉杆或斜支撑然后拆柱箍及对拉螺杆然后用撬棍轻轻撬动模板使模板与混凝土脱离。
〔2〕楼板、梁模板撤除：
①模板撤除应根据砼强度及构件的主次而定根据试验室到达拆模强度必须有技术负责人的正式。
②先将程度杆上木件松离使程度杆降下200～300mm对梁先松动内边程度杆以防止小龙骨落至建筑物外。再用撬棍撬动模板使模板降下由小龙骨支承拿下模板和小龙骨然后撤除程度拉杆及剪力撑和支柱。
③撤除模板时操作人员站在平安的地方制止冒险蛮干。
④撤除跨度较大的梁下支顶时先从跨中开场分别向两端撤除。撤除梁底模时砼应到达一定的强度根据施工规定要求〔板梁〕跨梁2m以内时不低于设计强度等级的70；跨度大于8m时不低于设计强度等级的100％；对于悬臂梁板悬挑长度在2m内时不低于设计强度等级的70％；悬挑长度在2m 为设计强度等级的100。如甲方考虑模板周转要提早拆模那么建议甲方对砼构件采用整凝、早强剂我方另加木顶支撑。
⑤模板撤除时不应对楼层形成冲击菏载撤除的模板和支架宜分散堆放并及时清运。
⑥拆下的模板及时清理水泥渣壳涂刷脱模剂并分类堆放整齐拆下的扣件及时集中。
三、施工考前须知：
1、防止质量通病：
〔1〕柱模板容易产生的问题：柱位移、截面尺寸不准、柱身扭曲、梁柱接头偏向大。防止：支模前按墨线校正钢筋位置一道钢箍固定准确。柱箍形式、规格、间距根据柱截面大小及高度进展确定。
〔2〕梁和楼板容易产生的问题：梁身不平直、梁底不平、梁侧面鼓出、梁上口尺寸加大、板中部下挠周边程度龙骨用扣件固定并投置拉杆梁高大于750mm时采用对拉螺栓。模板支顶的尺寸和间距排列要确保支撑系统有足够的刚度和稳定性模板支顶的顶部应在实地面上梁板跨度大于4m时如无设计要求那么按起拱。楼面模与梁边模采用压碰设置角模条。
4、 主要质量措施：
〔1〕废烂木枋不能用作龙骨。
〔2〕内模板安装高度超过2.5m时搭设临时脚手架安装、撤除外模板时确认外脚手架符合平安要求。
〔3〕4m以上高空撤除模板时不让模板、材料下落不得大面积同进撬落操作时注意下方人员的动向。
〔4〕模板安装时不随意开孔木方、大夹板不行随意锯断经允许前方可施工。
〔5〕拆模时不用大锤硬砸或用撬棍硬撬以免损坏模板边框操作和运输过程中不乱丢乱抛模板。
〔6〕模板每次撤除以后及时进展清理涂刷脱模剂、分类堆放。在模板上进展钢筋等焊接工作时建议甲方用薄钢板隔离；泵送砼支架脚下应加垫板并保证泵送支架不对墙、柱、板产生位移。拆下的模板应及时修理对拉螺杆、扣件、螺母等及时搜集。
四、砼构造拆模时所需强度
序
构件名称
跨度
折模强度要求
1
板
≤2m
50
2—8m
75
2
梁
≤8m
75
>8m
100
3
悬臂构件
≤2m
75
>2m
100
五、现浇构造模板安装的允许误差〔mm〕
序
项 目
允许偏向
1
轴线位置
5
2
底模上外表标高
±5
3
截面尺寸
根底
±10
柱、墙、梁
+4 -5
4
层高垂直
全高≤5m
6
全高>5m
8
5
相邻两板外表上下差
2
6
外表平整〔2m长度上〕
5
六、预埋件和预留孔洞允许偏向(mm)
序
项 目
允许偏向(mm)
1
预埋钢板中心线位置
3
2
预留、预留孔中心线位置
3
3
预埋螺栓
中心线位置
2
外露长度
0, +10
4
预留洞
中心线位置
10
截面尺寸
0, +10
七、劳动力及理方案
1、根据本工程特点和施工合同工配置3位专职木工任现场施工员认真熟悉、钻研设计图纸合理安排、科学理、严格按照有关及验收进展施工及时检查按时交底。工作采用三班倒24小时通班作业分10个班组其中1个制作组9个安装组分成3班界限班施工。
2、工人进场后及时进展平安教育。熟悉理解本工程特点保证遵守工地有关规章制度不违纪乱法。

施工技术交底人签字： 施工班组承受人签字：
.①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容搞要只填写已交待执行中的章、节标题和补充内容概要。

施工技术交底记录
工程名称：长沙金源世纪城五合垸居住区W7区1#栋 施工：湖南沙坪建筑 编：
工程技术负责人：程继辉
工程专业施工员：尹力生
工程专业质量检查员：刘溢新
专业班组长：薛清许
交底时间：2021年3月19日
交底：工地
交 底 内 容
1、交底分部〔子分部〕、分项工程名称：模板制作与安装技术交底
2、交底执行名称及编：GB50204-2002
3、交底内容摘要：
一、施工准备
5、 材料：
〔1〕脱模剂：用水溶性脱模剂。
〔2〕柱模采用18厚胶合模装备一层用量按图纸尺寸制作柱模板并编、散装、散拆、定位连续翻转。柱箍采用12#双槽钢间距600mm固定。
〔3〕梁模采用18厚胶合板、装备三层模板连续翻转并适时补充。
〔4〕支撑采用￠48×3.5钢满堂脚手架支撑系统装备三层定型支撑连续翻转。
〔5〕梁底模板：当梁跨度大于4m时起拱高度为梁跨度的2/1000。主次梁交接时先主梁起拱后次梁起拱。
〔6〕楼面模板：采用18厚的胶合模板散装散拆投入三层数量进展周转。
〔7〕木方采用50×70木方。
2、作业条件：
〔1〕按工程构造图进展模板设计和配套确保刚度和稳定性。
〔2〕墙身钢筋绑扎完毕电线、电线盒、预埋件、门窗洞口预埋完毕钢筋办完隐蔽工程验收。
〔3〕为防止模板下口跑浆安装柱模、大模前抹好砂浆找平层但砂浆找平层不能吃入墙身内。
〔4〕外墙内模构造：在安装模板前把组合柱外的墙上舌头灰清理干净全现浇构造挂好外墙模板操作的外架子。
〔5〕安装模板前应把模板板面清理干净刷好脱模剂〔不允许在模板就位后刷脱模剂防止污染钢筋及混凝土接触面〕脱模剂应涂刷均匀不得漏刷。
〔6〕所有柱子均做成定型清水模板钉子先用电钻开孔后再钉。
〔7〕模板接缝用玻璃胶封口并贴30mm宽胶带模板锯开后侧向刷酚醛树胶漆一遍柱木方必须双面过刨做到尺寸统一。
〔8〕模板加工时必须严格检查模板原材料尺寸误差控制在以下范围内对角线误差不大于2mm厚度误差不大于2mm板面翘曲度不大于1mm.。
〔9〕对框架柱、剪力墙、梁侧模等竖向构造在混凝土浇筑24小时后其强度能保证构件不变形棱角完好时方可拆模。
〔10〕柱、板混凝土保护层厚度用专用塑料垫块控制。所有柱模必须逐一编分类堆砌柱头模板配制时须仔细对照图纸控制好模板尺寸的方向性。
二、操作工艺
1、阶形根底模板：
阶形根底模板每一台阶模板由四块侧板拼钉而成其中两块侧板的尺寸与相应的台阶侧面尺寸相等另两块侧板长度应比相应的台阶侧面尺寸长度大于150～200mm高度与其相等四块侧板用木档拼成方框。上台阶模板的其中两块侧板的一块拼板要加长以便搁置在下层台阶模板上下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上另一端钉在木桩上。上台阶模板的四周也要用斜撑和平撑。斜撑和平撑的一端钉在上台阶侧板的木档上另一端可钉在下台阶侧板的木档上。模板安装时先在侧板内侧划出中线在基坑底弹出根底中线把各台阶侧板拼成方框然后把下台阶模板放在基坑底两者中线互相对准并用程度尺校正其标高在模板周围钉上木桩。
2、条形根底模板：
条形根底模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩与木档之间。条形根底模板安装时先在基坑底弹出根底边线再把侧板对准边垂直竖立校正调平无误后用斜撑和平撑钉牢。如根底较长可先立根底两端的两块的侧板校正后再在侧板上口拉通线按照通线再立中间的侧板当侧板高度大于根底台阶高度时可在侧板内侧接台阶高度弹准线并每隔2m左右在准线上钉圆钉作为浇混凝土的标志每隔一定间隔 在侧板上口钉上格头木防止模板变形。
3、柱模板：
按图示尺寸制作柱侧模板后按放线位置安装的第一道术箍〔距地150mm〕再安装柱模板。术箍应根据柱模尺寸、侧压力的大小等因素进展选择本工程选有钢箍。柱箍间距一般在500mm左右柱截面较大的那么设置柱在对拉螺丝根据柱径的大小选用Ф12对拉螺栓。
4、模板安装：
〔1〕在柱上弹出轴线、梁位置和程度线钉柱头模板。
〔2〕梁底模板：按设计标高调整支柱的标高然后安装梁底模板〔梁底制成定型模板〕并拉线找平当梁底板跨度大于4m时跨中梁底按设计规模要求起拱起拱高度为梁跨度的1‰一3‰。主次梁接时先主梁后次梁 。
〔3〕梁干支柱支撑在基土面上时要求对基土平整夯实满足承载力的要求并加木垫块地脚处确保混凝土在浇筑过程中不发生支顶下沉。
〔4〕在涂刷模板隔离剂时不得沾污钢筋和混凝土接搓处。。
〔5〕模板的接缝不应漏浆；在浇筑砼前木模板应浇水潮湿但摸板内不应有积水摸板也砼的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；浇筑前模板内不应有积水。
〔6〕梁侧模板制作高度根据梁高度及楼板模板压旁来确定当梁高超过750mm时梁侧模板采用对拉螺栓加固间距1000~1200mm设置一排多排。
5、楼面模板安装：
〔1〕根据大夹板的排列架设支柱和龙骨支柱与龙骨的间距根据楼板的混凝土重量与施工荷载大小要模板设计中确定。一般支柱为800～1000mm大龙骨间距为600～1200mm小龙骨间距为400～600m支柱排列要考虑设置施工通道。
〔2〕底层地面应夯实并铺垫脚板。采用多层支架形式时支柱保证垂直上下层支模在同一竖向中心线上程度拉杆、剪撑认真检查并加设顶扣。
〔3〕通线调整支柱将大龙骨找平架设小龙骨大夹板接缝处采用于50×70木方作小龙骨接缝贴8cm宽油毡。
〔4〕铺设模板时起从四周铺起在中间收口。根据开间尺寸及模板大小合理地配置模板。楼面模板铺完后应认真检查支架是否结实模板梁面、板面清扫干净。
6、模板撤除：
〔1〕柱子模板撤除：先拆斜拉杆或斜支撑然后拆柱箍及对拉螺杆然后用撬棍轻轻撬动模板使模板与混凝土脱离。
〔2〕楼板、梁模板撤除：
①模板撤除应根据砼强度及构件的主次而定根据试验室到达拆模强度必须有技术负责人的正式。
②先将程度杆上木件松离使程度杆降下200～300mm对梁先松动内边程度杆以防止小龙骨落至建筑物外。再用撬棍撬动模板使模板降下由小龙骨支承拿下模板和小龙骨然后撤除程度拉杆及剪力撑和支柱。
③撤除模板时操作人员站在平安的地方制止冒险蛮干。
④撤除跨度较大的梁下支顶时先从跨中开场分别向两端撤除。撤除梁底模时砼应到达一定的强度根据施工规定要求〔板梁〕跨梁2m以内时不低于设计强度等级的70；跨度大于8m时不低于设计强度等级的100％；对于悬臂梁板悬挑长度在2m内时不低于设计强度等级的70％；悬挑长度在2m 为设计强度等级的100。如甲方考虑模板周转要提早拆模那么建议甲方对砼构件采用整凝、早强剂我方另加木顶支撑。
⑤模板撤除时不应对楼层形成冲击菏载撤除的模板和支架宜分散堆放并及时清运。
⑥拆下的模板及时清理水泥渣壳涂刷脱模剂并分类堆放整齐拆下的扣件及时集中。
三、施工考前须知：
1、防止质量通病：
〔1〕柱模板容易产生的问题：柱位移、截面尺寸不准、柱身扭曲、梁柱接头偏向大。防止：支模前按墨线校正钢筋位置一道钢箍固定准确。柱箍形式、规格、间距根据柱截面大小及高度进展确定。
〔2〕梁和楼板容易产生的问题：梁身不平直、梁底不平、梁侧面鼓出、梁上口尺寸加大、板中部下挠周边程度龙骨用扣件固定并投置拉杆梁高大于750mm时采用对拉螺栓。模板支顶的尺寸和间距排列要确保支撑系统有足够的刚度和稳定性模板支顶的顶部应在实地面上梁板跨度大于4m时如无设计要求那么按起拱。楼面模与梁边模采用压碰设置角模条。
6、 主要质量措施：
〔1〕废烂木枋不能用作龙骨。
〔2〕内模板安装高度超过2.5m时搭设临时脚手架安装、撤除外模板时确认外脚手架符合平安要求。
〔3〕4m以上高空撤除模板时不让模板、材料下落不得大面积同进撬落操作时注意下方人员的动向。
〔4〕模板安装时不随意开孔木方、大夹板不行随意锯断经允许前方可施工。
〔5〕拆模时不用大锤硬砸或用撬棍硬撬以免损坏模板边框操作和运输过程中不乱丢乱抛模板。
〔6〕模板每次撤除以后及时进展清理涂刷脱模剂、分类堆放。在模板上进展钢筋等焊接工作时建议甲方用薄钢板隔离；泵送砼支架脚下应加垫板并保证泵送支架不对墙、柱、板产生位移。拆下的模板应及时修理对拉螺杆、扣件、螺母等及时搜集。
四、砼构造拆模时所需强度
序
构件名称
跨度
折模强度要求
1
板
≤2m
50
2—8m
75
2
梁
≤8m
75
>8m
100
3
悬臂构件
≤2m
75
>2m
100
五、现浇构造模板安装的允许误差〔mm〕
序
项 目
允许偏向
1
轴线位置
5
2
底模上外表标高
±5
3
截面尺寸
根底
±10
柱、墙、梁
+4 -5
4
层高垂直
全高≤5m
6
全高>5m
8
5
相邻两板外表上下差
2
6
外表平整〔2m长度上〕
5
六、预埋件和预留孔洞允许偏向(mm)
序
项 目
允许偏向(mm)
1
预埋钢板中心线位置
3
2
预留、预留孔中心线位置
3
3
预埋螺栓
中心线位置
2
外露长度
0, +10
4
预留洞
中心线位置
10
截面尺寸
0, +10
七、劳动力及理方案
1、根据本工程特点和施工合同工配置3位专职木工任现场施工员认真熟悉、钻研设计图纸合理安排、科学理、严格按照有关及验收进展施工及时检查按时交底。工作采用三班倒24小时通班作业分10个班组其中1个制作组9个安装组分成3班界限班施工。
2、工人进场后及时进展平安教育。熟悉理解本工程特点保证遵守工地有关规章制度不违纪乱法。

施工技术交底人签字： 施工班组承受人签字：
.①执行名称及编系指施工自行制定的企业〔如施工操作工艺、工法等〕的名称、编；②企业应有编制人、批准人、批准时间、执行时间、名称及编；③企业的质量程度不得低于施工质量验收的规定要求；④施工当前如无企业可暂选用有关部委、及其他企业公开发布的但选用的质量程度不得低于现行施工质量验收的规定要求；⑤交底内容搞要只填写已交待执行中的章、节标题和补充内容概要。

施工技术交底记录
工程名称：长沙金源世纪城五合垸居住区W7区3#栋 施工：湖南沙坪建筑 编：
工程技术负责人：程继辉
工程专业施工员：尹力生
工程专业质量检查员：刘溢新
专业班组长：徐津
交底时间：2021年3月18日
交底：工地
交 底 内 容
1、交底分部〔子分部〕、分项工程名称：模板制作与安装技术交底
2、交底执行名称及编：GB50204-2002
3、交底内容摘要：
一、施工准备
7、 材料：
〔1〕脱模剂：用水溶性脱模剂。
〔2〕柱模采用18厚胶合模装备一层用量按图纸尺寸制作柱模板并编、散装、散拆、定位连续翻转。柱箍采用12#双槽钢间距600mm固定。
〔3〕梁模采用18厚胶合板、装备三层模板连续翻转并适时补充。
〔4〕支撑采用￠48×3.5钢满堂脚手架支撑系统装备三层定型支撑连续翻转。
〔5〕梁底模板：当梁跨度大于4m时起拱高度为梁跨度的2/1000。主次梁交接时先主梁起拱后次梁起拱。
〔6〕楼面模板：采用18厚的胶合模板散装散拆投入三层数量进展周转。
〔7〕木方采用50×70木方。
2、作业条件：
〔1〕按工程构造图进展模板设计和配套确保刚度和稳定性。
〔2〕墙身钢筋绑扎完毕电线、电线盒、预埋件、门窗洞口预埋完毕钢筋办完隐蔽工程验收。
〔3〕为防止模板下口跑浆安装柱模、大模前抹好砂浆找平层但砂浆找平层不能吃入墙身内。
〔4〕外墙内模构造：在安装模板前把组合柱外的墙上舌头灰清理干净全现浇构造挂好外墙模板操作的外架子。
〔5〕安装模板前应把模板板面清理干净刷好脱模剂〔不允许在模板就位后刷脱模剂防止污染钢筋及混凝土接触面〕脱模剂应涂刷均匀不得漏刷。
〔6〕所有柱子均做成定型清水模板钉子先用电钻开孔后再钉。
〔7〕模板接缝用玻璃胶封口并贴30mm宽胶带模板锯开后侧向刷酚醛树胶漆一遍柱木方必须双面过刨做到尺寸统一。
〔8〕模板加工时必须严格检查模板原材料尺寸误差控制在以下范围内对角线误差不大于2mm厚度误差不大于2mm板面翘曲度不大于1mm.。
〔9〕对框架柱、剪力墙、梁侧模等竖向构造在混凝土浇筑24小时后其强度能保证构件不变形棱角完好时方可拆模。
〔10〕柱、板混凝土保护层厚度用专用塑料垫块控制。所有柱模必须逐一编分类堆砌柱头模板配制时须仔细对照图纸控制好模板尺寸的方向性。
二、操作工艺
1、阶形根底模板：
阶形根底模板每一台阶模板由四块侧板拼钉而成其中两块侧板的尺寸与相应的台阶侧面尺寸相等另两块侧板长度应比相应的台阶侧面尺寸长度大于150～200mm高度与其相等四块侧板用木档拼成方框。上台阶模板的其中两块侧板的一块拼板要加长以便搁置在下层台阶模板上下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上另一端钉在木桩上。上台阶模板的四周也要用斜撑和平撑。斜撑和平撑的一端钉在上台阶侧板的木档上另一端可钉在下台阶侧板的木档上。模板安装时先在侧板内侧划出中线在基坑底弹出根底中线把各台阶侧板拼成方框然后把下台阶模板放在基坑底两者中线互相对准并用程度尺校正其标高在模板周围钉上木桩。
2、条形根底模板：
条形根底模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩与木档之间。条形根底模板安装时先在基坑底弹出根底边线再把侧板对准边垂直竖立校正调平无误后用斜撑和平撑钉牢。如根底较长可先立根底两端的两块的侧板校正后再在侧板上口拉通线按照通线再立中间的侧板当侧板高度大于根底台阶高度时可在侧板内侧接台阶高度弹准线并每隔2m左右在准线上钉圆钉作为浇混凝土的标志每隔一定间隔 在侧板上口钉上格头木防止模板变形。
3、柱模板：
按图示尺寸制作柱侧模板后按放线位置安装的第一道术箍〔距地150mm〕再安装柱模板。术箍应根据柱模尺寸、侧压力的大小等因素进展选择本工程选有钢箍。柱箍间距一般在500mm左右柱截面较大的那么设置柱在对拉螺丝根据柱径的大小选用Ф12对拉螺栓。
4、模板安装：
〔1〕在柱上弹出轴线、梁位置和程度线钉柱头模板。
〔2〕梁底模板：按设计标高调整支柱的标高然后安装梁底模板〔梁底制成定型模板〕并拉线找平当梁底板跨度大于4m时跨中梁底按设计规模要求起拱起拱高度为梁跨度的1‰一3‰。主次梁接时先主梁后
