园林建筑分部检验批表格.docx

表F.1-1
园林植物假植检验批质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
树种名称

数量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
假植质量
第Ⅱ8.6-8.8

一般项目

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日

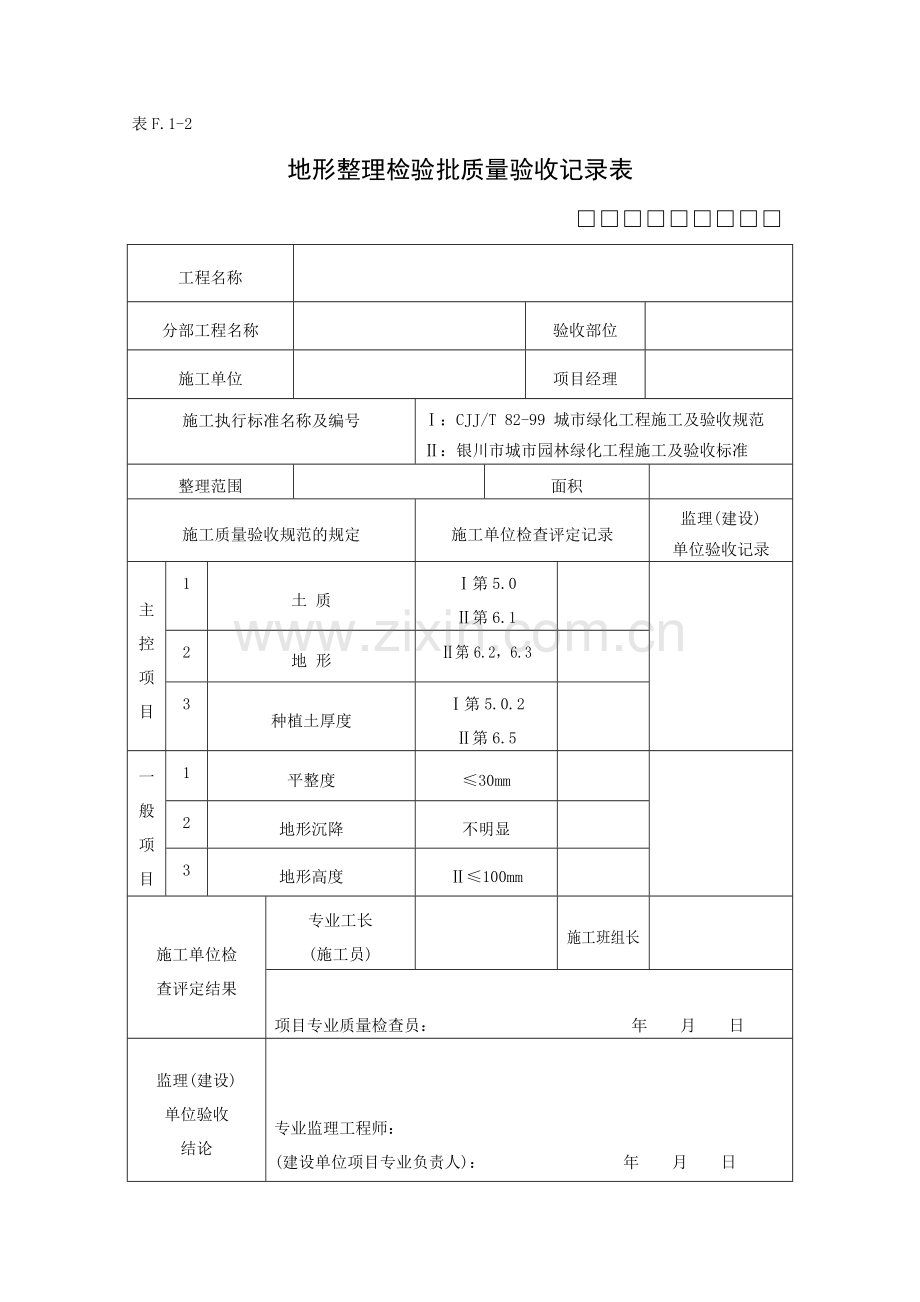

表F.1-2
地形整理检验批质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
整理范围

面积

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
土 质
Ⅰ第5.0
Ⅱ第6.1

2
地 形
Ⅱ第6.2，6.3

3
种植土厚度
Ⅰ第5.0.2
Ⅱ第6.5

一般项目
1
平整度
≤30mm

2
地形沉降
不明显

3
地形高度
Ⅱ≤100mm

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-3
场地整理质量验收记录表
单位工程名称

编 号

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：DB11/T212-2003城市园林绿化工程施工及验收规范
整理范围

面 积

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
土质
Ⅰ第5.0
Ⅱ第6.1

2
种植土厚度
Ⅰ第5.0.2
Ⅱ第6.5

一般项目
1
平整度
≤3cm

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
注：本表由施工单位填写，上报监理单位审批后，由施工单位留存。
表F.1-4
苗木种植穴、槽质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
树种名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
穴、槽的位置
Ⅰ第6.0.2
Ⅱ第7.2.1

2
穴、槽规格
Ⅰ第6.0.2
Ⅱ第7.2.1
Ⅱ第7.2.1

3
树坑内客土
Ⅰ第5.0
Ⅱ第6.1

一般项目
1
标明树种
Ⅰ第6.0.2
Ⅱ第7.2.3

2
好土、弃土置放分明
Ⅱ第7.4

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-5
绿化土方工程出方质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
名 称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
放线准确
符合规定

2
深度、长度、宽度
符合设计要求

一般项目
1
坑底
基本平整

2
无地下水渗出
符合规定

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-6
绿化土方工程进方质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
名 称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
土质
Ⅱ第6.1

2
种植土厚度
Ⅱ第6.5

一般项目
1
地形沉降
不明显

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-7
施肥质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
第Ⅰ：设计文件、施工组织设计（方案）等
肥料类型

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
肥料类型
第Ⅰ

2
施肥量
第Ⅰ

一般项目
1
施肥质量
均匀

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日

监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日

表F.1-8
苗木种植质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
树种名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
品种
Ⅰ第9.0.2
Ⅱ第10.2.1

2
规格
Ⅰ第9.0.2
Ⅱ第10.2.1

3
种植
Ⅰ第9.0.2
Ⅱ第10.2.1

一般项目
1
观赏面
Ⅰ第9.0.2
Ⅱ第11.3.9

2
分层夯实
Ⅰ第9.0.2
Ⅱ第11.3.14

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-9
大树移栽质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
树种名称

规格、数量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
挖掘大树及包扎
Ⅰ第10.0.4
Ⅱ第11.3-11.3.6

2
吊装运输
Ⅰ第10.0.4
Ⅱ第11.3.7-11.3.8

3
移栽树木
Ⅰ第10.0.4-10.0.5
Ⅱ第11.3.9-11.3.15

4
修剪
Ⅰ第10.0.3
Ⅱ第11.2.5

一般项目
1
大树移植前准备
Ⅰ第10.0.2
Ⅱ第11.2.1-11.2.5

2
栽后养管
Ⅰ第10.0.6
Ⅱ第11.3.14-3.15

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-10
移植苗木修剪质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化养护管理标准
树种名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
乔木修剪
Ⅰ第8.0.2
Ⅱ第9.2.1-9.2.3

2
灌木修剪
Ⅰ第8.0.3
Ⅱ第9.3.1-9.3.4

3
移植修剪
Ⅱ第9.5

一般项目
1
修剪质量
Ⅰ第8.0.4
Ⅱ第9.4.1-9.4.3

2
修剪量
Ⅰ第8.0.2
Ⅱ第9.2.1-9.3.2

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-11
苗木养护质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：DB11/T213-2003城市园林绿化养护管理标准
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
2
浇水
Ⅱ第4.1.2

3
防病虫
Ⅱ第4.1.6

4
防寒
Ⅱ第4.1.7

一般项目
1
除杂草
Ⅱ第4.1.3

2
修剪
Ⅱ第4.1.1

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-12
花卉种植质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
花卉名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
种植
Ⅰ第11.0.7-11.0.9、11.0.12
Ⅱ第13.2.1-13.2.4

2
种植深度
Ⅰ第11.0.13
Ⅱ第13.2.5

3
水生花卉种植深度
Ⅰ第11.0.17
Ⅱ第13.2.6

一般项目
1
种植顺序
Ⅰ第11.0.11
Ⅱ第13.3

2
养护
Ⅰ第11.0.14
Ⅱ第13.2.8

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-13
单位(子单位)工程名称

分部(子分部)(分项)工程名称

验收部位

施工单位

项目经理

树种名称

数量

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：DB11/T212-2003城市园林绿化工程施工及验收标准
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
种植质量
Ⅰ第9.0.2
Ⅱ第10.2.7

2
修剪
Ⅰ第8.0.3
Ⅱ第9.3.3、9.4

一
般
项
目
1
观赏面
Ⅱ第10.2.8

施工单位检查
评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人)： 年 月 日
绿篱种植质量验收记录表
注：本表由施工单位填写，上报监理单位审批后，由施工单位留存。
表F.1-14
草坪和草本地被植物种植质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
植物名称

种植数量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
筛土整地
Ⅰ第11.0.2
Ⅱ第12.3.3-12.3.4

2
铺设草块草卷
Ⅱ第12.5.1-12.5.4

3
分根、分株种植
Ⅱ第12.4.1-12.4.2

4
草坪和草本
地被播种
Ⅰ第11.0.2
Ⅱ第12.3.1-12.3.6

一般项目
1
品种符合设计图纸
符合规定

2
草坪铺草卷后拍打碾压
Ⅱ第12.5.4

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-15
草坪养护验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：DB11/T213-2003城市园林绿化养护管理标准
植物名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
修剪
Ⅱ第4.3.2

2
浇水
Ⅱ第4.3.3

3
病虫防治
Ⅱ第4.3.6

一般项目
1
施肥
Ⅱ第4.3.4

2
除杂草、补植
Ⅱ第4.3.5

3
更新
符合规定

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-16
斜面护坡绿化质量验收记录表
□□□□□□□□□
工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
植物名称

数 量

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
护坡绿化土地整理
Ⅱ第17.2

2
护坡植物种植
Ⅱ第17.4

3
护坡绿化灌水、排水
Ⅱ第17.1

一般项目
1
护坡绿化养管
Ⅱ第17.3

2

3

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.1-17
屋顶绿化(包括地下设施覆土绿化)质量验收记录表
□□□□□□□□□

工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
Ⅰ：CJJ/T 82-99 城市绿化工程施工及验收规范
Ⅱ：银川市城市园林绿化工程施工及验收标准
分包单位

分包项目经理

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)
单位验收记录
主控项目
1
屋顶结构荷载
Ⅰ第14.1

2
确保有良好防水、排灌系统
Ⅱ第14.2

3
栽培基质
Ⅱ第14.3

4
符合设计图纸
Ⅱ第14.4

一般项目
1
植物固定
Ⅱ第14.5

２
植物养管
符合规定

施工单位检
查评定结果
专业工长
(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)
单位验收
结论

专业监理工程师：
(建设单位项目专业负责人)： 年 月 日
表F.2-1
土方开挖工程检验批质量验收记录表
□□□□□□□□□

单位（子单位）工程名称
银川赵家湖1#湖景观工程
分部（子分部）工程名称
给排水分部
验收部位
C区绿化给水管
施工单位
浙江创业建设工程有限公司
项目经理
郭玉庚
分包单位

分包项目经理

施工执行标准名称及编号
GB50202-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
项目
允许偏差或允许值（mm）
柱基基坑基槽
挖方场
地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50

2
长度、宽度
（由设计中心）线向两边量）
+200
-50
+300
-100
+500
-150
+100
—

3
边坡
设计要求

一般项目
1
表面平整度
20
20
50
20
20

2
基底土性
设计要求

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
表F.2-1
土方开挖工程检验批质量验收记录表

填写说明：
土方开挖是一个综合性项目，使用那一项时，在那一项打“√”注明。或在表名土方开挖前加上××土方开挖更清楚。
主控项目：
1、 标高：是指挖后的基底标高，用水准仪侧量。检查测量记录。
2、 长度、宽度：是指基底的宽度、长度。用经纬仪、拉线尺量检查等，检查测量记录。
3、 边坡：符合设计要求。按6.2.3条观察检查或用坡度尺检查。只能坡不能陡。
一般项目：
1、 表面平整度。主要是指基底、用2m靠尺和楔开塞尺检查。
2、 基底土性。符合设计要求。观察检查或土样分析，通过勘察、设计单位来验槽，形成验槽记录。土方开挖前检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土场。施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测周围的环境变化。
施工完成后，进行验槽。形成施工记录及检验报告，检查施工记录及验槽报告。

表F.2-2
土方回填工程检验批质量验收记录表
□□□□□□□□□

单位（子单位）工程名称
银川赵家湖1#湖景观工程
分部（子分部）工程名称
给排水分部
验收部位
C区桥四桥背回填
施工单位
浙江创业建设工程有限公司
项目经理
郭玉庚
分包单位

分包项目经理

施工执行标准名称及编号
GB50202-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
检查项目
允许偏差或允许值（mm）
桩基基坑基槽
场地平整
管沟
地（路）面基础层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50

2
分层压实系数
设计要求

一般项目
1
回填土料
设计要求

2
分层厚度
及含水量
设计要求

3
表面平整度
20
20
30
20
20

施工单位检查评定结果

专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

表F.2-2
土方回填工程检验批质量验收记录表

填写说明：
土方回填是一个综合性项目，使用那一项时，在那一项打“√”注明。或在表名土方回填前加上××土方回填，更清楚。
主控项目：
1、 标高：是指回填后的表面标高，用水准仪侧量。检查测量记录。
2、分层压实系数：符合设计要求。按规定方法取样，试验测量，不满足要求时随时进行返工处理，直到达到要求。检查测试记录。
一般项目：
　　1、回填土料：符合设计要求。取样检查或直观鉴别。做出记录，检查试验报告。
　　2、分层厚度及含水量。符合设计要求。用水准仪检查分层厚度。取样检测含水量。检查施工记录和试验报告。
　　3、表面平整度。用水准仪或靠尺检查。控制在允许偏差范围内。
　　土方回填前清除基底的垃圾、树根等杂物，去除积水、淤泥，验收基底标高。如在松土上填方，在基底压实后再进行。填土方料按设计要求验收。
　　填方施工中检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。如无试验依据，可按表6.3.3选用。检查施工记录和试验报告

表F.2-3
室外给水管道安装工程检验批质量验收记录表
□□□□□□□□□

单位（子单位）工程名称
银川赵家湖1#湖景观工程
分部（子分部）工程名称
园林给排水分部
验收部位
C区绿化给水
施工单位
浙江创业建设工程有限公司
项目经理
郭玉庚
分包单位

分包项目经理

施工执行标准名称及编号
GB50242-2002
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
埋地管道覆土深度
第9.2.1条

2
给水管道不得直接穿越污染源
第9.2.2条

3
管道上可拆和易腐件,不埋在土中
第9.2.3条

4
管井内安装与井壁的距离
第9.2.4条

5
管道的水压试验
第9.2.5条

6
埋地管道的防腐
第9.2.6条

7
管道冲洗和消毒
第9.2.7条

一般项目
1
管道和支架的涂漆
第9.2.9条

2
阀门、水表安装位置
第9.2.10条

3
给水与污水管平行铺设的最小间距
第9.2.11条

4
管道连接应符合规范要求
9.2.12、9.2.13、 9.2.14
9.2.15、9.2.16、 9.2.17

5
管道安装允许偏差
坐标
铸铁管
埋地
100mm

敷设在沟槽内
50mm

钢管、塑料管、复合管
埋地
100mm

敷沟内或架空
40mm

标高
铸铁管
埋地
±50mm

敷设在沟槽内
±30mm

水平管纵横向弯曲
钢管、塑料管、复合管
埋地
±50mm

敷沟内或架空
±30mm

铸铁管
直段（25m以上）起点～终点
40mm

钢管、塑料管、复合管
直段（25m以上）起点～终点
30mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

监理工程师：
（建设单位项目专业技术负责人） 年 月 日
表F.2-3
室外给水管道安装工程检验批质量验收记录表
填写说明：
主控项目：
1、 给水管道在埋地敷设时，应在冰冻线以下，否则应做可靠的保温防潮措施。在无冰冻地区顶管的覆土埋深≮500mm，穿越道路≮700mm。观察检查。
2、 给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。观察检查。
3、 管道接口法兰、卡扣、卡箍等应安装在检查井或底沟内，不应埋在土壤中。观察检查。
4、 给水系统各种井室内管道的安装，如设计无要求，井壁距法兰或承口的距离；管径≤450mm时，≮250mm；
管径大于450mm时，≮350mm。尺量检查。
5、管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。
管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05Mpa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05Mpa, 然后降至工作压力进行检查，压力应保持不变，不渗不漏。检查试验记录。
6、 镀锌钢管、钢管的埋地防腐应符合设计要求。
7、 给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后消毒，满足饮用水卫生的需求。观察冲洗的浊度，查看检测报告。
一般项目：
1、 管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等现象。
2、 管道连接应符合工艺要求，阀门、水表等安装位置应正确。
3、 给水管道与污水管道在不同标高平行敷设，保持一定的间距。
4、 管道敷设应符合规范要求。
管道的坐标、标高、坡度应符合设计要求。观察、拉线和尺量等检查

表F.2-4
给水设备安装工程检验批质量验收记录表
GB50242-2002
□□□□□□□□□

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
水泵基础
设计要求

2
水泵试运转的轴承温升
设计要求

3
敞口水箱满水试验和密闭水箱（罐）水压试验
第4.4.3条

一般项目
1
水箱支架或底座安装
第4.4.4条

2
水箱溢流管和泄放管安装
第4.4.5条

3
立式水泵减振装置
第4.4.6条

4
安装允许偏差
静置设备
坐 标
15mm

标 高
±5mm

垂直度（每m）
5mm

离心式水泵
立式垂直度(每m)
0.1mm

卧式水平度(每m)
0.1mm

联轴器同心度
轴向倾斜
(每m)
0.8mm

径向移位
0.1mm

5
保温层允许偏差
允许偏差
厚度δ
+0.1δ
-0.05δ

表面平整度（mm）
卷 材
5

涂 料
10

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
表F.2-4
给水设备安装工程检验批质量验收记录表

填写说明：
主控项目：
1、 水泵就位以前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
2、 水泵试运转的轴承温升必须符合设计设备说明书的规定。
全数温度计实测检查。
3、 敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。
满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。全数检查。
一般项目：
1、 水箱支架或底坐安装，其尺寸及位置符合设计规定，埋设平整牢固。
对照图纸，全数尺量检查。
2、 水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接。
全数观察检查。
3、 立式水泵的减震装置不应采用弹簧减震器。
全数观察检查。
4、 管道及设备保温层的厚度和平整度的允许偏差。
用钢针刺入用2米靠尺和楔形塞尺检查。

表F.2-5
室外排水管沟及井池工程检验批质量验收记录表
GB50242-2002
□□□□□□
