人工挖孔桩工程质量监理实施细则.doc

江苏建发工程监理中心
人工挖孔桩工程质量监理施行细那么

　　１、总那么
　　〔１〕监理工程师进入施工现场首先要查阅本工程地质勘察理解熟悉土壤地质情况核对人工挖孔桩的适用条件。当地基土有良好的成孔条件如粘土、人工填土、无流动性砂土、粉土等才是采用人工挖孔桩的前提。如有流砂、漏水、有害气体、大于1M厚的淤泥层、流塑状淤泥土或承压水等将会对人工挖孔增加很多难度必须提请有关方认真考虑必要的技术措施确保工人的生命平安。
　　〔２〕人工挖孔桩的适用范围按南京地方：桩长〔成孔深〕Ｌ不超过20～25M最多不应超过30M；桩长与桩径的相关要求如下：
　　　　　　L≤8M D≥0.8M
　　　　　　L≤15M D≥1.0M
　　　　　　L≤20M D≥1.2M
　　　　　　L≤30M D再适当扩大
〔3〕施工队伍选择至关重要要求建立慎重研究因为人工挖孔都为农民工操作必须有总承包负责同时农民工也要有组织、有指导成建制不宜三三两两个体零星承包。
　　〔4〕开工前要求施工提交施工技术方案包括技术措施、平安措施、工程进度、与劳动组织等。监理对施工技术方案的审查要作为质量预控的一个重要内容来抓其中对地下水可能造成的施工困难要有充分估计并有实在可行的措施。最后应以书面提出审查同时抄送建立。
　　〔5〕对挖孔、浇灌砼所用各种主要机具监理要逐一检查有无缺损尤其是井架、绳索是否结实平安。
　　〔6〕配合建立与施工进一步调查理解施工场地挖孔层中有无地下线、地下构筑物等障碍物〔例如防空洞〕如有应考虑如何提早预防或去除以免影响工程进度。

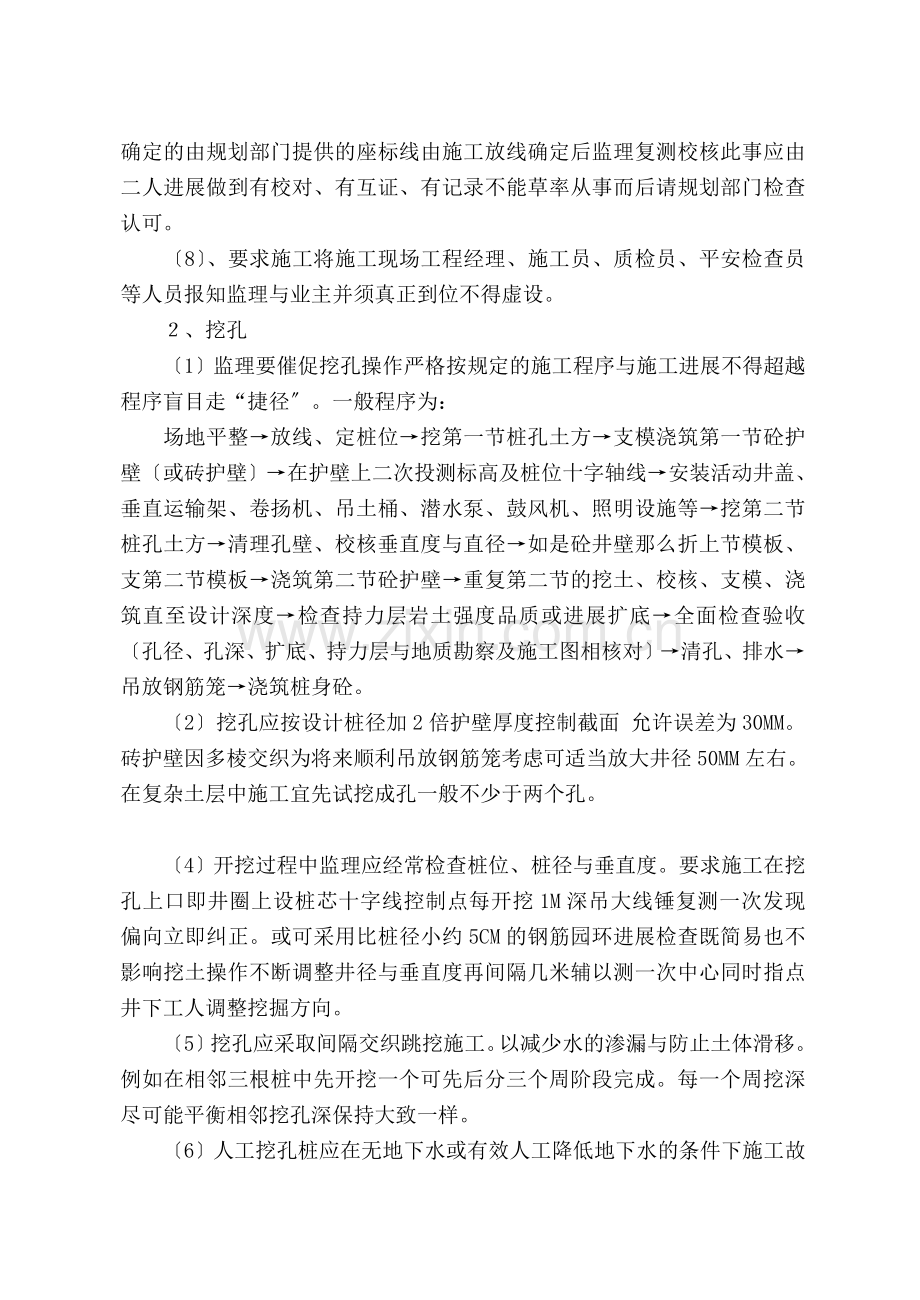

　　〔7〕挖孔桩的放线定位是建筑物定位的第一关必须慎重从事按照业主确定的由规划部门提供的座标线由施工放线确定后监理复测校核此事应由二人进展做到有校对、有互证、有记录不能草率从事而后请规划部门检查认可。
　　〔8〕、要求施工将施工现场工程经理、施工员、质检员、平安检查员等人员报知监理与业主并须真正到位不得虚设。
　　２、挖孔
　　〔1〕监理要催促挖孔操作严格按规定的施工程序与施工进展不得超越程序盲目走“捷径〞。一般程序为：
　　场地平整→放线、定桩位→挖第一节桩孔土方→支模浇筑第一节砼护壁〔或砖护壁〕→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、垂直运输架、卷扬机、吊土桶、潜水泵、鼓风机、照明设施等→挖第二节桩孔土方→清理孔壁、校核垂直度与直径→如是砼井壁那么折上节模板、支第二节模板→浇筑第二节砼护壁→重复第二节的挖土、校核、支模、浇筑直至设计深度→检查持力层岩土强度品质或进展扩底→全面检查验收〔孔径、孔深、扩底、持力层与地质勘察及施工图相核对〕→清孔、排水→吊放钢筋笼→浇筑桩身砼。
　　〔2〕挖孔应按设计桩径加2倍护壁厚度控制截面允许误差为30MM。砖护壁因多棱交织为将来顺利吊放钢筋笼考虑可适当放大井径50MM左右。在复杂土层中施工宜先试挖成孔一般不少于两个孔。

　　〔4〕开挖过程中监理应经常检查桩位、桩径与垂直度。要求施工在挖孔上口即井圈上设桩芯十字线控制点每开挖1M深吊大线锤复测一次发现偏向立即纠正。或可采用比桩径小约5CM的钢筋园环进展检查既简易也不影响挖土操作不断调整井径与垂直度再间隔几米辅以测一次中心同时指点井下工人调整挖掘方向。
　　〔5〕挖孔应采取间隔交织跳挖施工。以减少水的渗漏与防止土体滑移。例如在相邻三根桩中先开挖一个可先后分三个周阶段完成。每一个周挖深尽可能平衡相邻挖孔深保持大致一样。
　　〔6〕人工挖孔桩应在无地下水或有效人工降低地下水的条件下施工故对于挖孔过程中的地下水处理应在施工技术方案中事先认真研究提出详细措施监理在审查方案时亦应予以重视。一般的有以下几种可供参考：
　　①在桩孔中超前挖掘集水井用高扬程潜水泵抽水降水边降边挖边砌护壁降水须连续进展直到浇灌桩身砼开场为止。
　　②直接利用桩井降水可征得设计院同意利用几根位置适当的工程桩先行开挖沉井排水必要时增设滤水措施。
　　③选取桩径较大者〔不宜集中能均匀散开为好〕作为第一批先挖成孔进展抽水以利全场均匀下降地下水位并在第二批桩成孔护壁后再浇前批桩身砼以减少对第二批桩孔孔壁压力。
　　④如桩身设计深浅不一可将最深的桩孔最后浇筑砼事先利用它抽水降水。
　　⑤如流砂、淤泥层厚度不大可用插钢筋背填草袋滤出清水并采取短挖掘短支护随挖随砌。
　　⑥假设地下水位较高而淤泥、流砂层较厚孔壁侧压力较大可采用钢或砼护筒强迫下沉。
　　以上各点安排一井一泵另外还要有备用泵保证排水性能完好降水及时。
　　〔７〕、挖孔过程中如地下水过多或有塌孔、缩孔等异常情况发生应及时会同有关方面研究解决。
　　〔８〕、要求施工做好挖孔进展记录绘制桩身土质〔岩石〕剖面图标明岩、土分布情况并报送监理备查。
　　３、浇灌砼
　　〔1〕挖孔完成后并经监理验收合格方准吊放钢筋笼浇灌砼。
　　〔2〕钢筋笼制成后应进展隐蔽验收由监理检验钢筋直径、长度、主筋、箍筋间距等合格签证前方准吊放。钢筋笼外形尺寸要严格控制一般按7CM保护层考虑。
　　〔3〕吊放钢筋笼时应注意防止吊装不慎而变形可在每节笼的顶部用粗钢筋焊制十字撑架起吊或中间加设有十字撑的φ25加强箍下口宜用铁盘兜住以防溜脱钢筋笼宜用槽钢横担悬挂在井壁上待就位后才能下人解钩拔正位置保证保护层厚度。
　　〔4〕对桩身砼工程监理要象主体工程砼一样重视对待从材料检验到浇筑值班一丝不苟认真仔细。详细业务可参照我所编?建筑材料质量监理施行细那么?与?砼构造工程监理施行细那么?执行此处不再赘述。
　　〔5〕人工挖孔成孔验收后应及时浇筑砼防止桩孔变形。如不能很快浇筑砼那么暂不扩底待浇前再扩底。如孔底岩层遇水膨胀影响强度那么应在挖成验收后立即浇筑砼垫层封底。
〔6〕由于挖孔桩一般比拟深因此砼应用串筒浇灌串筒底离浇筑面<2M防止砼斜向冲击孔壁严禁从井口直接往下倾倒砼而发生离析现象严禁碎土杂物混在砼中浇入孔内。
〔7〕桩身砼如属现场拌制监理对砼质量应着重抓：
① 砼配合比经试配测试合格并报送监理审阅同意；
② 存放工地的水泥有无过变质或虽未过是否有因存贮保不良而变质结硬块的水泥假设有类似结硬块的水泥必须加以报废不准继续使用。
③ 砂、石的粒径细度模数、含泥量是否符合和配合比单的要求；
④ 搅拌时间是否足够；
⑤ 砂、石称重是否足够；
⑥ 搅拌时有没有乱加水现象。
〔8〕不是商品砼或现场拌制砼监理值班人员要会同施工人员一起检查砼坍落度一般为７～10CM待浇到接近地面3M左右时也可适当减小坍落度〔如5CM〕以保证桩上部砼强度。留制试块每根桩不少于一组。
　　〔9〕为保证桩身砼质量应按详细情况采取不同的浇灌主要针对淋帮水问题如施工技术方案中未及考虑应针对实际发生情况再与施工研究确定。如淋帮水较少渗入桩孔内的水量较慢时可仍用常规施工；如桩孔内砼面积有少量渗水应及时用小桶掏走或部分在该处用高一等级砼干料掺入与有积水的砼一起振捣；部分段淋帮水较多但地下水压力不大能堵住的话可先封底后浇砼或在淋帮水较多处用快凝水泥砂浆堵住；假设主要是孔底涌水时可用导先进展孔底水下封底；如淋帮水很多孔底含水层上涌水很大必须用导按水下浇灌砼施工严禁直接往水中倾注砼或边浇砼边抽水。
　　〔10〕浇筑砼必须连续进展每层厚度以600MM为宜最厚不超过800MM并随浇随捣实。扩大桩头可一次浇到扩颈以上约300MM。
　　４、平安
　　〔1〕人工挖孔属井下操作工具简陋且都系农民工所为故平安问题非常突出监理人员也应予以关心重视。
　　〔2〕井口提升架应用金属制成如用2"钢架高2.5M以上不得用木料拼钉。提升机具宜用起重量1T以上的单轨电动葫芦并用钢丝绳起吊吊钩应有弹簧脱钩装置防止翻脱。假设用手摇辘轳应有刹车装置。各种机械其支承点应离井口边1M左右。对支架、绳子、吊钩等工具须经常检查不准超载不准带病运行确保平安。
　　〔3〕井口必须加设防护盖可用钢筋网片制作成两个半园施工时留有半园网盖停工时两半园并合复盖井口或制成程度挪动式。成孔后以及砼浇灌后均仍须加盖或设围栏。
　　〔4〕浇筑砼时可在井内再设一道铁丝网罩以防止砼碎石掉落击伤操作工人。网罩中间留有园孔以穿放串筒网罩一般搁置在护壁上随着浇筑上升而提置。
　　〔5〕从井内出土宜用布兜、罗筐不能用铁桶并及时运走至指定地点。
　　〔6〕井下照明用电必须用36V低压所有电器应接零接地保持一机、一盘、一接地。电器开关集中在孔口并装置漏电保护器。
　　〔7〕挖孔井口须设置高于地面约20CM的井圈以防地面杂物、雨水坠落侵入。孔口堆土须及时运走临时堆土应距孔口5M以外。1M范围内不许堆放杂物。
　　〔8〕孔深大于15M以及腐植质土层较厚时应使用通风机向井内输送新颖空气一般选用1.5KW小型鼓风机接100MM塑料送风量不小于25L／S。当孔内土层中含有害气体应有监测设施。孔深大于20M应先放入动物探试。然后再下人。
　　〔9〕桩孔内所设抽水通风、电线等应临时固定妥加理以防吊土上下撞断、碰伤、挂住而引起事故。
　　〔10〕下孔作业均须戴平安帽穿绝缘胶鞋并乘坐吊篮〔钢筋焊成〕上下不准脚踩铁勾、手抓绳索上下。井孔上下要有联络设施。地面孔口作业人员需待井下人员上来前方可离岗。下班前质检员平安员须对全部井孔逐个检查后才能下班。
　　〔11〕桩孔应设有软梯以防意外情况发生便于操作人员可以顺利分开桩孔井口。
　　５、验收
　　〔1〕挖孔桩现场施工一般按三个阶段报监理验收一是成孔〔挖成后〕二是成笼〔制成钢筋笼〕三是成桩〔砼灌注完成〕均作为隐蔽验收〔须随附必要的施工记录〕由监理签证认可。
　　〔2〕成孔深度必须符合设计要求。在去除底部虚土杂物、积水后逐根检查是否到达设计的持力层并复核截面尺寸与垂直度。
　　〔3〕如桩端进入岩层设计要求鉴别岩石质量者那么须事前确定鉴别如会同设计人员凭手感目测共同验槽或与已试岩样进展对照也可用点荷载仪进展测试确证。然后设计有扩底墩的进一步挖扩大头再验收一次。要求尺寸合格去除沉渣无积水无泥土。
〔4〕实际浇注砼量严禁小于计算体积。桩径不得小于设计尺寸。桩顶高须超过设计标高并考虑浮浆处理的要求。
〔5〕灌注桩的允许偏向如附表。
　　 〔6〕砼到达龄后监理应及时获得试块强度理解桩身砼质量情况。
　　 〔7〕为检验桩体质量尚须按无损动测法进展桩的承载力与桩身完好性等检测。
〔8〕要求施工将各项资料整理成册报送监理正式验收。

灌注桩的允许偏向和检验
项次
项 目
允许偏向
〔mm〕
检验
1
钢筋笼
主筋间距
±10
尺量检查
2
箍筋间距
±20
3
直径
±10
4
长度
±100
5
桩的位置偏移
泥浆护壁成孔、干成孔、爆扩成孔灌注桩
垂直于桩基中心线
1～2根桩
d/6且不大于200
拉线和尺量检查
单排桩
群桩根底的边桩
沿桩基中心线
条形根底的桩
d/4且不大于300
群桩根底的中间桩
6
桩的位置偏移
套成孔灌注桩
1～2根或单排桩
70
拉线和尺量检查
3～20根桩基的桩
d/2
桩数多于20根
边缘桩
d/2
中间桩
d
7
垂直度〔H〕
1/100
吊线和尺量检查

注：d为桩的直径H为桩长。
