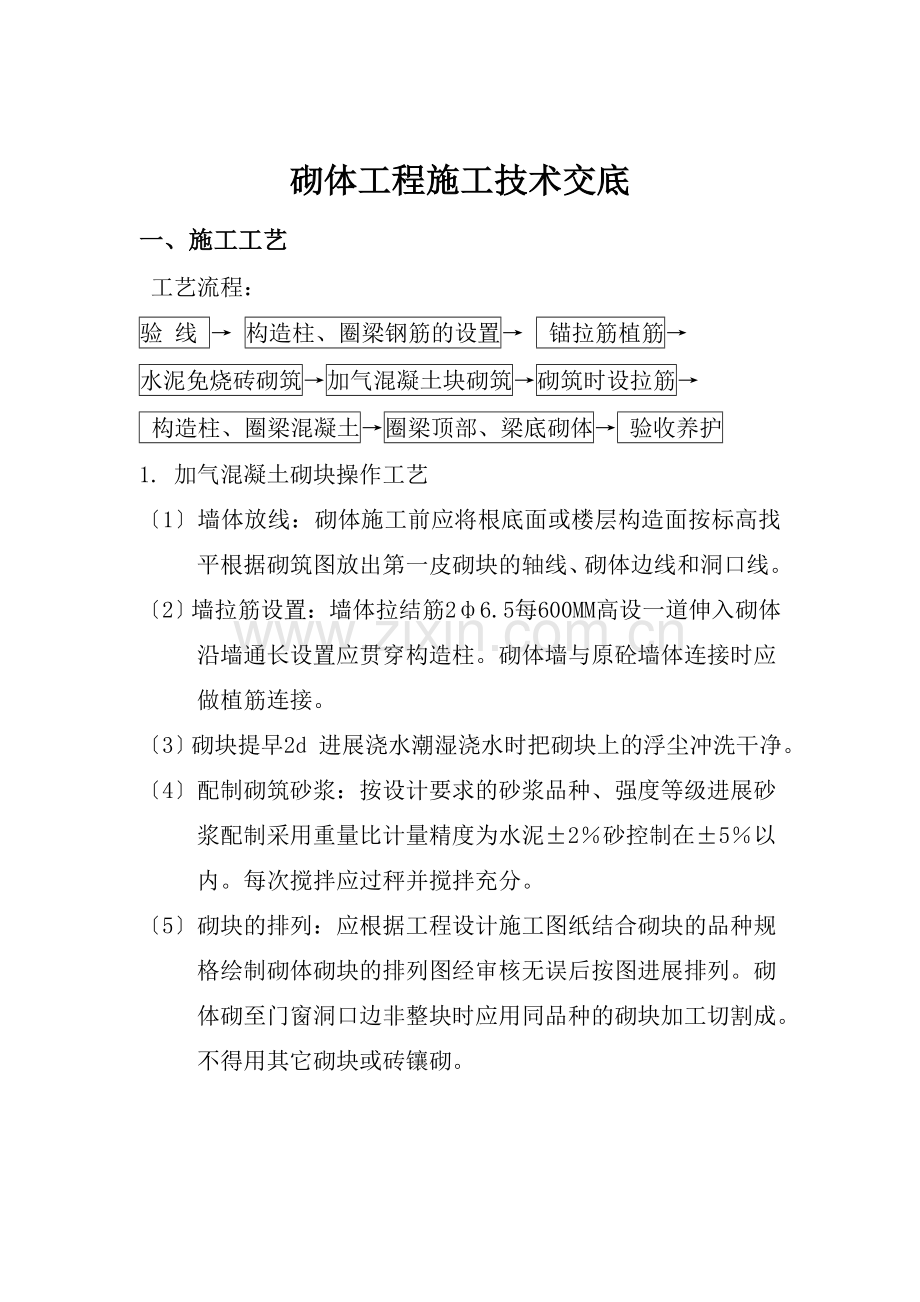

砌体工程施工技术交底
一、施工工艺
工艺流程：
验 线 → 构造柱、圈梁钢筋的设置→ 锚拉筋植筋→
水泥免烧砖砌筑→加气混凝土块砌筑→砌筑时设拉筋→
构造柱、圈梁混凝土→圈梁顶部、梁底砌体→ 验收养护
1. 加气混凝土砌块操作工艺
〔1〕墙体放线：砌体施工前应将根底面或楼层构造面按标高找平根据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
〔2〕墙拉筋设置：墙体拉结筋2ф6.5每600MM高设一道伸入砌体沿墙通长设置应贯穿构造柱。砌体墙与原砼墙体连接时应做植筋连接。
〔3〕砌块提早2d 进展浇水潮湿浇水时把砌块上的浮尘冲洗干净。
〔4〕配制砌筑砂浆：按设计要求的砂浆品种、强度等级进展砂浆配制采用重量比计量精度为水泥±2％砂控制在±5％以内。每次搅拌应过秤并搅拌充分。
〔5〕砌块的排列：应根据工程设计施工图纸结合砌块的品种规格绘制砌体砌块的排列图经审核无误后按图进展排列。砌体砌至门窗洞口边非整块时应用同品种的砌块加工切割成。不得用其它砌块或砖镶砌。

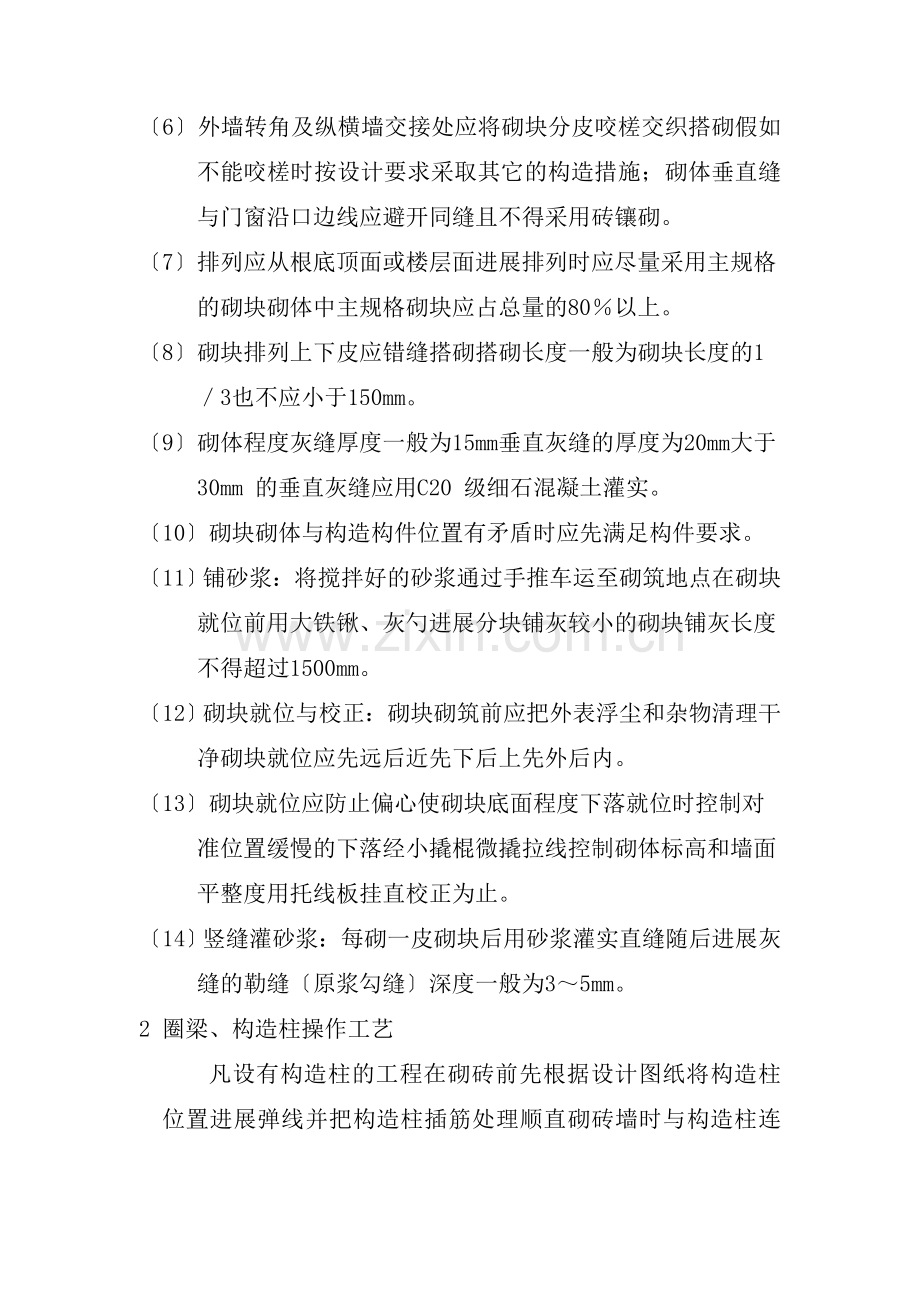

〔6〕外墙转角及纵横墙交接处应将砌块分皮咬槎交织搭砌假如不能咬槎时按设计要求采取其它的构造措施；砌体垂直缝与门窗沿口边线应避开同缝且不得采用砖镶砌。
〔7〕排列应从根底顶面或楼层面进展排列时应尽量采用主规格 的砌块砌体中主规格砌块应占总量的80％以上。
〔8〕砌块排列上下皮应错缝搭砌搭砌长度一般为砌块长度的1／3也不应小于150mm。
〔9〕砌体程度灰缝厚度一般为15mm垂直灰缝的厚度为20mm大于30mm 的垂直灰缝应用C20 级细石混凝土灌实。
〔10〕砌块砌体与构造构件位置有矛盾时应先满足构件要求。
〔11〕铺砂浆：将搅拌好的砂浆通过手推车运至砌筑地点在砌块就位前用大铁锹、灰勺进展分块铺灰较小的砌块铺灰长度不得超过1500mm。
〔12〕砌块就位与校正：砌块砌筑前应把外表浮尘和杂物清理干净砌块就位应先远后近先下后上先外后内。
〔13〕砌块就位应防止偏心使砌块底面程度下落就位时控制对准位置缓慢的下落经小撬棍微撬拉线控制砌体标高和墙面平整度用托线板挂直校正为止。
〔14〕竖缝灌砂浆：每砌一皮砌块后用砂浆灌实直缝随后进展灰缝的勒缝〔原浆勾缝〕深度一般为3～5mm。
2 圈梁、构造柱操作工艺
凡设有构造柱的工程在砌砖前先根据设计图纸将构造柱位置进展弹线并把构造柱插筋处理顺直砌砖墙时与构造柱连接处砌成马牙槎每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按要求放置。马牙槎留置构造图见下列图：

马牙槎示意图
〔1〕、构造柱圈梁设置
墙体长度大于5M时在墙中设构造柱间距不大于3.6M墙高大于4M时在门高位置设置圈梁混凝土采用C20等级。
〔2〕、钢筋绑扎、模板支设
构造柱钢筋应在加气混凝土砌块砌筑前予先绑扎到位圈梁钢筋在加气混凝土砌块砌至门口顶时绑扎到位模板支设根据图纸尺寸及砌块尺寸支设加固
〔3〕、混凝土搅拌
投料顺序：一般先倒石子再倒水泥后倒砂子最后加水。掺合料在倒水泥时一并参加掺外加剂与水同时参加。
〔4〕混凝土浇筑、振捣：
〈1〉构造柱根部施工缝处在浇筑前宜先铺5cm厚与混凝土配合比一样的水泥砂浆或减石子混凝土。
〈2〉浇筑：用手推车运输至浇注位置将混凝土卸在铁盘上再用铁锹灌入模内。
〈3〉浇筑混凝土构造柱时先将振捣棒插入柱底根部 使其振动再灌入混凝土应分层浇筑、振捣每层厚度不超过60cm边下料边振捣一般浇筑高度不宜大于2m如能确保浇筑实亦可每层一次浇筑。
〈4〉混凝土振捣：振捣构造柱时振捣棒尽量靠近内墙插入。 振捣圈梁混凝土时 振捣棒与混凝土面应成斜角 斜向振捣 振捣板缝混凝土时 应选用Φ30mm小型振动棒。振捣层厚度不应超过振捣棒的1.25倍。
〈5〉浇筑混凝土时应注意保护钢筋位置及外砖墙、 不使其损害专人检查模板,钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象及时派专人检修。
〈6〉外表抹平：圈梁、板缝混凝土每振捣完一段应随即用木抹子压实、 抹平。外表不得有松散混凝土。
二、质量
1. 一般规定
〔1〕加气混凝土砌块开场砌筑时其龄应超过28d。
〔2〕加气混凝土砌块运输、装卸过程中严禁抛掷和倾倒进场后应按规格、品种分别堆放整齐堆放高度不得超过2m防止雨淋。
〔3〕砌筑前加气混凝土砌块应提早2d 浇水潮湿砌块砌筑时应向砌筑面适量浇水。
〔4〕加气混凝土砌块砌筑时墙底部应砌筑水泥免烧砖其高度不宜小于200mm。
2. 主控工程
〔1〕砌块和砌筑砂浆的强度等级应符合设计要求。
〔2〕检验：检查砌块的合格证书性能检测和砂浆试验。
3. 一般工程
〔1〕加气混凝土砌块砌体不能与其它块材混合砌筑。
〔2〕加气混凝土砌块砌体一般允许偏向应符合下表规定。
砌块砌体一般尺寸允许偏向
项次
项 目
允许偏向〔mm〕
检 验 方 法
1
轴 线 位 移
10
用尺检查
垂直度
小于或等于3m
5
用2m拖线板或吊线检查
大与3m
10
2
外表平整度
8
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽〔后塞口〕
±5
用尺检查
4
外墙上下窗口偏移
20
用经纬仪或吊线检查
检查数量：每步架子不少于3 处且每处不应少于3 块。
〔3〕加气混凝土砌块气体的砂浆饱满度及检验应符合下表
砌块砌体的砂浆饱满度及检验
砌体分类
灰缝
砂浆饱满度
检验
加气混凝土砌块砌体
程度
≥80
观察法；
采用百格网检查块材底面砂浆的粘结痕迹面积；
垂直

〔4〕墙砌体留置的拉结筋的位置应与块体皮数相符合拉结筋应置于灰缝中埋置长度应符合设计要求竖向位置偏向不应超一皮砌块高度。
抽查数量：在检验批中抽查20％且不应少于3 处。
检验：观察和用尺量检查。
〔5〕砌块砌体位置应错缝搭砌砌体的灰缝厚度与宽度应正确加气混凝土砌块搭砌长度不应小于砌块长度的1／3竖向通缝不应大于2 皮加气混凝土砌块程度灰缝厚度及竖向灰缝宽度宜分别为15mm 和20mm。
抽查数量；在检验批的间中抽查10％且不应少于3 间。
检验：观察和用尺量检查。
〔6〕砌块砌体砌至接近梁、板底时应留一定空隙待砌块砌体砌筑完并应至少间隔7d后再将其补砌挤紧。
抽检数量：每验收批抽10％砌块砌体墙片(每两柱间的砌块砌体墙面为一墙片)但不应少于3 片墙。
检验：观察检查
4. 资料核查工程
〔1〕加气混凝土砌块出厂合格证及试验。
〔2〕水泥出厂合格证及试验。
〔3〕砂检验。
〔4〕砌筑砂浆配合比单及抗压强度试验。
〔5〕施工隐蔽记录及分项工程质量检验记录。
5．观感检查工程
〔1〕检查砌块砌体墙面是否横平竖直搭砌是否正确、上下墙面组砌是否一致。
〔2〕检查砌体程度灰缝及丁头缝砂浆饱满、无透明缝。
三、成品保护
〔1〕加气混凝土砌块运输、装卸过程中严禁抛掷和倾倒防止损坏棱角边。
〔2〕加气混凝土砌块堆放场地应比其它地面高一些防止泡水雨天应覆盖防止雨淋。
〔3〕墙体上的预留孔槽应留准因漏埋或未留时重新剔凿应采取措施不因剔凿而损坏砌体的完好性。
〔4〕撤除施工架子时应注意保护墙体及门窗洞口边角。
四、平安措施
〔1〕工人操作应戴平安帽注意防火。
〔2〕施工现场必须工完场清。设专人洒水、清扫不能扬尘污染环境。
〔3〕有噪音的电开工具应在规定的作业时间内施工防止噪音污染、扰民。
〔4〕机电器具必须安装触电保护装置。发现问题立即修理。
〔5〕遵守操作规程非操作人员决不准乱动机具以防伤人。
〔6〕现场保护良好通风。
〔7〕构造用架及室内砌筑临时架搭设完毕须经平安员检查验收前方可使用。
〔8〕砌体中的落地灰及碎砌块应及时清理成堆装车或装袋运输严禁乱扔或从架子上抛下。
