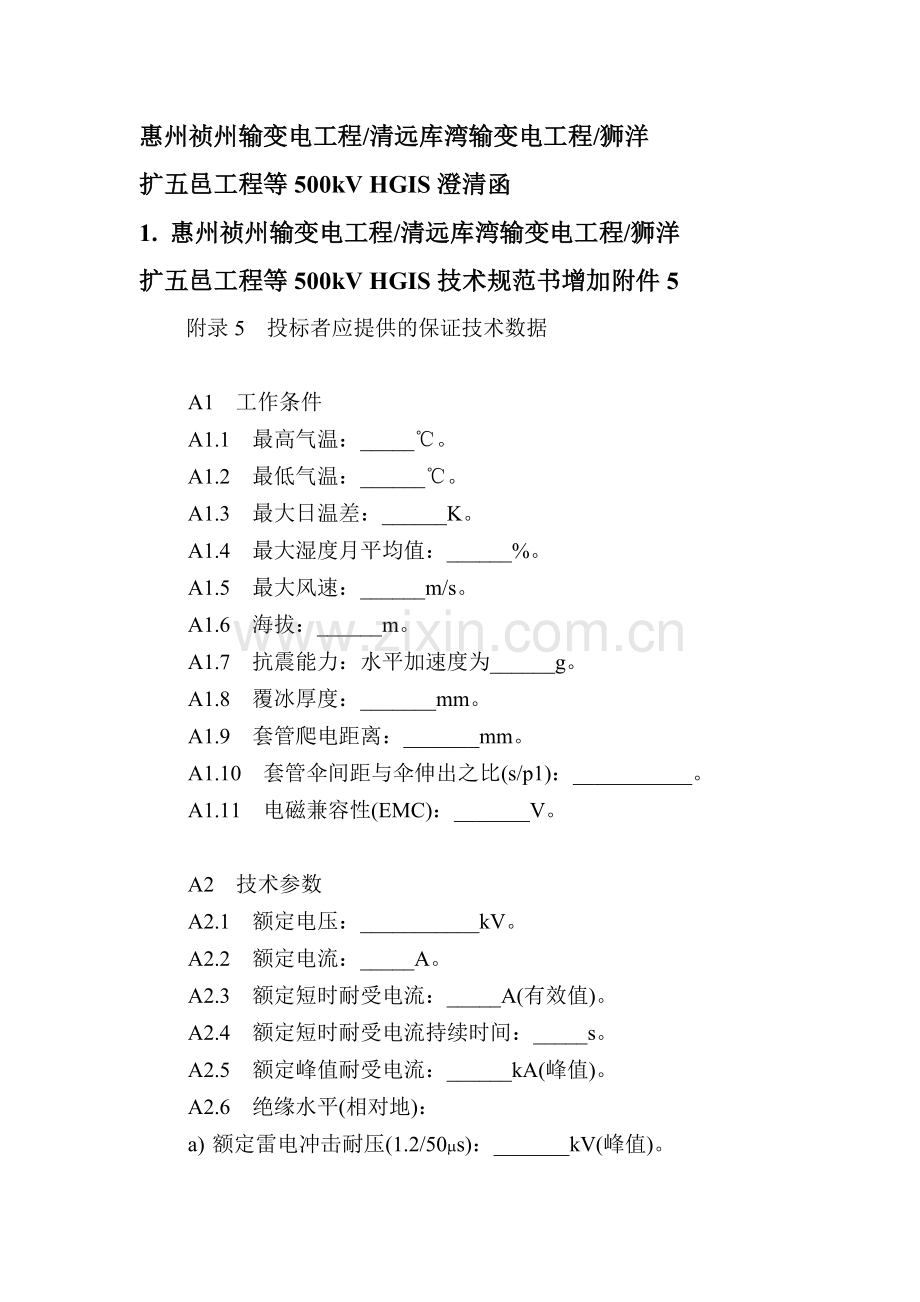

惠州祯州输变电工程/清远库湾输变电工程/狮洋扩五邑工程等500kV HGIS澄清函1. 惠州祯州输变电工程/清远库湾输变电工程/狮洋扩五邑工程等500kV HGIS技术规范书增加附件5附录5 投标者应提供的保证技术数据A1 工作条件A1.1 最高气温：_。A1.2 最低气温：_。A1.3 最大日温差：_K。A1.4 最大湿度月平均值：_%。A1.5 最大风速：_m/s。A1.6 海拔：_m。A1.7 抗震能力：水平加速度为_g。A1.8 覆冰厚度：_mm。A1.9 套管爬电距离：_mm。A1.10 套管伞间距与伞伸出之比(s/p1)：_。A1.11 电磁兼容性(EMC)：_V。A2 技术参数A2.1 额定电压：_kV。A2.2 额定电流：_A。A2.3 额定短时耐受电流：_A(有效值)。A2.4 额定短时耐受电流持续时间：_s。A2.5 额定峰值耐受电流：_kA(峰值)。A2.6 绝缘水平(相对地)：a) 额定雷电冲击耐压(1.2/50ms)：_kV(峰值)。b) 额定操作冲击耐压(250/2500ms)： kV(峰值)。c) 额定1min工频耐压：_kV。A2.7 HGIS安装方式(户内/户外)：_。A2.8 无线电干扰电压：_mV。A2.9 辅助电源：a) 控制回路(直流)：_V。b) 加热和照明回路(50Hz交流)：_V。A2.10 气室SF6气体湿度：气室SF6气体湿度数据见表A1。表A1 气室SF6气体湿度数据部 位交接验收值(l/l)长期运行值(l/l)有电弧分解物气室其他气室A2.11 局放要求：相间在1.1倍额定电压下，相对地在1.1倍额定相电压下,每个间隔局放量： pC，每单个树脂浇铸绝缘件局放量： 3pC，套管局放量： 10pC，电流互感器的局放量： 5pC。A2.12 每个气隔的漏气率为 %年A2.13 HGIS自振频率： Hz。A2.14 使用寿命： 年。A2.15 维修周期 年。A2.16 一个断路器单元重： kgSF6气体重量 ： kg设备总重量： kg设备最大运输重量： kg动荷载向下： kg动荷载向上： kgA2.17 设备的整体尺寸：设备的最大运输尺寸：A3 断路器参数A3.1 断路器型式和时间参量A3.1.1 断路器型式和型号：_。A3.1.2 额定电压：_ kV。A3.1.3 额定电流：_ A。A3.1.4 额定频率：_ Hz。A3.1.5 断口数： 。A3.1.6 额定操作顺序：_。A3.1.7 分闸时间：_ms。A3.1.8 合闸时间：_ms。A3.1.9 开断时间：_ms。A3.1.10 重合闸无电流间隔时间：_ms。A3.1.11 合分时间：_ms。A3.1.12 分闸不同期性：a) 相间：_ms。b) 同相断口间：_ms。A3.1.13合闸不同期性：a) 相间：_ms。b) 同相断口间：_ms。A3.2 额定绝缘水平A3.2.1 雷电冲击耐受电压(1.2/50ms)：对 地：_kV(峰值)。断口间：_kV(峰值)。A3.2.2 1min工频耐压对 地：_kV(有效值)。断口间：_kV(有效值)。A3.2.3 操作冲击耐受电压(250/2500ms )：对 地：_kV(峰值)。断口间：_kV(峰值)。A3.3 开合能力参数A3.3.1 额定短路开断电流：_ kA(有效值)；首相开断系数：_。A3.3.2 额定短时耐受电流：_ kA(有效值)；持续时间_s。A3.3.3 额定短路关合电流：_ kA(峰值)。A3.3.4 额定峰值耐受电流：_ kA(峰值)。A3.3.5 额定出线端故障的瞬态恢复电压：_ kV/s。A3.3.6 额定线路充电开合电流 A。A3.3.7 开合变压器空载励磁电流： A。A3.3.8 近区故障开断能力 kA。A3.3.9 失步状态下开合电流： kA。A3.3.10 机械稳定性(寿命)： 。A3.4 并联电容器a) 每节电容器的额定电压：_V。b) 每相电容器的最高电压：_V。c) 每个断口电容器的电容量：_pF。每个断口电容器的电容量的允许偏差：_。d) 每相电容器的电容量：_ pF。e) 最大设计温度：_C。f) 电容器两端2.0倍额定相电压的允许时间：_h。A3.5 允许不检修的连续操作次数a) 开断额定短路开断电流的次数：_。b) 开断额定电流的次数：_。A3.6 断路器主回路的电阻值：_。A3.7 操动机构A3.7.1 操动机构型式和型号： 。A3.7.2 操动机构的合闸电源：a) 电压：_V。b) 频率：_Hz。c) 每相合闸线圈：_。d) 每只合闸线圈的合闸电流：_A。e) 每只合闸线圈的直流电阻：_。f) 最低动作电压：_V。A3.7.3 操动机构的分闸电源：a) 电压：_V。b) 频率：_Hz。c) 涌流：三相_A，分相_A。d) 每相分闸线圈：_。e) 每只线圈的稳态电流：三相_A，分相_Af) 最低动作电压：_V。g) 每只分闸线圈的直流电阻：三相_，分相_。h) 长期热稳定电流：_A。A3.7.4 液压操动机构的工作压力(20C时表压)最 高： _MPa。额 定： _MPa。最 低： _MPa。A3.7.5 液压机构油泵不启动下的允许操作次数：_次。A3.8 SF6 断路器的压力参数(20C时表压)a) 最 高： _MPa。b) 额 定： _MPa。c) 最 低： _MPa。d) 低气压报警气压： _MPa。e) 分闸和合闸闭锁自动隔离和紧急报警压力： _MPa。A3.9 辅助设备的额定值和功率消耗A3.9.1 操动机构a) 功率：_W。b) 电压：_V。c) 频率：_Hz。d) 涌流：_A。e) 驱动电流：_A。A3.9.2 液压泵电动机a) 电压：_V。b) 涌流：_A。c) 频率：_Hz。d) 驱动电流：_A。A3.9.3 加热器a) 电压：_V。b) 总功率：三相_W。c) 频率：_Hz 。d) 分相：_W。A4 断路器间隔质量a) 运输总质量： _t。b) 每相SF6质量：_kg。c) 运输高度：_m。A5 电流互感器参数A5.1 型式：_。A5.1 额定电流比：_。A5.2 准确级：_。A5.3 额定负载：_VA(对应准确级)。A5.4 二次绕组数量：_。A5.5 局部放电量： pC。A6 隔离开关参数A6.1 型式： 。A6.2 操动机构型式： 。电动机电压： V。控制电压： V；允许电压变化范围： 。A6.3 接线端子型式： 。A6.4 辅助触点数量： 。A6.5 额定参数：额定参数表见表A2。表A2 额 定 参 数序号名 称数值1额定电压(kV)2额定频率(Hz)3额定电流(A)4额定峰值耐受电流(kA)5额定短时耐受电流及其额定短路持续时间(kA， s)6分、合闸时间(s)分闸时间合闸时间7分、合闸平均速度(m / s)分闸速度合闸速度8额定绝缘水平a) 额定工频1min耐受电压(kV)断口对地b) 额定雷电冲击耐受电压(1.2/50s)(kV，峰值)断口对地c) 额定操作冲击耐受电压(250/2500s)(kV，峰值)断口对地9开断小电容电流值(A)10开断小电感电流值(A)A7 检修用接地开关A7.1 操动机构型式： 。电动机电压： V。控制电压： V；允许电压变化范围： 。A7.2 额定参数额定电压：_kV。额定频率： Hz。额定短时耐受电流(有效值)：_kA。额定短路持续时间：_s。额定短时峰值耐受电流：_kA。额定绝缘水平(对地)雷电冲击耐受电压(峰值)(1.2/50ms)：_kV。工频1min耐受电压(有效值)：_kV。机械操作次数：_次A8 快速接地开关A8.1 操动机构型式： 。电动机电压： V。控制电压： V；允许电压变化范围： 。A8.2 额定参数额定电压：_kV。额定频率： Hz。额定短时耐受电流(有效值)：_kA。额定短路持续时间：_s。额定短路关合电流(峰值)：_kA。额定短时峰值耐受电流：_kA。额定绝缘水平(对地)： 。雷电冲击耐受电压(峰值)(1.2/50ms)：_kV。工频1min耐受电压(有效值)：_kV。机械操作次数：_次。快速接地合闸时间： ms。快速接地分闸时间： ms。开断静电感应电流能力：_A，_ kV。开断电磁感应电流能力：_A，_kV。A9 SF6套管参数A9.1 材质：_A9.2 额定电压：_kVA9.3 额定电流：_ A。A9.4 额定短时耐受电流：_kA。A9.5 短时耐受电流持续时间：_s。A9.6 额定峰值耐受电流：_kA(峰值)。A9.7 爬电距离：_mm。A9.8 伞间距与伞伸出之比(s/p1)： 。A9.9 机械负荷水平纵向：_N。水平横向：_N。垂直方向：_N。静态安全系数：_。A10 SF6气体参数A10.1 湿度_l/l。A10.2 空气含量_%。A10.3 额定压力(20表压)断路器气室：_MPa。其他气室：_MPa。A11 外壳：A11.1 型式： _A11.2 外壳材质： _A11.3 外壳破坏压力为_kPaA11.4 静态安全系数_A11.5 壳体温升: K。A11.6 外壳的厚度在应能满足设计压力和在最小耐受时间内不烧穿的要求：电流 kA， s；A12 环氧浇注绝缘子A12.1 绝缘水平(对地)额定雷电冲击耐受电压(1.2/50ms)： kV(峰值)。额定操作冲击耐受电压(相对地)： kV(峰值)。额定工频耐受电压： kV(有效值)。A12.2 局部放电。试验电压： kV放电量：每个元件: pC。每个完整的三相间隔: pC。A13 其他需要资料：A13.1 所推荐的断路器的图纸、照片；所有说明电气和机械性能的详细技术规范，包括灭弧的方法。A13.2 表明所推荐设备的原理尺寸和空间要求的图纸，包括基础的详图。A13.3 建议的断路器控制方案。A13.4 断路器辅助设备的控制方案。A13.5 建议的内部和外部接线图。A13.6 断路器分闸、合闸和重合闸操作的示波图。可以分开识别并有清晰的标记的记录曲线，以便按技术数据表中的规定来验证断路器的操作时间。A13.7 在暂态和稳态两种情况下相对地及断口间的电压分布的详图。A13.8 提供在现场已做的地震研究和用来进行动力分析的推荐方法。A13.9 推荐的维修周期和每次维修工作范围的说明。A13.10 设备中使用的润滑剂、油脂和液压油的清单。A13.11 建议的备用零件清单。A13.12 专用工具和仪表的清单。A13.13 为保证正确安装和试验工作的要求，卖方的管理人员在现场的总时间估计数。A13.14 关于影响临时储存设施的任何特殊要求的申述。A13.15 关于在现场为运输和安装所需要的任何专用设备的说明。
