填充墙砌体工程技术交底1.doc

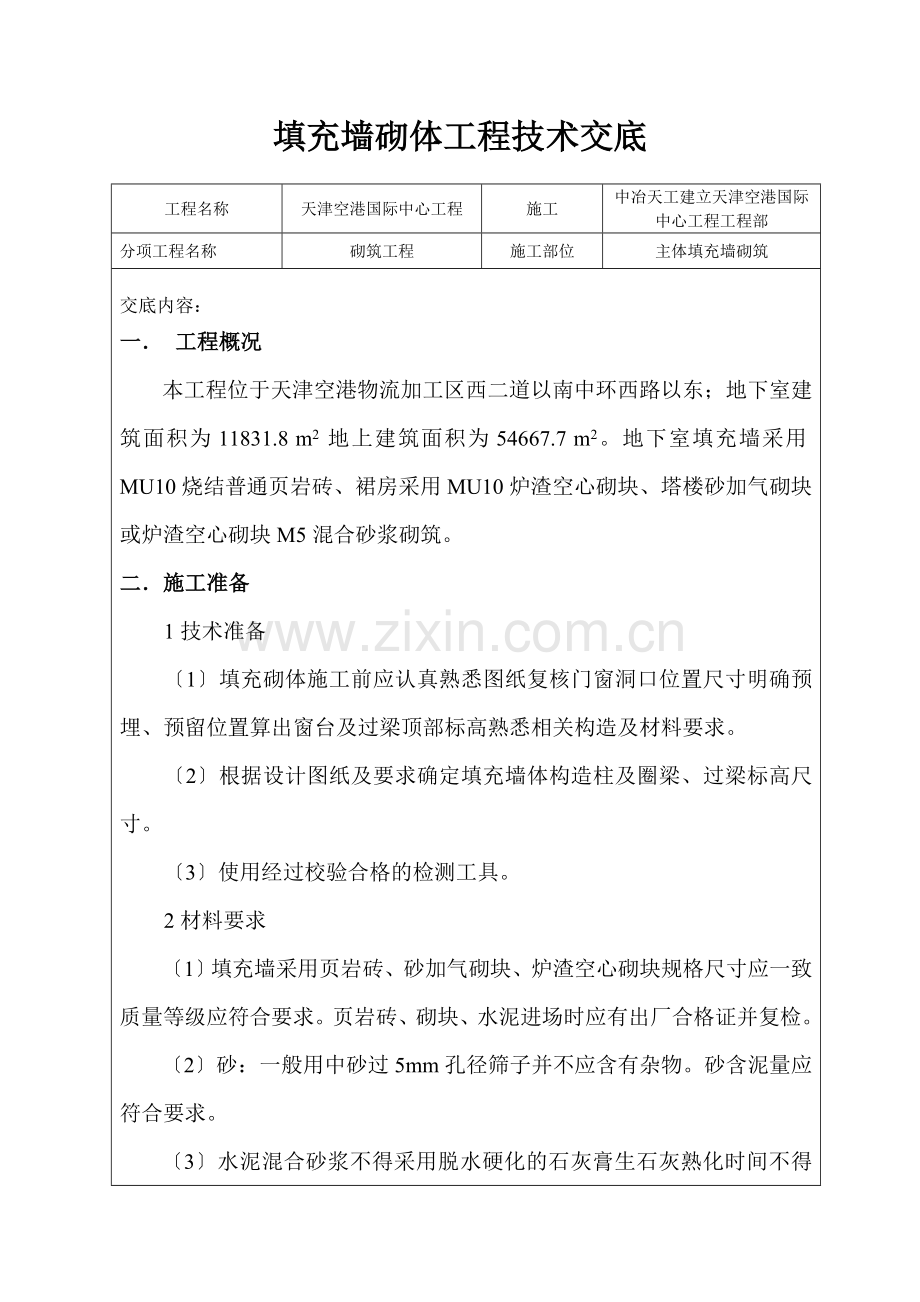

填充墙砌体工程技术交底工程名称天津空港国际中心工程施工中冶天工建立天津空港国际中心工程工程部分项工程名称砌筑工程施工部位主体填充墙砌筑交底内容：一 工程概况本工程位于天津空港物流加工区西二道以南中环西路以东；地下室建筑面积为11831.8 m2 地上建筑面积为54667.7 m2。地下室填充墙采用MU10烧结普通页岩砖、裙房采用MU10炉渣空心砌块、塔楼砂加气砌块或炉渣空心砌块M5混合砂浆砌筑。二施工准备1技术准备1填充砌体施工前应认真熟悉图纸复核门窗洞口位置尺寸明确预埋、预留位置算出窗台及过梁顶部标高熟悉相关构造及材料要求。2根据设计图纸及要求确定填充墙体构造柱及圈梁、过梁标高尺寸。3使用经过校验合格的检测工具。2材料要求1填充墙采用页岩砖、砂加气砌块、炉渣空心砌块规格尺寸应一致质量等级应符合要求。页岩砖、砌块、水泥进场时应有出厂合格证并复检。2砂：一般用中砂过5mm孔径筛子并不应含有杂物。砂含泥量应符合要求。3水泥混合砂浆不得采用脱水硬化的石灰膏生石灰熟化时间不得少于7天。4墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料放置于作业面随砌随用。框架拉结钢筋采用后置式与构造锚固要进展拉拔强度试验。5门窗洞口木砖采用商品预制混凝土砖。6门、窗及洞口采用商品预制钢筋混凝土过梁。3主要机具砂浆搅拌机、磅秤、手推车、翻斗车、吊斗、砖笼、胶皮、筛子、铁锹、半截灰斗、托线板、线坠、程度尺、小白线、瓦、砂浆试模、百格网、钢尺、皮数杆、砂浆稠度仪等。4作业条件1施工现场设固定照明灯、活动灯架满足施工需要。2根底、主体构造等相关局部施工完毕已经有关部门验收合格。3弹出楼层轴线经复核相关手续。4根据室内+0.5米标高控制线及窗台、窗顶标高预排出砖砌体的皮数线皮数线可画在框架柱上并标明拉结筋、圈梁、过梁的尺寸、标高皮数线经技术质检部门复核相关手续。5根据最下面第一批砖的标高拉通线检查如程度灰缝厚度超过20mm先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎石找平更不允许采用两侧砌砖中间填芯找平。6构造柱采用植筋钢筋绑扎阴检验收完毕。7砌筑砂浆配合比经有资质的试验部门试验确定有书面配合比申请单、单。在施工现场根据砌体方量准备好取样砂浆试模。三施工工艺1工艺流程墙体拉结筋、构造柱植筋施工放线钢筋绑扎放线立皮数杆、拌制砂浆排砖砌筑填充墙验收2操作工艺1填充墙施工前必须把墙、柱上填充墙体拉结筋每500mm高植一道每道设2根6钢筋每边伸入墙内不应小于墙长的1/5且不应小于700mm或至门窗洞口边锚入柱内200端部设900 弯钩；砌体填充墙大于5m时应在墙中部设构造柱。2施工放线：根据楼层中的控制轴线事先测放出墙体的轴线和门窗洞口的位置线将窗台和窗顶的位置标高线标志在框架柱上。待施工放线完成后上报技术部门验收合格后方可进展墙体砌筑。3基层处理：在砌筑墙体前应对墙基层进展清理将楼层上的浮浆、灰尘清扫冲洗干净并浇水使基层潮湿。4构造柱钢筋绑扎：构造柱钢筋采用植筋箍筋加范围为不小于450mm或1/6层高柱子中心线应垂直。5立皮数杆、排砖：在皮数杆上或框架柱、墙上排出砖块的皮数及灰缝厚度并标出窗台、洞口等标高；根据要砌筑的墙体长度、高度试排砖摆出门、窗及孔洞的位置。6砌筑填充墙1组砌采用一顶一顺。2挂线：砌筑砖墙厚度超过一砖厚时应双面挂线。超过10米的长墙中间应设支线点小线要拉紧每皮砖都要穿线看平使程度缝均匀一致平直通顺；砌一砖厚度混水墙时宜采用外手挂线可照顾砖墙两面平整为下道工序控制抹灰厚度奠定根底。3砌砖：应采用一铲会、一块砖、一挤揉的“三一砌砖法即满铺、满挤操作法。砌砖时砖要放平应跟线“上跟线、下跟棱、左右想邻要对平。4程度灰缝厚度和竖向灰缝宽度一般为10mm但不应小于8mm也不应大于12mm。5在操作过程中要认真进展自检如出现偏向应随时纠正严禁事后砸墙。砌筑砂浆应随搅拌随时用。混水墙应随砌随将舌头灰刮尽。6预埋混凝土砖：洞口高在1.2m以内每边放2块；高1.2m2m每边放3块；高2m3m每边放4块；预埋砖的部位一般在洞口上边或下边四皮砖中间均匀分布。钢门窗安装的预留孔、硬架支撑、暖卫道均应按设计要求预留不得事后剔凿。7墙体拉结筋：墙体拉结筋的位置、规格、数量、间距均应按设计要求留置不应漏放、错放。8安装过梁其标高、位置及型必须准确坐灰饱满。如坐灰厚度超过20mm时要用细石混凝土铺垫过量安装是两端支撑点的长度应一致。9构造柱做法：砌砖墙时与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不应超过300mm。马牙槎应先退后进。拉结筋按设计要求放置。构造柱与圈梁一起浇筑。砌体填充墙高度超过4米设圈梁。10砖墙工作段的分段位置宜设在变形缝、构造柱或门窗洞口处。11设计要求的洞口、道、沟槽应于砌筑时正确留出或预埋未经设计同意不得打凿墙体和墙体上打凿程度沟槽。长度超过300mm的洞口上部应设置过梁。四质量 砌筑时砖应提早12d浇水潮湿烧结普通砖含水率宜为1015。砌块砌筑时应向砌筑面适量洒水。1砌体的主控工程：1砖和砂浆的强度等级必须符合设计要求。2砌体程度灰缝的砂浆饱满度不得小于80。3砌体的位置及垂直度允许偏向应符合表13-26的规定。普通砖砌体的位置及垂直度允许偏向 表13-26项次工程允许偏向mm检验1轴线位置偏移10用经纬仪和尺检查或用其他测量仪器检查2垂直度每层5用2m托线板检查全高10m10用经纬仪、吊线和尺检查或用其他测量仪器检查10m202砌体一般工程：1砖砌体组砌应正确上、下错缝内外搭砌。2砖砌体的灰缝应横平竖直厚薄均匀。页岩砖灰缝厚度宜为812mm砌块程度灰缝厚度及竖向灰缝厚度宜为15mm和20mm。3砌体的一般尺寸允许偏向应符合表13-27的规定。普通砖砌体一般尺寸允许偏向 表13-27项次工程允许偏向mm检验抽检数量1根底顶面和楼面标高15用程度仪和尺检查不应少于5处2外表平整度8用2m靠尺和楔形塞尺检查有代表性自然间10但不应少于3间每间不应少于2处3门窗洞口高、宽后塞口5用尺检查检验批洞口的10且不应少于5处4外墙上下窗口偏移20以底层窗口为准用经纬仪或吊线检查检验批的10且不应少于5处5程度灰缝平直度10拉10m线和尺检查有代表性自然间10但不应少于3间每间不应少于2处五成品保护1砌筑好的砖墙不得碰撞撬动否那么应重铺砂浆砌筑。2洞口、道、沟槽等应事先预留预埋防止砌后剔凿。3运料、卸料、翻架子等防止碰撞墙面及门窗洞口。4墙体拉结筋、抗震构造柱钢筋及各种预埋件、给水、排水、采暖、电气线等均应注意保护不得任意拆改或损坏。5墙体砌筑后砂浆到达一定强度后才能才能支设构造柱、圈梁模板。6浇筑构造柱及圈梁混凝土时不得碰撞撬动墙体防止砖体松动。7雨施工收工时应覆盖现场材料以防止雨水冲刷。六平安、文明施工1操作人员应戴好平安帽高空作业应挂好平安网。2在操作之前必须检查操作环境是否符合平安要求道路是否畅通机具是否完好无损平安设施和防护用品是否齐全经检查符合要求后才可施工。3脚手架应检查方能使用。砌筑时不能随意撤除和改动脚手架楼层屋盖上的盖板防护栏杆不得随意挪动撤除。4在架子上砍砖时操作人员应向里把碎砖打在架板上严禁把砖头打向架外。挂线用的坠砖应绑扎结实以免坠落伤人。5架子上堆砖不得超过3层。灰斗应放置有序使架子上保持畅通。6施工现场应作到工完料尽施工工具摆放整齐作业面清少干净。交底人被交底人交底日
