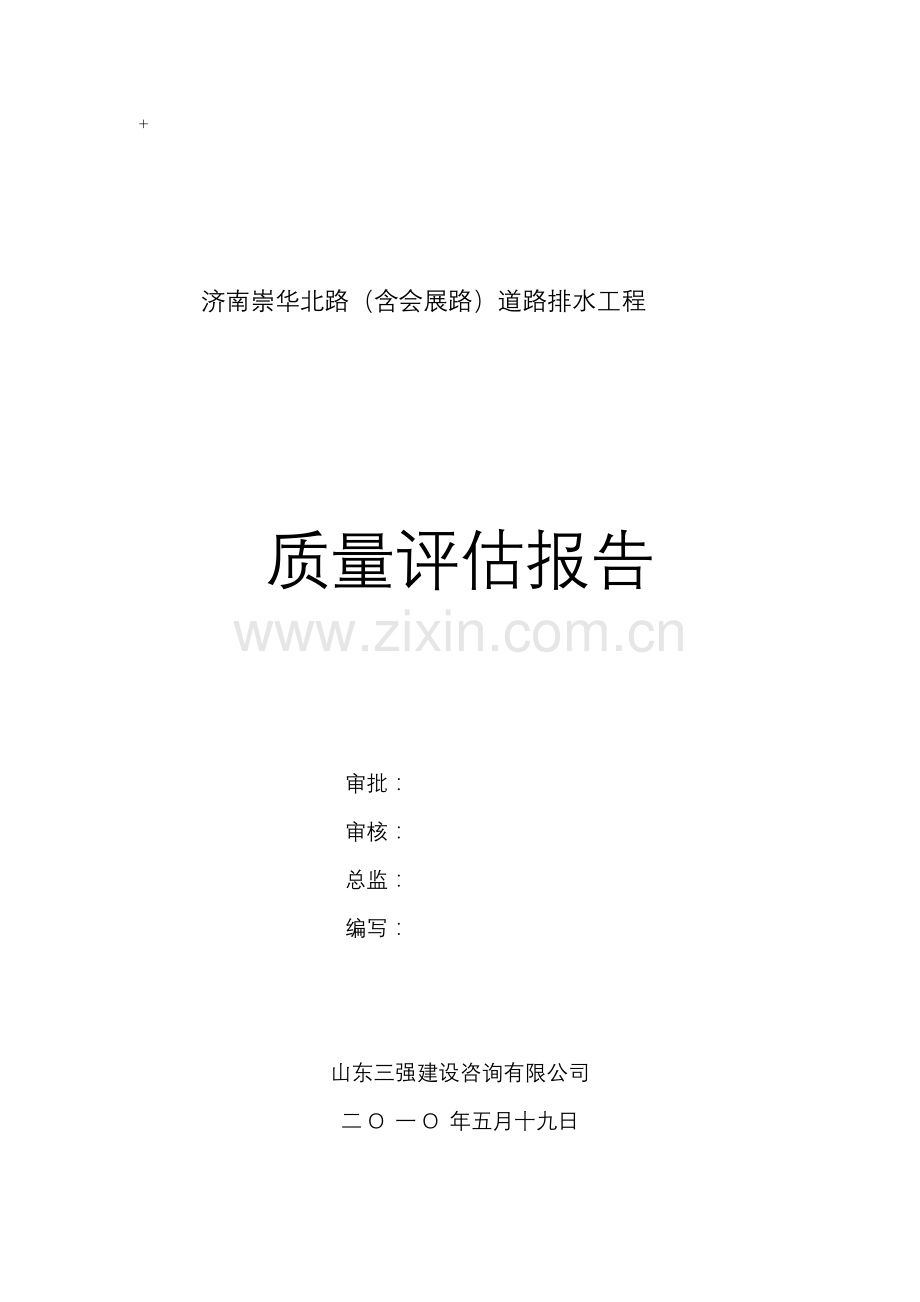

济南崇华北路（含会展路）道路排水工程

质量评估报告

审批：
审核：
总监：
编写：

山东三强建设咨询有限公司
二O 一O 年五月十九日

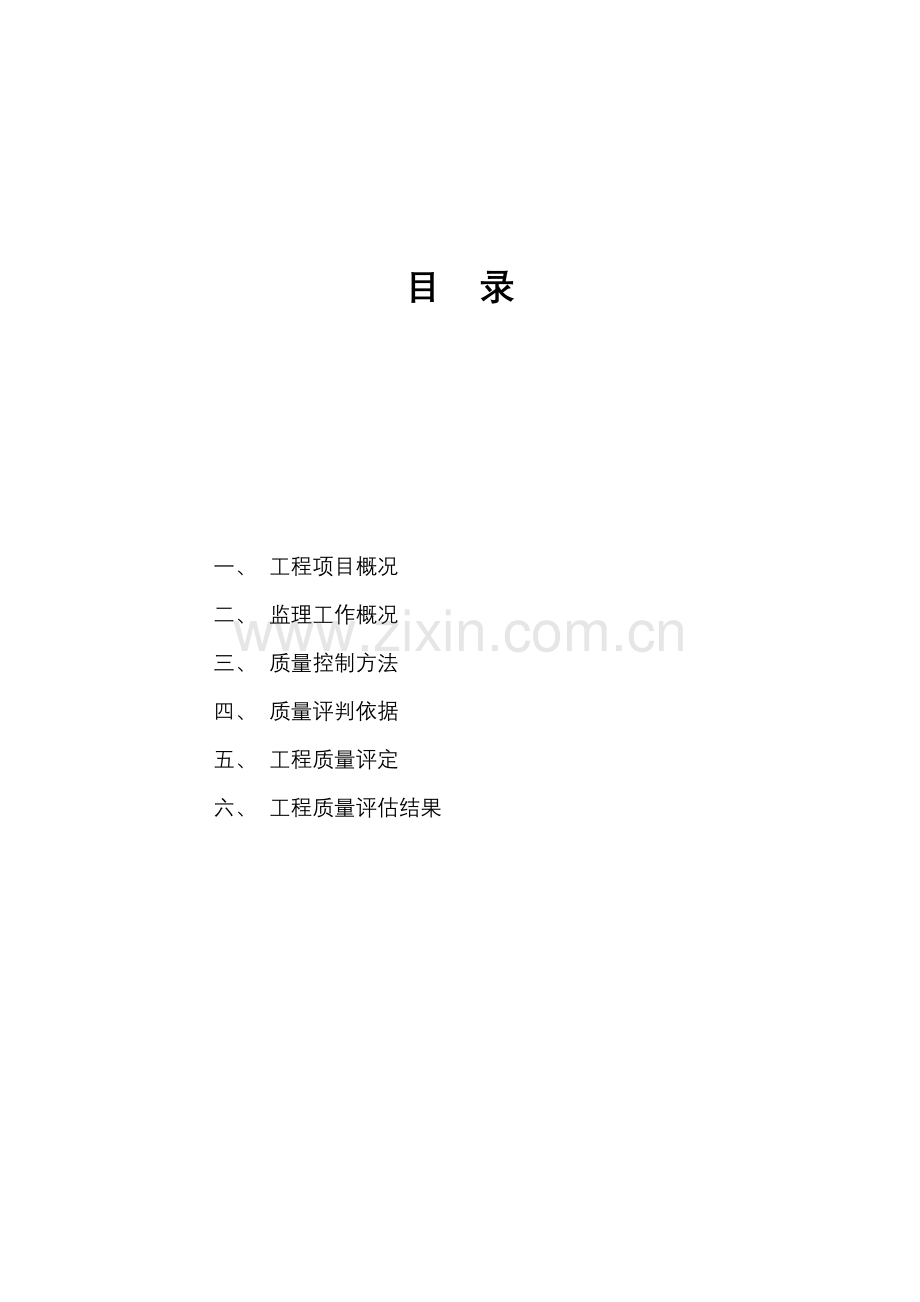

目 录

一、 工程项目概况
二、 监理工作概况
三、 质量控制方法
四、 质量评判依据
五、 工程质量评定
六、 工程质量评估结果

济南崇华北路（含会展路）道路排水工程
一、 工程项目概况：
1、项目名称：济南崇华北路（含会展路）道路排水工程
2、建设地点：济南高新区北区
3、建设单位：济南高新技术产业开发区建设管理局
4、设计单位：济南市市政设计研究院有限公司
5、施工单位：中铁十局济南铁路工程有限公司
6、监理单位：山东三强建设咨询有限公司
7、工程质量：合格
8、工程造价： 1000 万元
9、实际工期：2008年11月26日—2010年5月25日
10、工程简介：
崇华北路，南起轻骑路，北至康虹路，工程内容包括道路工程，
雨、污水管道工程。道路工程分为车行道和人行道，全长953.54m，
宽35m，其中快车道宽22m，两侧人行道宽6.5m。结构层为25cm厚
3:7灰土底基层,32cm厚水稳基层,8cm厚黑碎基层,5cm厚中粒式沥青
砼底层, 5cm厚细粒式沥青砼面层，花岗岩路缘石.人行道结构层为
20cm厚3:7灰土底基层,6cm厚混凝土花砖.采用沥青砼路面结构。
会展路西起崇华北路，东至广场环路，工程内容包括道路工程，
雨、污水管道工程。道路工程分为车行道和人行道，全长227.16m，
道路红线宽25m，快车道宽15m，两侧人行道各5m。结构层为20cm
厚灰土碎石底基层,30cm厚水稳基层,5cm厚中粒式沥青砼底层, 4cm
厚细粒式沥青砼面层，花岗岩路缘石.人行道结构层为20cm厚碎石灰
土底基层, 15cm厚水稳基层，6cm厚混凝土花砖.采用沥青砼路面结
构。
雨水管道管径为D400-D600mm采用钢筋砼管，污水管道管径为
D300-D400mm采用钢筋砼管。
检查井采用Ф1000mm圆形砖砌井,雨水口采用偏沟式多蓖雨水收水井盖.
二、监理工作概况
监理组织机构图如下：

总监理工程师
申长福

测
量
专
业
监
理
工
程
师
一
名

王元涛

试
验
专
业
监
理
工
程
师
一
名

李兴元

道
路
专
业
监
理
工
程
师
一
名

王长岱

排
水
专
业
监
理
工
程
师
一
名

孙永波

监理公司委派申长福等五人组成驻地监理部，由申长福担任总监，全面负责委托合同的履行，主持项目监理机构工作，王元涛担任测量专业监理，李兴元担任试验专业监理，王长岱担任道路专业监理，孙永波担任排水专业监理。
主要检测设备和工具有全站仪、水准仪、三米直尺，环刀、钢尺、混凝土及砂浆试模等。
2、施工准备阶段监理工作情况：
工程质量是监理工作的核心，与进度和工程质量相互制约，监理部采取切实可行的措施，从保证工序质量入手来保证工程质量，采用试验、检验手段对工序进行抽检、检查，隐蔽工程做好签认验收工作。对一般工序进行现场巡视检查，关键工序、特殊工序、重要部位和关键工序控制点进行旁站监督，保证工程质量目标的实现。
（1） 对施工单位报验的导线点、水准点、控制点、临时水准点、中线桩进行了复核，导线相对闭合差1/50461，水准点闭合差-6mm，偏差均处于限差范围内，为后续施工线位的准确性提供了可靠保障。对现场的原材料、半成品质量严格把关，除审查原材料的合格证外，同施工单位质检人员一同取样送检，对水泥、白灰、砂浆、混凝土取样进行见证。对水泥混凝土花砖、井盖、井篦、井框、树坑板等监理人员到厂家考察，均满足设计要求。
（2） 工程质量实行三级质量管理，即施工单位自检、质检部门复查、监理何验，坚持科学公正原则，采取书面与实际抽查相结合的方法，丢工序质量严格控制。对关键部位、工序加大旁站力度，以确保工程质量。在工程施工中无质量及安全事故发生。
一、 质量控制方法：
1. 质量事前控制：监理人员在工程质量的事前控制环节上，做了大量细致入微的工作。在审核施工单位递交施工组织设计中，提出了若干施工单位未注意到的问题。如：无冬季施工措施，施工进度图与现场实际情况不符等，要求施工单位重新修订方案，优化工期。监理人员对所报的技术方案，技术交底记录以及混凝土、砂浆配合比申请单，标准击实试验报告等有关资料予以严格审查。
2. 质量事中控制：在施工过程中采取巡视、旁站、平行检验、指令性文件、试验、检查等手段，对质量进行控制。工程实行报验制，凡报验必须持详实的自检资料，不允许以口头形式报验，未经自检的工序不予报验。在资料完善的情况下，先进行外观检查，不合格的责令整改；合格后进行实测实量、抽检试验，依据相关标准、规范进行评定，合格后予以签认，不合格的责令整改。对沟槽回填、闭水试验、井周回填、混凝土浇筑、路面铺筑等重要工序均进行了旁站，对隐蔽工程在隐蔽前均实行检查验收。施工过程中坚持每天进行巡视检查，一方面掌握工程进度，一方面检查工程施工过程是否按操作规程进行，发现操作中出现的问题，并及时要求施工单位予以纠正，对出现质量问题的部位及违反操作规程的行为发监理工程师通知单，责令整改。监理人员亲自取样进行抽检，采用环刀法、灌砂法试验测量密实度，实测高程、横坡、平整度、垂直度等，确保工程质量。
3. 质量事后控制：检查施工单位质量保证资料，使资料与工程进度同步，反映出工程的真实情况，并督促其收集整理归档，签认竣工报告，签认工程进度计量单，掌握工程进度计量单 ，并督促施工单位收集整理和归档，签认竣工报告，前人工程进度计量单，掌握工程进度情况。
二、 质量评判依据：
1.《XX市XX路工程C、D标段建设工程委托监理合同》。
2.《XX市XX路工程C、D标段建设工程施工合同》。
3.XX市XX路工程C、D标段各施工段的施工图设计文件和技术要求。
4.《建设工程监理规范》（GB50319-2000）。
5.《市政道路工程质量检验评定标准》（CJJ1-2008）。
6.《城市道路路基工程施工及验收规范》（CJJ44-91）。
7.《粉煤灰石灰类道路基层施工及验收规范》（CJJ4-97）。
8.《给水排水管道工程施工及验收规范》（GB50268-97）。
9.《市政排水管渠工程质量检验评定标准》（CJJ3-90）。
10.《埋地硬聚氯乙烯排水管道技术规程》（CECS122：2001）。
11.《土工试验方法标准》（GB/T50127-1999）。
12.参照交通、建设部门其他现行规范、规程、技术标准等。
五、工程质量评定：
本次质量评估于200x年5月16日进行，由总监刘会强组织，会通监理工程师吴振东、齐亚芹共计三人参加了质量评估。对该段道路及排水管道工程外观项目和质量保证资料做了全数量检查，对实测实量项目进行了抽检。其中质量保证资料由刘会强负责评定；外观质量由吴振东评定；实测实量由齐亚芹负责评定。各单位工程质量评估结果如下：
1.道路工程评估结果：
外观质量项目评分为 85.4分
质量保证资料评分为 91.0分
实测实量项目评分为 88.0分
道路工程综合评分=85.4×0.3+88×0.4+91×0.3=88.1分
2.雨水工程评估结果：
外观质量项目评分为 84.0分
质量保证资料评分为 84.0分
实测实量项目评分为 86.1分
雨水工程综合评分=84×0.25+86.1×0.35+84×0.4=84.7分
3.污水管道工程评估结果：
外观质量项目评分为 85.1分
质量保证资料评分为 83.0分
实测实量项目评分为 89.0分
污水工程综合评分=85.1×0.3+89×0.4+83×0.3=86.3分
六、工程质量评估结果：
经监理部对该道路、排水工程进行竣工预检，道路工程表面平整，密实，无大面积积水现象，无裂缝、破损现象，接缝顺直，无痕迹。附属工程线直、弯顺，较平整稳定，但也有少数部分出现不平整现象，能满足使用要求。雨、污水工程畅顺，无渗漏现象，满足使用要求。施工技术文件较为整齐完备，整理及时到位，层次分明，能反映工程实际情况。
综上所述，崇华北路(含会展路) 道路排水工程
道路、排水工程均达到合格以上等级要求，符合验评标准、合同要求、质量管理条理和有关法律、法规要求，质量达到合同规定要求，质量等级为合格，满足使用要求。

山东三强建设咨询有限公司
崇华北路(含会展路) 道路排水工程
二Ο一Ο年五月十九日
